第一章制图基本知识 第一节基本制图标准 图样是工程界的共同语言，是表达设计构思，组织指导生产，进行技术交流的重要技术文 件。绘制工程图样必须遵守统一的规定，这个统一的规定就是制图标准。本章主要介绍《道 路工程制图标准)(GB50162-92)中的有关规定。 一、图纸幅面及标题栏 为了合理地利用图纸，便于图纸的装订、保管，图纸幅面的大小应符合表1-1的规定： 图纸幅面尺寸（单位：mm) 表1-1 尺寸代号 图纸柄面代号 A3 4 841×1189 594】 29 30 10 无论图纸是否装订，都应画出图框，见图 1l。图框左边距图纸边缘的尺寸为a;其余三 图柜线 对中支急桥 边距图纸边缘的尺寸为c。在图框右下角画 一图标，图标、绘签栏、角标的格式请查《道路 对中标志 对中标志 工程制图标准》(GB50162一92)，在本课程作 业中，图标采用图12的格式。 会签栏 对中标志 二、图线及其画法 工程图中图线的宽度b根据图形的大小和 复杂程度从0.35mm,0.5mm、0.7mm、1.0mm 图1图纸幅面格式 1.4(mm)系列中选取。 为了保证图样所表示的内容层次分明、清晰易看。采用各种不同形式和粗细的图线，分别 130 15 25 .20 35 1520 (枚名) 困别 专业华号图号 制图 (日期) 名 评阅 图12标题栏（尺寸单位：mm) 3
表示不同的意义和用途。各种图线的线型，线宽及其用途见表12。 表12 图线的线型、线宽及用途 名称 线型 线宽 一般用途 粗实线 6 主要可见轮廓线 细实线 0.256 可见轮廓线图例线等 1-1526 0.25 不可见轮廓线 点画线 55西 0.256 中心线对称线等 双点画线 505- 0.25b 假想轮廓线、成型前原始轮廓线 9-E xZ 折断线 0.256 断开界线 26 波浪线 0.25b 断开界线 在同一张图纸，同类线的粗细应保持均匀一致，线、点画线及双点画线的线段长度和间隔 宜各自保持均匀相等。点画线及双画线中的“点”是小短画（约1mm),而不是点。 图纸中图框、图标、角标、对中标志的线宽，见表13。 图纸中的围框线和图标线宽（单位：mm) 表1-3 图纸幅面 图框线图标，绘签栏外框线对中标志图标、绘签栏分格线、角标 AO AI 1.4 0.7 2≥0.5 0.25 A2 A3 A4 1.01 0.7 0.5☐■ 0.25 三、字体 工程图样除了工程物体的图形外，还需要用文字来说明它的名称、尺寸、用料、作法等。图 上的汉字、数字，字母以及一些符号等均应书写端正，笔画清晰，排列整齐，间距均匀。 1.字体规格 字号代表文字的高度，汉字阿拉伯数字、拉丁字母等字体高度系列统一规定为2.5mm 3.5mm5mm,10mm,14mm、20mm。长仿宋体的字高与字宽的比例大约为，2：1。 图样中的汉字应写成长仿宋体，应采用国家正式公布推行的《汉字简化方案》中规定的简 化字。字体的高度及宽度见表14。 汉字长仿宋体的字高、字宽（单位：mm) 表1-4 3.557 10 20 14 工程图样中的长仿宋体字的高度一般应不小于3.5mm,阿拉伯数字、拉丁字母的高度 般应不小于2.5mm 2.宇体示例 为了在书写时对字体的规格有所依据，将汉字长仿宋体，拉丁字母、阿拉伯数字分别示例 4

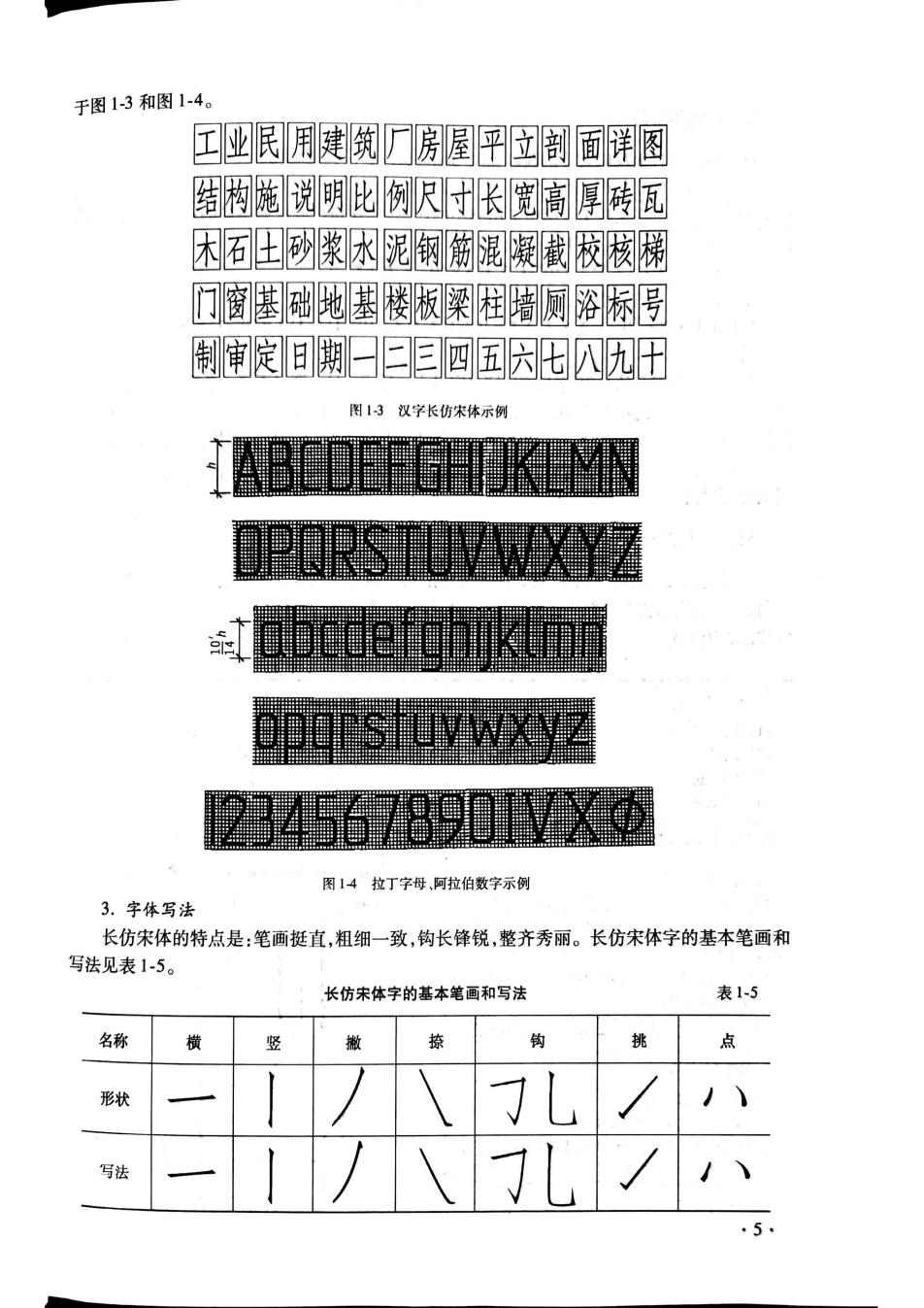

于图1-3和图1-4。 工业民用建筑口房屋网立剖面详图 结构笼说明比例尺寸长宽高厚砖瓦 木石王砂浆水泥钢衡混礙截校核梯 门窗基础地基楼板梁程墙厕浴标号 制审定期日已目四五只氏八九干 图13汉字长仿宋体示例 图14拉丁字母阿拉伯数字示例 3.宇体写法 长仿宋体的特点是：笔画挺直，粗细一致，钩长锋锐，整齐秀丽。长仿宋体字的基本笔画和 写法见表1-5。 长仿宋体字的基本笔画和写法 表1-5 名称 横 撩 挑 点 形状 写法 5
四、比例和图名 比例就是图样上反映物体的线段长度与相应实际线段长度之比。 出分这大的比剑（如2151笔小的比例（如1：21：5…，以及实尺的比例 (如)等三种。在土建工程图中膏用缩小的比例。绘图时，应根据图样的用途和被会物床 的复杂程度，优先从下列常用比例中选用： 1:1、1:1×10°；1：2、1：2×10：1：5,1：5×10，n为正整数。 1E1.5151.5×10;2,51:2.5×10,3、13×104,1:4×10;1:6,16×10,n为 也可以按需要选用中间比例： 正整数。 比例书写在图名的右侧，字号应比图名字号小一号或二号。图名下画一条横线，其线宽应不 粗于本图纸图形中的粗实线，同一张图纸上的这种横线线宽应一致。图名下横线与图名文字的 间隔一般不宜大于1m,其长度应以所写文字所古的长短为准，不要任意画长，如图15所示。 当一张图纸中的各图只用一种比例时，也可以把比例单独书写在平面图1：100 图纸标题栏内。 图15比例书写形式 五、尺寸注法 图样上除表示物体形状的图形外，还需注出物体的实际尺寸。尺寸是用规定的长度单位 或角度单位，表示物体各部分的大小和相对位置。作为生产施工及竣工验收的重要依据。尺 寸注法见表16。 尺寸注法 表16 1.尺寸的组成 (1)尺寸界线」 (2)尺寸线 3)尺寸起止符号 (4)尺寸数字 尺寸起止符 2.尺寸界线的画法 1~3mm (1)尺寸界线用细实线 (2)一般情况下，线性的尺寸界线垂直于尺寸线，并超 出尺寸线约2mm。当标注用难时，也可不垂直，但尺寸 界线应相互平行。 (3)尺寸界线不宜与需要标注尺寸的轮廓线相接，应 留出约2mm的间距 (4)图形的轮廓线以及中心线都允许用作尺丈界线 3.尺寸线的画法 (1)尺寸线用细实线 (2)尺寸线不宜超出尺寸界线。 (3)线性尺寸的尺寸线应与被标进尺寸的长度方向平行， (4)中心线，尺寸界线以及其他任何轮常线都氏用 作尺接 6
续上表 4.尺寸起止符的同法 ()尺寸起止符宜采用单边箭头表示，箭头在尺寸界 票点尺十起止符 的右边时，应表注在尺寸线之上，反之，应表注在尺寸 线之下。 《2箭头大小可按绘图比例取 （3)也可用45°倾斜的短线表示，其倾斜方向为尺寸线 料规线尺寸起止 b为线 颗时针转45角.长度宜为2-3m。 入单边箭头尺寸起止特 (4)在连续表示的小尺寸中，也可在尺寸界线同一水 平的位置用小点表示 注：尺寸单位：mm 5.尺寸数字 (1)工程图上标注的尺寸数字，是指物体的实际大小 它与叁周所用的比创无关。 2)工程图上的尺寸单位，高程和总平面图以m为单 位：桥工程以一为单位，其他都以一为单位 3)尺寸数字书写方向按右图规定 (4)尺寸数字应尽量注写在尺寸线的上方中部，当注 写尺寸数字的位置不够时，则可把最外边的尺寸数字注 写在尺寸界线的外侧，中间邻的尺寸数字可错开注写，必 要时也可引出注写。 (5)任何图线不得穿过尺寸数字，当不能避免时，必须 把标注尺寸处的其他图线断开 在，尺寸单位：m 6.半径直径球的尺寸标注 X (山)半径尺寸线必须从圈心画起或对准圆心，直径尺 寸战则道过图心或对准圆心 (2)标注半径，直径或球的尺寸时，尺寸线应画上箭头 7。角度的注法 (1)标注角度的尺寸界限应沿径向引出，尺寸线是以 角顶点为圆心的圆孤，尺寸起止符号采用箭头 (2)角度数字一律水平注写在尺寸线 中断处 必碧 时也可以注写在尺寸线的上方或外面，也可以引出标注 7
