4.1电路的设计方法 1.电屏蔽 电屏蔽既可使恒定电场图改变，也可以使交变电场图发生变化，是抑制 寄生电容耦合的影响。电屏蔽常用的材料有紫铜、黄铜、铝及铅锡箔等，这 些材料具有以下优点： 1)只对电力线起隔离作用，对磁力线无影响。 2)便于加工。 2.磁屏蔽 非磁性金属 磁屏蔽既可使恒定磁场图 关磁材料 改变，也可以使交变磁场图发 感电路 生变化。磁屏蔽常用的材料采 用对导磁率大的铁磁材料制成。 图4.1铁磁材料屏蔽物的作用 图4.2复合屏蔽示意图 第4章电路及接口设计 11
第4章 电路及接口设计 11 4.1 电路的设计方法 1.电屏蔽 电屏蔽既可使恒定电场图改变，也可以使交变电场图发生变化，是抑制 寄生电容耦合的影响。电屏蔽常用的材料有紫铜、黄铜、铝及铅锡箔等，这 些材料具有以下优点： 1）只对电力线起隔离作用，对磁力线无影响。 2）便于加工。 2.磁屏蔽 磁屏蔽既可使恒定磁场图 改变，也可以使交变磁场图发 生变化。磁屏蔽常用的材料采 用对导磁率大的铁磁材料制成
4.2运算放大器电路设计 4.2.1运算放大器的基本概念 运算放大器是一种能模拟数学运算的放大器。欲准确模拟数学运算，放大 器必须具备“理想”特性才行。 -0 0 U/0 任意子 罗子 0U。 图4.3运算放大器的符号 图4.4理想运算放大器的分析模型 第4章 电路及接口设计 12
第4章 电路及接口设计 12 4.2 运算放大器电路设计 4.2.1 运算放大器的基本概念 运算放大器是一种能模拟数学运算的放大器。欲准确模拟数学运算，放大 器必须具备“理想”特性才行

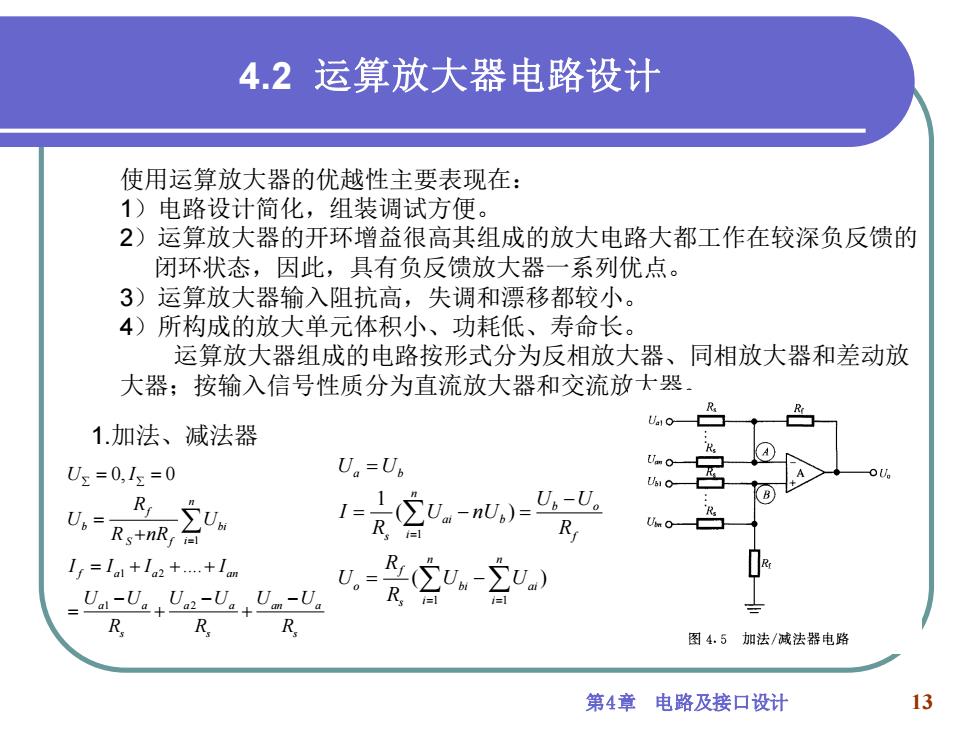

4.2运算放大器电路设计 使用运算放大器的优越性主要表现在： 1)电路设计简化，组装调试方便。 2)运算放大器的开环增益很高其组成的放大电路大都工作在较深负反馈的 闭环状态，因此，具有负反馈放大器一系列优点。 3)运算放大器输入阻抗高，失调和漂移都较小。 4)所构成的放大单元体积小、功耗低、寿命长。 运算放大器组成的电路按形式分为反相放大器、同相放大器和差动放 大器；按输入信号性质分为直流放大器和交流放大哭 1加法、减法器 U2=0,12=0 U。=U。 R Uw 11 ΓRs+nRy R 1y=11+l2++1m Ua-VUn-U.Um-U R R 图4.5加法/减法器电路 第4章电路及接口设计 13
第4章 电路及接口设计 13 4.2 运算放大器电路设计 使用运算放大器的优越性主要表现在： 1）电路设计简化，组装调试方便。 2）运算放大器的开环增益很高其组成的放大电路大都工作在较深负反馈的 闭环状态，因此，具有负反馈放大器一系列优点。 3）运算放大器输入阻抗高，失调和漂移都较小。 4）所构成的放大单元体积小、功耗低、寿命长。 运算放大器组成的电路按形式分为反相放大器、同相放大器和差动放 大器；按输入信号性质分为直流放大器和交流放大器。 1.加法、减法器 1 1 2 1 2 0, 0 .... n f b bi S f i f a a an a a a a an a s s s U I R U U R nR I I I I U U U U U U R R R = = = = + = + + + − − − = + + 1 1 1 1 ( ) ( ) a b n b o ai b s f i n n f o bi ai s i i U U U U I U nU R R R U U U R = = = = − = − = = −

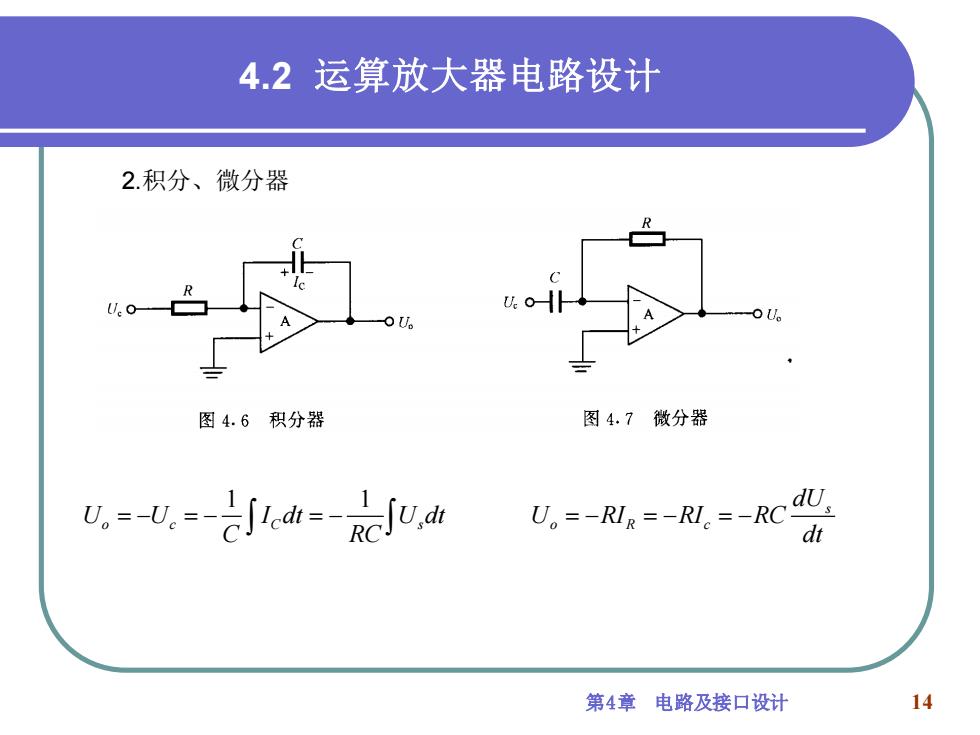

4.2运算放大器电路设计 2.积分、微分器 U.o U 图4.6积分器 图4.7微分器 v.=-v.=-cSied=-pcfv.d U,=-,=R=-RC dt 第4章电路及接口设计 14
第4章 电路及接口设计 14 4.2 运算放大器电路设计 2.积分、微分器 1 1 U U I dt U dt o c C s C RC = − = − = − s o R c dU U RI RI RC dt = − = − = −

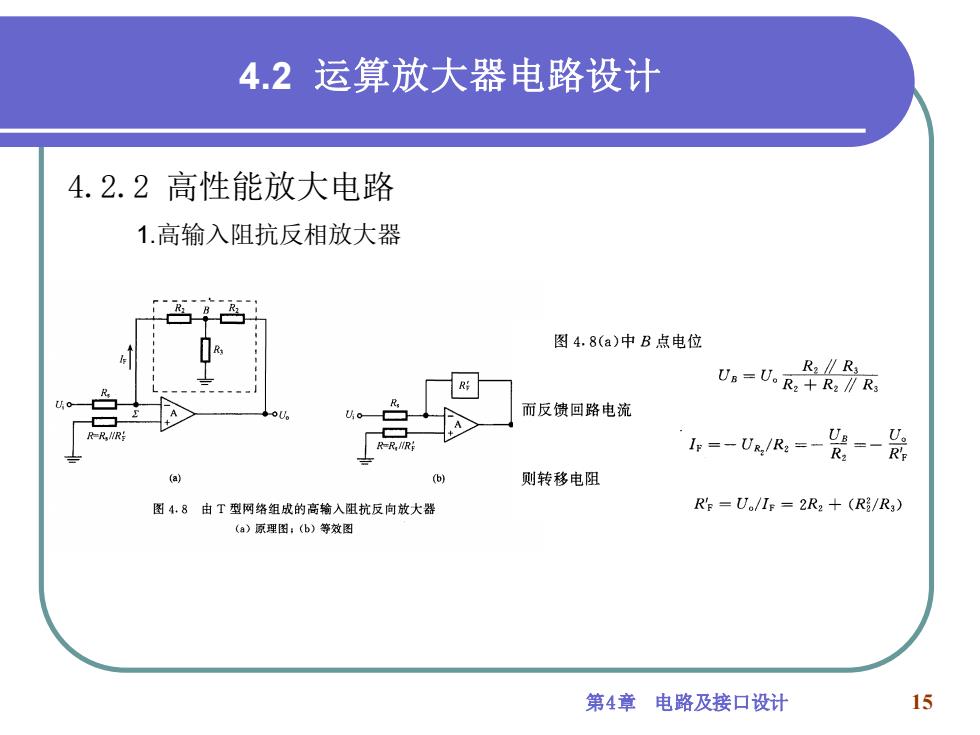

4.2运算放大器电路设计 4.2.2高性能放大电路 1.高输入阻抗反相放大器 图4.8(a)中B点电位 UB=UR十R∥R R2∥R3 o 而反馈回路电流 =-=-= R2 (a) 则转移电阻 图4,8由T型网络组成的高输入阻抗反向放大器 R's=Uo/TF=2R2+(R/R3) (a)原理图：(b)等效图 第4章电路及接口设计 15
第4章 电路及接口设计 15 4.2 运算放大器电路设计 4.2.2 高性能放大电路 1.高输入阻抗反相放大器
