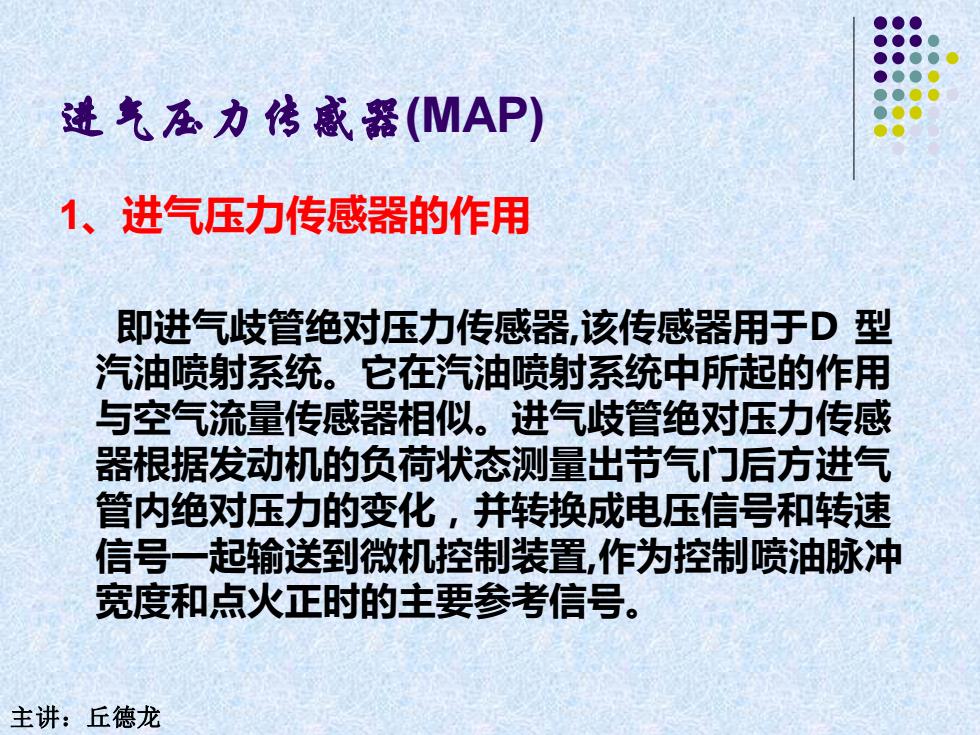

进气压力传感器(MAP) 1、进气压力传感器的作用 即进气歧管绝对压力传感器，该传感器用于D型 汽油喷射系统。它在汽油喷射系统中所起的作用 与空气流量传感器相似。进气歧管绝对压力传感 器根据发动机的负荷状态测量出节气门后方进气 管内绝对压力的变化，并转换成电压信号和转速 信号一起输送到微机控制装置，作为控制喷油脉冲 宽度和点火正时的主要参考信号。 主讲：丘德龙
进气压力传感器(MAP) 1、进气压力传感器的作用 即进气歧管绝对压力传感器,该传感器用于D 型 汽油喷射系统。它在汽油喷射系统中所起的作用 与空气流量传感器相似。进气歧管绝对压力传感 器根据发动机的负荷状态测量出节气门后方进气 管内绝对压力的变化，并转换成电压信号和转速 信号一起输送到微机控制装置,作为控制喷油脉冲 宽度和点火正时的主要参考信号。 主讲：丘德龙

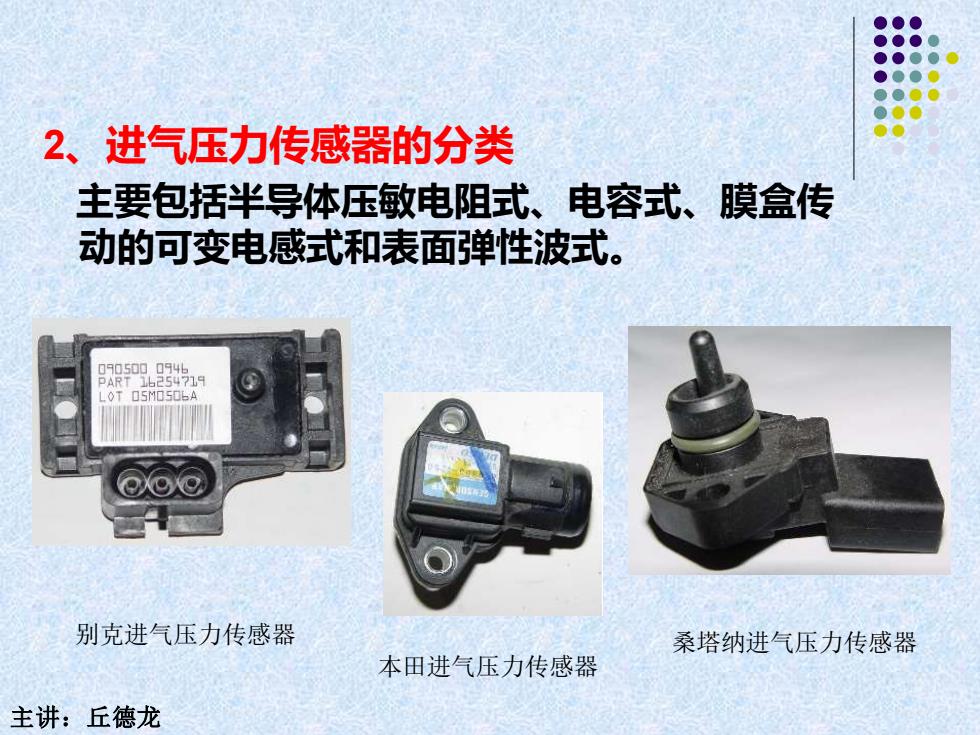

2、进气压力传感器的分类 主要包括半导体压敏电阻式、电容式、膜盒传 动的可变电感式和表面弹性波式。 0905000月44 ART1254719 0T05M0S6-A 别克进气压力传感器 桑塔纳进气压力传感器 本田进气压力传感器 主讲：丘德龙
2、进气压力传感器的分类 主要包括半导体压敏电阻式、电容式、膜盒传 动的可变电感式和表面弹性波式。 别克进气压力传感器 本田进气压力传感器 桑塔纳进气压力传感器 主讲：丘德龙

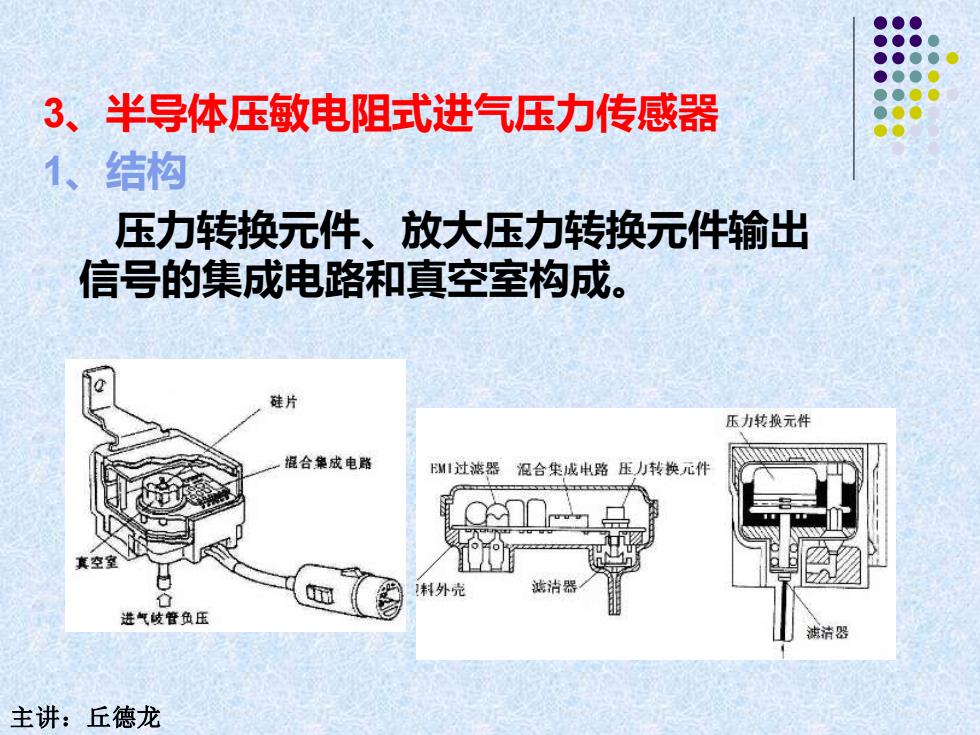

3、半导体压敏电阻式进气压力传感器 1、结构 压力转换元件、放大压力转换元件输出 信号的集成电路和真空室构成。 硅片 压力转换元件 棍合巢成电路 训1过滤器况合集成电路压力转换元件 料外壳 滤泸器 进气岐管负压 滤清器 主讲：丘德龙
3、半导体压敏电阻式进气压力传感器 1、结构 压力转换元件、放大压力转换元件输出 信号的集成电路和真空室构成。 主讲：丘德龙

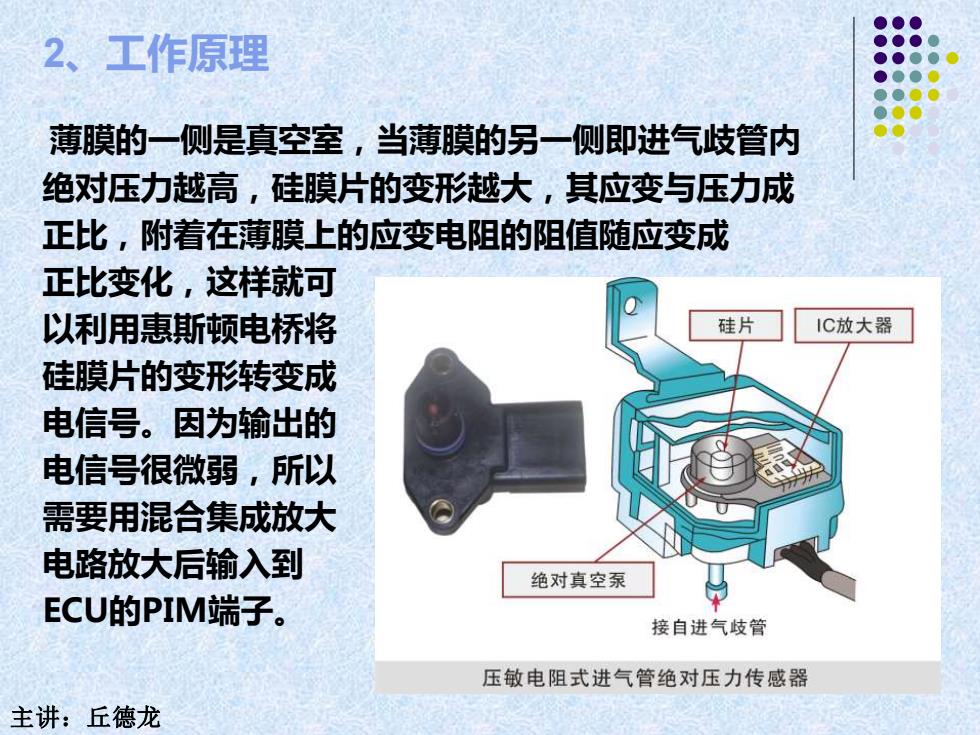

2、工作原理 薄膜的一侧是真空室，当薄膜的另一侧即进气歧管内 绝对压力越高，硅膜片的变形越大，其应变与压力成 正比，附着在薄膜上的应变电阻的阻值随应变成 正比变化，这样就可 以利用惠斯顿电桥将 硅片 1C放大器 硅膜片的变形转变成 电信号。因为输出的 电信号很微弱，所以 需要用混合集成放大 电路放大后输入到 绝对真空泵 ECU的PIM端子。 接自进气歧管 压敏电阻式进气管绝对压力传感器 主讲：丘德龙
2、工作原理 薄膜的一侧是真空室，当薄膜的另一侧即进气歧管内 绝对压力越高，硅膜片的变形越大，其应变与压力成 正比，附着在薄膜上的应变电阻的阻值随应变成 正比变化，这样就可 以利用惠斯顿电桥将 硅膜片的变形转变成 电信号。因为输出的 电信号很微弱，所以 需要用混合集成放大 电路放大后输入到 ECU的PIM端子。 主讲：丘德龙

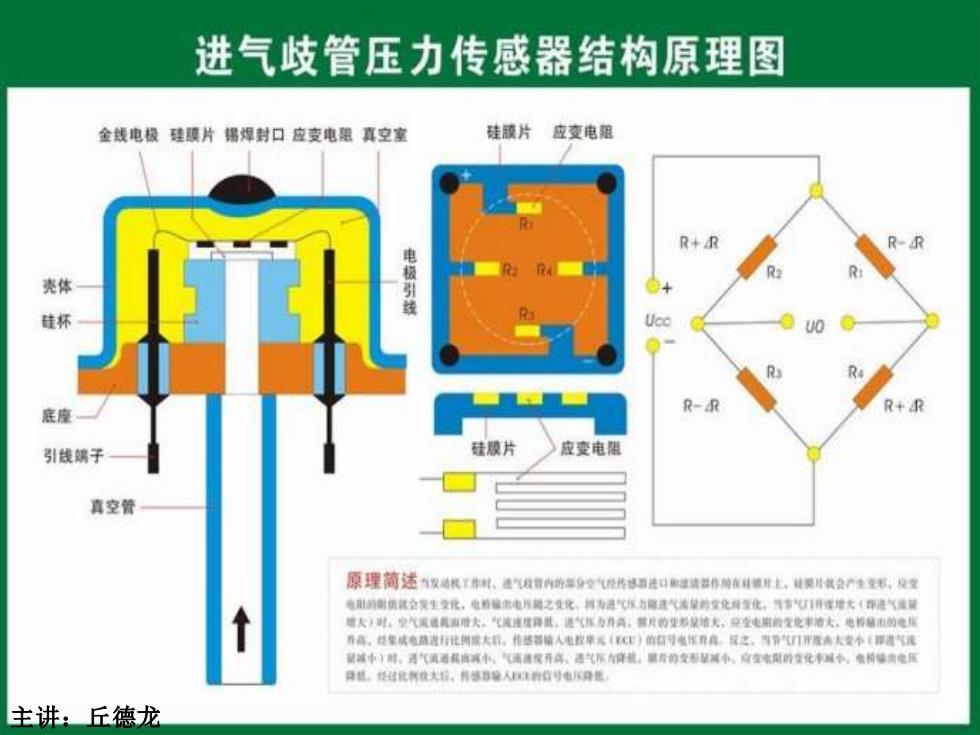

进气歧管压力传感器结构原理图 金线电极建膜片锡焊封口应变电阻真空室 硅藏片应变电短 R+R R-R R R 壳体 电极引线 硅杯 0U0 R 底 R-R R+R 引线端子 硅膜片 应变电厘 喜空管 原理筒述发稀装作时。通气发前内的等分空气外格修带速日速绩温作时金科量对上，莫时餐会生堂彩，发受 售时的谢镇其全发至变化，电的维电电作购之变化料为进气力间通气途量的度化其堂化，门市U引月准增大（年海气典日 地大》：皇气现通到则增大，气流建理月其，进气年为月真，馨月的坐形候堆夫，只业电别的发化事塘大，电桥信由的电 养高，经堂成电扇进行比侧院大行，作感器铺人电拉停花【年)的信号电摆样具候这，弯节灯引开度南大变本银气现 显城中)时，弄气真酒其慎真小，气离通度并鸟，避气有内食就，■青的安形星减小，度变电则的专化年域中，电荷候角电用 得组，经过其刚线夫用，料梦越验人内自明电异能 主讲，丘德龙
半导体压敏电阻式进气压力传感器 2、工作原理 主讲：丘德龙
