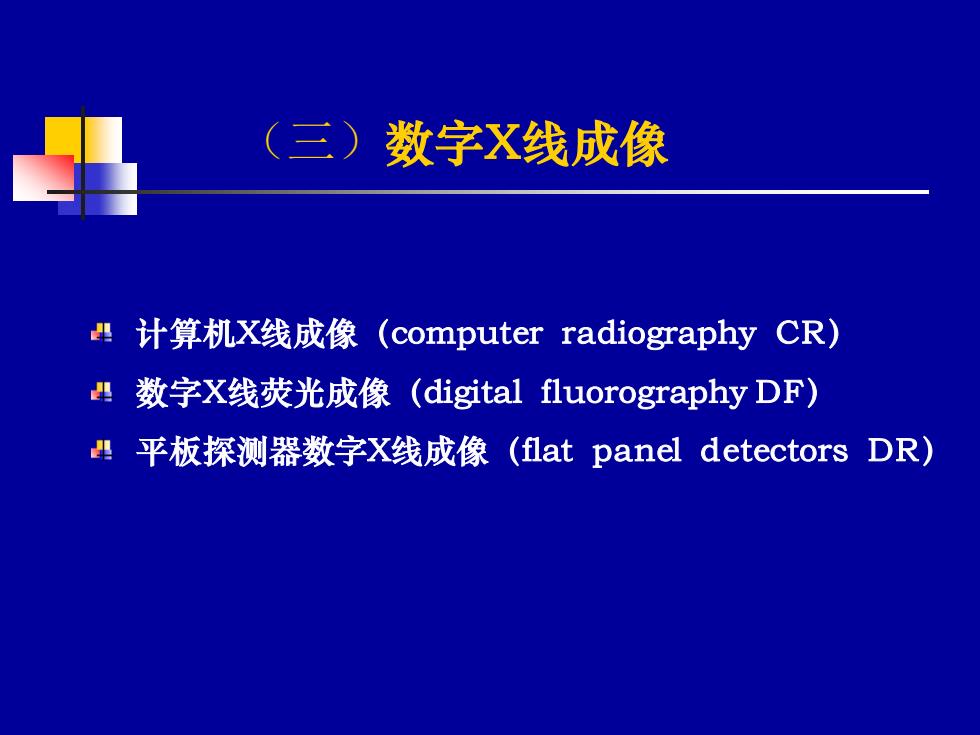

(三)数字X线成像 计算机X线成像(computer radiography cr) 数字X线荧光成像(digital fluorography DF) 平板探测器数字X线成像(flat panel detectors DR)
（三）数字X线成像 计算机X线成像（computer radiography CR） 数字X线荧光成像（digital fluorography DF） 平板探测器数字X线成像（flat panel detectors DR）

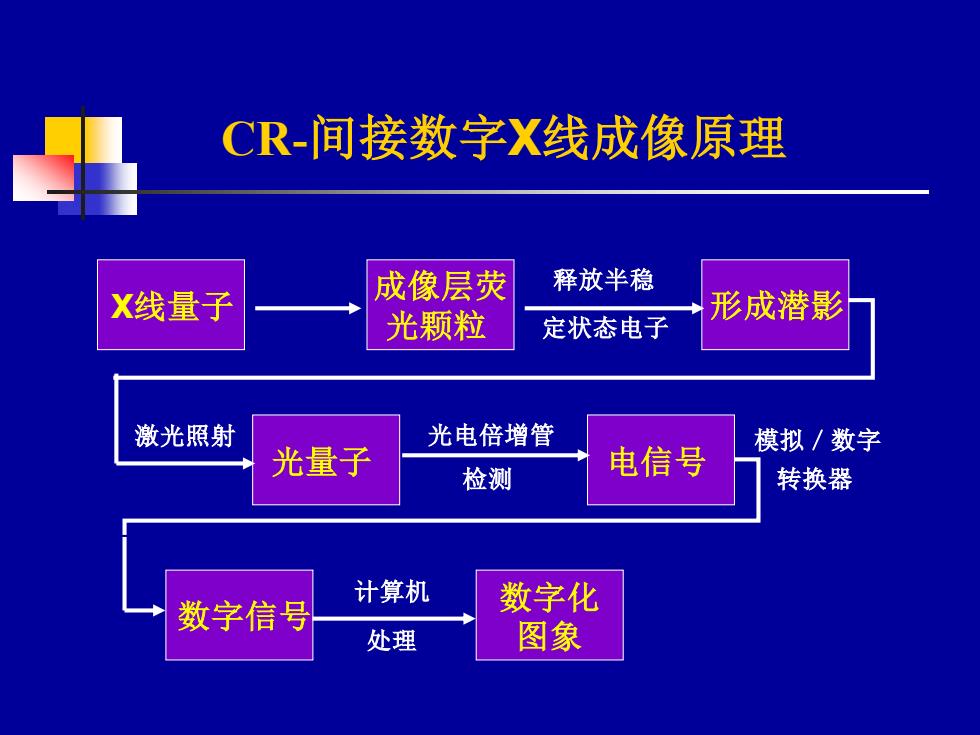

CR-间接数字X线成像原理 释放半稳 X线量子 成像层荧 光颗粒 形成潜影 定状态电子 激光照射 光电倍增管 模拟/数字 光量子 检测 电信号 转换器 计算机 数字信号 数字化 处理 图象
X线量子 成像层荧 光颗粒 形成潜影 光量子 激光照射 光电倍增管 检测 电信号 模拟／数字 转换器 数字信号 释放半稳 定状态电子 计算机 处理 数字化 图象 CR-间接数字X线成像原理
CR原理一信号采集 X-ray beam 曝光 ●潜影 ●读出影像 Emission of light
CR原理－信号采集 ⚫ 曝光 ⚫ 潜影 ⚫ 读出影像

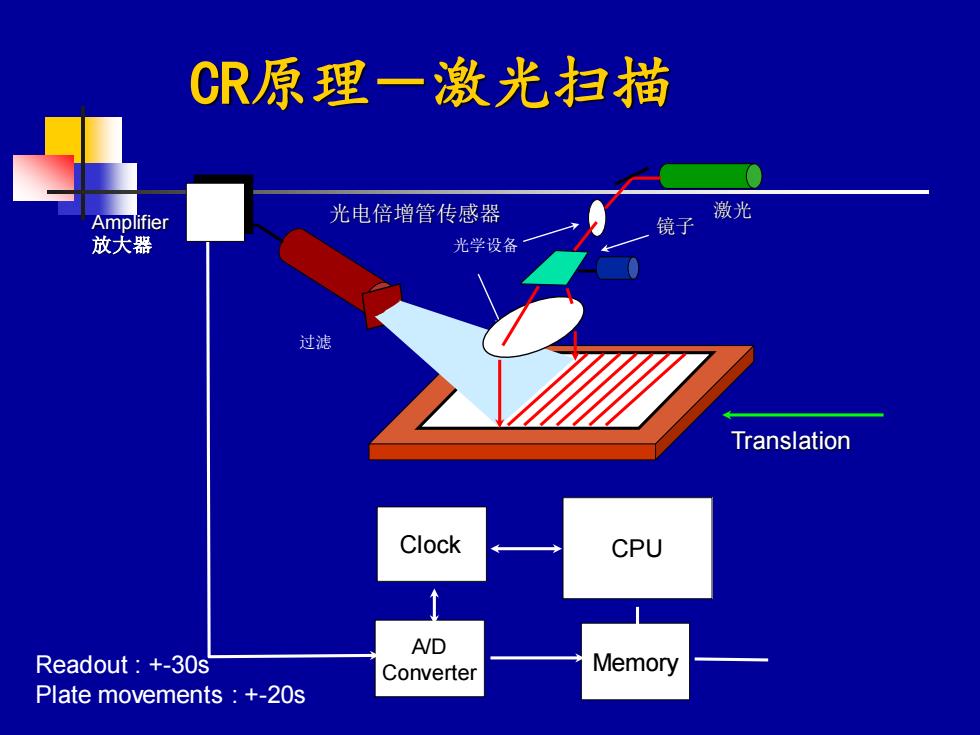

CR原理一激光扫描 Amplifier 光电倍增管传感器 激光 镜子 放大器 光学设备 过滤 Translation Clock CPU AD Readout +-30s Converter Memory Plate movements +-20s
CR原理－激光扫描 Readout : +-30s Plate movements : +-20s 激光 A/D Converter Memory Amplifier 放大器 过滤 光电倍增管传感器 镜子 光学设备 Translation Clock CPU

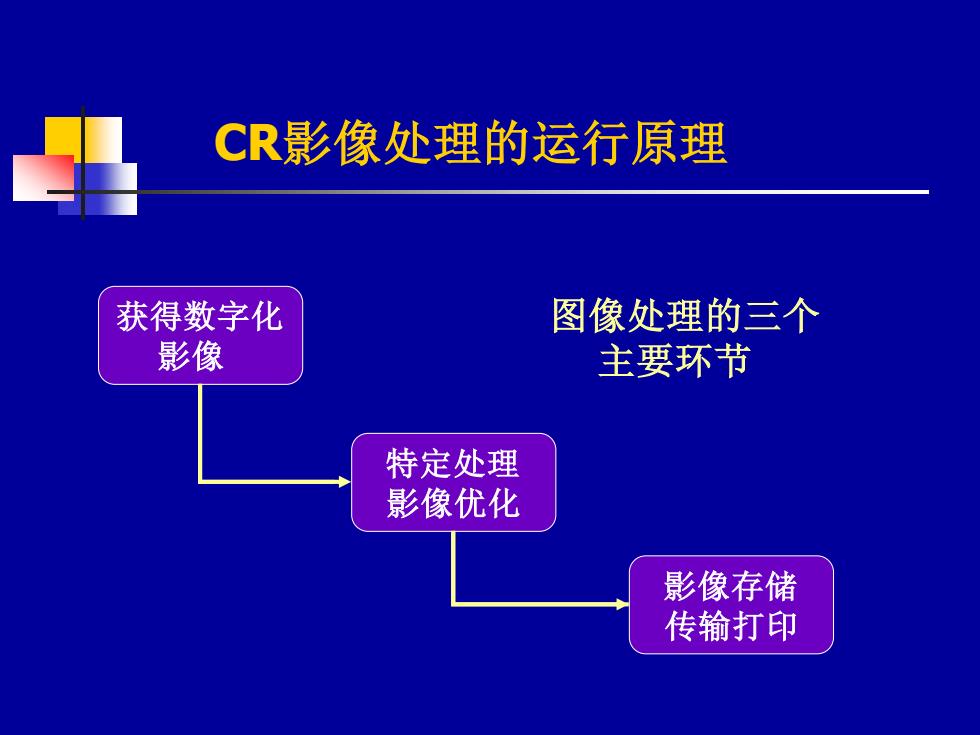

CR影像处理的运行原理 获得数字化 图像处理的三个 影像 主要环节 特定处理 影像优化 影像存储 传输打印
CR影像处理的运行原理 获得数字化 影像 特定处理 影像优化 影像存储 传输打印 图像处理的三个 主要环节
