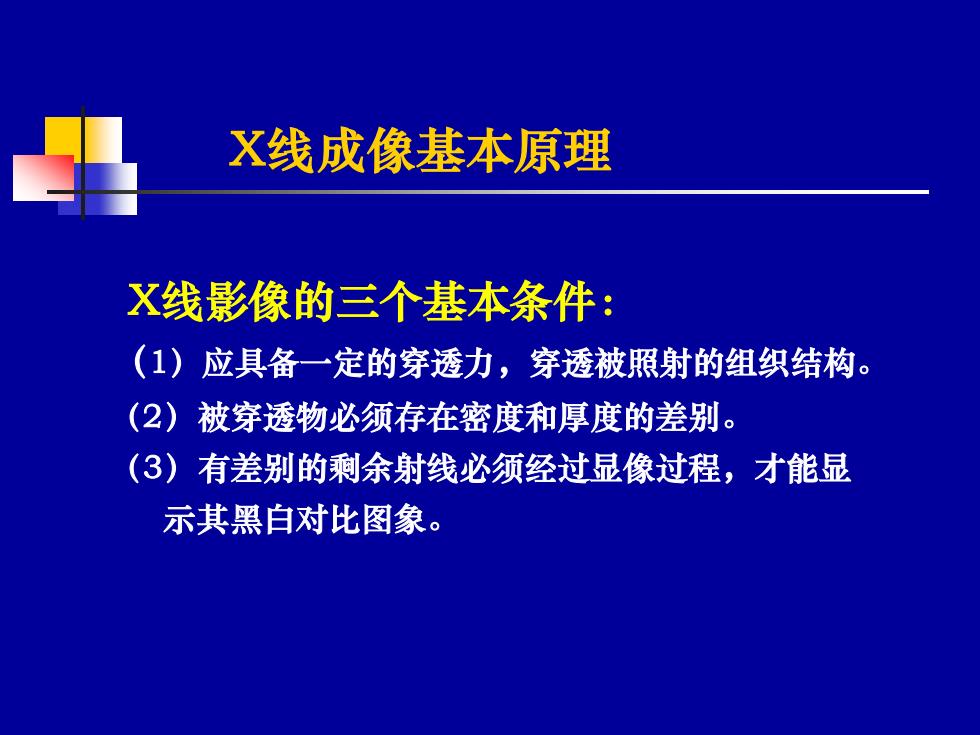

X线成像基本原理 X线影像的三个基本条件： (1)应具备一定的穿透力，穿透被照射的组织结构。 (2）被穿透物必须存在密度和厚度的差别。 (3)有差别的剩余射线必须经过显像过程，才能显 示其黑白对比图象
X线影像的三个基本条件： （1）应具备一定的穿透力，穿透被照射的组织结构。 （2）被穿透物必须存在密度和厚度的差别。 （3）有差别的剩余射线必须经过显像过程，才能显 示其黑白对比图象。 X线成像基本原理

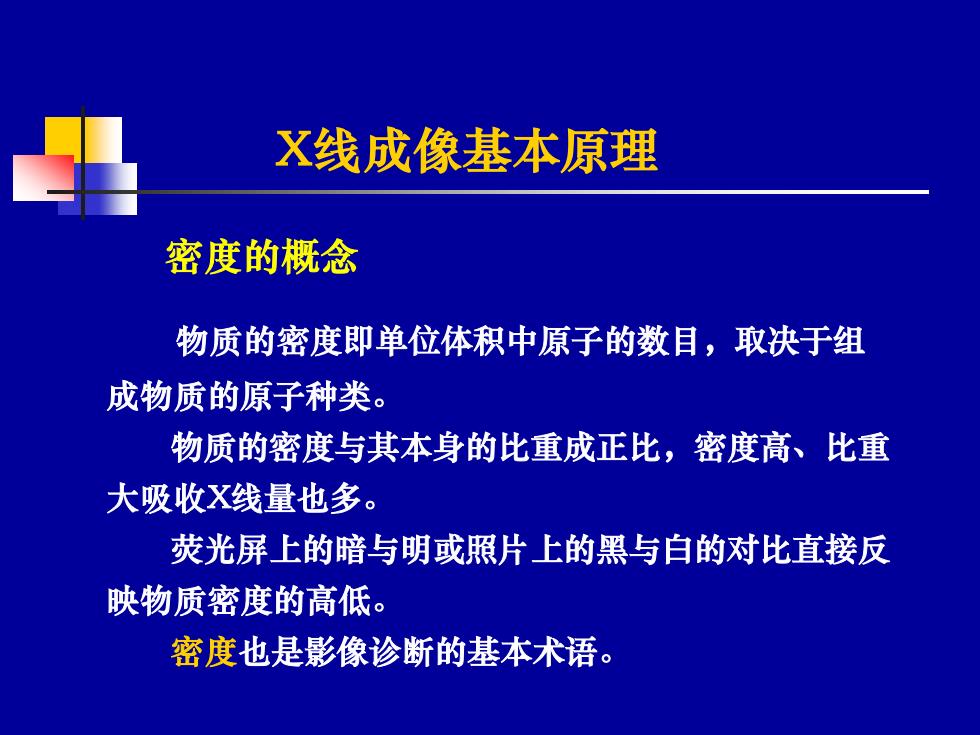

X线成像基本原理 密度的概念 物质的密度即单位体积中原子的数目，取决于组 成物质的原子种类。 物质的密度与其本身的比重成正比，密度高、比重 大吸收X线量也多。 荧光屏上的暗与明或照片上的黑与白的对比直接反 映物质密度的高低。 密度也是影像诊断的基本术语
密度的概念 物质的密度即单位体积中原子的数目，取决于组 成物质的原子种类。 物质的密度与其本身的比重成正比，密度高、比重 大吸收X线量也多。 荧光屏上的暗与明或照片上的黑与白的对比直接反 映物质密度的高低。 密度也是影像诊断的基本术语。 X线成像基本原理

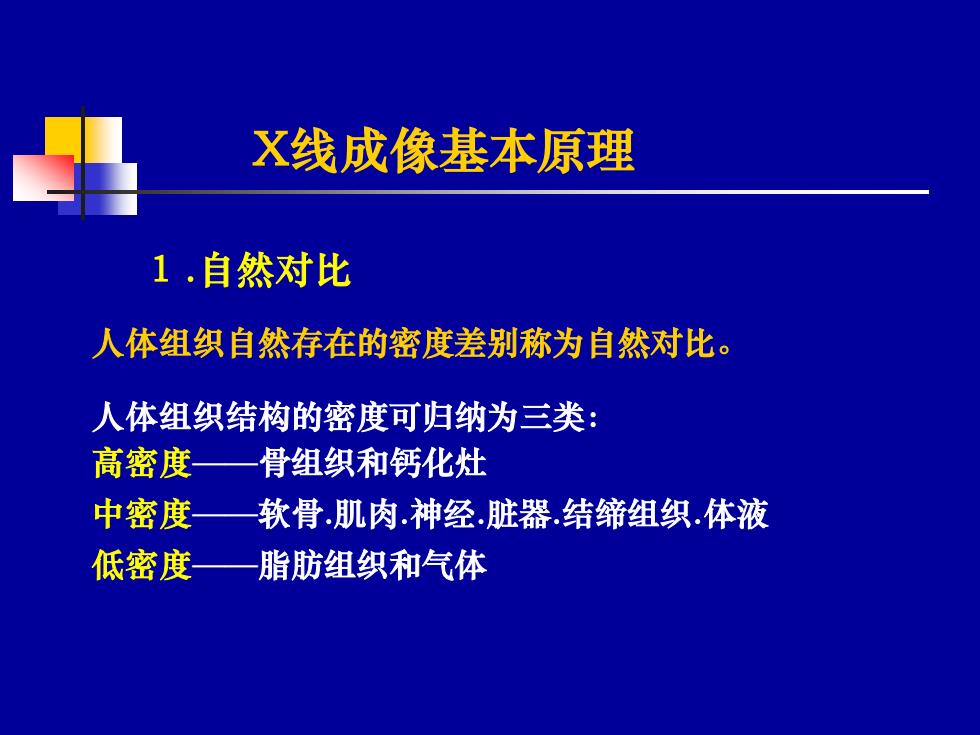

X线成像基本原理 1.自然对比 人体组织自然存在的密度差别称为自然对比。 人体组织结构的密度可归纳为三类： 高密度一骨组织和钙化灶 中密度一 软骨.肌肉神经.脏器.结缔组织.体液 低密度 脂肪组织和气体
1 .自然对比 人体组织自然存在的密度差别称为自然对比。 人体组织结构的密度可归纳为三类： 高密度——骨组织和钙化灶 中密度——软骨.肌肉.神经.脏器.结缔组织.体液 低密度——脂肪组织和气体 X线成像基本原理

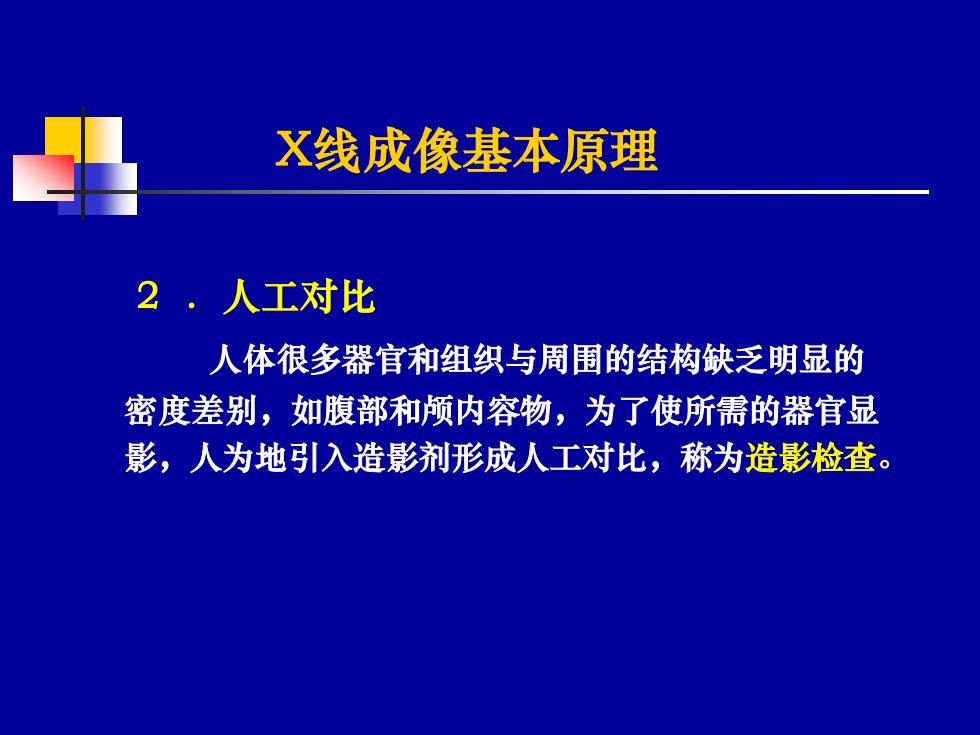

X线成像基本原理 2,人工对比 人体很多器官和组织与周围的结构缺乏明显的 密度差别，如腹部和颅内容物，为了使所需的器官显 影，人为地引入造影剂形成人工对比，称为造影检查
2 . 人工对比 人体很多器官和组织与周围的结构缺乏明显的 密度差别，如腹部和颅内容物，为了使所需的器官显 影，人为地引入造影剂形成人工对比，称为造影检查。 X线成像基本原理

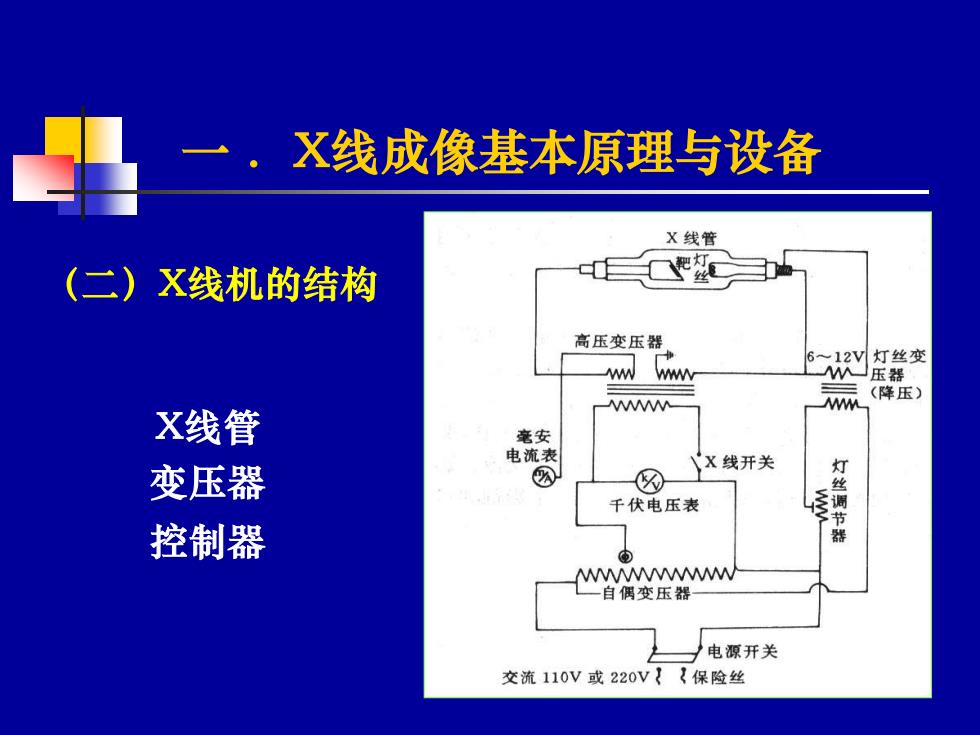

一，X线成像基本原理与设备 X线管 (二)X线机的结构 高压变压器 6一12V灯丝变 W ☐压器 M (降压) X线管 毫安 电流表 变压器 ④ X线开关 6 千伏电压表 控制器 WWWW —自偶变压器 电源开关 交流110V或220V??保险丝
（二）X线机的结构 X线管 变压器 控制器 一 . X线成像基本原理与设备
