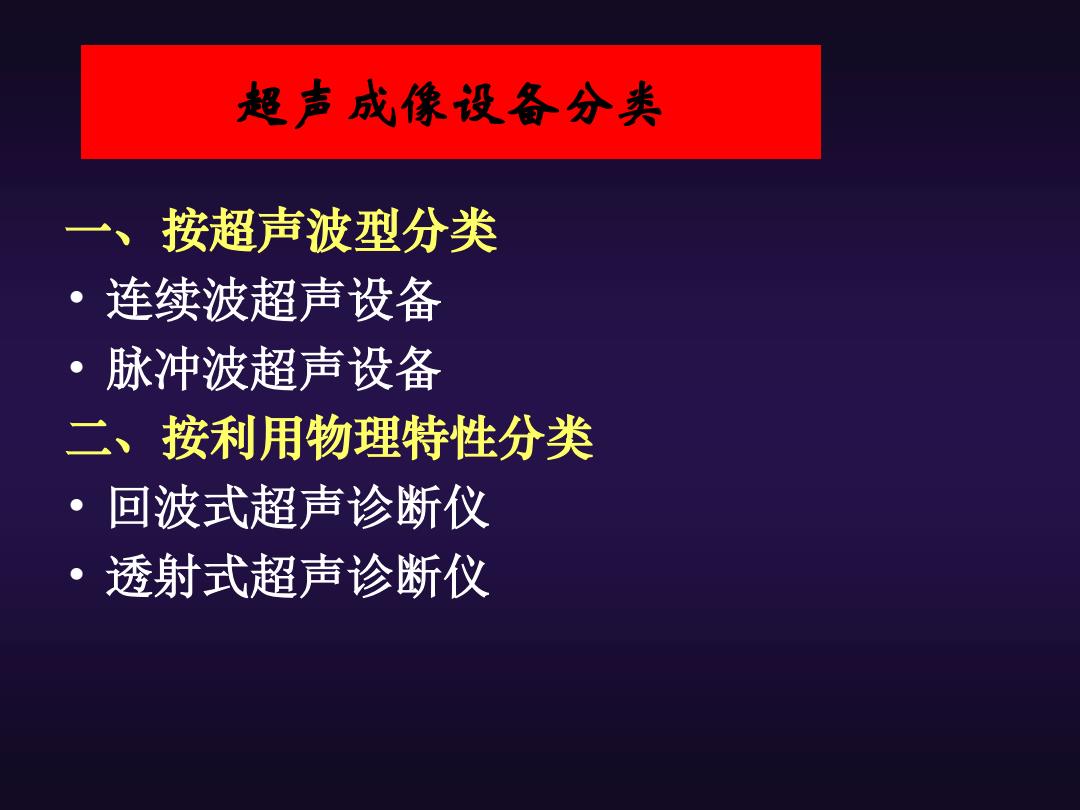

超声成像设备分类 一、按超声波型分类 连续波超声设备 ·脉冲波超声设备 二、按利用物理特性分类 回波式超声诊断仪 透射式超声诊断仪
超声成像设备分类 一、按超声波型分类 • 连续波超声设备 • 脉冲波超声设备 二、按利用物理特性分类 • 回波式超声诊断仪 • 透射式超声诊断仪
三、按设备的结构分 A超：是一种最基本的显示，示波器上横坐标表示 超声波的传播时间（探测深度），纵坐标表示脉 冲回波幅度(Amplitutede),故称为A型显示，简 称A超。临床运用测量人体器官位置，尺寸、组织 的声学特性、诊断疾病 M型超声诊断设备-M超一超声心动图仪：在荧光屏 上得到组织器官（心脏）许多曲线一构成超声心动 图。反映不同介面不时间反射超声波的强弱。是 亮度调制型设备。临床主要用于研究心血管疾病 可与心电图、心音图、脉搏结合考虑分析，测量 心血管的部分大小、厚度，瓣膜的运动
三、按设备的结构分 • A超：是一种最基本的显示，示波器上横坐标表示 超声波的传播时间（探测深度），纵坐标表示脉 冲回波幅度（Amplitutede),故称为A型显示，简 称A超。临床运用测量人体器官位置，尺寸、组织 的声学特性、诊断疾病 • M型超声诊断设备-M超－超声心动图仪：在荧光屏 上得到组织器官（心脏)许多曲线－构成超声心动 图。反映不同介面不时间反射超声波的强弱。是 亮度调制型设备。临床主要用于研究心血管疾病、 可与心电图、心音图、脉搏结合考虑分析，测量 心血管的部分大小、厚度，瓣膜的运动

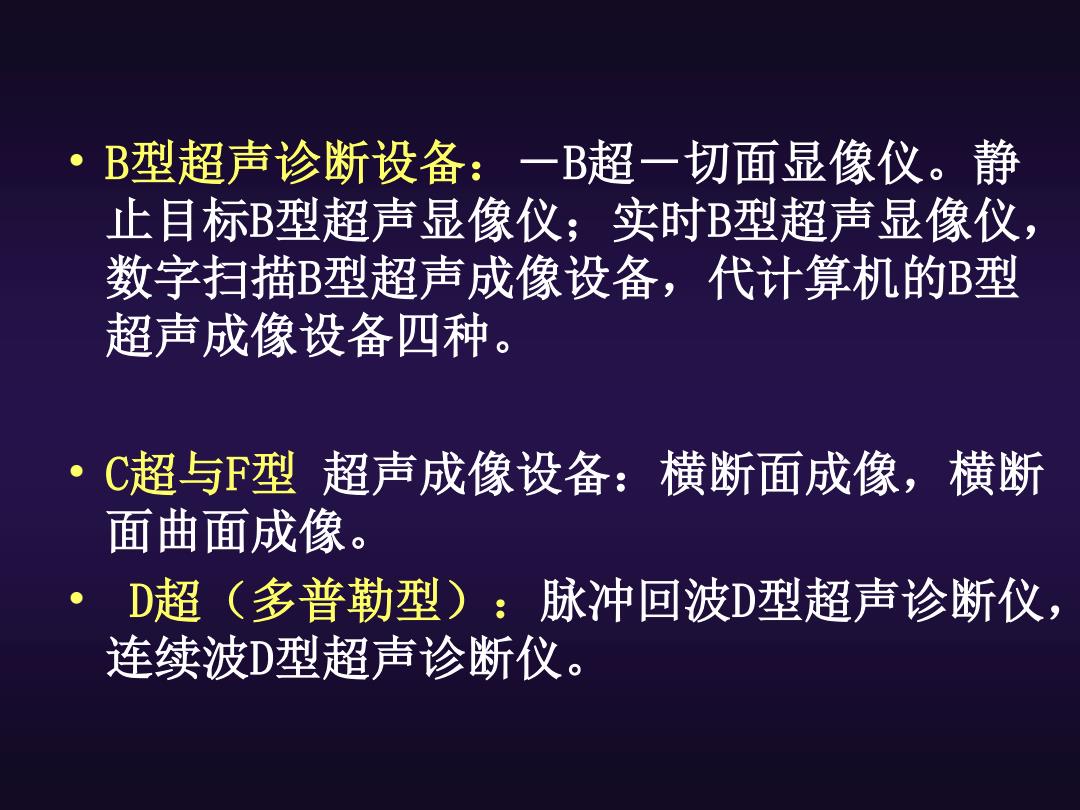

B型超声诊断设备：一B超一切面显像仪。静 止目标B型超声显像仪；实时B型超声显像仪 数字扫描B型超声成像设备，代计算机的B型 超声成像设备四种。 C超与F型超声成像设备：横断面成像，横断 面曲面成像 D超（多普勒型）：脉冲回波D型超声诊断仪， 连续波D型超声诊断仪
• B型超声诊断设备：－B超－切面显像仪。静 止目标B型超声显像仪；实时B型超声显像仪， 数字扫描B型超声成像设备，代计算机的B型 超声成像设备四种。 • C超与F型 超声成像设备：横断面成像，横断 面曲面成像。 • D超（多普勒型）：脉冲回波D型超声诊断仪， 连续波D型超声诊断仪

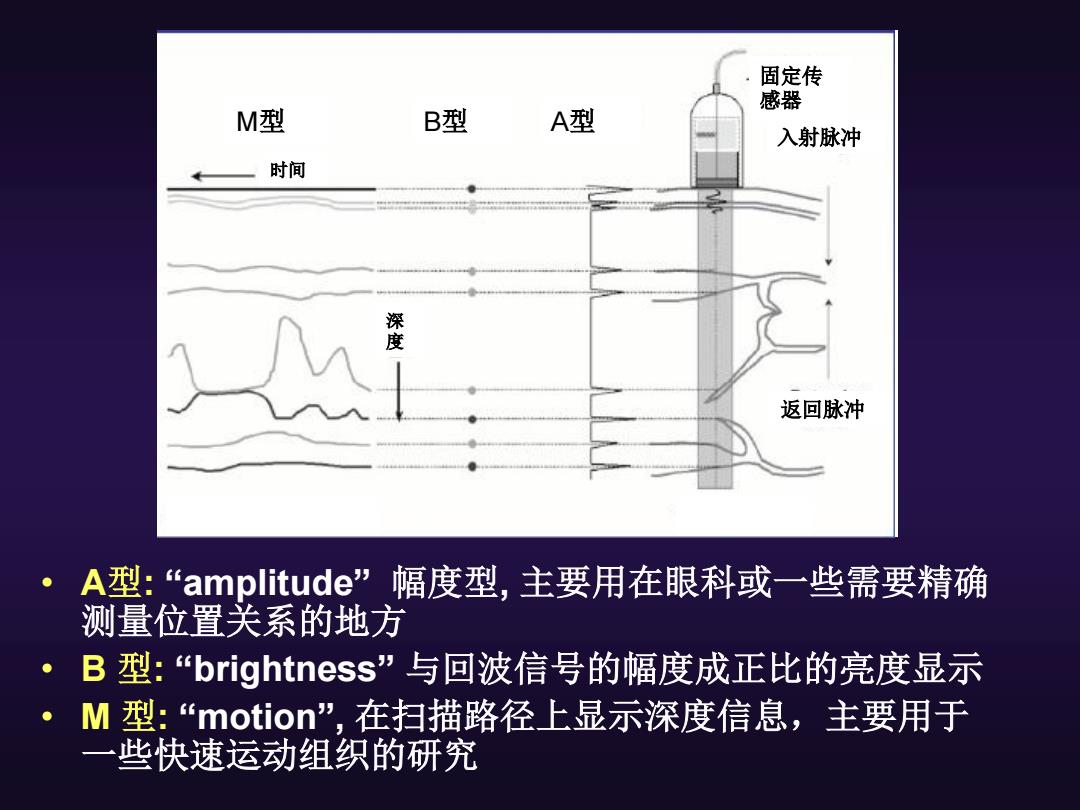

固定传 感器 M型 B型 A型 入射脉冲 时间 深 返回脉冲 A型：“amplitude”幅度型，主要用在眼科或一些需要精确 测量位置关系的地方 B型：“brightness”与回波信号的幅度成正比的亮度显示 M型：“motion”,在扫描路径上显示深度信息，主要用于 一 些快速运动组织的研究
• A型: ―amplitude‖ 幅度型, 主要用在眼科或一些需要精确 测量位置关系的地方 • B 型: ―brightness‖ 与回波信号的幅度成正比的亮度显示 • M 型: ―motion‖, 在扫描路径上显示深度信息，主要用于 一些快速运动组织的研究 M型 B型 A型 固定传 感器 入射脉冲 返回脉冲 时间 深 度

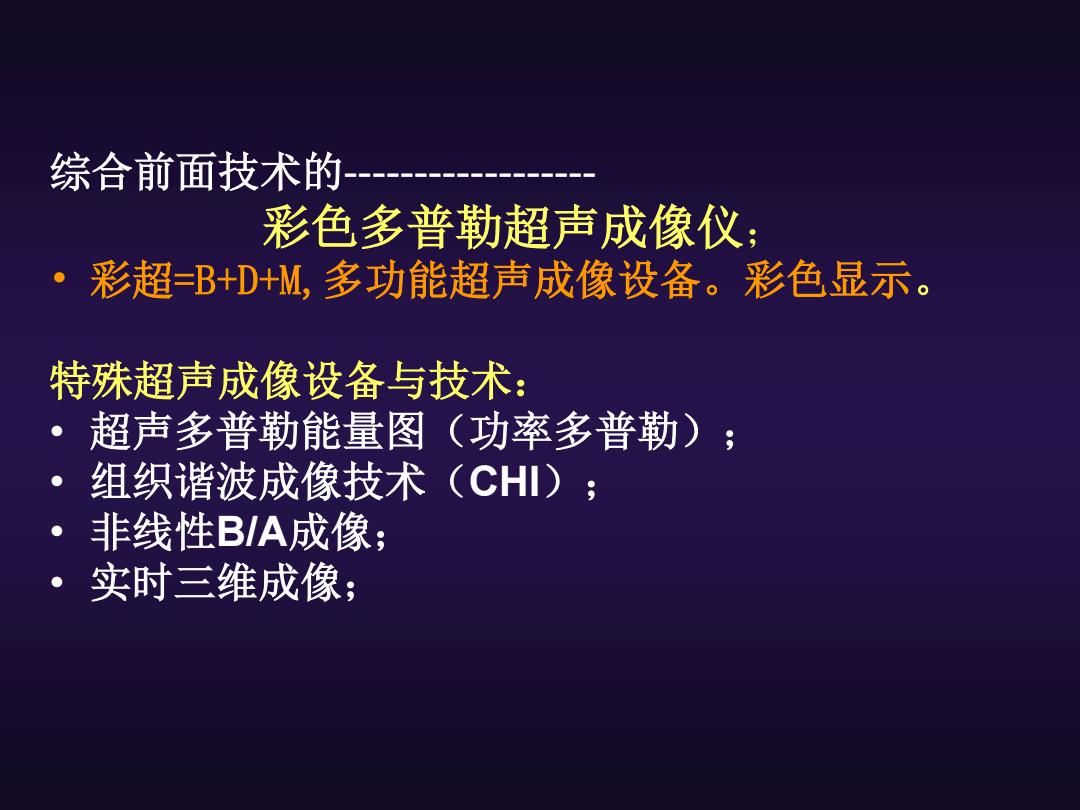

综合前面技术的 彩色多普勒超声成像仪 彩超=B+D+M,多功能超声成像设备。彩色显示。 特殊超声成像设备与技术： 超声多普勒能量图（功率多普勒）； 组织谐波成像技术(CH); 非线性BIA成像； 实时三维成像；
综合前面技术的------------------ 彩色多普勒超声成像仪； • 彩超=B+D+M,多功能超声成像设备。彩色显示。 特殊超声成像设备与技术： • 超声多普勒能量图（功率多普勒）； • 组织谐波成像技术（CHI）； • 非线性B/A成像； • 实时三维成像；
