二、液体物料的输送-离心泵·3、离心泵。离心泵将机械能通过泵体内高速旋转的叶片给液体以动能。再由动能转化成静压能，然后排出泵外·由于离心力量的作用，使叶轮通道内的液体被排除。此时叶轮进口处呈负压，液体则被吸入。这样，液体可源源不断地被吸入和送出，而且不需要安设吸入和压出活门
• 3、离心泵。 离心泵将机械能通过泵体内高 速旋转的叶片给液体以动能，再由动能转化 成静压能，然后排出泵外。 • 由于离心力量的作用，使叶轮通道内的液体 被排除，此时叶轮进口处呈负压，液体则被 吸入。这样，液体可源源不断地被吸入和送 出，而且不需要安设吸入和压出活门。 二、液体物料的输送-离心泵
二、 液体物料的输送-离心泵离心泵工作简图81-底阀2-吸入管路3-吸入室4-壳5-阀门7-叶轮8-电机6排出管路
二、液体物料的输送-离心泵 离 心 泵 工 作 简 图

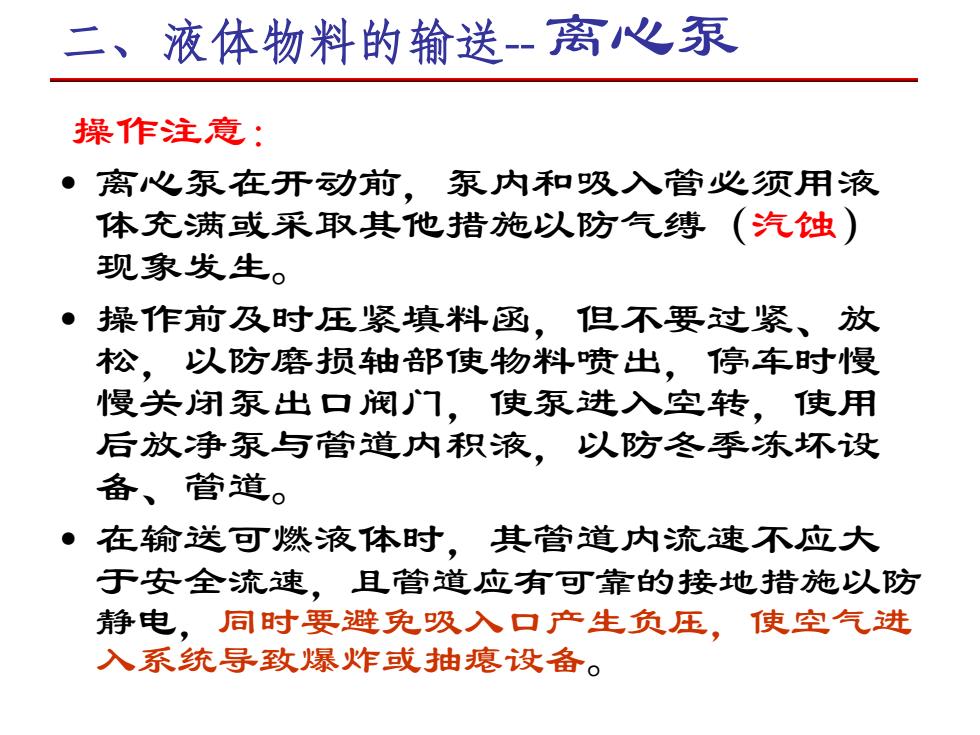

二、液体物料的输送-离心泵操作注意：离心泵在开动前。泵内和吸入管必须用液(汽蚀)体充满或采取其他措施以防气缚现象发生。操作前及时压紧填料函，但不要过紧、放松。以防磨损轴部使物料喷出。停车时慢慢关闭泵出口阀门，使泵进入空转，使用后放净泵与管道内积液。以防冬季冻坏设备、管道。在输送可燃液体时，其管道内流速不应大于安全流速。且管道应有可靠的接地措施以防静电，同时要避免吸入口产生负压，使空气进入系统导致爆炸或抽瘾设备
操作注意： • 离心泵在开动前，泵内和吸入管必须用液 体充满或采取其他措施以防气缚（汽蚀） 现象发生。 • 操作前及时压紧填料函，但不要过紧、放 松，以防磨损轴部使物料喷出，停车时慢 慢关闭泵出口阀门，使泵进入空转，使用 后放净泵与管道内积液，以防冬季冻坏设 备、管道。 • 在输送可燃液体时，其管道内流速不应大 于安全流速，且管道应有可靠的接地措施以防 静电，同时要避免吸入口产生负压，使空气进 入系统导致爆炸或抽瘪设备。 二、液体物料的输送-离心泵
二、液体物料的输送-离心泵气缚（汽蚀）现象：离心泵安装高度提高时。将导致泵内压力降低。泵内压力最低点0通常位于叶轮叶片进口稍后的一1g点附近。当此处压力降至被输送液体的饱和蒸汽压时，将发生沸腾，所生成的蒸汽泡在随液体从入口向外周流动中，又因压力迅速增大而急剧冷凝。会使液体以很大的速度从周围冲向气泡中心产生频率很高、瞬时压力很大的冲击。这种现象称为汽蚀现象
气缚（汽蚀）现象： • 离心泵安装高度提高时，将导致 泵内压力降低，泵内压力最低点 通常位于叶轮叶片进口稍后的一 点附近。当此处压力降至被输送 液体的饱和蒸汽压时，将发生沸 腾，所生成的蒸汽泡在随液体从 入口向外周流动中，又因压力迅 速增大而急剧冷凝。会使液体以 很大的速度从周围冲向气泡中心， 产生频率很高、瞬时压力很大的 冲击，这种现象称为汽蚀现象。 二、液体物料的输送-离心泵
二、液体物料的输送--离心泵气缚（汽蚀）现象：·危害：汽蚀时传递到叶轮及泵壳的冲击波。加上液体中微量溶解的氧对金属化学腐蚀的共同作用。在一定时间后。可使其表面出现斑痕及裂缝。甚至呈海绵状逐步脱落：发生汽蚀时。还会发出噪声，进而使泵体震动：同时由于蒸汽的生成使得液体的表观密度下降，于是液体实际流量、出口压力和效率都下降，严重时可导致完全不能输出液体。，针对不同液体、不同型号泵会有最大允许吸上高度
气缚（汽蚀）现象： • 危害：汽蚀时传递到叶轮及泵壳的冲击波，加上液 体中微量溶解的氧对金属化学腐蚀的共同作用，在 一定时间后，可使其表面出现斑痕及裂缝，甚至呈 海绵状逐步脱落；发生汽蚀时，还会发出噪声，进 而使泵体震动；同时由于蒸汽的生成使得液体的表 观密度下降，于是液体实际流量、出口压力和效率 都下降，严重时可导致完全不能输出液体。 • 针对不同液体、不同型号泵会有最大允许吸上高度。 二、液体物料的输送-离心泵
