大连理工大学：《画法几何及土木工程制图》课程习题解析（PPT课件）第09章 两立体相交（请使用幻灯片放映）

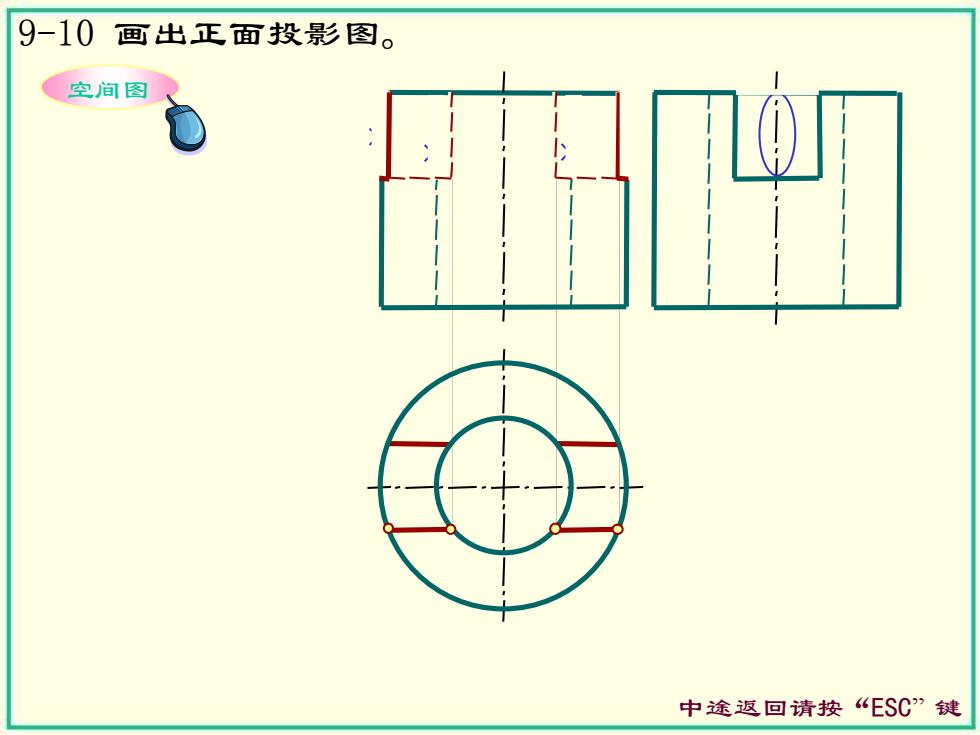

9-10画出正面投影图。 空间图 中途返回请按“ESC”键

9-10 画出正面投影图。 中途返回请按“ESC” 键 空间图

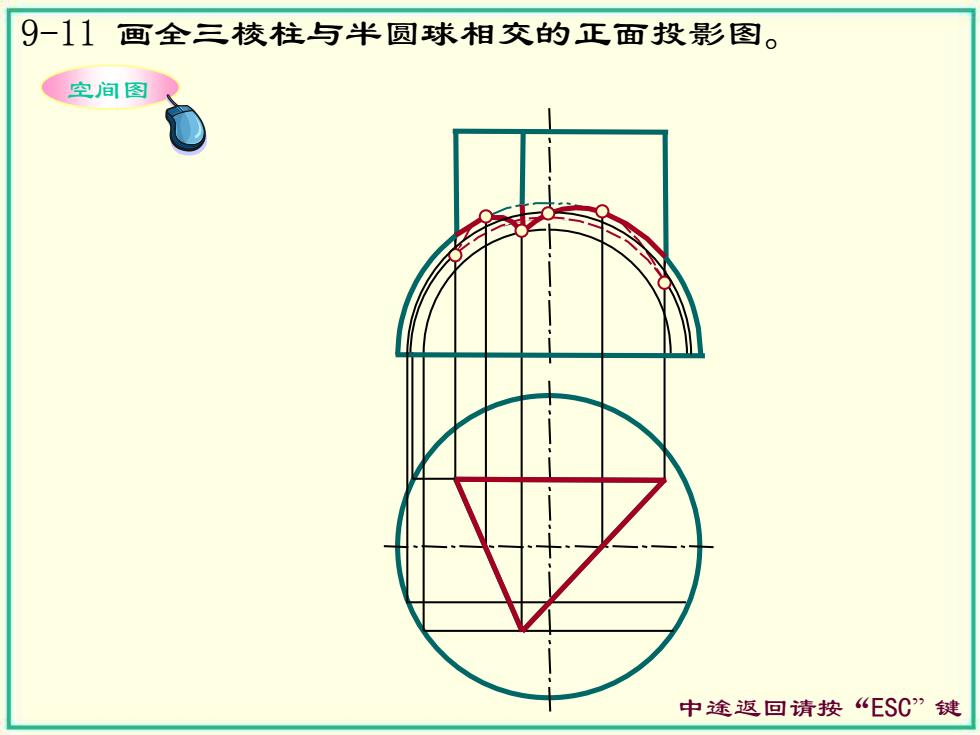

9-11画全三棱柱与半圆球相交的正面投影图。 空间图 中途返回请按“ESC”键

9-11 画全三棱柱与半圆球相交的正面投影图。 中途返回请按“ESC” 键 空间图

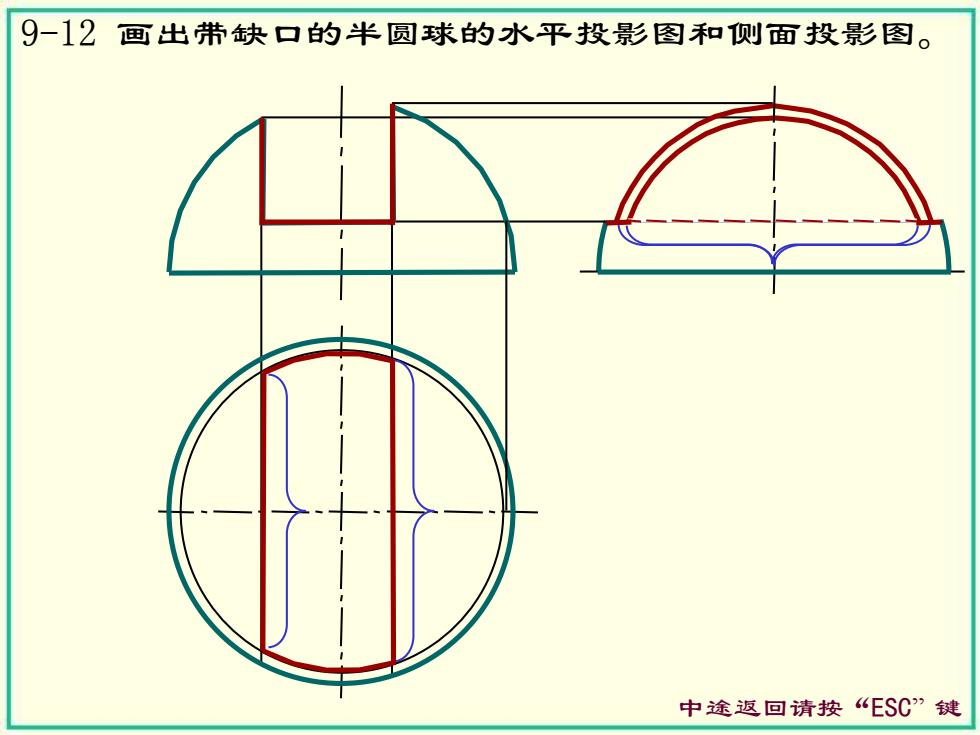

9-12画出带缺口的半圆球的水平投影图和侧面投影图。 中途返回请按“ESC”键

9-12 画出带缺口的半圆球的水平投影图和侧面投影图。 中途返回请按“ESC” 键

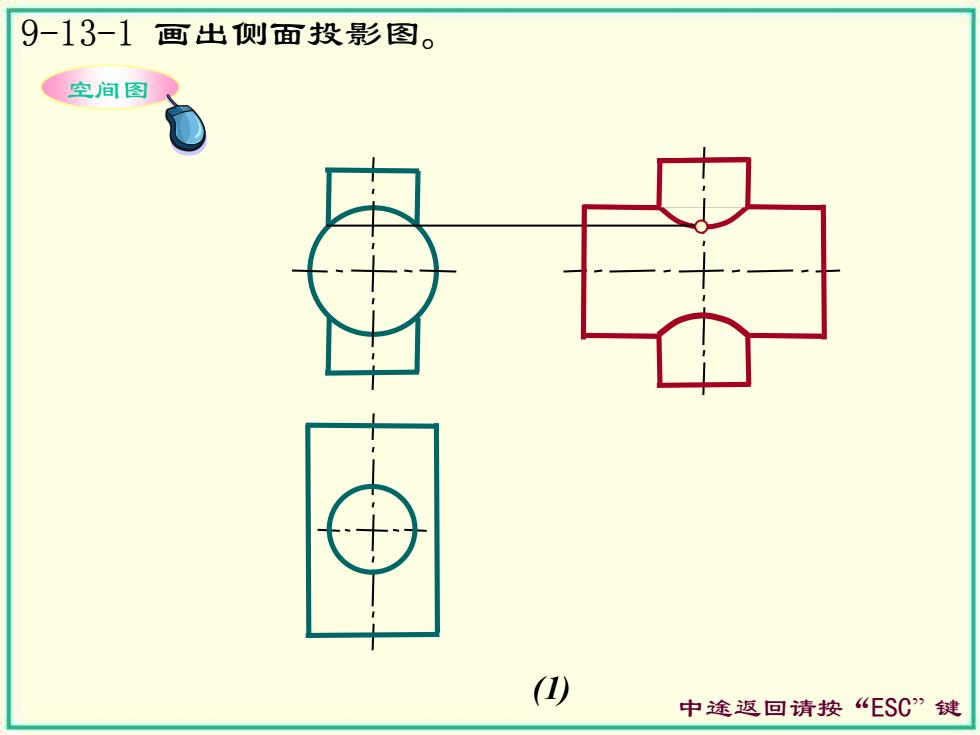

9-13-1画出侧面投影图。 空间图 () 中途返回请按“ESC”键

9-13-1 画出侧面投影图。 (1) 中途返回请按“ESC” 键 空间图

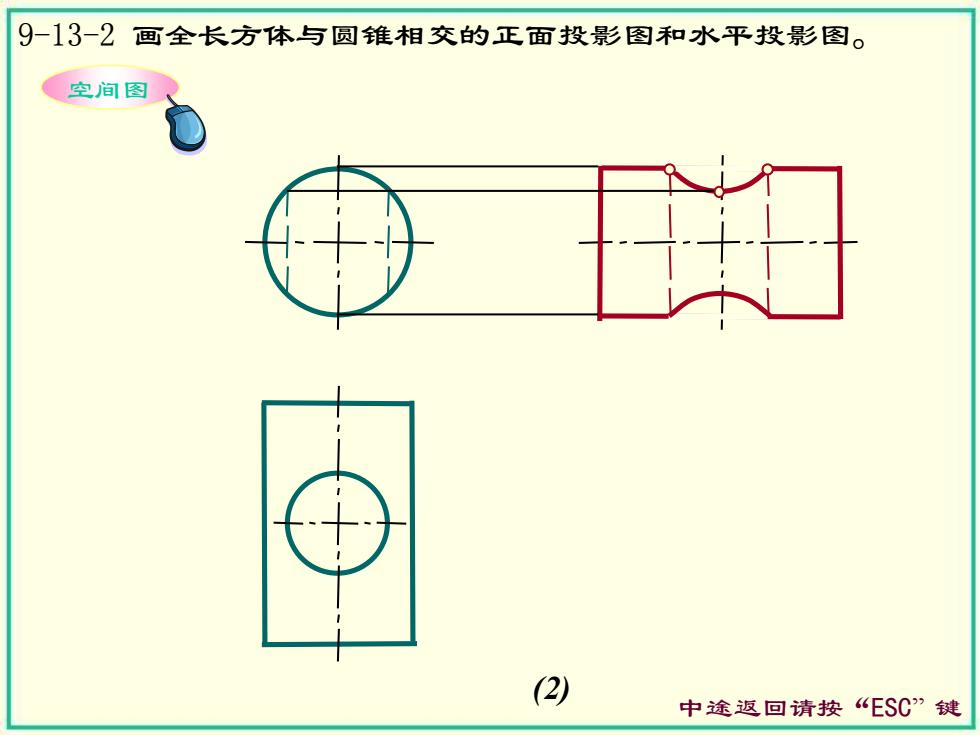

9-13-2画全长方体与圆锥相交的正面投影图和水平投影图。 空间图 (2) 中途返回请按“ESC”键

9-13-2 画全长方体与圆锥相交的正面投影图和水平投影图。 (2) 中途返回请按“ESC” 键 空间图
