(2)其他编程元件地址分配表 表5-2其他编程元件的地址分配表 编程元件 编程地址 PT值 作 用 3 50 启动时的第一段延时 定时器 T38 50 启动时的第二段延 (100ms) T39 30 停车时的第一段征时 30 停车时的第二段延 M0.0 停车时保特第一段延时 辅助球电器 M0.1 停车时保持第二段延时 四、实验步骤 1.在断电状态下， 连接好PC/PPI电缆 2.打开PL,C的前盖，将运行模式选择开关拨到STOP位置，此时PLC处于停 止状态，或者用鼠标单击工具条中的STOP按钮“。”，可以进行程序编写。 3.在作为编程器的PC上，运行STEP7 Micro/NIN编程软件 4,用菜单命令 文件一新建 生成一个新项目，或者用菜单命令“文件 →打开” ,打开一个已有的项目。或者用菜单命令“文件→另存为”，可修改项 目的名称。 5.用菜单命令“PLC→类型”，设置PLC的型号。 6.设置通信参数。 7 编写控制程序 8.用鼠标单击工具条中的“编译”按钮或“全部编译”按钮来编译输入的 程序。 9.下载程序文件到PLC。 1O.将运行模式选择开关拨到RUN位置，或者用鼠标单击工具条的RUN(运 行)按钮：N ”,使PLC进入运行方式。 11.按下启动按钮SB1,观察电动机M1是否立即启动运行，5s后电动机M2 能否自动启动运行，再经过5s,电动机M3能否自动启动运行，如果电动机能够 按照M1、M2、M3的顺序间隔5s依次启动运行，则顺序启动程序正确。 12.按下停止按钮SB1,观察电动机M3是否立即停止运行，3s后电动机M2 能否自动停止运行，再经 3s,电 能否自动停 止运行 如果电动机能够 按照M3、M2、M1的顺序间隔3s依次停止运行，则顺序停止程序正确。 13.再次按下启动按钮SB1,如果系统能够重新按照M1、M2、M3的顺序依 次启动运行，并能在按下停止按钮后按照M3、M2、M1的顺序依次停车，则程序 调试结束。 五、思考题 1.对于定时器，如果选择的编程元件是T33、T34、T35、T36,每个定时器的 PT值是多少？ 2.思考利用顺序控制继电器(SCR)完成顺序控制和步进控制优点
27 （2）其他编程元件地址分配表 表 5-2 其他编程元件的地址分配表 编程元件 编程地址 PT 值 作 用 定时器 （100ms） T37 50 启动时的第一段延时 T38 50 启动时的第二段延时 T39 30 停车时的第一段延时 T40 30 停车时的第二段延时 辅助继电器 M0.0 — 停车时保持第一段延时 M0.1 — 停车时保持第二段延时 四、 实验步骤 1．在断电状态下，连接好 PC/PPI 电缆。 2．打开 PLC 的前盖，将运行模式选择开关拨到 STOP 位置，此时 PLC 处于停 止状态，或者用鼠标单击工具条中的 STOP 按钮“ ”，可以进行程序编写。 3．在作为编程器的 PC 上，运行 STEP7 Micro/WIN 编程软件。 4．用菜单命令“文件→新建”，生成一个新项目，或者用菜单命令“文件 →打开”，打开一个已有的项目。或者用菜单命令“文件→另存为”，可修改项 目的名称。 5．用菜单命令“PLC→类型”，设置 PLC 的型号。 6．设置通信参数。 7．编写控制程序。 8．用鼠标单击工具条中的“编译”按钮或“全部编译”按钮来编译输入的 程序。 9．下载程序文件到 PLC。 10．将运行模式选择开关拨到 RUN 位置，或者用鼠标单击工具条的 RUN（运 行）按钮“ ”，使 PLC 进入运行方式。 11．按下启动按钮 SB1，观察电动机 M1 是否立即启动运行，5s 后电动机 M2 能否自动启动运行，再经过 5s，电动机 M3 能否自动启动运行，如果电动机能够 按照 M1、M2、M3 的顺序间隔 5s 依次启动运行，则顺序启动程序正确。 12．按下停止按钮 SB1，观察电动机 M3 是否立即停止运行，3s 后电动机 M2 能否自动停止运行，再经过 3s，电动机 M1 能否自动停止运行，如果电动机能够 按照 M3、M2、M1 的顺序间隔 3s 依次停止运行，则顺序停止程序正确。 13．再次按下启动按钮 SB1，如果系统能够重新按照 M1、M2、M3 的顺序依 次启动运行，并能在按下停止按钮后按照 M3、M2、M1 的顺序依次停车，则程序 调试结束。 五、 思考题 1. 对于定时器，如果选择的编程元件是 T33、T34、T35、T36，每个定时器的 PT 值是多少？ 2. 思考利用顺序控制继电器（SCR）完成顺序控制和步进控制优点
3.如果启动间隔和停车间隔是相同的，可否只用两个定时器，使其既能完成启 动时的时间间隔控制，又能完成停车时的时间间隔控制。 在参考梯形图程序中，M0.0及M0.1的作用是 在参考梯形图程序中，如果在M0.0(M0.1)的线圈前，不串联T40的动断触 点时，会出现什么情况？ 6。你自己编写的控制程序，在调试中是否出现了问题，如有，是如何解决的？ 六、 参考梯形图程序 1网络1网络标题 网络注释■ 02 s) s0.1 R) 网络2 s0.0 SCR 网络3 人 网络41 00.0 T37 TON 100ms 2
28 3. 如果启动间隔和停车间隔是相同的，可否只用两个定时器，使其既能完成启 动时的时间间隔控制，又能完成停车时的时间间隔控制。 4. 在参考梯形图程序中，M0.0 及 M0.1 的作用是什么？ 5. 在参考梯形图程序中，如果在 M0.0（M0.1）的线圈前，不串联 T40 的动断触 点时，会出现什么情况？ 6. 你自己编写的控制程序，在调试中是否出现了问题，如有，是如何解决的？ 六、 参考梯形图程序

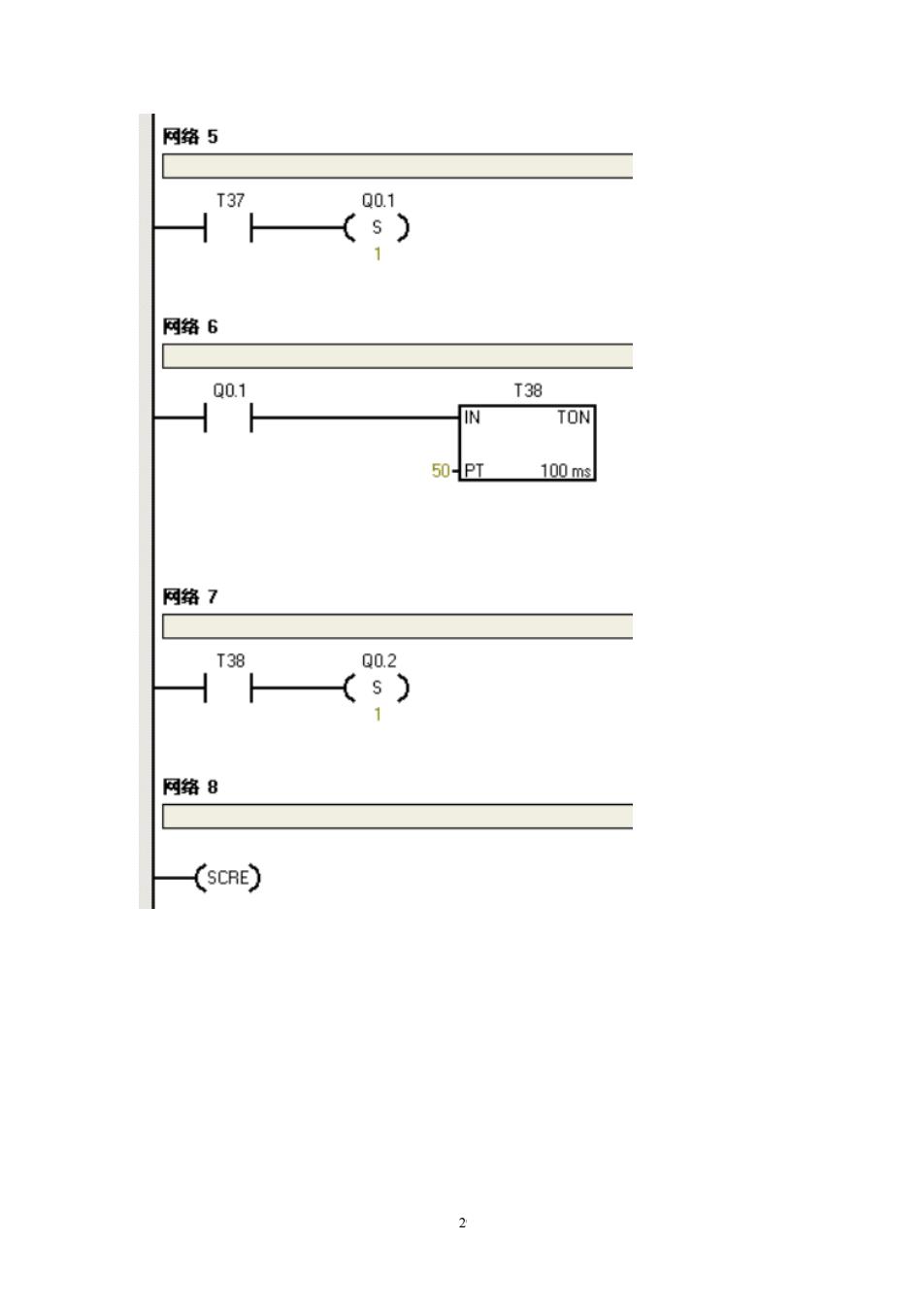

网络5 T37 Q0.1 (s) 网络6 Q01 T38 TON 50-PT 100ms 网络7 网路8 SCRE
29
网络9网络标题 网洛注释 101 S01 (s) 1 s0.0 (R) 网络10 s0.1 SCR 网络11 SM0.0 T39 N TON 100m
30
网络12 T39 00.1 (R) T40 N TON 30-PT 100ms 网络13 1159 Q0.0 ( 1 网络14 SCRE
31
