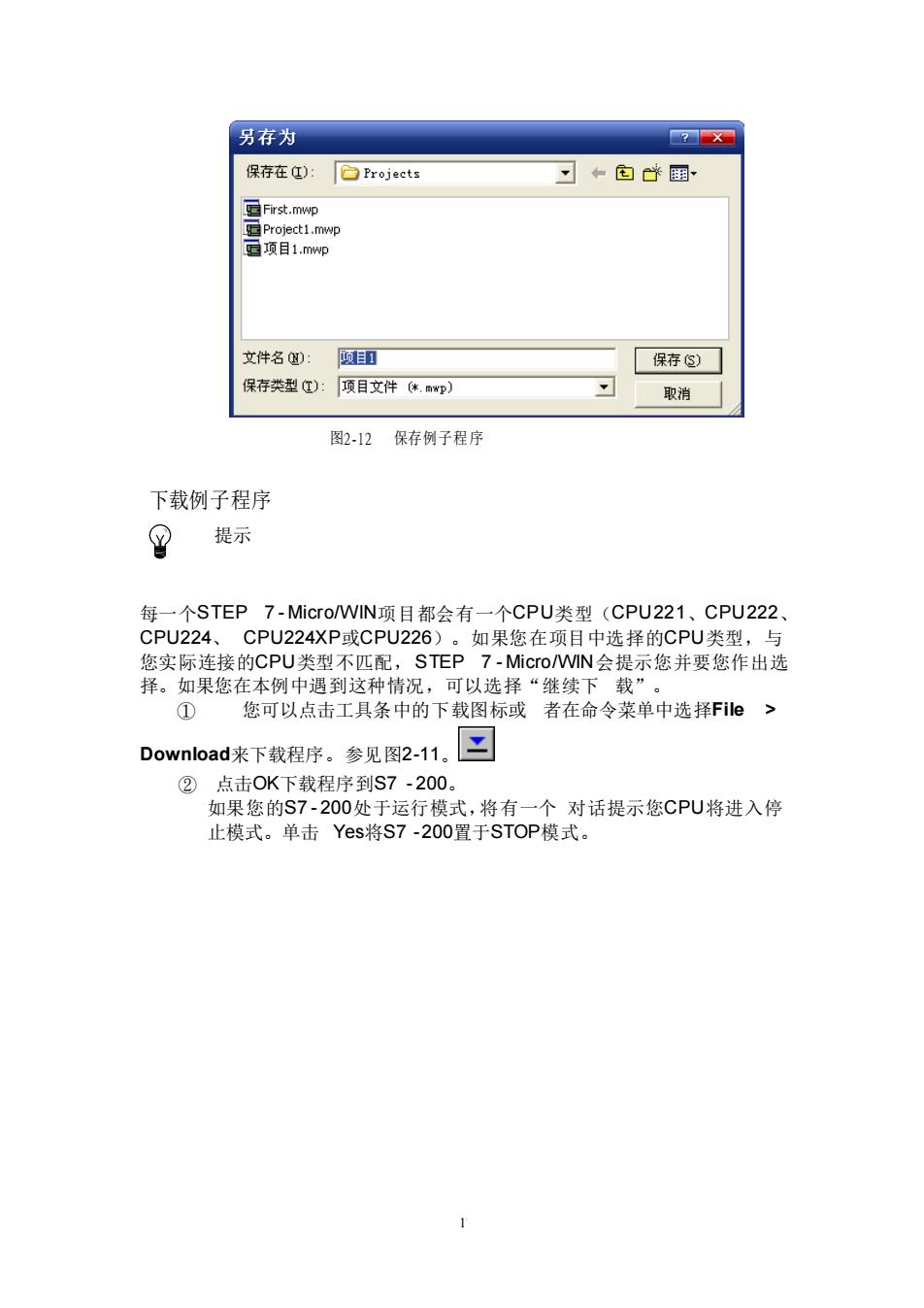

另存为 保存在g):白Projects ←白心国 Frs丈.mwwp 项 t1.mwp 文件名的：面 保存) 保存类型工)：项目文件体.wp) 取消 图212保存侧子程序 下载例子程序 Y 提示 每一个STEP7-Micro/WIN项目都会有一个CPU类型(CPU221、CPU222、 cp11224 CPU224XP或CPU226) 您实际连接的CPU类型不匹配，STEP 如果您在项目中选择的CPU类型，2 -Micro/WIN会提示您并要您作出选 择。如果您在本例中遇到这种情况，可以选择“继续下载”。 D 您可以点击工具条中的下载图标或者在命令菜单中选择Fie> Download来下载程序。参见图2-11。 回 ②点击OK下载程序到S7-200 如果您的S7-200处于运行模式，将有一个对话提示您CPU将进入停 止模式。单击Yes将S7-200置于STOP模式
17 图2-12 保存例子程 序 下载例子程序 提示 每一个STEP 7 - Micro/WIN项目都会有一个CPU类型（CPU221、CPU222、 CPU224、 CPU224XP或CPU226）。如果您在项目中选择的CPU类型，与 您实际连接的CPU类型不匹配，STEP 7 - Micro/WIN会提示您并要您作出选 择。如果您在本例中遇到这种情况，可以选择“继续下 载”。 ① 您可以点击工具条中的下载图标或 者在命令菜单中选择File > Download来下载程序。参见图2-11。 ② 点击OK下载程序到S7 - 200。 如果您的S7 - 200处于运行模式，将有一个 对话提示您CPU将进入停 止模式。单击 Yes将S7 -200置于STOP模式

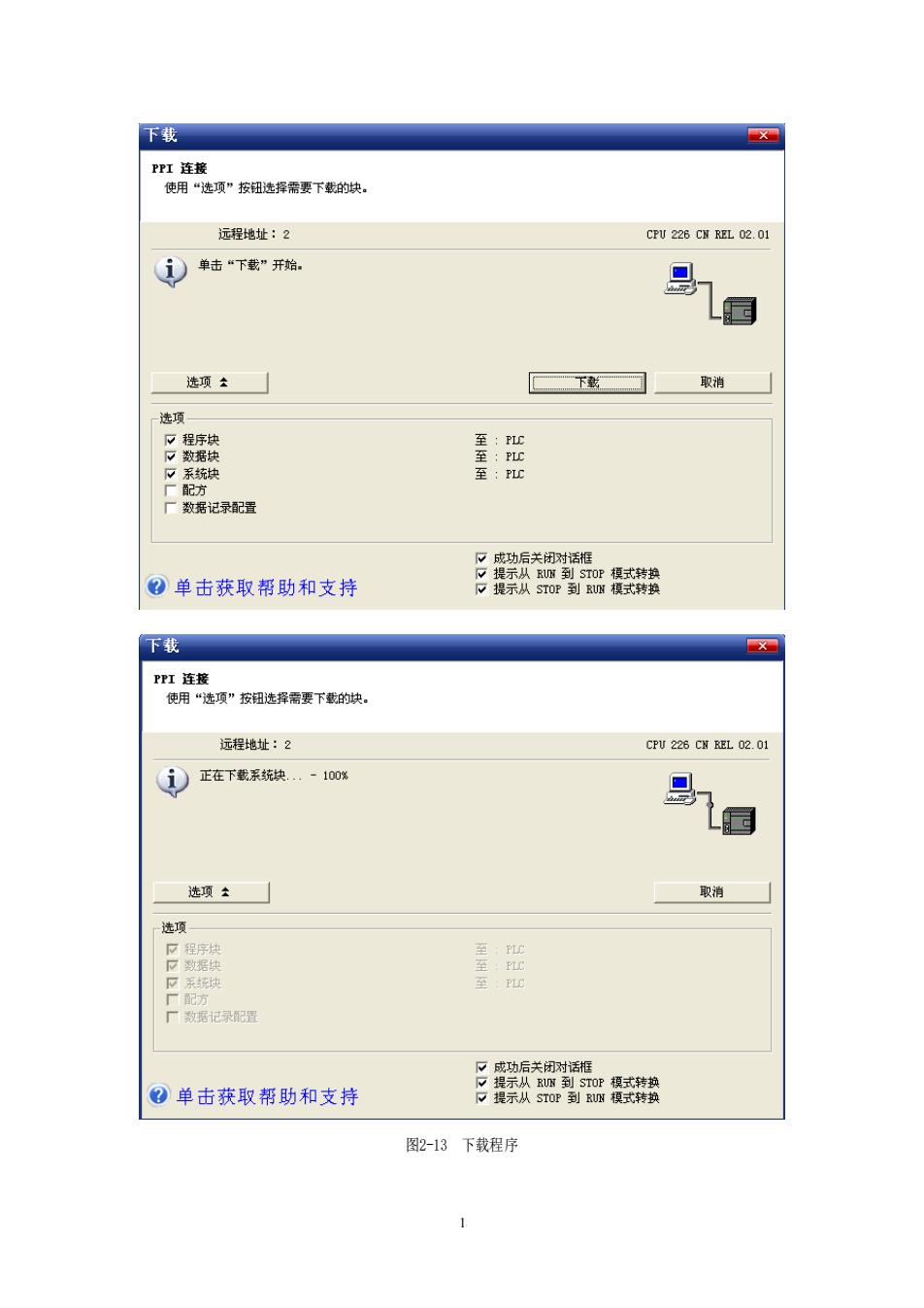

下载 X PI连接 使用“选项”按钮选择需要下的块。 远程地址：2 CPU 226 CN REL 02.01 )单击“下载”开始。 L国 选项 下敌国 取消 月 数记录配 ?单击获取帮助和支持 器 下载 PPT连接 使用“选项”按钮选挥南要下的块。 远程地址：2 cFU26C8L02.01 )正在下截系统块 .-100% L国 选项生 取消 ?单击获取帮助和支持 器器 图2-13下载程序
18 图2-13 下载程序

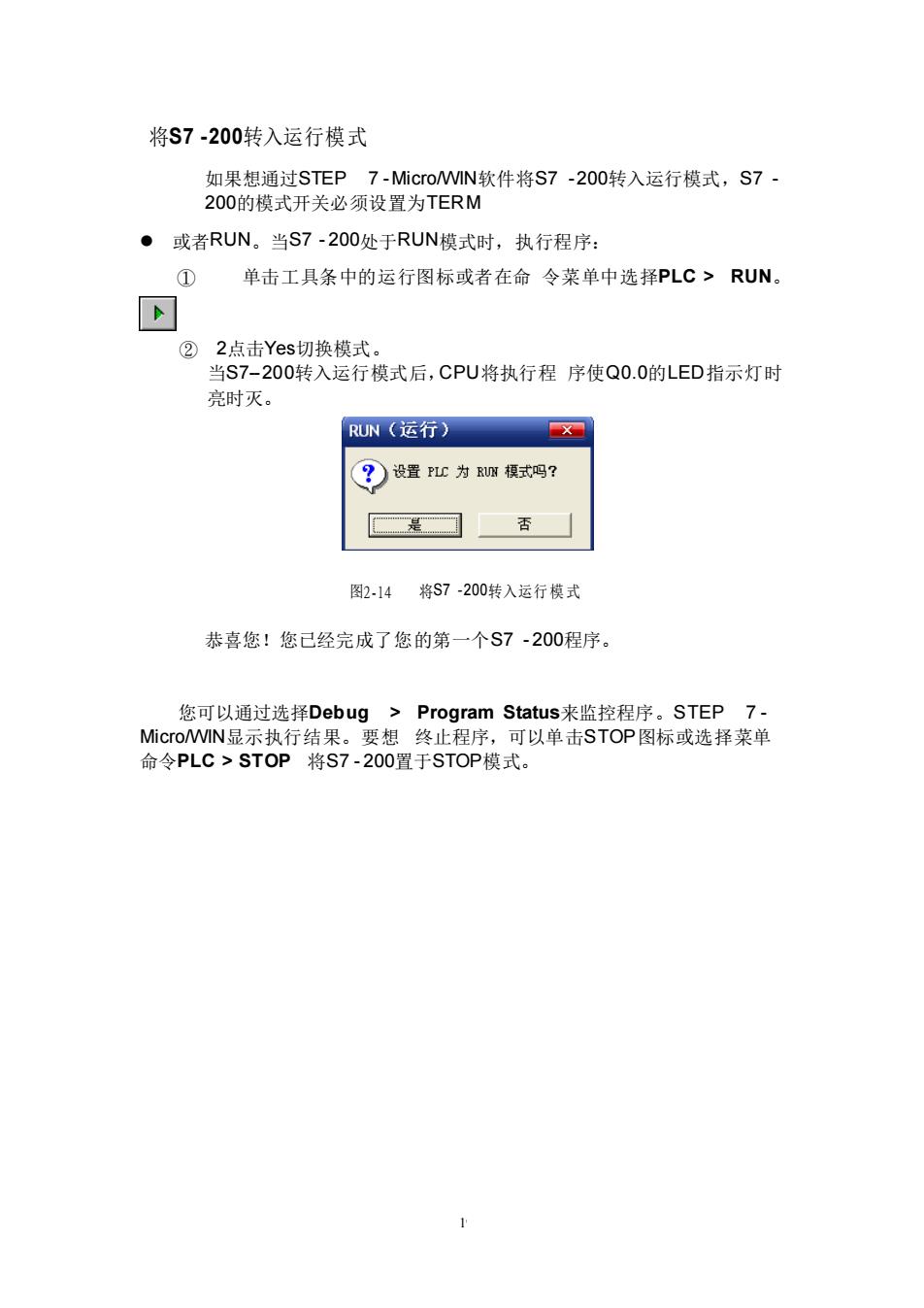

将S7-200转入运行模式 如果想通过STEP7-Micro/WIN软件将S7-200转入运行模式，S7· 200的模式开关必须设置为TERM 或者RUN。当S7-200处于RUN模式时，执行程序： ① 单击工具条中的运行图标或者在命令菜单中选择PLC>RUN。 ②2点击Yes切换模式。 当S7-200转入运行模式后，CPU将执行程序使Q0.0的LED指示灯时 亮时灭。 RLN(运行) 幻 ?)设置为丽模式吗？ 是回否 图2.14将S7-200转入运行模式 恭喜您！您己经完成了您的第一个S7-200程序。 您可以通过选择Debug>Program Status来监控程序。STEP7. Micro/WIN显示执行结果。 程序，可以单击STOP图标或选择菜单 命令PLC>sTOP将S7-200置于STOP模式
19 将S7 -200转入运行模式 如果想通过STEP 7 -Micro/WIN软件将S7 -200转入运行模式，S7 - 200的模式开关必须设置为TERM ⚫ 或者RUN。当S7 - 200处于RUN模式时，执行程序： ① 单击工具条中的运行图标或者在命 令菜单中选择PLC > RUN。 ② 2点击Yes切换模式。 当S7-200转入运行模式后，CPU将执行程 序使Q0.0的LED指示灯时 亮时灭。 图2-14 将S7 -200转入运行 模 式 恭喜您！您已经完成了您的第一个S7 - 200程序。 您可以通过选择Debug > Program Status来监控程序。STEP 7 - Micro/WIN显示执行结果。要想 终止程序，可以单击STOP图标或选择菜单 命令PLC > STOP 将S7 - 200置于STOP模式

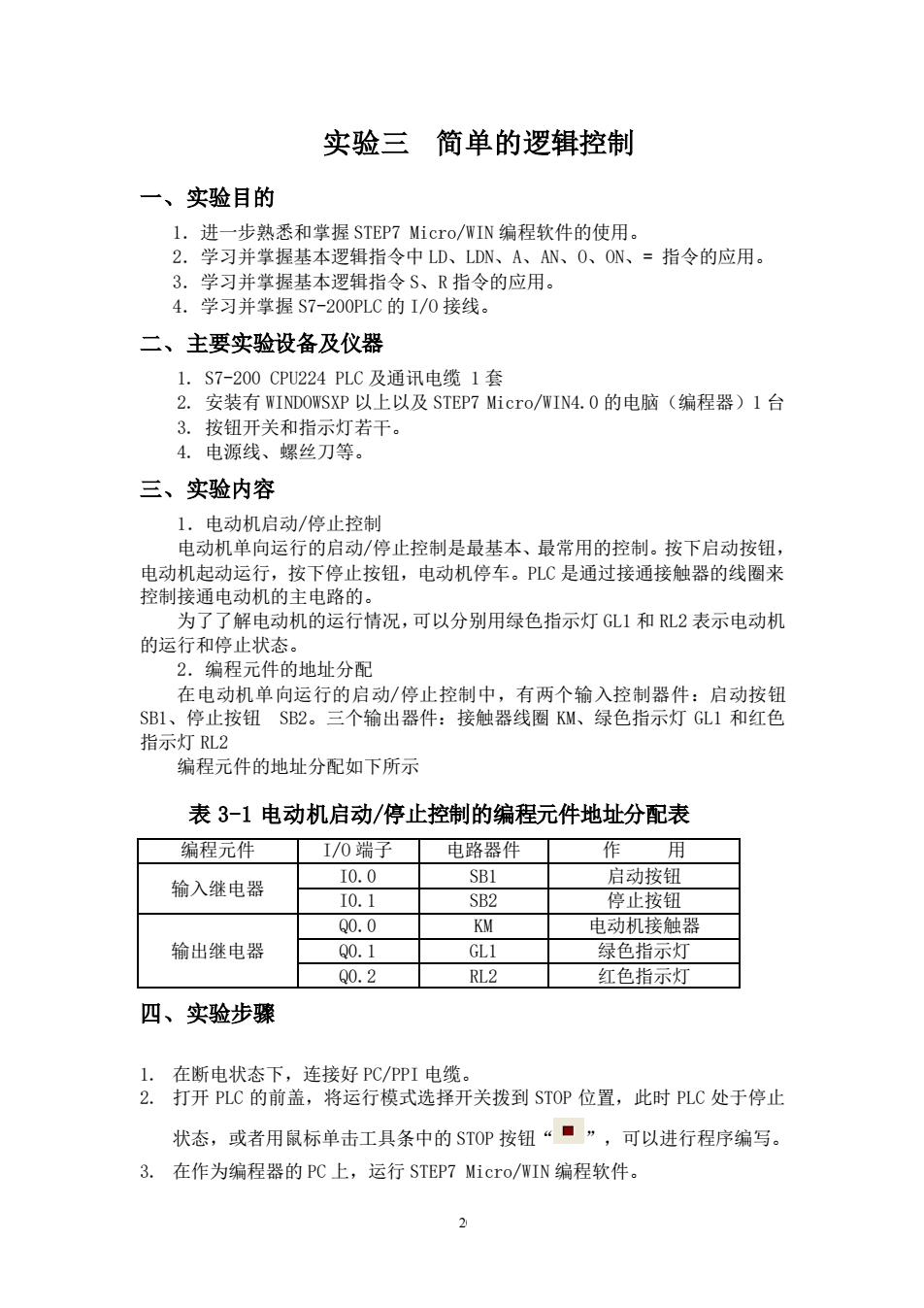

实验三简单的逻辑控制 一、实验目的 1.进一步熟悉和掌握STEP7 Micro/WIN编程软件的使用。 2.学习并掌握基本逻辑指令中LD、LDN、A、AN、O、ON、=指令的应用。 学习并掌握基本逻辑指令S、R指令的应用。 4 学习并学握S7-200PLC的I/0接线。 二、主要实验设备及仪器 1.S7-200CPU224PLC及通讯电缆1套 2.安装有WINDOWSXP以上以及STEP7 Micro/NIN4.0的电脑（编程器）1台 3.按钮开关和指示灯若干。 4.电源线、螺丝刀等。 三、实验内容 1.电动机启动/停止控制 电动机单向运行的启动/停止控制是最基本、最常用的控制。按下启动按钮， 电动机起动运行 按下停止按钮，电动机停车。PLC是通过接通接触器的线圈来 控制接通电动机 的王电路的 为了了解电动机的运行情况，可以分别用绿色指示灯GL1和L2表示电动机 的运行和停止状态。 2.编程元件的地址分配 在电动机单向运行的启动/停止控制中，有两个输入控制器件：启动按钮 SB1、 停止按钮SB2。 三个输出器件：接触器线圈KM、绿色指示灯GL1和红色 指示灯RL2 编程元件的地址分配如下所示 表3-1电动机启动/停止控制的编程元件地址分配表 编程元件 1/0端子电路器件 作 用 输入继电器 10.0 SBI 启动按钮 10.1 SB2 停止按钮 00.0 KM 电动机接触器 输出继电器 Q0.1 GL1 绿色指示灯 90.2 RL2 红色指示灯 四、实验步骤 .在断电状态下，连接好PC/PPI电缆。 2.打开PLC的前盖，将运行模式选择开关拨到STOP位置，此时PLC处于停止 状态，或者用鼠标单击工具条中的STOP按钮“■”，可以进行程序编写 3.在作为编程器的PC上，运行STEP7 Micro/WIN编程软件
20 实验三 简单的逻辑控制 一、实验目的 1．进一步熟悉和掌握 STEP7 Micro/WIN 编程软件的使用。 2．学习并掌握基本逻辑指令中 LD、LDN、A、AN、O、ON、= 指令的应用。 3．学习并掌握基本逻辑指令 S、R 指令的应用。 4．学习并掌握 S7-200PLC 的 I/O 接线。 二、主要实验设备及仪器 1. S7-200 CPU224 PLC 及通讯电缆 1 套 2. 安装有 WINDOWSXP 以上以及 STEP7 Micro/WIN4.0 的电脑（编程器）1 台 3. 按钮开关和指示灯若干。 4. 电源线、螺丝刀等。 三、实验内容 1．电动机启动/停止控制 电动机单向运行的启动/停止控制是最基本、最常用的控制。按下启动按钮， 电动机起动运行，按下停止按钮，电动机停车。PLC 是通过接通接触器的线圈来 控制接通电动机的主电路的。 为了了解电动机的运行情况，可以分别用绿色指示灯 GL1 和 RL2 表示电动机 的运行和停止状态。 2．编程元件的地址分配 在电动机单向运行的启动/停止控制中，有两个输入控制器件：启动按钮 SB1、停止按钮 SB2。三个输出器件：接触器线圈 KM、绿色指示灯 GL1 和红色 指示灯 RL2 编程元件的地址分配如下所示 表 3-1 电动机启动/停止控制的编程元件地址分配表 编程元件 I/O 端子 电路器件 作 用 输入继电器 I0.0 SB1 启动按钮 I0.1 SB2 停止按钮 输出继电器 Q0.0 KM 电动机接触器 Q0.1 GL1 绿色指示灯 Q0.2 RL2 红色指示灯 四、实验步骤 1. 在断电状态下，连接好 PC/PPI 电缆。 2. 打开 PLC 的前盖，将运行模式选择开关拨到 STOP 位置，此时 PLC 处于停止 状态，或者用鼠标单击工具条中的 STOP 按钮“ ”，可以进行程序编写。 3. 在作为编程器的 PC 上，运行 STEP7 Micro/WIN 编程软件

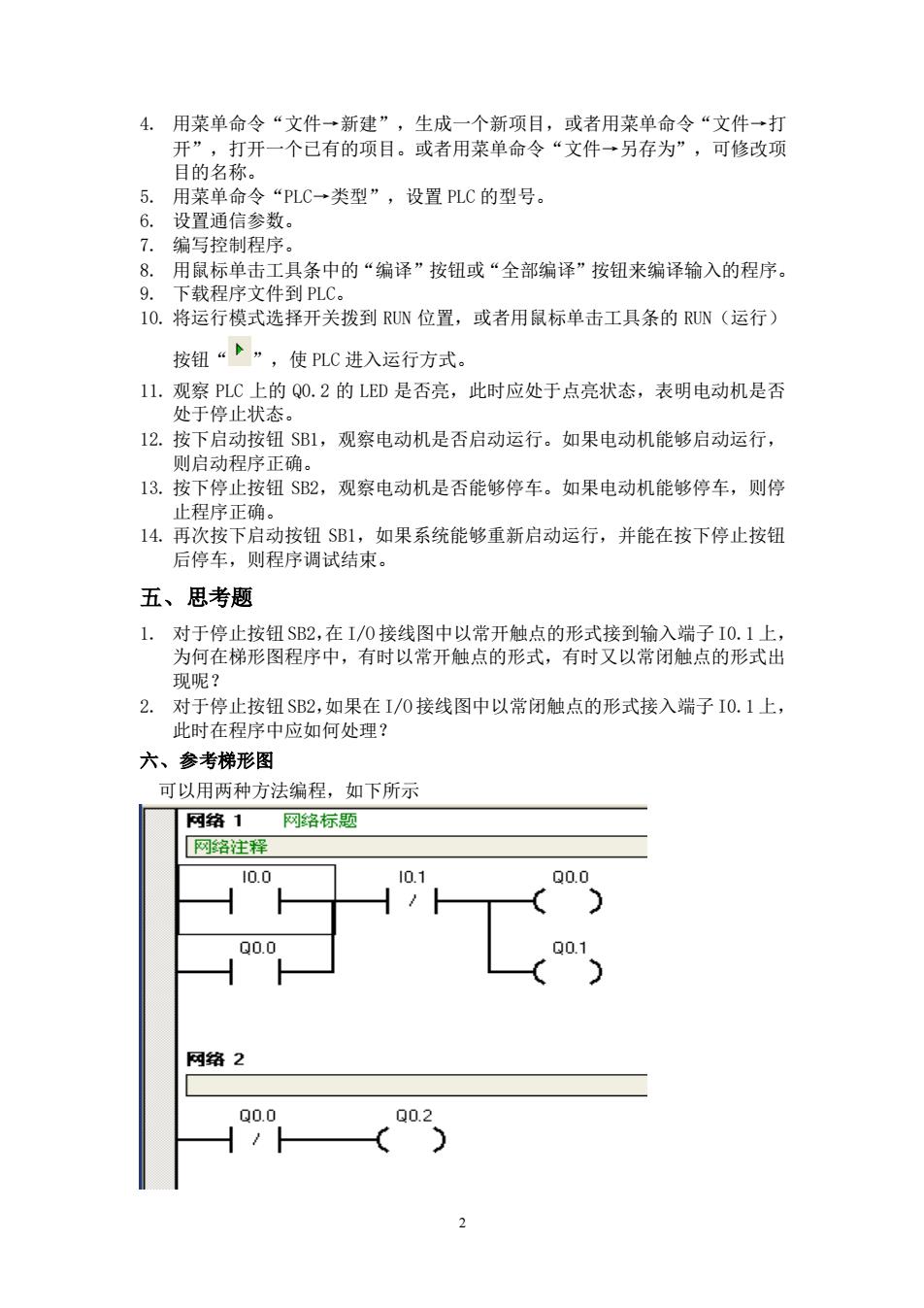

4.用菜单命令“文件一新建”，生成一个新项目，或者用菜单命令“文件一打 开” 打开一个已有的项目。或者用菜单命令“文件一另存为”，可修改项 目的名 用菜单命令“PLC一类型”，设置PLC的型号。 6.设置通信参数。 7.编写控制程序。 8.用鼠标单击工具条中的“编译”按钮或“全部编译”按钮来编译输入的程序 、载积 T件到PLd 10.将运行模式选择开关拨到RUN位置，或者用鼠标单击工具条的RUN(运行) 按钮“”，使PLC进入运行方式。 11.观察PLC上的Q0.2的LD是否亮，此时应处于点亮状态，表明电动机是否 处于停止状态。 12.按下启动按钮SB1,观察电动机是否启动运行。如果电动机能够启动运行， 则启动程序正确。 13.按下停止按钮SB2,观察电动机是否能够停车。如果电动机能够停车，则停 止程序正确。 14.再次按下启动按钮SB1,如果系统能够重新启动运行，并能在按下停止按钮 后停车，则程序调试结束。 五、思考题 1.对于停止按钮SB2,在I/0接线图中以常开触点的形式接到输入端子I0.1上， 为何在梯形图程序中，有时以常开触点的形式，有时又以常闭触点的形式出 和呢？ 对于停止按钮SB2,如果在I/0接线图中以常闭触点的形式接入端子I0.1上， 此时在程序中应如何处理？ 六、参考梯形图 可以用两种方法编程，如下所示 网络1 网格标题 网客注择 10.0 10.1 Q0.0 0.0 网络2 0.0
21 4. 用菜单命令“文件→新建”，生成一个新项目，或者用菜单命令“文件→打 开”，打开一个已有的项目。或者用菜单命令“文件→另存为”，可修改项 目的名称。 5. 用菜单命令“PLC→类型”，设置 PLC 的型号。 6. 设置通信参数。 7. 编写控制程序。 8. 用鼠标单击工具条中的“编译”按钮或“全部编译”按钮来编译输入的程序。 9. 下载程序文件到 PLC。 10. 将运行模式选择开关拨到 RUN 位置，或者用鼠标单击工具条的 RUN（运行） 按钮“ ”，使 PLC 进入运行方式。 11. 观察 PLC 上的 Q0.2 的 LED 是否亮，此时应处于点亮状态，表明电动机是否 处于停止状态。 12. 按下启动按钮 SB1，观察电动机是否启动运行。如果电动机能够启动运行， 则启动程序正确。 13. 按下停止按钮 SB2，观察电动机是否能够停车。如果电动机能够停车，则停 止程序正确。 14. 再次按下启动按钮 SB1，如果系统能够重新启动运行，并能在按下停止按钮 后停车，则程序调试结束。 五、思考题 1. 对于停止按钮 SB2，在 I/O 接线图中以常开触点的形式接到输入端子 I0.1 上， 为何在梯形图程序中，有时以常开触点的形式，有时又以常闭触点的形式出 现呢？ 2. 对于停止按钮 SB2，如果在 I/O 接线图中以常闭触点的形式接入端子 I0.1 上， 此时在程序中应如何处理？ 六、参考梯形图 可以用两种方法编程，如下所示
