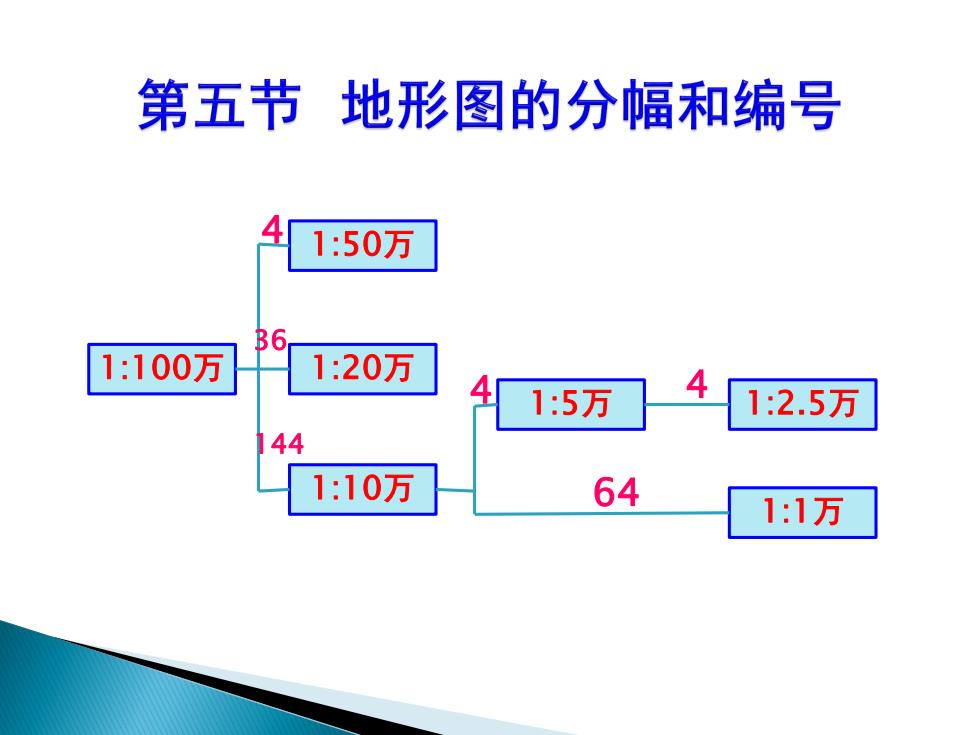

第五节地形图的分幅和编号 4 1:50万 B6 1:100万 1:20万 1:5万 4 1:2.5万 44 1:10万 64 1:1万
1:100万 1:10万 1:20万 1:50万 1:5万 1:1万 1:2.5万 4 36 144 4 4 64

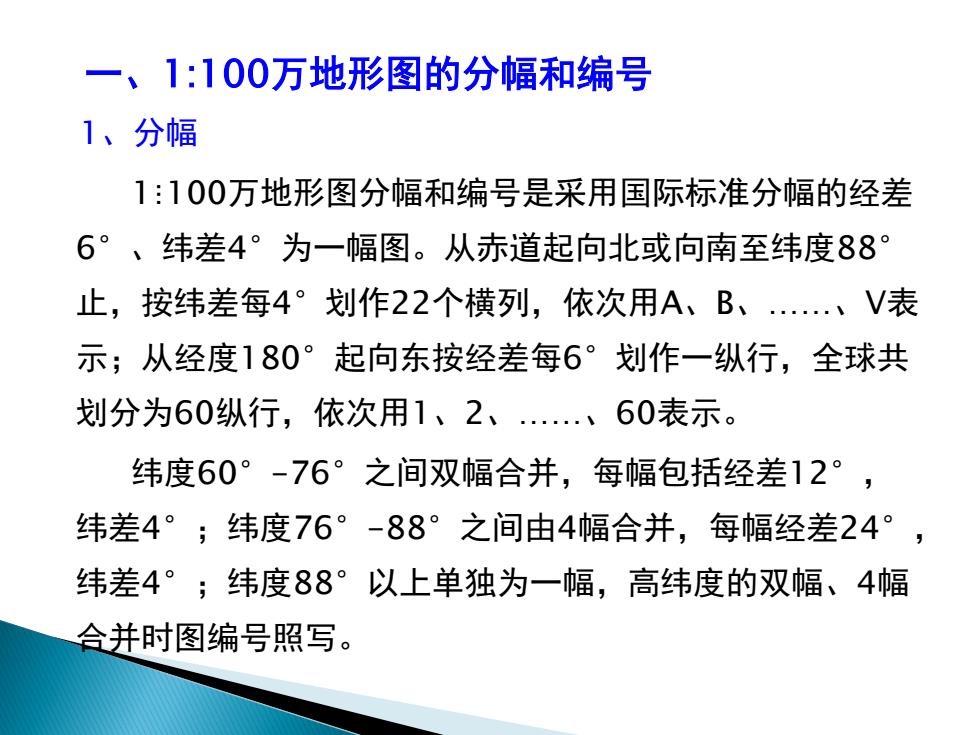

一、1：100万地形图的分幅和编号 1、分幅 1:100万地形图分幅和编号是采用国际标准分幅的经差 6°、纬差4°为一幅图。从赤道起向北或向南至纬度88° 止，按纬差每4°划作22个横列，依次用A、B、.、V表 示；从经度180°起向东按经差每6°划作一纵行，全球共 划分为60纵行，依次用1、2、.、60表示。 纬度60°-76°之间双幅合并，每幅包括经差12°， 纬差4°；纬度76°-88°之间由4幅合并，每幅经差24°， 纬差4°；纬度88°以上单独为一幅，高纬度的双幅、4幅 合并时图编号照写
一、1:100万地形图的分幅和编号 1、分幅 1∶100万地形图分幅和编号是采用国际标准分幅的经差 6°、纬差4°为一幅图。从赤道起向北或向南至纬度88° 止，按纬差每4°划作22个横列，依次用A、B、.、V表 示；从经度180°起向东按经差每6°划作一纵行，全球共 划分为60纵行，依次用1、2、.、60表示。 纬度60°-76°之间双幅合并，每幅包括经差12° ， 纬差4°；纬度76°-88°之间由4幅合并，每幅经差24° ， 纬差4°；纬度88°以上单独为一幅，高纬度的双幅、4幅 合并时图编号照写

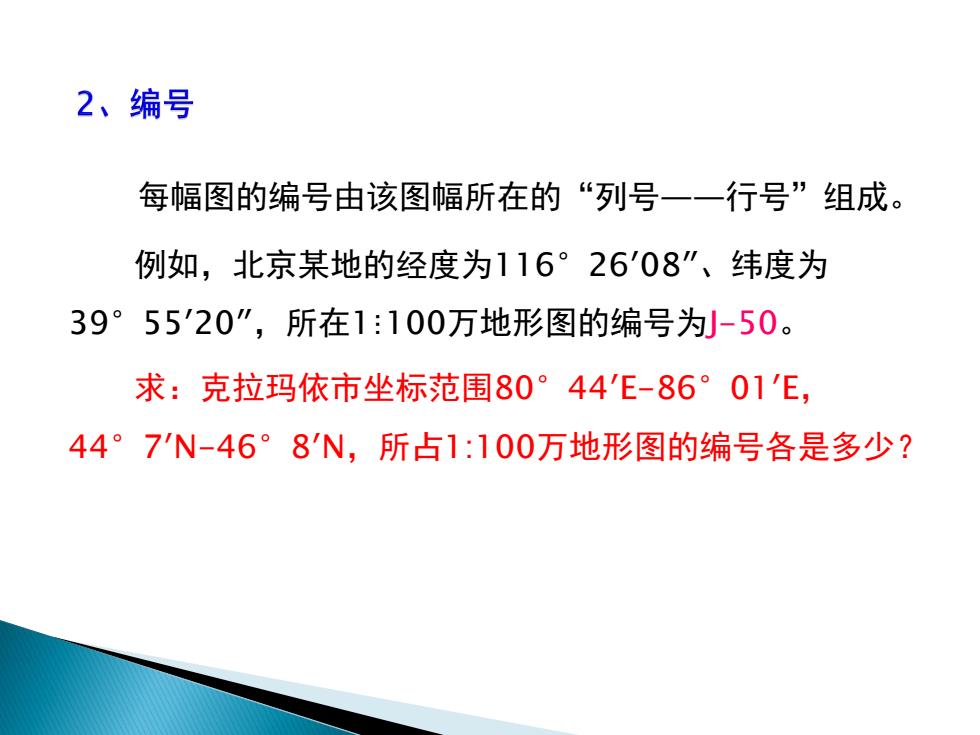

2、编号 每幅图的编号由该图幅所在的“列号一一行号”组成。 例如，北京某地的经度为116°2608”、纬度为 39°55'20”，所在1：100万地形图的编号为-50。 求：克拉玛依市坐标范围80°44E-86°01E, 44°7N-46°8N,所占1：100万地形图的编号各是多少？
每幅图的编号由该图幅所在的“列号——行号”组成。 例如，北京某地的经度为116°26′08″、纬度为 39°55′20″，所在1∶100万地形图的编号为J-50。 求：克拉玛依市坐标范围80°44′E-86°01′E， 44°7′N-46°8′N，所占1:100万地形图的编号各是多少？

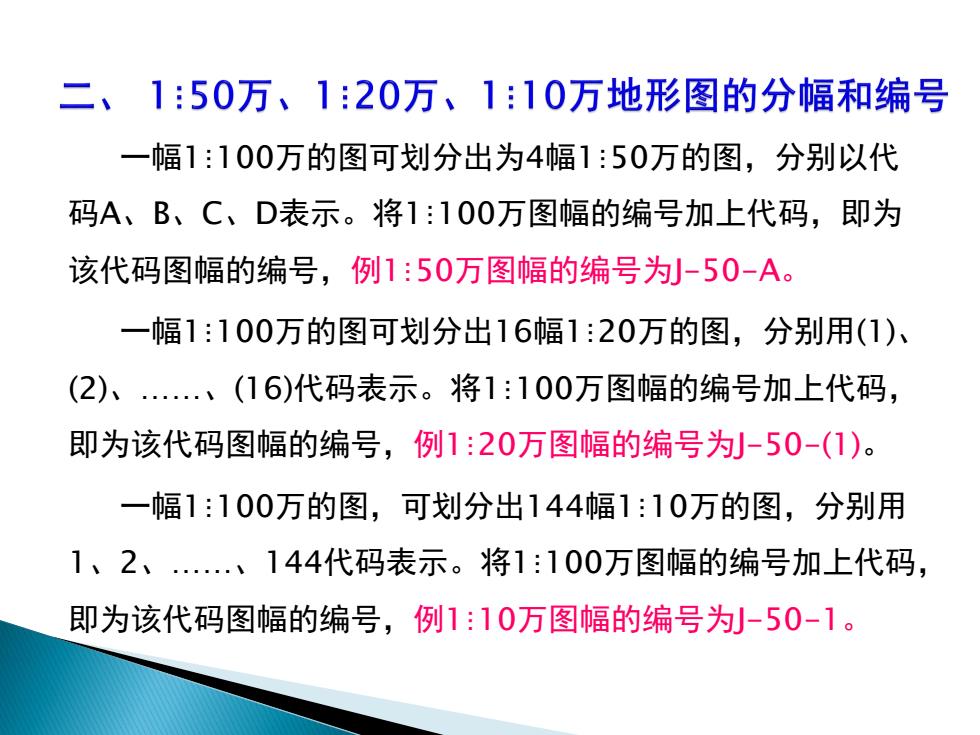

二、1：50万、1：20万、1：10万地形图的分幅和编号 一幅1：100万的图可划分出为4幅1：50万的图，分别以代 码A、B、C、D表示。将1：100万图幅的编号加上代码，即为 该代码图幅的编号，例1：50万图幅的编号为-50-A。 一幅1：100万的图可划分出16幅1：20万的图，分别用(1)、 (2)、.、(16)代码表示。将1：100万图幅的编号加上代码， 即为该代码图幅的编号，例1：20万图幅的编号为-50-(1)。 一幅1：100万的图，可划分出144幅1：10万的图，分别用 1、2、.、144代码表示。将1：100万图幅的编号加上代码， 即为该代码图幅的编号，例1：10万图幅的编号为-50-1
一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代 码A、B、C、D表示。将1∶100万图幅的编号加上代码，即为 该代码图幅的编号，例1∶50万图幅的编号为J-50-A。 一幅1∶100万的图可划分出16幅1∶20万的图，分别用(1)、 (2)、.、(16)代码表示。将1∶100万图幅的编号加上代码， 即为该代码图幅的编号，例1∶20万图幅的编号为J-50-(1)。 一幅1∶100万的图，可划分出144幅1∶10万的图，分别用 1、2、.、144代码表示。将1∶100万图幅的编号加上代码， 即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1

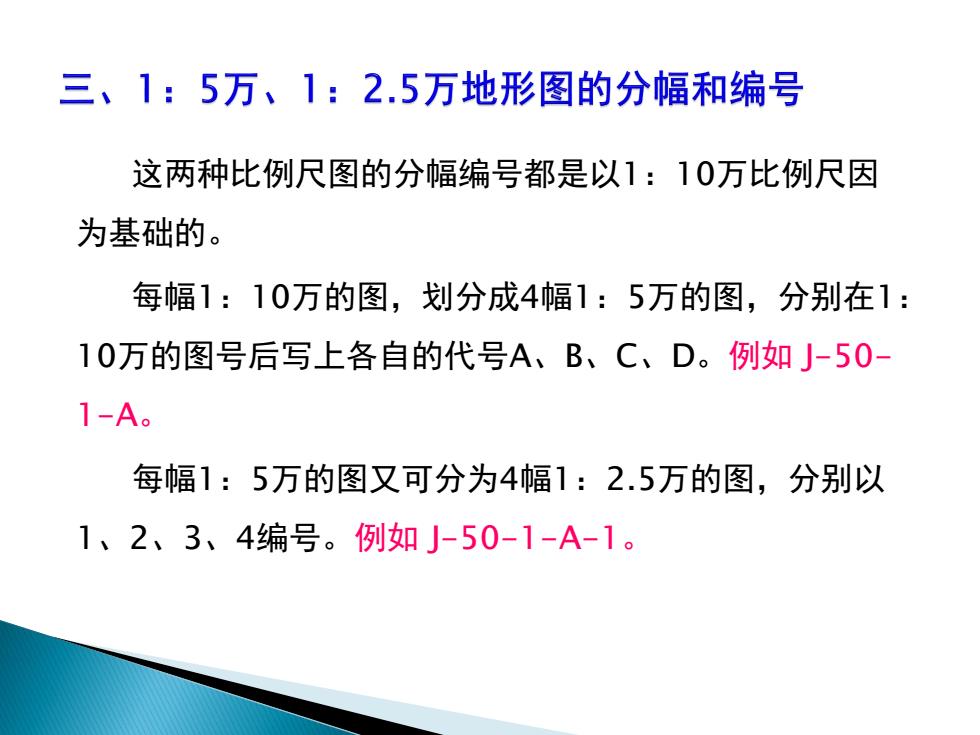

三、1：5万、1：2.5万地形图的分幅和编号 这两种比例尺图的分幅编号都是以1：10万比例尺因 为基础的。 每幅1：10万的图，划分成4幅1：5万的图，分别在1： 10万的图号后写上各自的代号A、B、C、D。例如J-50- 1-A。 每幅1：5万的图又可分为4幅1：2.5万的图，分别以 1、2、3、4编号。例如J-50-1-A-1
这两种比例尺图的分幅编号都是以1：10万比例尺因 为基础的。 每幅1：10万的图，划分成4幅1：5万的图，分别在1： 10万的图号后写上各自的代号A、B、C、D。例如 J-50- 1-A。 每幅1：5万的图又可分为4幅1：2.5万的图，分别以 1、2、3、4编号。例如 J-50-1-A-1
