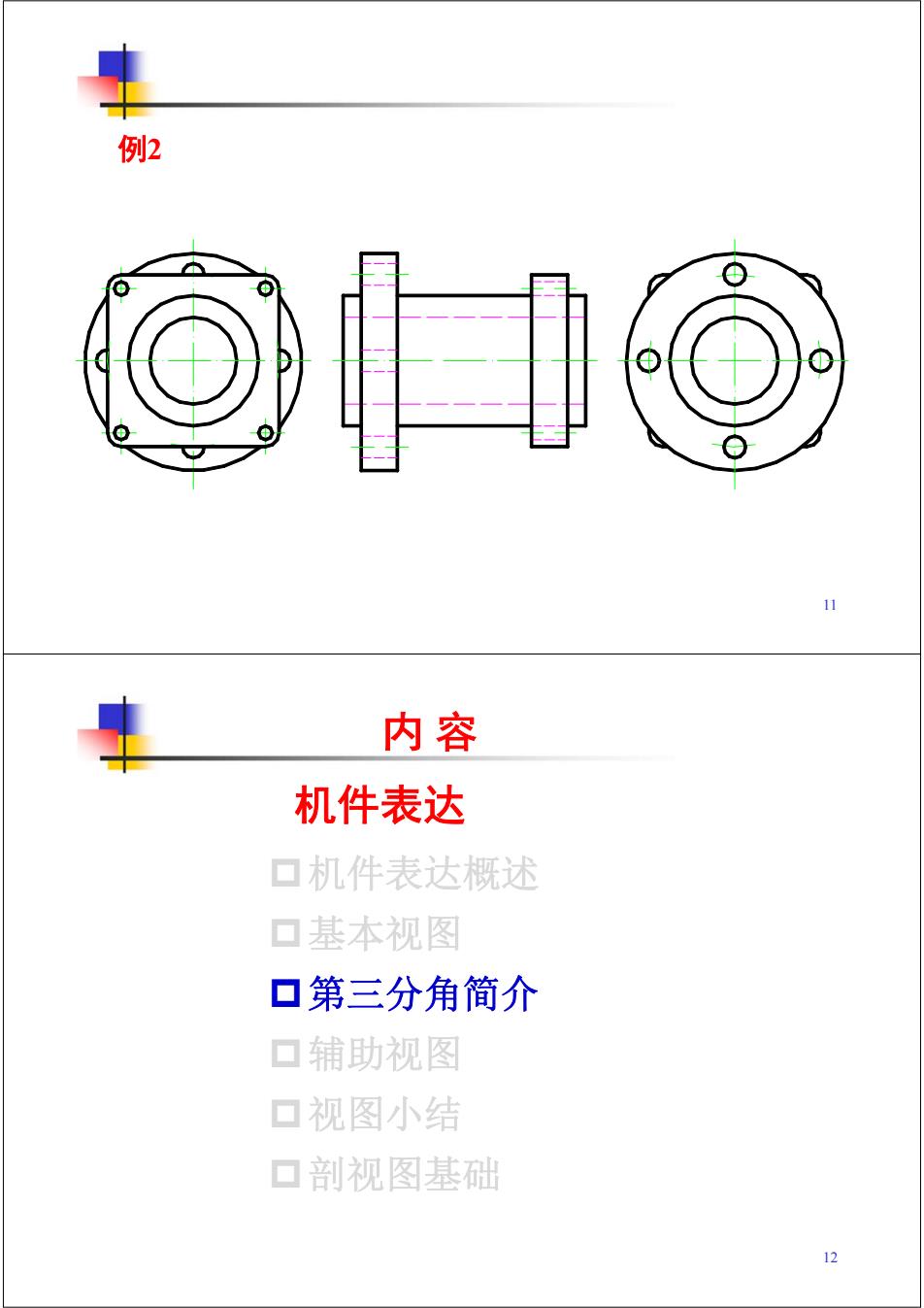

例2 11 内容 机件表达 ▣机件表达概述 口基本视图 口第三分角简介 口辅助视图 ▣视图小结 ▣剖视图基础 12
11 例2 12 机件表达概述 基本视图 第三分角简介 辅助视图 视图小结 剖视图基础 内 容 机件表达
1.第三分角的视图形成及视图名称和配置 (顶视图) (左视图) (前视图) (右视图) (后视图) (底视图) 第三角法中基本视图的名称和配置 第三角法中基本视图的形成 13 2.第一与第三分角视图比较 (仰视图) (顶视图) 00 00 (右视图)（主视图）（左视图）（后视图） (左视图)（前视图)（右视图）（后视图） (俯视图) (底视图) 00 第一角法中基本视图的名称和配置 第三角法中基本视图的名称和配置 第一角法画法标记 第三角法画法标记 14
13 1.第三分角的视图形成及视图名称和配置 （左视图） （后视图） （底视图） （顶视图） （前视图） 第三角法中基本视图的名称和配置 （右视图） 第三角法中基本视图的形成 14 2.第一与第三分角视图比较 第一角法中基本视图的名称和配置 （主视图） （仰视图） （俯视图） （右视图） （后视图） （左视图） （底视图） （顶视图） （前视图） 第三角法中基本视图的名称和配置 （左视图） （右视图）（后视图） 第一角法画法标记 第三角法画法标记
