新大学新品课程 《织鹭学》电子件 第二章整经 2025/1/3 2

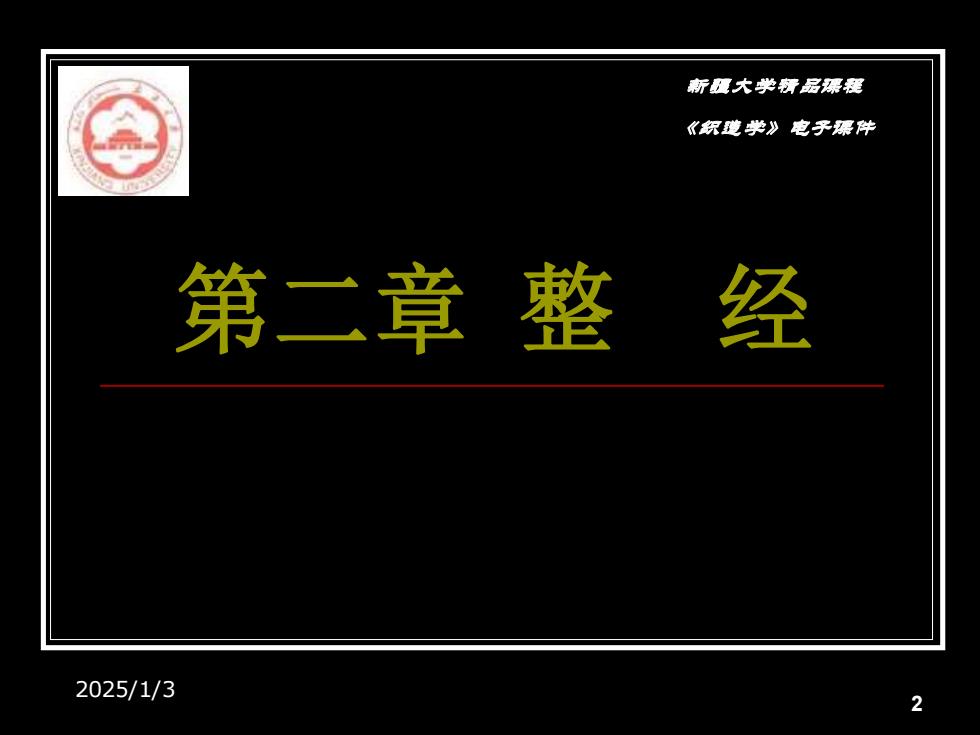

新疆大学精品课程 《织造学》电子课件 2025/1/3 2 第二章 整 经

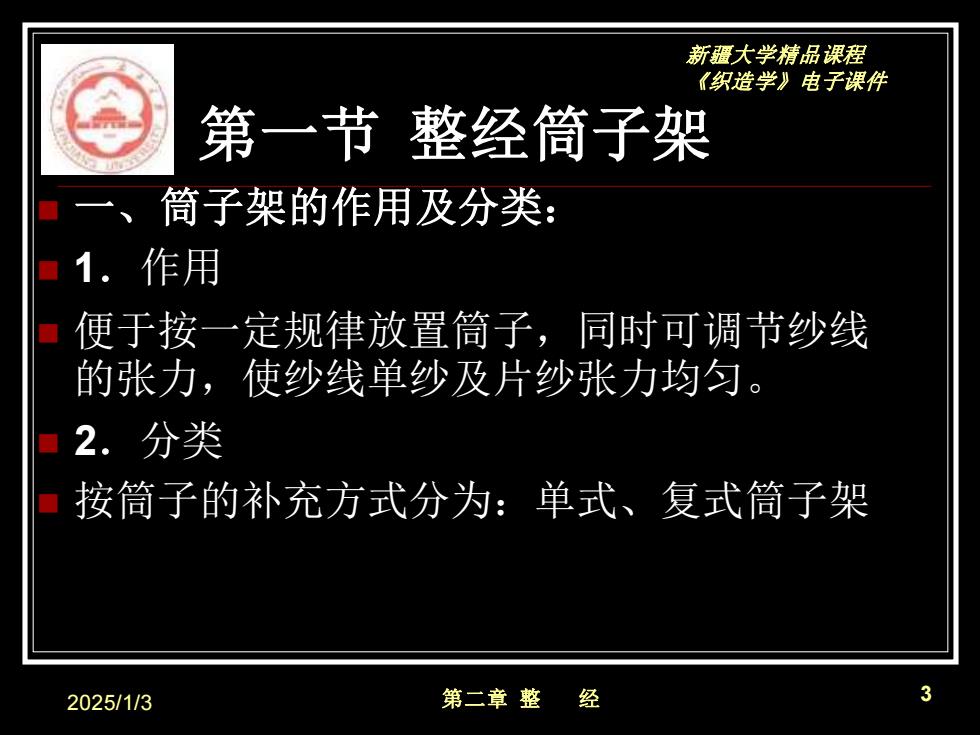

新疆大学精品课程 《织造学》电子课件 第一节整经筒子架 一、 筒子架的作用及分类： ■ 1.作用 便于按一定规律放置筒子，同时可调节纱线 的张力，使纱线单纱及片纱张力均匀。 2.分类 ■按简子的补充方式分为：单式、复式筒子架 2025/1/3 第二章整经 3
新疆大学精品课程 《织造学》电子课件 2025/1/3 第二章 整 经 3 第一节 整经筒子架 ◼ 一、筒子架的作用及分类： ◼ 1．作用 ◼ 便于按一定规律放置筒子，同时可调节纱线 的张力，使纱线单纱及片纱张力均匀。 ◼ 2．分类 ◼ 按筒子的补充方式分为：单式、复式筒子架

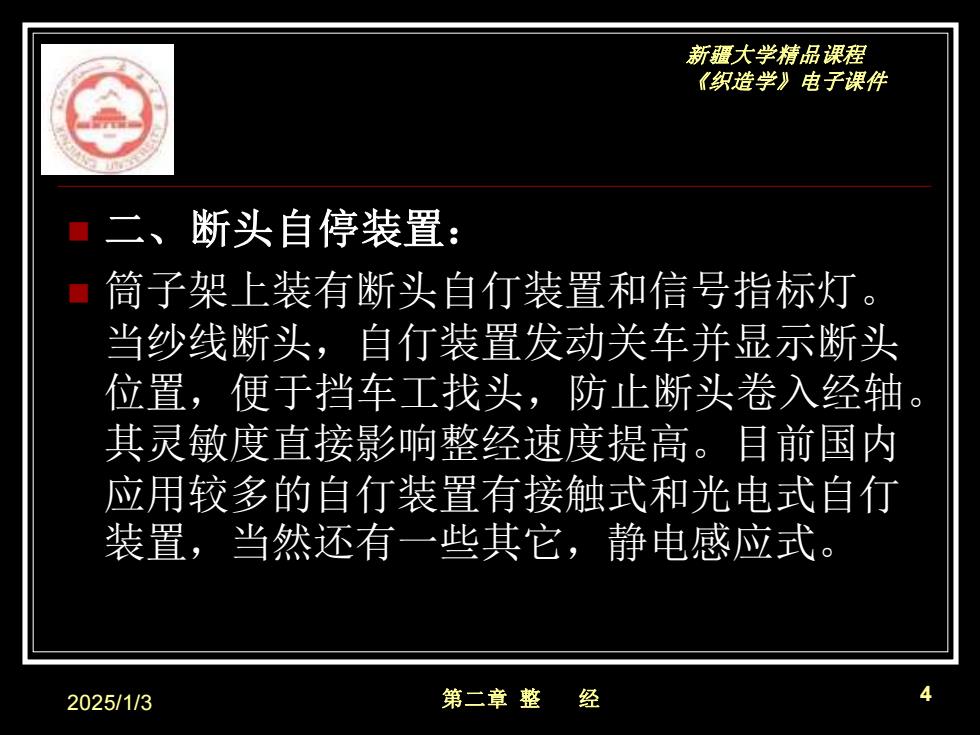

新疆大学精品课程 《织造学》电子课件 二、断头自停装置： ■ 筒子架上装有断头自仃装置和信号指标灯。 当纱线断头，自仃装置发动关车并显示断头 位置，便于挡车工找头，防止断头卷入经轴。 其灵敏度直接影响整经速度提高。目前国内 应用较多的自仃装置有接触式和光电式自仃 装置，当然还有一些其它，静电感应式。 2025/1/3 第二章整 经 4
新疆大学精品课程 《织造学》电子课件 2025/1/3 第二章 整 经 4 ◼ 二、断头自停装置： ◼ 筒子架上装有断头自仃装置和信号指标灯。 当纱线断头，自仃装置发动关车并显示断头 位置，便于挡车工找头，防止断头卷入经轴。 其灵敏度直接影响整经速度提高。目前国内 应用较多的自仃装置有接触式和光电式自仃 装置，当然还有一些其它，静电感应式
新疆大学精品课程 《织造学》电子课件 ■1. 接触式 ■ 纱线是穿过仃经片或仃经钩的，当断头时， 仃经片钩会因自重而落下，便接通电路，发 动关车，该装置灵敏度较低，车间的飞花灰 尘等都有可能使它失灵。（如下图） 2025/113 第二章整经 5
新疆大学精品课程 《织造学》电子课件 2025/1/3 第二章 整 经 5 ◼ 1．接触式 ◼ 纱线是穿过仃经片或仃经钩的，当断头时， 仃经片钩会因自重而落下，便接通电路，发 动关车，该装置灵敏度较低，车间的飞花灰 尘等都有可能使它失灵。（如下图）
新疆大学精品课程 《织造学》电子课件 2.光电式 (a) 先源光心转换器一依人丹反相牌一版伪器咏冲输闪执行网 (b) 2025/1/3 第二章整 经 6
新疆大学精品课程 《织造学》电子课件 2025/1/3 第二章 整 经 6 2．光电式
