AD转换器的主要技术指标 1.分辨率 以输出的工进制的位数表示，位数越多量化误差越小。 FSR △= 2.转换速度 20 完成一次转换所需要的时间。 3.相对精度LSB 实际输出与理论输出的偏离程度。 退出

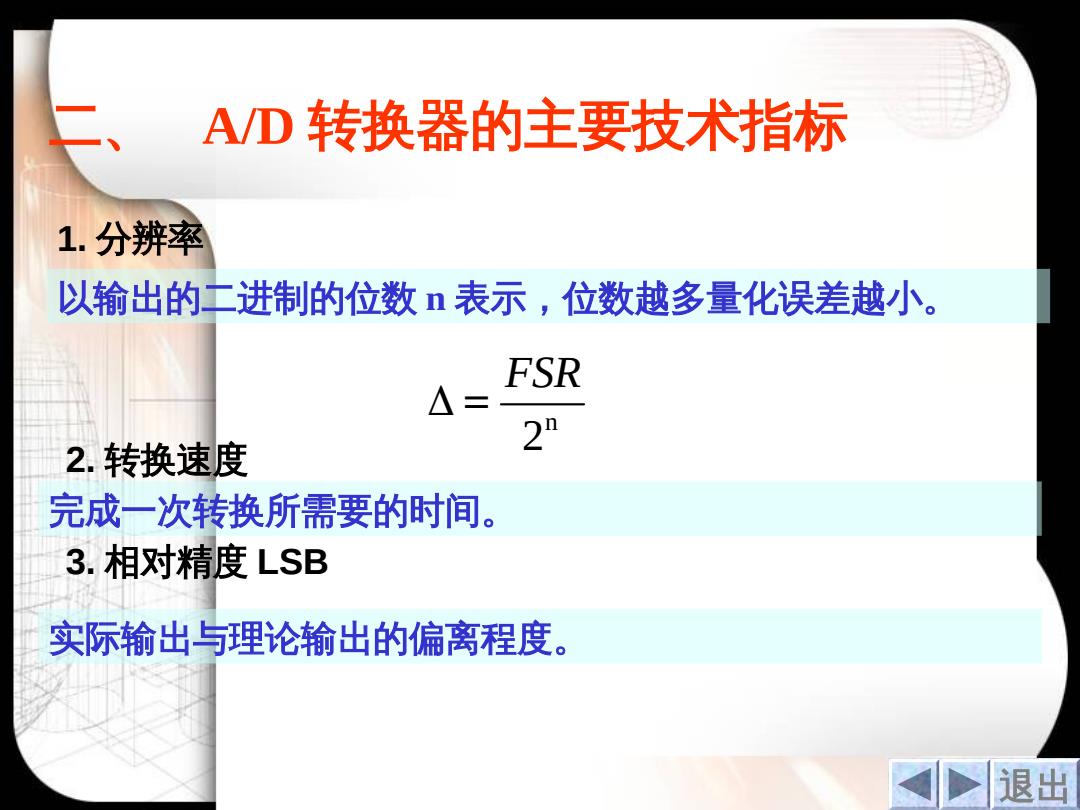

退出 二、 A/D 转换器的主要技术指标 1. 分辨率 以输出的二进制的位数 n 表示，位数越多量化误差越小。 n 2 FSR ＝ 2. 转换速度 完成一次转换所需要的时间。 3. 相对精度 LSB 实际输出与理论输出的偏离程度
三、 逐次逼近型ADC 1.电路组成 DAC 00 D…D 数字量输出 逐次逼近 ST 制 时钟信号源 菁存器 @DA转换器，将数据寄存器中数字量转换成相应的模拟电压去与被测电压 比较。 ②数据寄存器，根据比较器中与输入量的比较结果决定最高位留下还是清除 ,逐位进行，所有位比较完毕后统一输出。 ③电压比较器A,比较数据寄存器中数据对应电压与输入电压； ④时钟，用于实现整机的逻辑控制。 退出
退出 三、 逐次逼近型 ADC 1. 电路组成 ①D/A 转换器，将数据寄存器中数字量转换成相应的模拟电压去与被测电压 比较。 ②数据寄存器，根据比较器中与输入量的比较结果决定最高位留下还是清除 ，逐位进行，所有位比较完毕后统一输出。 ③电压比较器 A ，比较数据寄存器中数据对应电压与输入电压； ④时钟，用于实现整机的逻辑控制
