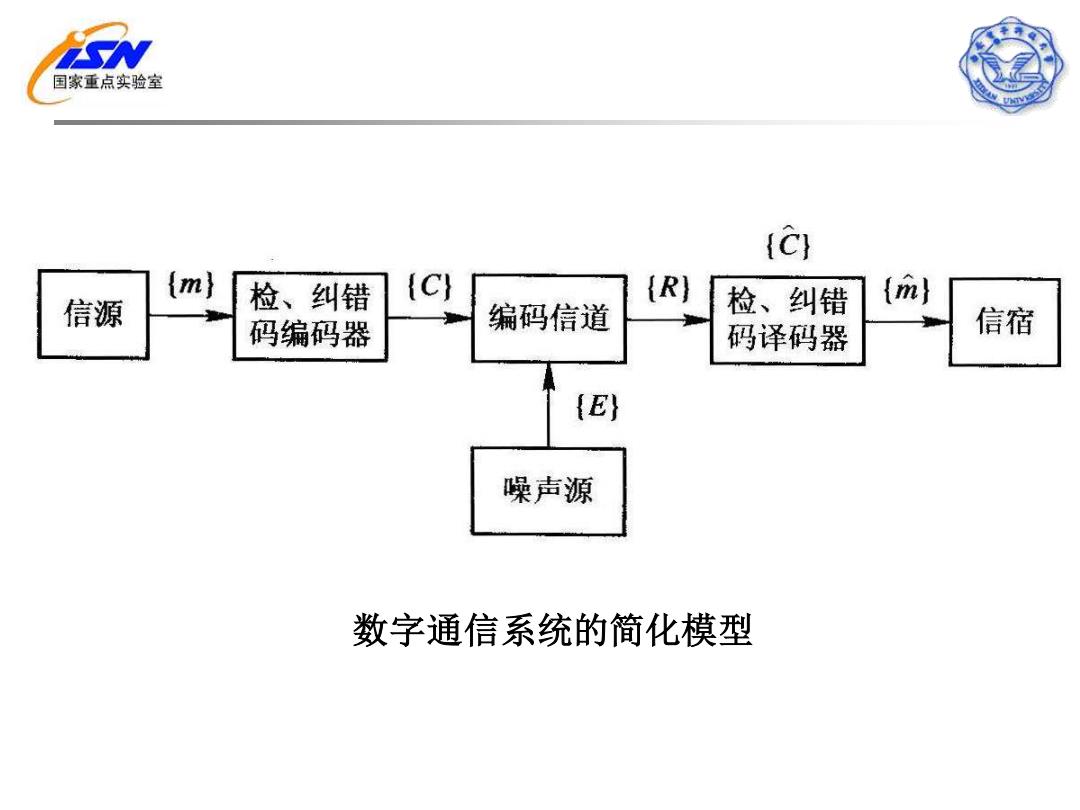

国家重点实验室 (C) {m} 检、纠错 {R) 检、纠错 (m) 信源 码编码器 编码信道 码译码器 信宿 {E} 噪声源 数字通信系统的简化模型
数字通信系统的简化模型

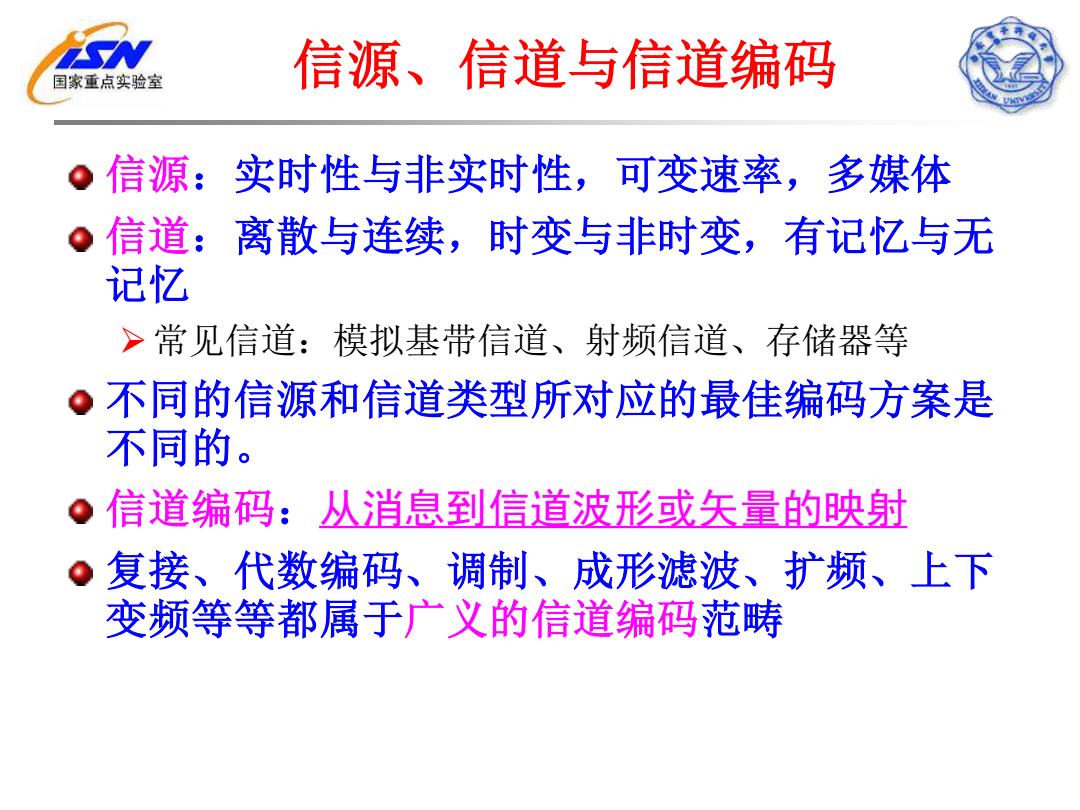

国家重点实验室 信源、信道与信道编码 信源：实时性与非实时性，可变速率，多媒体 。信道：离散与连续，时变与非时变，有记忆与无 记忆 >常见信道：模拟基带信道、射频信道、存储器等 。不同的信源和信道类型所对应的最佳编码方案是 不同的。 0 信道编码：从消息到信道波形或矢量的映射 复接、代数编码、调制、成形滤波、扩频、上下 变频等等都属于广义的信道编码范畴
信源、信道与信道编码 信源：实时性与非实时性，可变速率，多媒体 信道：离散与连续，时变与非时变，有记忆与无 记忆 ➢常见信道：模拟基带信道、射频信道、存储器等 不同的信源和信道类型所对应的最佳编码方案是 不同的。 信道编码：从消息到信道波形或矢量的映射 复接、代数编码、调制、成形滤波、扩频、上下 变频等等都属于广义的信道编码范畴
N 国家重点实验室 。信道编码：从消息到信道波形或矢量的映射 消息集中 信道波形 空间中的 失真后 恢复的 个元素 一个点 的波形 消息 信源 信道 信道 信道 信源 编码 编码 译码 译码 消息到波 判断是消 形的映射 引入失真 息集中的 哪个元素
信道编码：从消息到信道波形或矢量的映射 信 源 编 码 信 道 编 码 信 道 信 道 译 码 信 源 译 码 消息集中 一个元素 信道波形 空间中的 一个点 失真后 的波形 恢复的 消息 引入失真 消息到波 形的映射 判断是消 息集中的 哪个元素
国家重点实验室 信道 ®信道实际上也是从发空间X到收空间Y一 个映射函数 e发空间的维数n与收空间的维数m可以不 等 ©根据收发空间中每一维所取的数域有限 或无限可分为离散信道和连续信道 这里借用了空间的名称，但只用到了它 的集合概念而没有用到空间中的运算
信 道 信道实际上也是从发空间X到收空间Y一 个映射函数 发空间的维数n与收空间的维数m可以不 等 根据收发空间中每一维所取的数域有限 或无限可分为离散信道和连续信道 这里借用了空间的名称，但只用到了它 的集合概念而没有用到空间中的运算
国家重点实验室 信道特性的描述 e离散信道 >可用转移概率律描述：PO=bx=0), (a1,a2,.an)eX,b=(b1,b2,bm)∈Y,均为矢量 (或n(m)重符号)
信道特性的描述 离散信道 ➢可用转移概率律描述：P(y=b|x=a), a=(a1 ,a2 ,...an )X, b=(b1 ,b2 ,...bm)Y,均为矢量 （或n(m)重符号）
