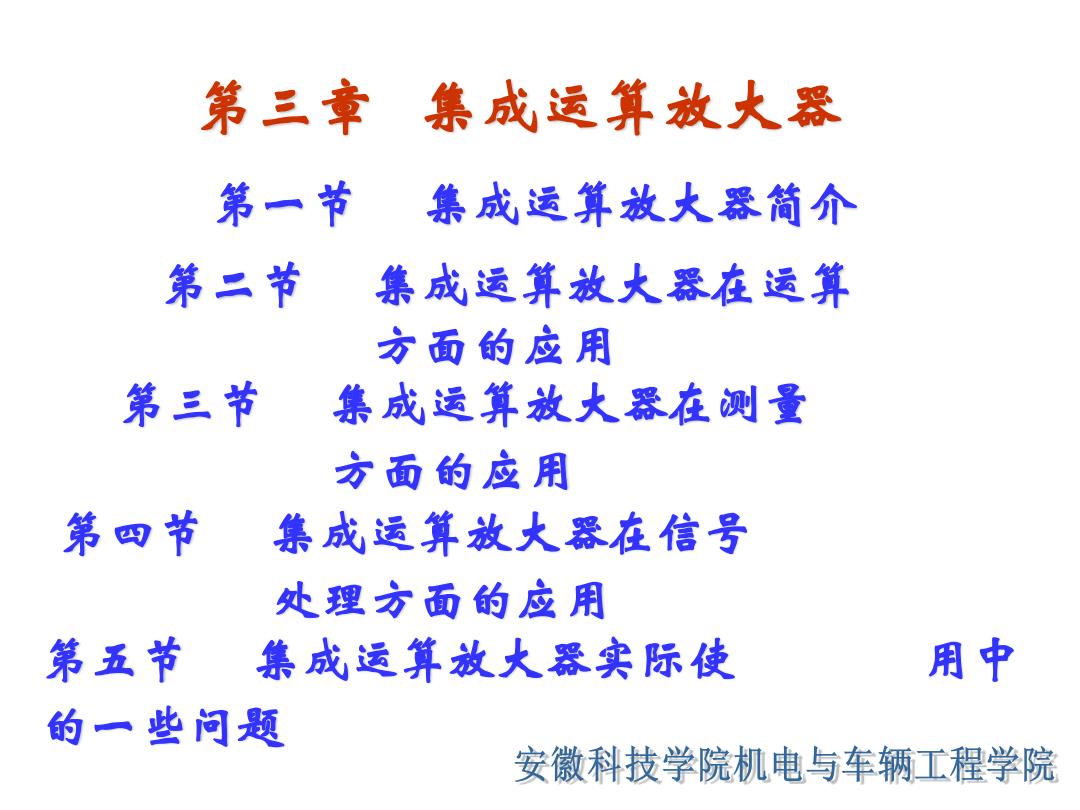

第三章集成运算放大器 第一节集成运算放大器简介 第二节 集成运算放大器在运算 方面的应用 第三节 集成运算放大器在测量 方面的应用 第四节 集成运算放大器在信号 处理方面的应用 第五节。 集成运算放大器实际使 用中 的一些问题 安徽科技学院机电与车辆工程学院
第三章 集成运算放大器 第一节 集成运算放大器简介 第三节 集成运算放大器在测量 方面的应用 第二节 集成运算放大器在运算 方面的应用 第四节 集成运算放大器在信号 处理方面的应用 第五节 集成运算放大器实际使 用中 的一些问题
本章要求 一、了解集成运放的基本组成及主要参数的 意义。 二、理解运算放大器的电压传输特性，理解 理想运算放大器并掌握其基本分析方法。 三、理解用集成运放组成的比例、如减、微分 和积分运算电路的工作原理，了解有源滤 波器的工作原理。 四、 理解电压比较柔嗅领作辱提型锅工程学院
本 章 要 求 一、 了解集成运放的基本组成及主要参数的 意义。 二、 理解运算放大器的电压传输特性，理解 理想运算放大器并掌握其基本分析方法。 三、 理解用集成运放组成的比例、加减、微分 和积分运算电路的工作原理，了解有源滤 波器的工作原理。 四、 理解电压比较器的工作原理和应用
第一节集成运算放大器简介 集成运算放大器是一种具有很高放大倍数的多 级直接耦合放大电路。是发展最早、应用最广泛的 一种模拟集成电路。 一、 集成运算放大器电路特点 Wp uo 输入级 中间级 输出级 偏置电路 输入级：采用差动放大电路，以提高输入电阻，减小 零点漂移和抑制機扰别信号院机电与车辆工程学院
第一节 集成运算放大器简介 集成运算放大器是一种具有很高放大倍数的多 级直接耦合放大电路。是发展最早、应用最广泛的 一种模拟集成电路。 一、集成运算放大器电路特点 uP 输入级 中间级 输出级 偏置电路 uN uO 输入级：采用差动放大电路，以提高输入电阻，减小 零点漂移和抑制干扰信号

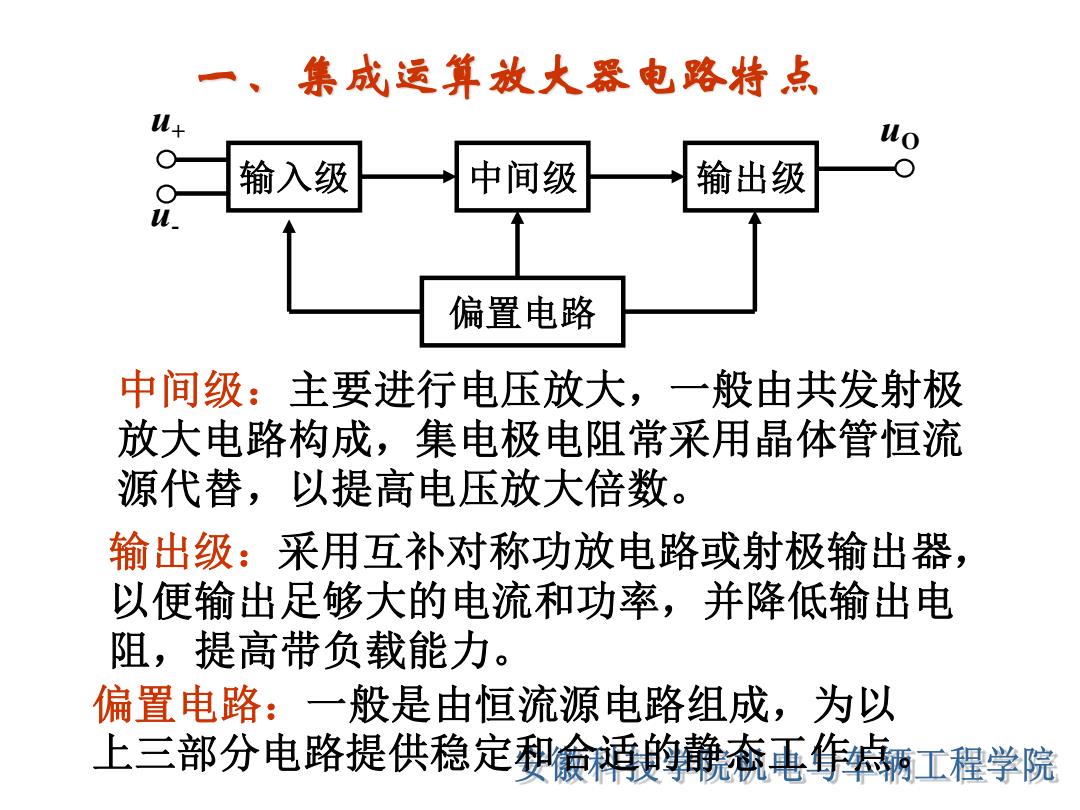

一、集成运算放大器电路特点 Wi uo 输入级 中间级 输出级 u. 偏置电路 中间级：主要进行电压放大，一般由共发射极 放大电路构成，集电极电阻常采用晶体管恒流 源代替，以提高电压放大倍数。 输出级：采用互补对称功放电路或射极输出器， 以便输出足够大的电流和功率，并降低输出电 阻，提高带负载能力。 偏置电路：一般是由恒流源电路组成，为以 上三部分电路提供稳定科命酒的静态毛作辆工程学院
一、集成运算放大器电路特点 u+ 输入级 中间级 输出级 偏置电路 u- uO 中间级：主要进行电压放大，一般由共发射极 放大电路构成，集电极电阻常采用晶体管恒流 源代替，以提高电压放大倍数。 输出级：采用互补对称功放电路或射极输出器， 以便输出足够大的电流和功率，并降低输出电 阻，提高带负载能力。 偏置电路：一般是由恒流源电路组成，为以 上三部分电路提供稳定和合适的静态工作点
二、集成运算放火器的特号、引脚 Auo 符号： 0 7 2 6 +UCc OUT OA 3 u+0 8 7 6 5 F741 3 4 引脚 OA IN IN:-Ucc -Ucc 安微件仅子阮机吧司干附L任子院
二、集成运算放大器的符号、引脚 符号： 引脚
