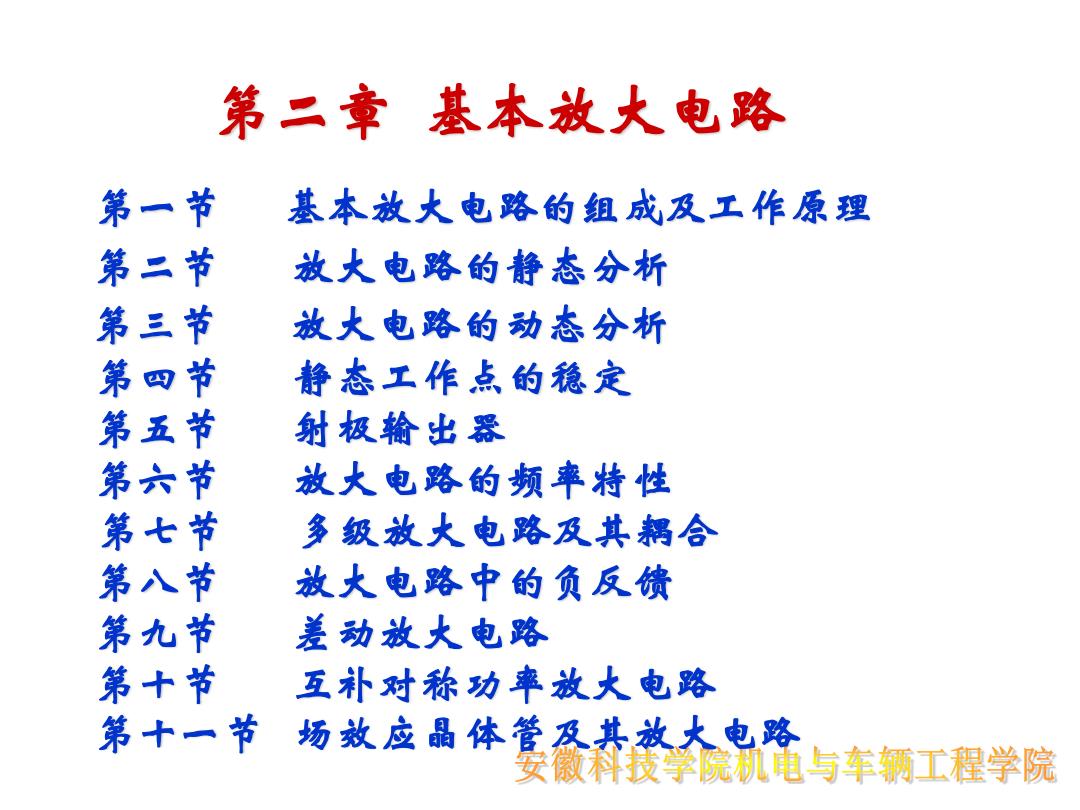

第二章基本放大电路 第一节 基本放大电路的组成及工作原理 放大电路的静态分析 第第第第第第第第 节节 放大电路的动态分析 静态工作点的稳定 射极输出器 节 放大电路的频率特性 多级放大电路及其耦合 放大电路中的负反馈 差动放大电路 第 互补对称功率放大电路 第十一节 场效应晶体管及其放大电路 安徽科我学院机电与车辆工程学院
第二章 基本放大电路 第一节 基本放大电路的组成及工作原理 第二节 放大电路的静态分析 第四节 静态工作点的稳定 第五节 射极输出器 第九节 差动放大电路 第十一节 场效应晶体管及其放大电路 第三节 放大电路的动态分析 第六节 放大电路的频率特性 第七节 多级放大电路及其耦合 第八节 放大电路中的负反馈 第十节 互补对称功率放大电路
本章要求 1.理解单管交流放大电路的放大作用和共发射极、 共集电极放大电路的性能特点。 2.掌握静态工作点的估算方法和放大电路的微变等 效电路分析法。 3.掌握放大电路输入、输出电阻和多级放大的概念。 4.了解放大电路的频率特性。 5.了解互补功率放大电路的工作原理。 6.了解差动放大电路的工作原理和性能特点。 7.了解场效应管的电流放大作用、主要参数的意义。 安徽科技学院机电与车辆工程学院
本 章 要 求 1. 理解单管交流放大电路的放大作用和共发射极、 共集电极放大电路的性能特点。 2. 掌握静态工作点的估算方法和放大电路的微变等 效电路分析法。 3. 掌握放大电路输入、输出电阻和多级放大的概念。 4. 了解放大电路的频率特性。 5. 了解互补功率放大电路的工作原理。 6. 了解差动放大电路的工作原理和性能特点。 7. 了解场效应管的电流放大作用、主要参数的意义
第二章： 基本放大电路 放大的概念： 放大的目的是将微弱的变化信号放大成较大的信号。 放大的实质： 用小能量的信号通过三极管的电流控制作用，将放 大电路中直流电源的能量转化成交流能量输出。 对放大电路的基本要求： 1.要有足够的放大倍数（电压、电流、功率）。 2.尽可能小的波形失真。 另外还有输入电阻、输出电阻、通频带等其它技术 指标。 安徽科技学院机电与车辆工程学院
放大的概念: 放大的目的是将微弱的变化信号放大成较大的信号。 放大的实质: 用小能量的信号通过三极管的电流控制作用，将放 大电路中直流电源的能量转化成交流能量输出。 对放大电路的基本要求 ： 1. 要有足够的放大倍数(电压、电流、功率)。 2. 尽可能小的波形失真。 另外还有输入电阻、输出电阻、通频带等其它技术 指标。 第二章 基本放大电路
第一节基本放大电路的组成及工作原理 一、共发射极放大电路的组成 晶体管V:放大元件，工作在 放大区，要保证集电结反偏， 发射结正偏。 集电极电源Ec:为电路提供能 量，以便放大电路将直流电能 转换为输出信号的交流电能。 并保证集电结反偏
集电极电源EC：为电路提供能 量，以便放大电路将直流电能 转换为输出信号的交流电能。 并保证集电结反偏。 晶体管V：放大元件，工作在 放大区，要保证集电结反偏， 发射结正偏。 第一节 基本放大电路的组成及工作原理 EC RS es RB EB RC C1 C2 V + + + – RL + + – – ui + – uo + – + + – uBE uCE – iC iB iE 一、共发射极放大电路的组成
一、共发射极放大电路的组成 耦合电容C1、C2:导通 交流信号，隔断交流信 集电极电阻Rc: 号。隔离输入、输出与 将集电极电流 的变化转换为 放大电路直流的联系， 电压的变化， Ec 实现放大电路 的电压放大作 用。 基极电源E和基极电阻Rg:使发射结正 偏，并提供适当的基极电流，使放大 电路获得合适的静态工作点。 车辆工程学院
耦合电容C1 、C2：导通 交流信号，隔断交流信 号。隔离输入、输出与 放大电路直流的联系， 基极电源EB和基极电阻RB：使发射结正 偏，并提供适当的基极电流IB，使放大 电路获得合适的静态工作点。 集电极电阻RC： 将集电极电流 的变化转换为 电压的变化， 实现放大电路 的电压放大作 用。 EC RS es RB EB RC C1 C2 V + + + – RL + + – – ui + – uo + – + + – uBE uCE – iC iB iE 一、共发射极放大电路的组成
