机械转向器S转向器是转向系中减速增扭的传动装置，其功用是增大方向盘转向盘传到转向节的力并改变力的传动方向转向轴S目前应用广泛的是齿轮齿条式和循环球式。转向器1福1稻111

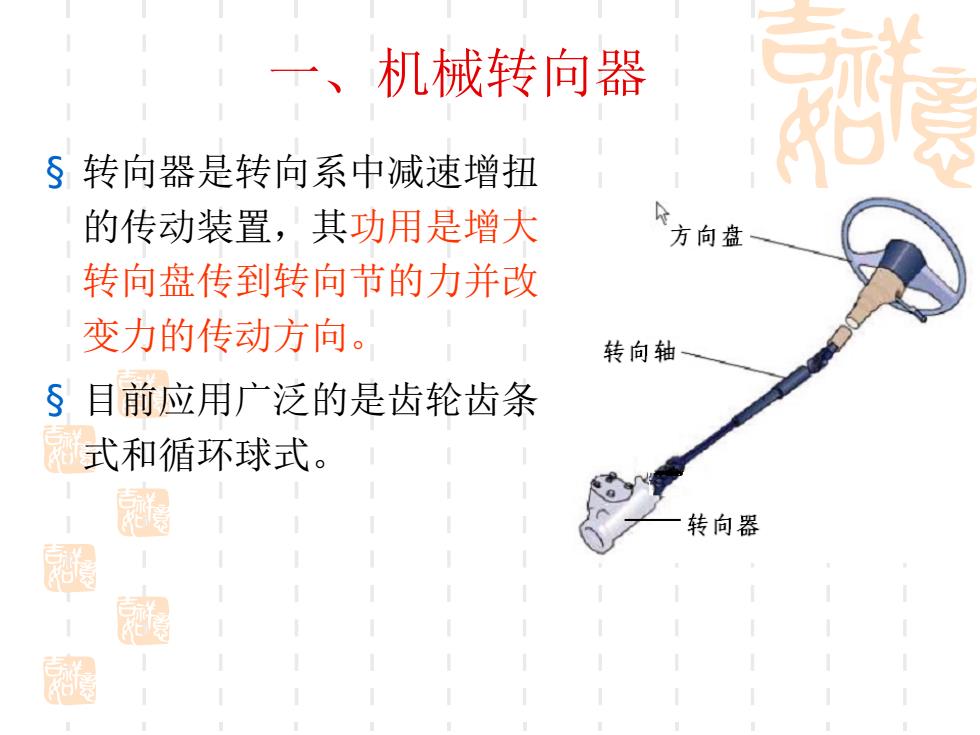

§ 转向器是转向系中减速增扭 的传动装置，其功用是增大 转向盘传到转向节的力并改 变力的传动方向。 § 目前应用广泛的是齿轮齿条 式和循环球式。 一、机械转向器

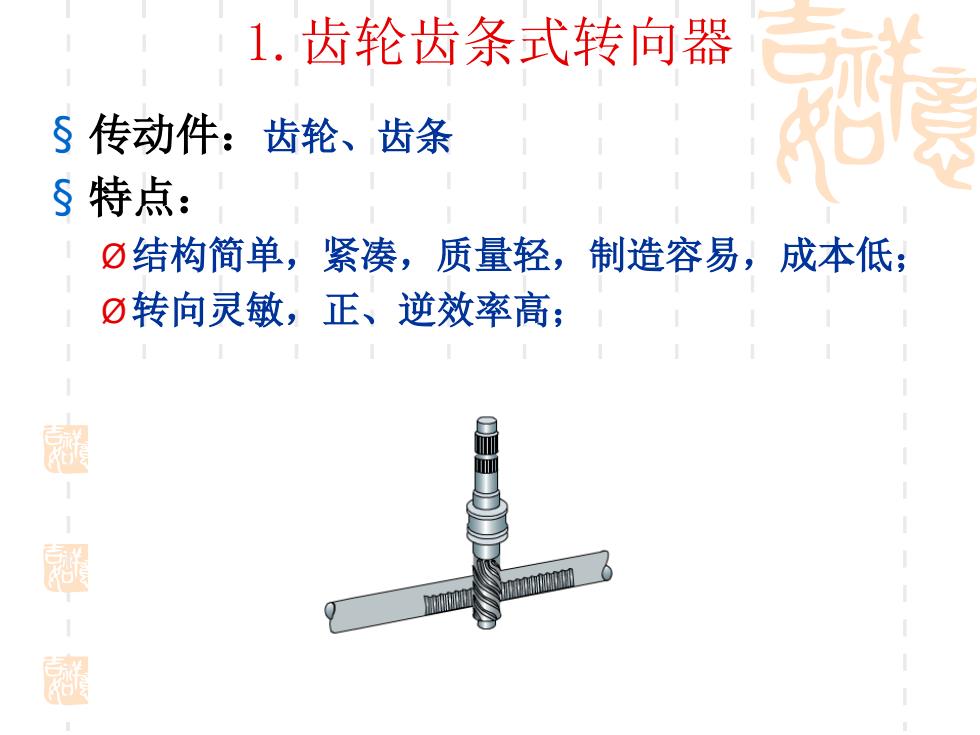

1.齿轮齿条式转向器S 传动件：齿轮、齿条1S 特点:①结构简单，紧凑，质量轻，制造容易，成本低；①转向灵敏，正、逆效率高；
1.齿轮齿条式转向器 § 传动件：齿轮、齿条 § 特点： Ø结构简单，紧凑，质量轻，制造容易，成本低； Ø转向灵敏，正、逆效率高；

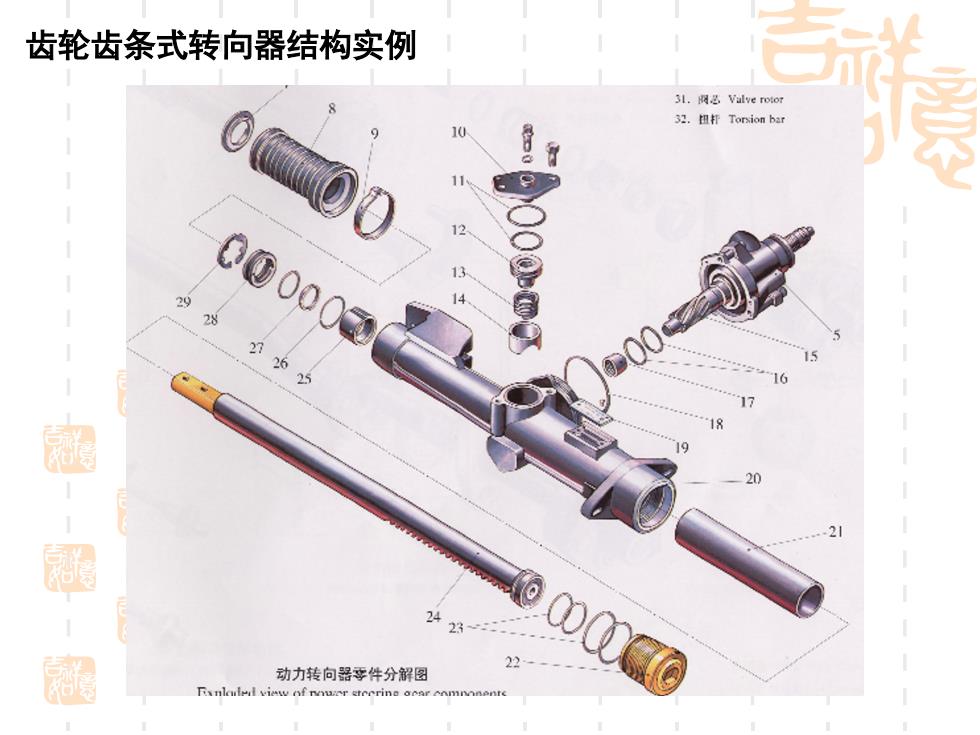

E齿轮齿条式转向器结构实例31.&Valverotor32.Torsionbar101100012100007Qo13P2928272625161718---O2022422动力转向器零件分解图Rsnlculrdviawnfnnurerecrineog
齿轮齿条式转向器结构实例

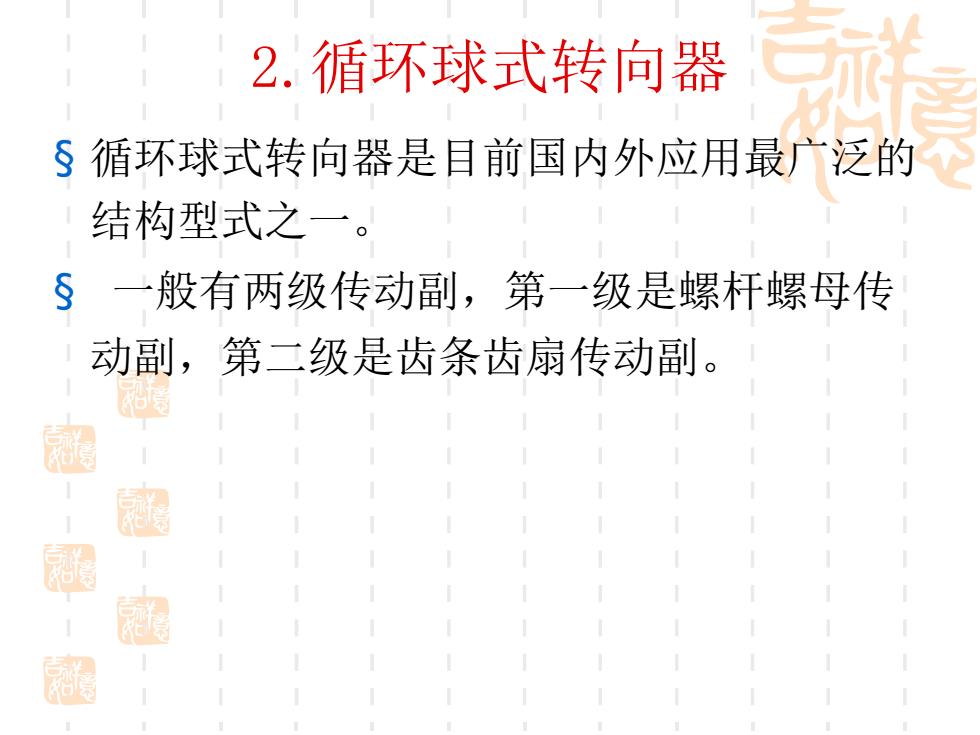

吉2.循环球式转向器S循环球式转向器是目前国内外应用最广泛的结构型式之一。S一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条齿扇传动副，粘菌一一1稻
2.循环球式转向器 § 循环球式转向器是目前国内外应用最广泛的 结构型式之一。 § 一般有两级传动副，第一级是螺杆螺母传 动副，第二级是齿条齿扇传动副

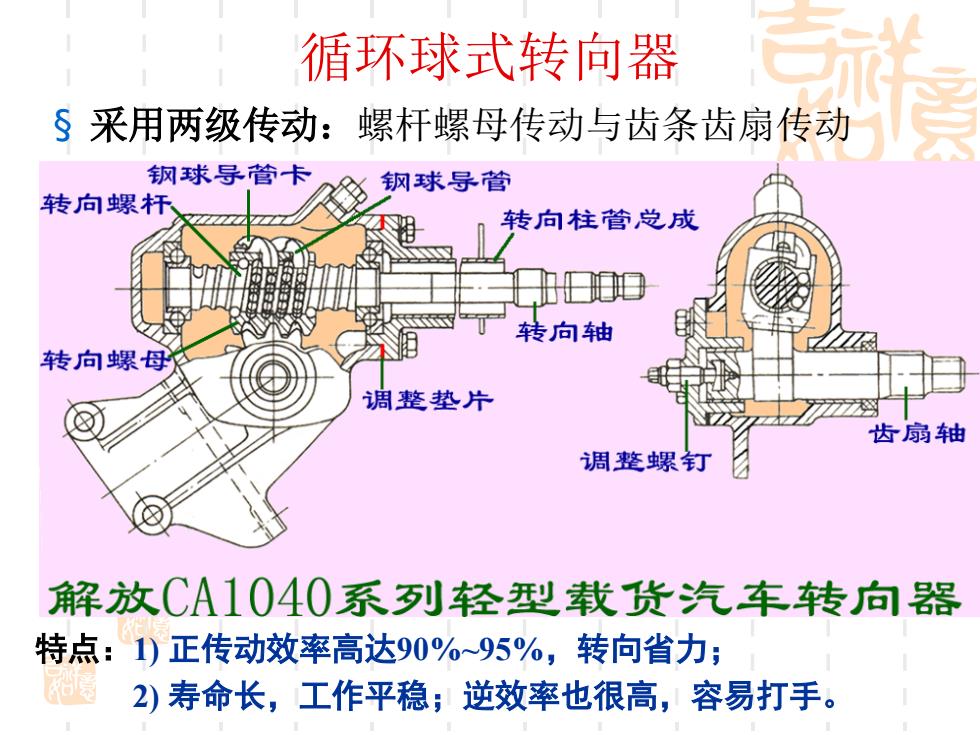

循环球式转向器S采用两级传动：螺杆螺母传动与齿条齿扇传动钢球导管卡钢球导管转向螺杆转向柱管总成临转向轴转向螺母调整垫片齿扇轴调整螺钉解放CA1040系列轻型载货汽车转向器特点：1）正传动效率高达90%~95%，转向省力；怡2）寿命长，工作平稳；逆效率也很高，容易打手
循环球式转向器 § 采用两级传动：螺杆螺母传动与齿条齿扇传动 特点：1) 正传动效率高达90%~95%，转向省力； 2) 寿命长，工作平稳；逆效率也很高，容易打手
