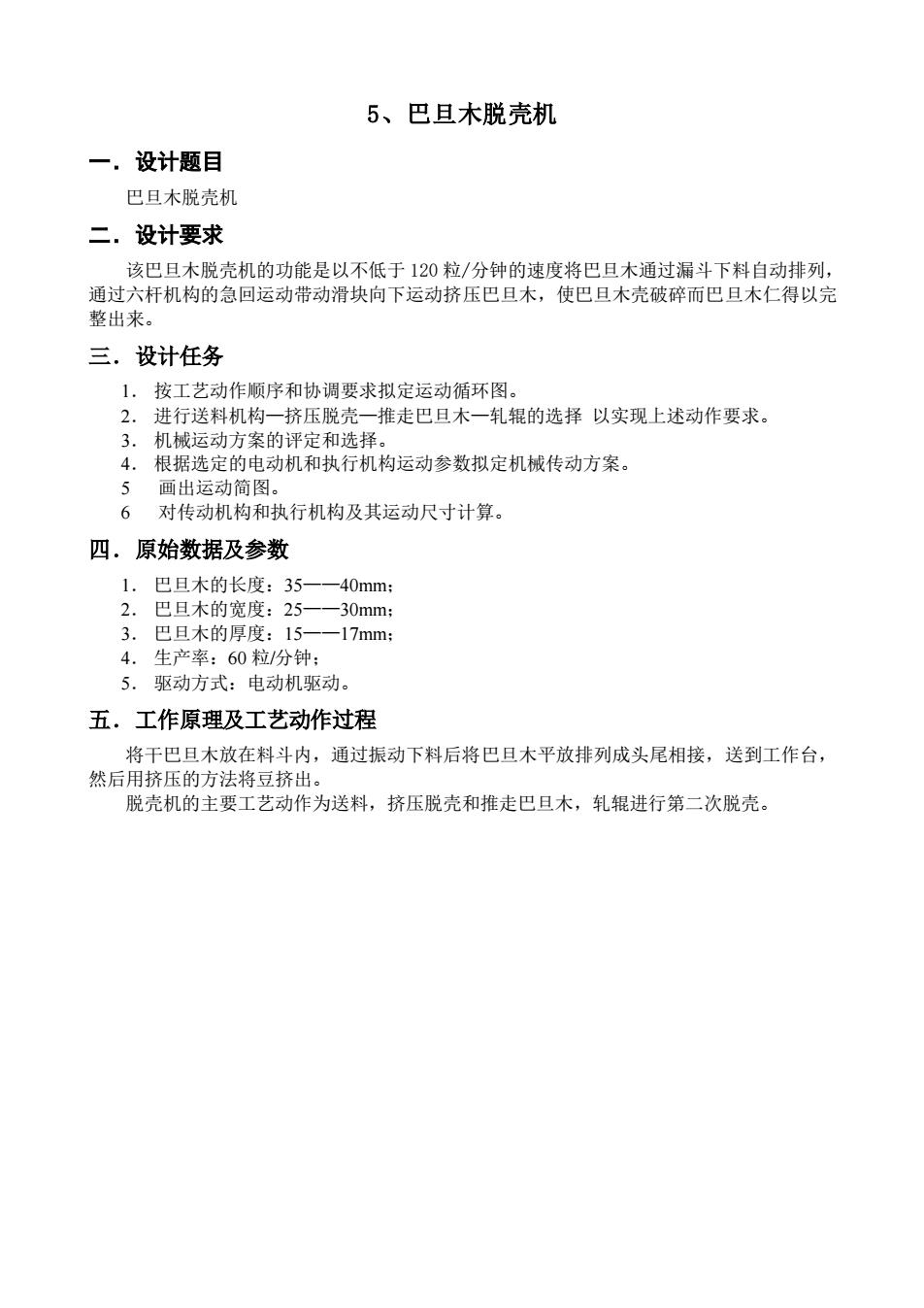

5、巴旦木脱壳机 一．设计题目 巴旦木脱壳机 二．设计要求 该巴旦木脱壳机的功能是以不低于 120 粒/分钟的速度将巴旦木通过漏斗下料自动排列， 通过六杆机构的急回运动带动滑块向下运动挤压巴旦木，使巴旦木壳破碎而巴旦木仁得以完 整出来。 三．设计任务 1． 按工艺动作顺序和协调要求拟定运动循环图。 2． 进行送料机构—挤压脱壳—推走巴旦木—轧辊的选择 以实现上述动作要求。 3． 机械运动方案的评定和选择。 4． 根据选定的电动机和执行机构运动参数拟定机械传动方案。 5 画出运动简图。 6 对传动机构和执行机构及其运动尺寸计算。 四．原始数据及参数 1． 巴旦木的长度：35——40mm； 2． 巴旦木的宽度：25——30mm； 3． 巴旦木的厚度：15——17mm； 4． 生产率：60 粒/分钟； 5． 驱动方式：电动机驱动。 五．工作原理及工艺动作过程 将干巴旦木放在料斗内，通过振动下料后将巴旦木平放排列成头尾相接，送到工作台， 然后用挤压的方法将豆挤出。 脱壳机的主要工艺动作为送料，挤压脱壳和推走巴旦木，轧辊进行第二次脱壳
6、电动玩具旋转木马 一.课程设计题目 电动玩具旋转木马 二.课程设计要求 (1)H高=40mn R圆=40 (2)工作行程：电动玩具旋转木马 作等速圆周运动，并同时做上下起伏运动 (3)工作行程轨迹要求准确，回程轨迹没有严格要求。 (4)电动旋转木马的输入运动为连续的回转圆周运动，并伴有上下起伏运动。选定的运 动方案（二）。 三.原始数据； H斜杆升程=40mm,R=40mm,L圆周=-21R=8010升角=60，o凸=15mim o圆-4.8rmin,h推杆升程=10mm
6、电动玩具旋转木马 一．课程设计题目 电动玩具旋转木马 二．课程设计要求 （1）H 高=40mm R 圆=40mm （2）工作行程：电动玩具旋转木马作等速圆周运动，并同时做上下起伏运动。 （3）工作行程轨迹要求准确，回程轨迹没有严格要求。 （4）电动旋转木马的输入运动为连续的回转圆周运动，并伴有上下起伏运动。选定的运 动方案（二）。 三．原始数据： H 斜杆升程=40mm，R=40mm，L 圆周=2ЛR=80Л θ升角=60，ω凸=15r/min ω圆=4.8r/min，h 推杆升程=10mm
7、搬运小型物品机械手 一.设计题目 搬运小型物品机械手 二.设计目的 在实际生产中，我们时常要移动不同大外姓不规则的物品，移动物品时往往不方便，用 人手移动是最易行的。但是 当物品数目很庞大时，用手是 为了方便移动不同大小的物品，实现批量处理，我设计了用机械手代替人拿取东西。 三.设计要求 根据实际生产，根据在实际生活中，我们遇到的物品，大致定出被移动物品的尺寸范围， 移动位移大小 物品最大直径 物品移动位移 60mm-80mm 400mm
7、搬运小型物品机械手 一．设计题目 搬运小型物品机械手 二．设计目的 在实际生产中，我们时常要移动不同大外姓不规则的物品，移动物品时往往不方便，用 人手移动是最易行的。但是，当物品数目很庞大时，用手是不现实的。 为了方便移动不同大小的物品，实现批量处理，我设计了用机械手代替人拿取东西。 三．设计要求 根据实际生产，根据在实际生活中，我们遇到的物品，大致定出被移动物品的尺寸范围， 移动位移大小： 物品最大直径 物品移动位移 60mm-80mm 400mm
8、钢板折边机 一，设计题目 钢板折边机 二.工作简图 压板 一推板 钢板 工作台 工作简图 三.题目简介 四.设计要求 钢板定位后，压板下压钢板到工作台凹槽中折弯一次。左右推板左右推钢板折边，完成 钢板折边任务。上提压板，退料杆退料，完成工序。结构简单，安装方便，节省空间。 五.主要参数 内凹槽：150mm钢板厚：2mm钢板外延宽：150mm 钢板外延长：200mm电机功率：1.1KWY90L-6型电机 压板的工作速度：100次/份
8、钢板折边机 一．设计题目 钢板折边机 二．工作简图 压板 推板 工作台 钢板 工作简图 三．题目简介 钢板折边机是一种对较薄的钢板折边的机器。运用机构的带传动，连杆传动等实现了上 下左右的交错运动。从而实现对钢板的折边效果。 四．设计要求 钢板定位后，压板下压钢板到工作台凹槽中折弯一次。左右推板左右推钢板折边，完成 钢板折边任务。上提压板，退料杆退料，完成工序。结构简单，安装方便，节省空间。 五．主要参数 内凹槽：150mm 钢板厚：2mm 钢板外延宽：150mm 钢板外延长：200mm 电机功率：1.1KW Y90L-6 型电机 压板的工作速度：100 次/分
9、刮雨机构 一.设计任务 指过交梨他调林经御选，数的集品他设肉幸染终能。尔是给国及独立设计的能力 二.设计要求 刮雨机构在范围上保证刮去雨滴(1000X1500) 不能在正常范围内出现死角即雨刷触及不到的位置 保证合适的频度。 在去雨的同时完成间歇直线往复运动。 摆刷范围：A-120度，B一180度。 频率，30次/公 间歇运动与摆动存在相互配合

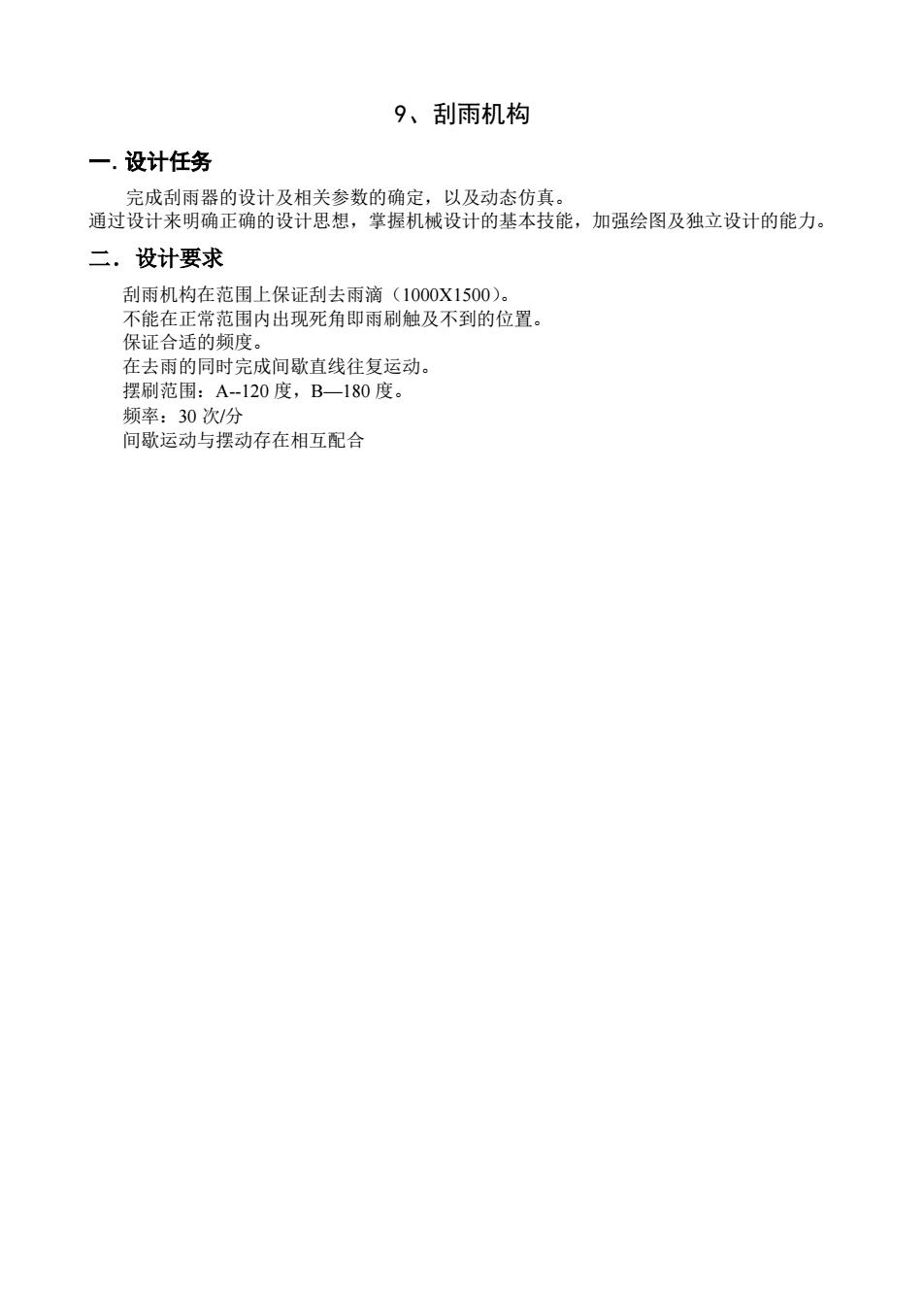

9、刮雨机构 一.设计任务 完成刮雨器的设计及相关参数的确定，以及动态仿真。 通过设计来明确正确的设计思想，掌握机械设计的基本技能，加强绘图及独立设计的能力。 二．设计要求 刮雨机构在范围上保证刮去雨滴（1000X1500）。 不能在正常范围内出现死角即雨刷触及不到的位置。 保证合适的频度。 在去雨的同时完成间歇直线往复运动。 摆刷范围：A-120 度，B—180 度。 频率：30 次/分 间歇运动与摆动存在相互配合
