机械原理课程设计 题目汇编 新疆大学 机械设计教研室 2009年
机械原理课程设计 题 目 汇 编 新疆大学 机械设计教研室 2009 年
1、0LAY香皂商标自动压印机 1.1设计题目 OLAY香皂商标自动压印机 OAV香皇商标自动压印机（以下简称白动压印机），工作洁况如图1-1所示，生产好的 香皂经流水线进入传送机构上 ,有传送机构带着瓶子直线运动，输送到打印机构的下面， 时候输送机构暂时停歌而打印机在上面打一个0LY字样，然后输送机构又进入运动阶段，把 生产好的香皂进入另一生产线一包装阶段，另外一块香皂又进入待加工阶段。 1.2设计要求 (1) 香皂的尺寸应是：长度：95-105mm,宽度：65-一75mm,高度：25-35mm,重 年：5-10N. (2) 压印的冲头E相连的连杆Le=400mm,冲压力度增大. (3) 生产要求推程的平均速度v=1m/s,返程时的速度为工作行程时的2倍. (4) 机构的传动性能好，结构紧凑，制造方便。 (5) 推头E的轨迹应该是直线运动 见图2 一1输送机构运动是间歇运动.见图2-一 (6) 在组合机构时，其中有一个急回运动的基本机构.尺寸综合时最小传动角Rmin <=20° 1.3相关说明 对于生产好的香皂，为了明示其产品名称，需要在上面压印一种商标，作为此种产品与 其他产品的区别。 它主要的动作有三个：送料到打印工位，打印记号，产品输出。 有压印过程可知，此组合机构应包含三个分机构。第一：水平运动的传送机构。第二： 上下运动的执行机构。第三：对方向要求不太严格的一般传动机构。当然这些过程之前有个 必不可少的机构：原动力机构。 针对各机构尽心分别设计，然后组合机构，选出最佳搭配机构

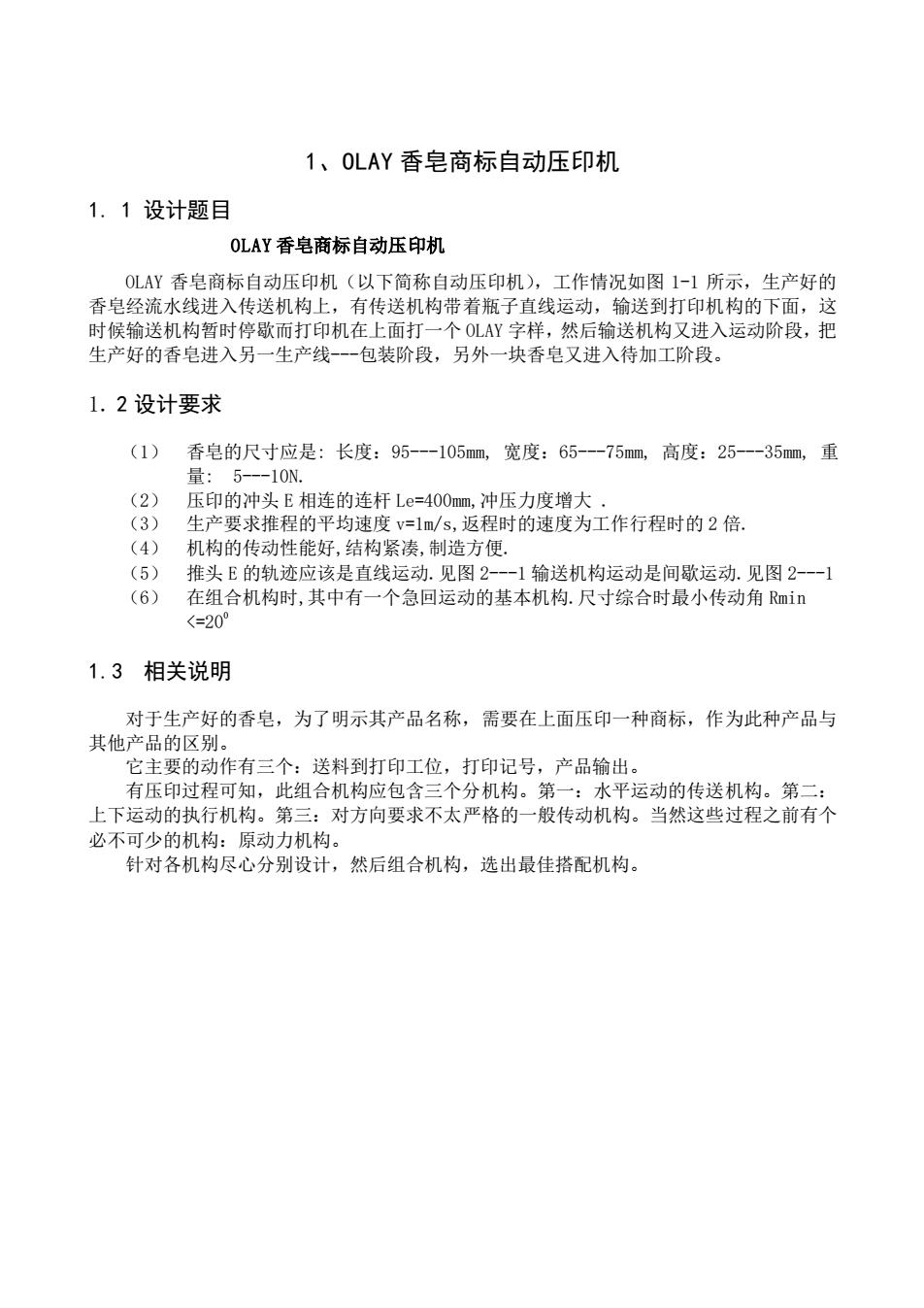

1、OLAY 香皂商标自动压印机 1. 1 设计题目 OLAY 香皂商标自动压印机 OLAY 香皂商标自动压印机（以下简称自动压印机），工作情况如图 1-1 所示，生产好的 香皂经流水线进入传送机构上，有传送机构带着瓶子直线运动，输送到打印机构的下面，这 时候输送机构暂时停歇而打印机在上面打一个 OLAY 字样，然后输送机构又进入运动阶段，把 生产好的香皂进入另一生产线-包装阶段，另外一块香皂又进入待加工阶段。 1. 2 设计要求 （1） 香皂的尺寸应是: 长度：95-105mm, 宽度：65-75mm, 高度：25-35mm, 重 量: 5-10N. （2） 压印的冲头 E 相连的连杆 Le=400mm,冲压力度增大 . （3） 生产要求推程的平均速度 v=1m/s,返程时的速度为工作行程时的 2 倍. （4） 机构的传动性能好,结构紧凑,制造方便. （5） 推头 E 的轨迹应该是直线运动.见图 2-1 输送机构运动是间歇运动.见图 2-1 （6） 在组合机构时,其中有一个急回运动的基本机构.尺寸综合时最小传动角 Rmin <=200 1.3 相关说明 对于生产好的香皂，为了明示其产品名称，需要在上面压印一种商标，作为此种产品与 其他产品的区别。 它主要的动作有三个：送料到打印工位，打印记号，产品输出。 有压印过程可知，此组合机构应包含三个分机构。第一：水平运动的传送机构。第二： 上下运动的执行机构。第三：对方向要求不太严格的一般传动机构。当然这些过程之前有个 必不可少的机构：原动力机构。 针对各机构尽心分别设计，然后组合机构，选出最佳搭配机构
2、盒子打印记号器 一、设计题目 对于包装好的纸盒上，为了商品的某种需要而打印一种记号。它的动作主要有三个： (1)送料到打印工位： (2)打知记号， (3)将产品输出 二、设计要求 1.基本参数 表1基本参数 生产率（次/min) 60 70 80 纸盒长度(m) 100-150150-200120-180 2.纸盒宽：70-100(mm),纸盒高：30一50(mm): 5-10N 子变录的结的紧债、运动灵活可家、易于加工制造。 三、设计任务 L.工艺动作要求拟定运动循环图： 2 4.按选定的电动机和执行机构运动参数拟定运动方案： 5.画出运动方案图： 6.对运动机构和执行机构进行运动尺寸计算
2、盒子打印记号器 一、设计题目 对于包装好的纸盒上，为了商品的某种需要而打印一种记号。它的动作主要有三个： （1） 送料到打印工位； （2） 打印记号； （3） 将产品输出。 二、设计要求 1. 基本参数 表 1 基本参数 2. 纸盒宽：70—100（mm），纸盒高：30—50（mm）； 3. 产品重量：5—10 N ； 4. 要求机构的结构简单紧凑、运动灵活可靠、易于加工制造。 三、设计任务 1. 工艺动作要求拟定运动循环图； 2. 进行送料夹紧机构、打印机构和输出机构的机构选型； 3. 机械运动方案的评定和选择； 4. 按选定的电动机和执行机构运动参数拟定运动方案； 5. 画出运动方案图； 6. 对运动机构和执行机构进行运动尺寸计算。 生产率（次/min） 60 70 80 纸盒长度（mm） 100—150 150—200 120—180
3、洗瓶机构设计 一.设计题目 设计洗瓶机的推瓶机构 洗瓶机有关部件的工作情况如图1所示，待洗的瓶子放在两个同向转动的导辊上，导辊 带动瓶子旋转，当推头M把瓶子推向前进时，转动着的刷子就把瓶子外面洗净了。当前一个 瓶子将洗刷完毕时，后一个待洗的瓶子己送入导辊待推。 ☑ 制子 瓶 P7A 导辊 推头M 图1洗瓶机工作情况示意图 二.设计要求 (1)瓶子尺寸：大端直径D=80mm,长1=200m,小端直径d=25mm (2)推瓶机构应使推头M以接近均匀的速度推瓶，推进距离L=600mm,然后推头快速返回 原位，准备第 上个工作循环。 (3)按生产率的要求，推程平均速度为v=45mm/s,返回的平均速度为工作行程三倍。 (4)机构的传动性能好，结构紧凑，制造方便

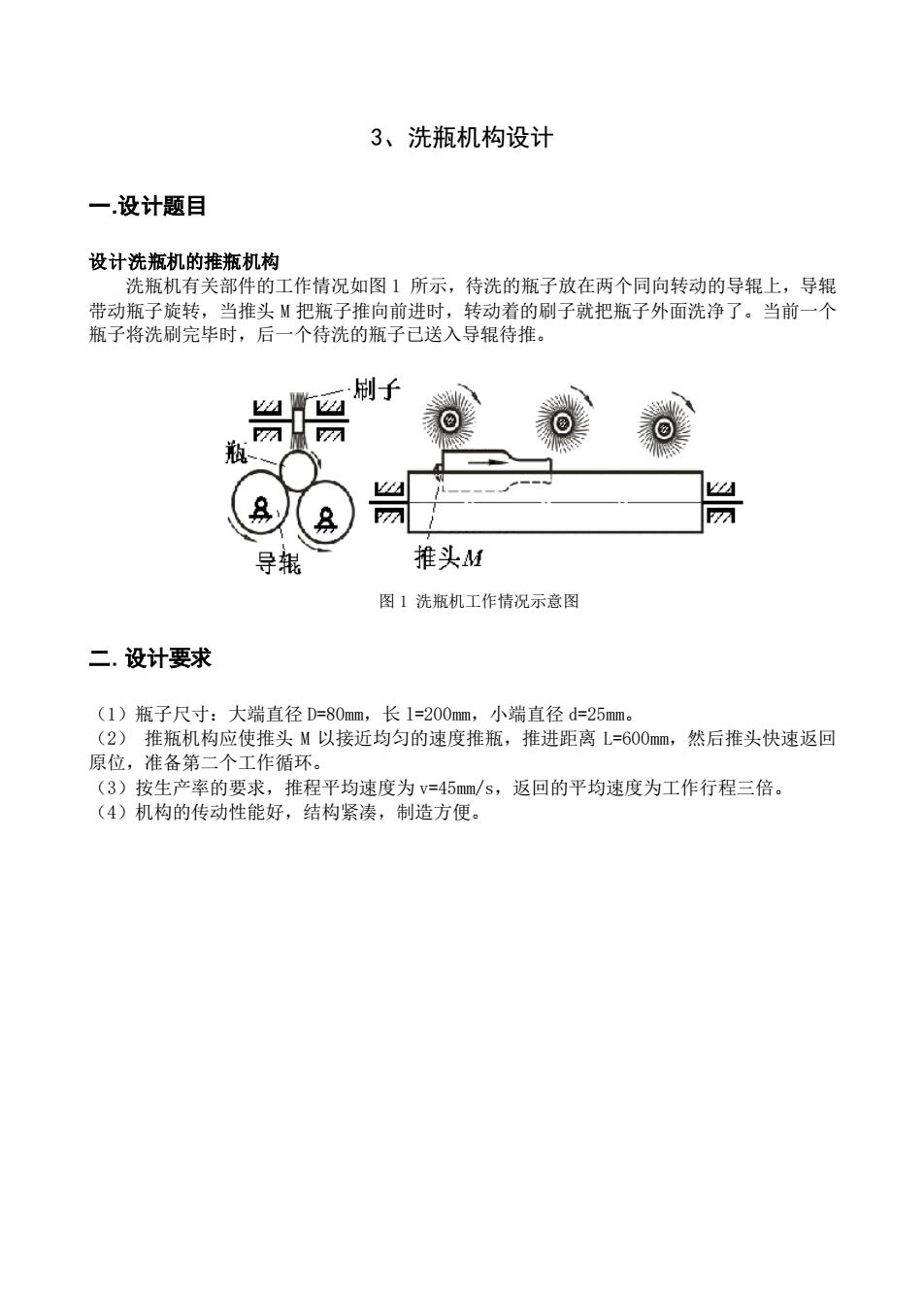

3、洗瓶机构设计 一.设计题目 设计洗瓶机的推瓶机构 洗瓶机有关部件的工作情况如图 1 所示，待洗的瓶子放在两个同向转动的导辊上，导辊 带动瓶子旋转，当推头 M 把瓶子推向前进时，转动着的刷子就把瓶子外面洗净了。当前一个 瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。 图 1 洗瓶机工作情况示意图 二.设计要求 （1）瓶子尺寸：大端直径 D=80mm，长 l=200mm，小端直径 d=25mm。 （2） 推瓶机构应使推头 M 以接近均匀的速度推瓶，推进距离 L=600mm，然后推头快速返回 原位，准备第二个工作循环。 （3）按生产率的要求，推程平均速度为 v=45mm/s，返回的平均速度为工作行程三倍。 （4）机构的传动性能好，结构紧凑，制造方便
4、推瓶机构 一.设计题目 对于瓶子的回收在利用，由于回收的瓶子需要把表面的商标及污物清洗干净，所以对于 回收的瓶子必须清洗，而且是回收利用的第一步，也是比较关键的一步。于是就有了各种洗 瓶机构，虽然洗瓶机构形形色色，但是综观它们的工作过程，都需要有一个前提部署，那就 是把瓶子给推到洗的工作位置。于是就有了我们需要的推瓶机构。 它的工作行程为推头把瓶子推向前 进时，转动的刷子就把瓶子外面洗净了。当前一个瓶 子洗刷完毕是，后一个待洗的瓶子已送如导轮待推。如图所示： 图1洗瓶侧面图 图2洗瓶正面图 二.设计要求： (1)瓶子尺寸为： mm 回原位，准备第二个工作循环： (3)产率要求推程平均速度v=45ms,返回时的平均速度为工作行程的三倍： (4)机构的传动性能好，结构紧凑，制造方便。 三. 注意事项： 在方案设计时推头的运动轨迹应（大致）如图3所示： 图3运动行程轨迹 在组合机构时，在尺寸综合时应注意机构的最小传动角Ymin,一般[Y min-40°。在组 合机构时应注意急回运动

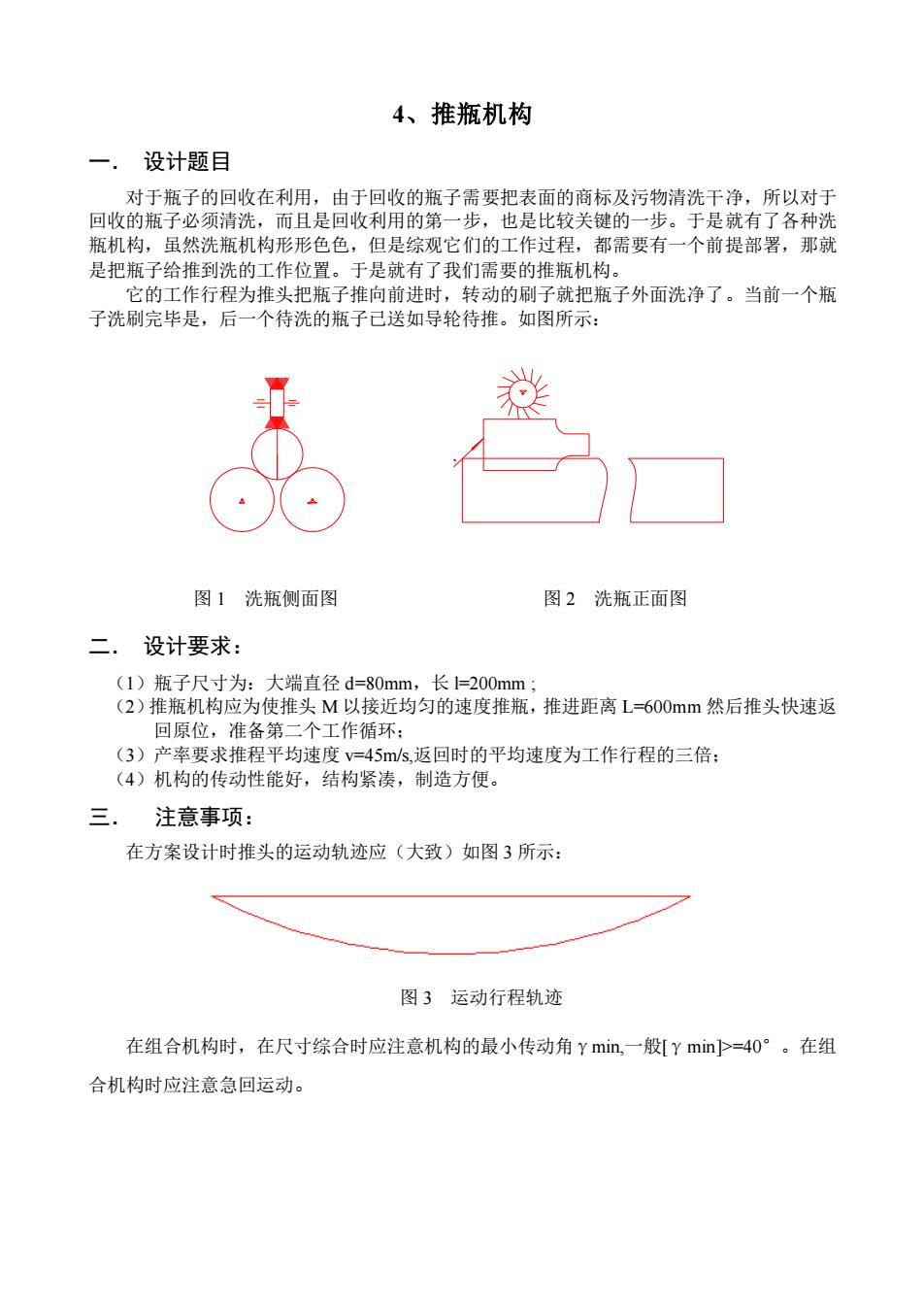

4、推瓶机构 一． 设计题目 对于瓶子的回收在利用，由于回收的瓶子需要把表面的商标及污物清洗干净，所以对于 回收的瓶子必须清洗，而且是回收利用的第一步，也是比较关键的一步。于是就有了各种洗 瓶机构，虽然洗瓶机构形形色色，但是综观它们的工作过程，都需要有一个前提部署，那就 是把瓶子给推到洗的工作位置。于是就有了我们需要的推瓶机构。 它的工作行程为推头把瓶子推向前进时，转动的刷子就把瓶子外面洗净了。当前一个瓶 子洗刷完毕是，后一个待洗的瓶子已送如导轮待推。如图所示： 图 1 洗瓶侧面图 图 2 洗瓶正面图 二． 设计要求： （1）瓶子尺寸为：大端直径 d=80mm，长 l=200mm ; （2）推瓶机构应为使推头 M 以接近均匀的速度推瓶，推进距离 L=600mm 然后推头快速返 回原位，准备第二个工作循环； （3）产率要求推程平均速度 v=45m/s,返回时的平均速度为工作行程的三倍； （4）机构的传动性能好，结构紧凑，制造方便。 三． 注意事项： 在方案设计时推头的运动轨迹应（大致）如图 3 所示： 图 3 运动行程轨迹 在组合机构时，在尺寸综合时应注意机构的最小传动角γmin,一般[γmin]>=40°。在组 合机构时应注意急回运动
