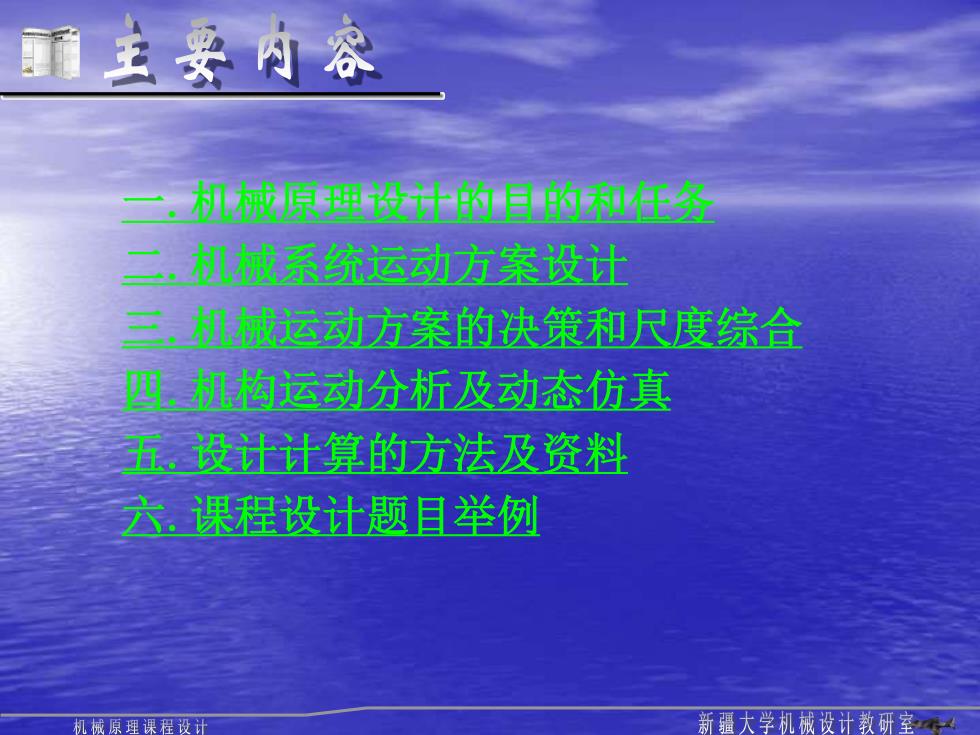

一.机械原理设计的目的和任务 二.机械系统运动方案设计 三.机械运动方案的决策和尺度综合 四.机构运动分析及动态仿真 五.设计计算的方法及资料 六.课程设计题目举例
第一套勿威理程设计的司的布任务 ⑧1-1机械原理设计的目的 §1-2机械原理设计的任务 §1一3课程设计说明书内容 机械原理课程设计 新疆大学机械设计教研宝

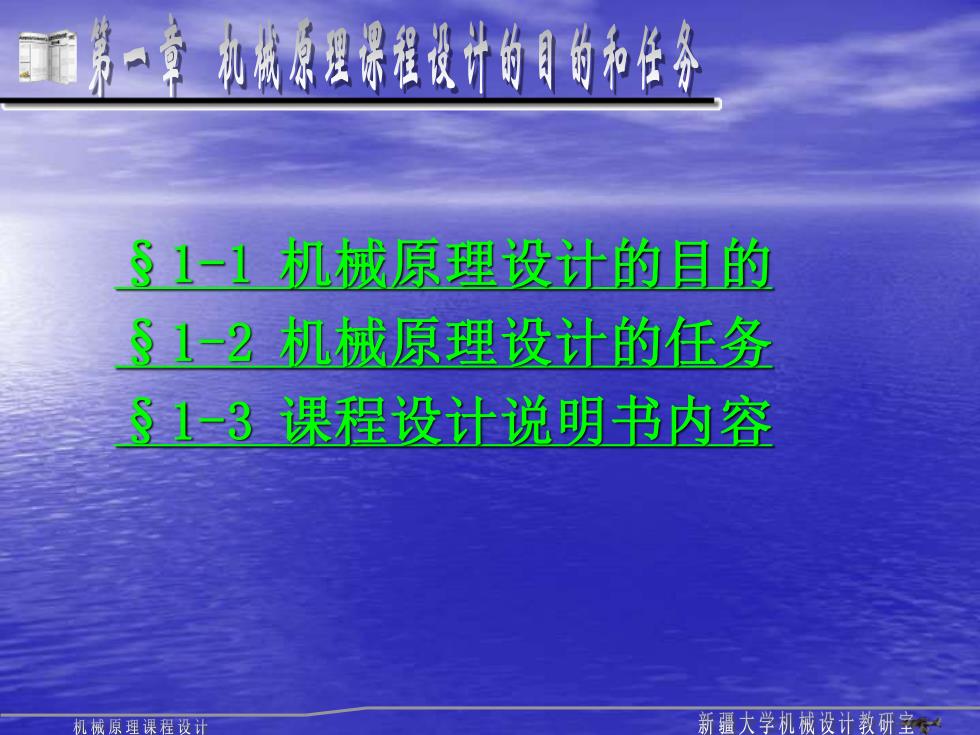

§1-1 机械原理设计的目的 §1-2 机械原理设计的任务 §1-3 课程设计说明书内容
§1-1.机械原理设计的目的 所谓没计工作就是把头脑中烫想的方 福求分析 案内容付猪具体于伐划机械设计就是根据 实际工作情况设想用某些机构序以实现 明确设计要求 完成这气 设计需要在调查的基础上，经过 方案设计 二定的分析和计算，必要时还要有一定的 实验然后确定好机构的类型，结构形式材 决策 料种类以及全部尺寸：最后以二维或三 信 图形的形式表示出来机械设计的一般进 结构设计 息 程模式如图1-所示.可见，整个设计过程基 决策 反 本上呈一种分阶段顺序进行的垂直串行结 馈 构，但在每一设计阶段都可能碰到不明确 详细设计 的问题，提出不适当的设想进行到后续阶 决策 段就可能出现错误或不尽合理的结果，。 时就必须反馈回去以评介决策信息为指 试制、鉴定 导，对前面一发或几步的设计进行修正和 快策 改进这种求解与反馈的过程要经历多次， 才能得到一个较为完善的设计结果 产品定型 图口设计过程 新疆大学机械设计教研
所谓设计工作就是把头脑中设想的方 案内容付诸具体计划 .机械设计就是根据 实际工作情况 ,设想用某些机构予以实现 . 完成这一设计需要在调查的基础上 ,经过 一定的分析和计算 ,必要时还要有一定的 实验 ,然后确定好机构的类型 ,结构形式 , 材 料种类以及全部尺寸 .最后以二维或三维 图形的形式表示出来 .机械设计的一般进 程模式如图 1 - 1所示 .可见 ,整个设计过程基 本上呈一种分阶段顺序进行的垂直串行结 构,但在每一设计阶段都可能碰到不明确 的问题 ,提出不适当的设想 ,进行到后续阶 段 ,就可能出现错误或不尽合理的结果 , 这 时就必须反馈回去 ,以评介决策信息为指 导 ,对前面一步或几步的设计进行修正和 改进 .这种求解与反馈的过程要经历多次 , 才 能 得 到 一 个 较 为 完 善 的 设 计 结 果 . 图 1 -1 设计过程 决策 需求分析 明确设计要求 方案设计 结构设计 详细设计 决策 决策 试制 、鉴定 决策 产品定型 信息反馈 N Y N Y N Y N Y
§1-1.机械原理设计的目的 机械设计的目的是用机械代替手工劳动，提高生产率 和改善劳动条件等。因此，完整的设计工作应该包括下 列几个主要方： 由实际手工操作的动作设计归纳出机械完成同一工艺的几 个运动方案。方案设计 2. 霸奥留男姿是究得語景密的抗为终各件)足 3. 根据运动参数的条件定出机构的简图尺寸，即所谓尺度综 4. 根据工作的受力情况进行强度计算，设计零部件结构形状 和尺列可。 5. 考虑加工工艺和安装、 调整和使用方便等因素，将结构形 式合理化。结构设计 6. 经过运动特性分析和机构运动动态仿真，对所设计的机构 进行优化。 机械原理课程设计 新疆 大学机设计

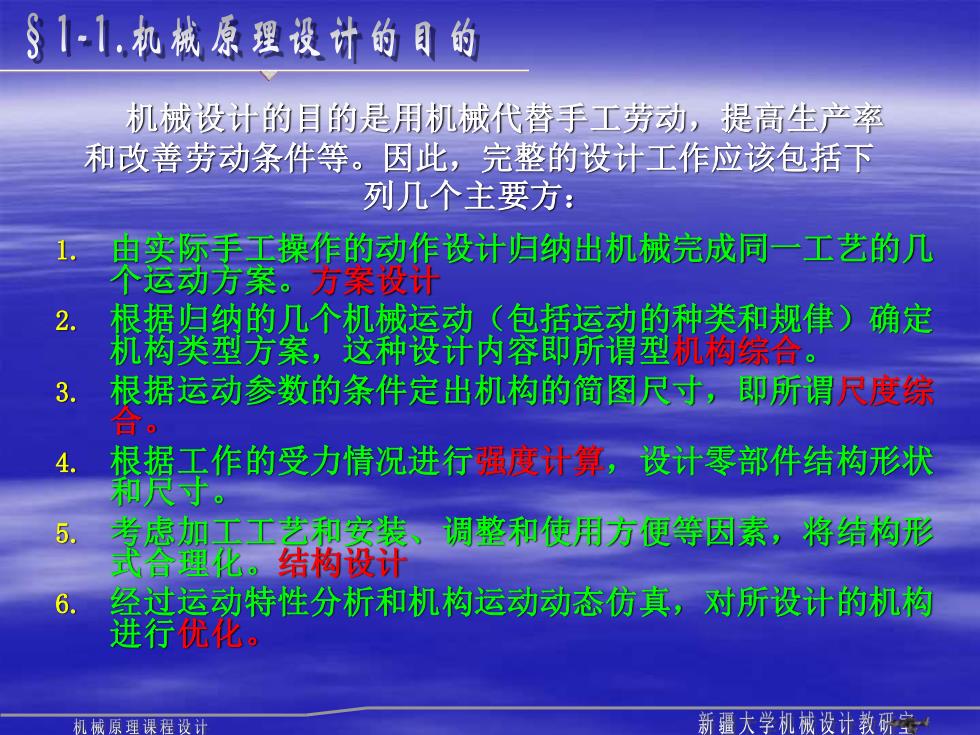

机械设计的目的是用机械代替手工劳动，提高生产率 和改善劳动条件等。因此，完整的设计工作应该包括下 列几个主要方： 1. 由实际手工操作的动作设计归纳出机械完成同一工艺的几 个运动方案。方案设计 2. 根据归纳的几个机械运动（包括运动的种类和规侓）确定 机构类型方案，这种设计内容即所谓型机构综合。 3. 根据运动参数的条件定出机构的简图尺寸，即所谓尺度综 合。 4. 根据工作的受力情况进行强度计算，设计零部件结构形状 和尺寸。 5. 考虑加工工艺和安装、调整和使用方便等因素，将结构形 式合理化。结构设计 6. 经过运动特性分析和机构运动动态仿真，对所设计的机构 进行优化
