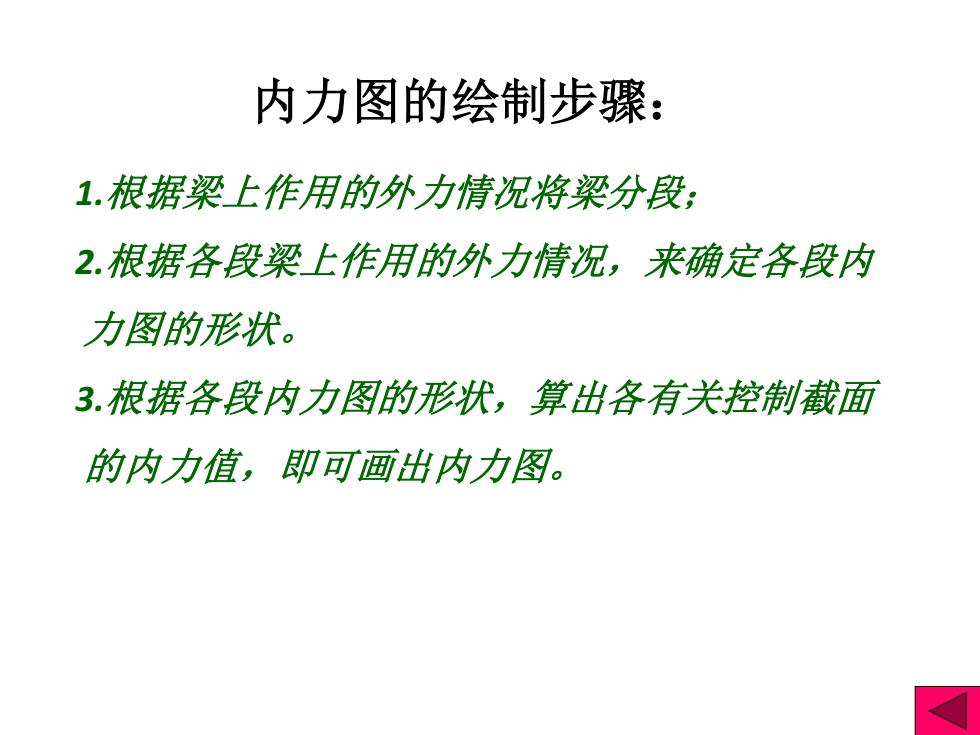

内力图的绘制步骤： 1.根据梁上作用的外力情况将梁分段， 2.根据各段梁上作用的外力情况，来确定各段内 力图的形状。 3.根据各段内力图的形状，算出各有关控制截面 的内力值，即可画出内力图
内力图的绘制步骤： 1.根据梁上作用的外力情况将梁分段； 2.根据各段梁上作用的外力情况，来确定各段内 力图的形状。 3.根据各段内力图的形状，算出各有关控制截面 的内力值，即可画出内力图

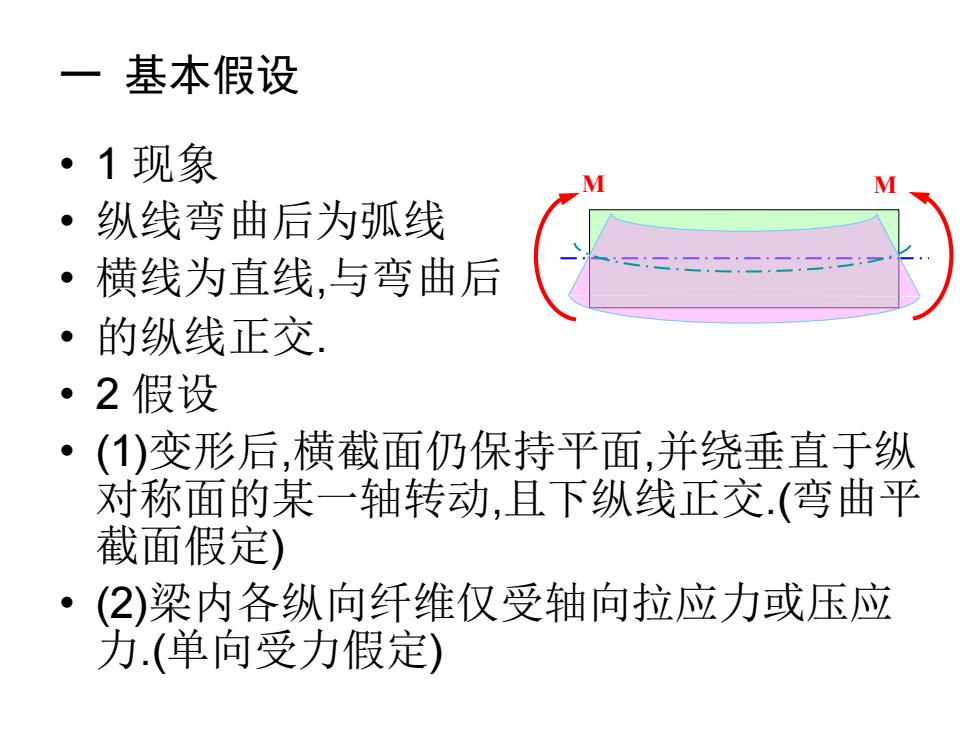

一 基本假设 ·1现象 M ·纵线弯曲后为弧线 。 横线为直线，与弯曲后 的纵线正交 ·2假设 ·(1)变形后，横截面仍保持平面，并绕垂直于纵 对称面的某一轴转动，且下纵线正交.（弯曲平 截面假定) (2)梁内各纵向纤维仅受轴向拉应力或压应 力.（单向受力假定）
一 基本假设 • 1 现象 • 纵线弯曲后为弧线 • 横线为直线,与弯曲后 • 的纵线正交. • 2 假设 • (1)变形后,横截面仍保持平面,并绕垂直于纵 对称面的某一轴转动,且下纵线正交.(弯曲平 截面假定) • (2)梁内各纵向纤维仅受轴向拉应力或压应 力.(单向受力假定) M M

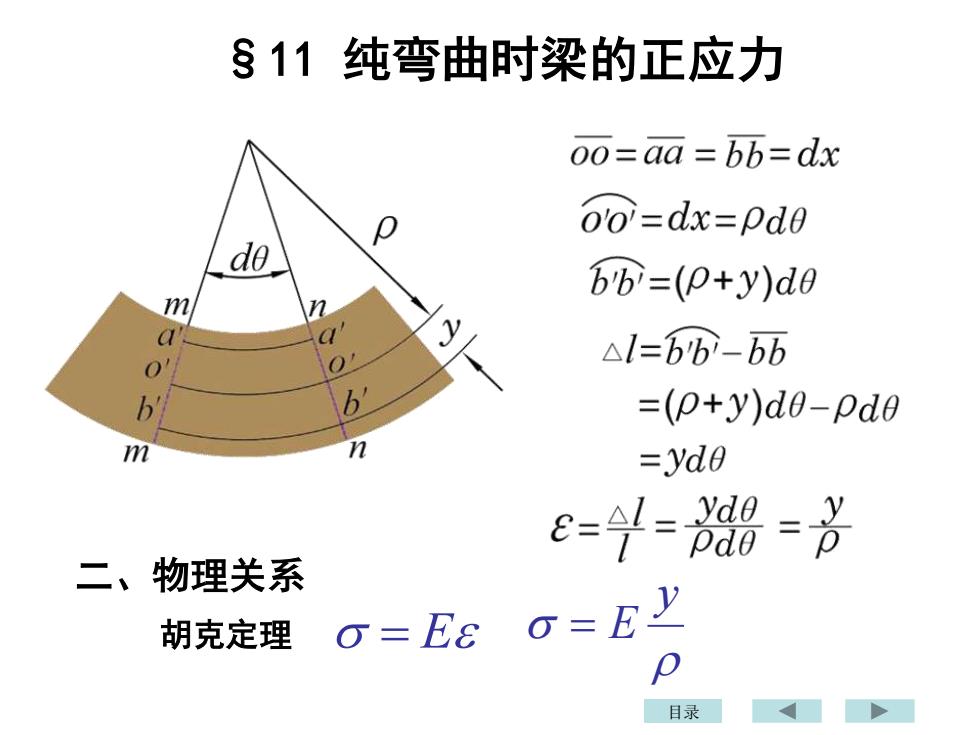

§11纯弯曲时梁的正应力 oo=aa=bb=dx oo=dx=pde b'bi=(p+y)de m n △1=bb-bb b =(p+y)do-pde m =yde e==溜=书 二、物理关系 胡克定理 o=E8 G=EY 目录
二、物理关系 胡克定理 = E y = E §11 纯弯曲时梁的正应力 目录
