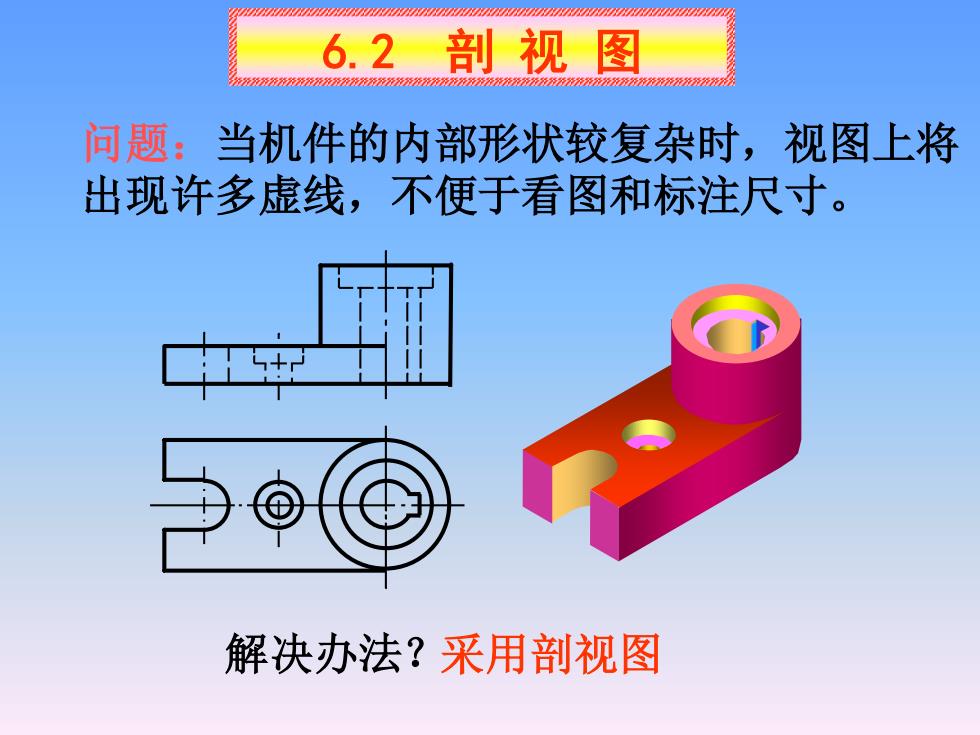

6.2剖视图 问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。 解决办法？采用剖视图
6.2 剖 视 图 问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。 解决办法？采用剖视图
一、剖视图的概念 1.剖视图的形成 假想用 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号
一、剖视图的概念 ⒈ 剖视图的形成 假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号

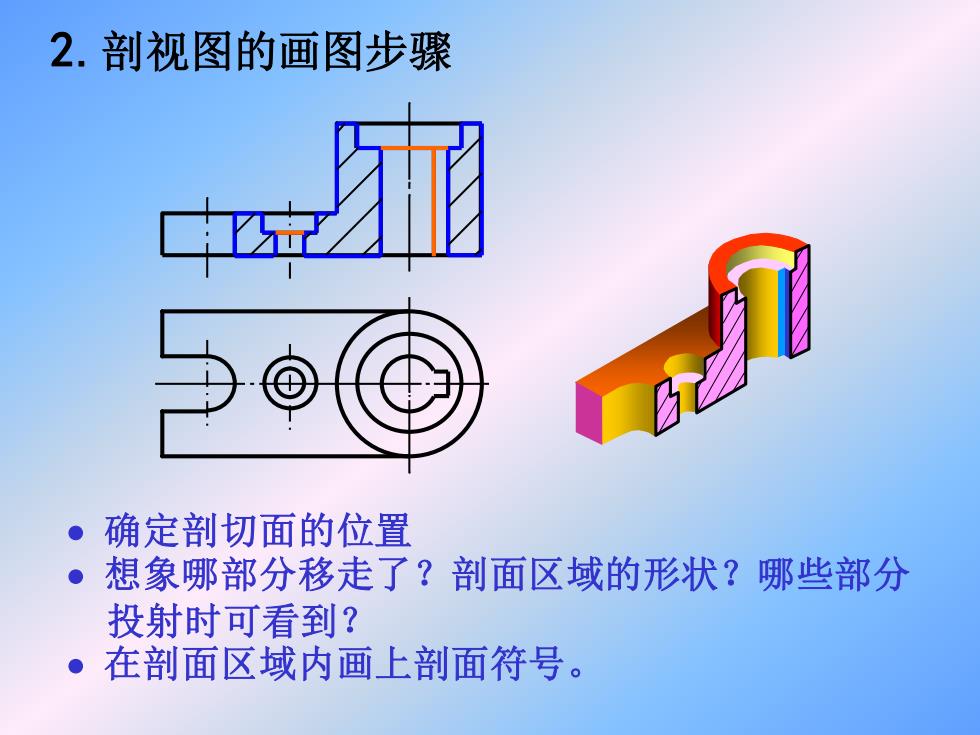

2.剖视图的画图步骤 ● 确定剖切面的位置 ·想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？ ● 在剖面区域内画上剖面符号
2.剖视图的画图步骤 • 确定剖切面的位置 • 想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？ • 在剖面区域内画上剖面符号

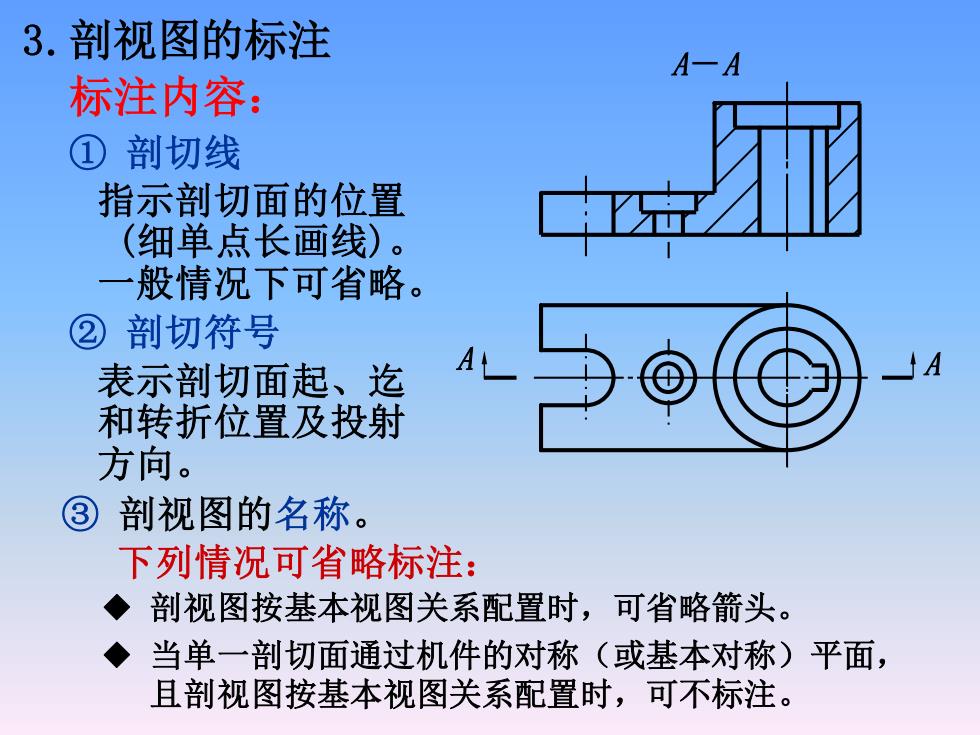

3.剖视图的标注 A-A 标注内容： ①剖切线 指示剖切面的位置 (细单点长画线)。 般情况下可省略。 ②剖切符号 表示剖切面起、迄 A A 和转折位置及投射 方向。 ③ 剖视图的名称。 下列情况可省略标注： ◆剖视图按基本视图关系配置时，可省略箭头。 ◆ 当单一剖切面通过机件的对称（或基本对称)平面， 且剖视图按基本视图关系配置时，可不标注
3.剖视图的标注 ② 剖切符号 ③ 剖视图的名称。 标注内容： ① 剖切线 A A－A A 指示剖切面的位置 (细单点长画线)。 一般情况下可省略。 表示剖切面起、迄 和转折位置及投射 方向。 ◆ 剖视图按基本视图关系配置时，可省略箭头。 ◆ 当单一剖切面通过机件的对称（或基本对称）平面， 且剖视图按基本视图关系配置时，可不标注。 下列情况可省略标注：

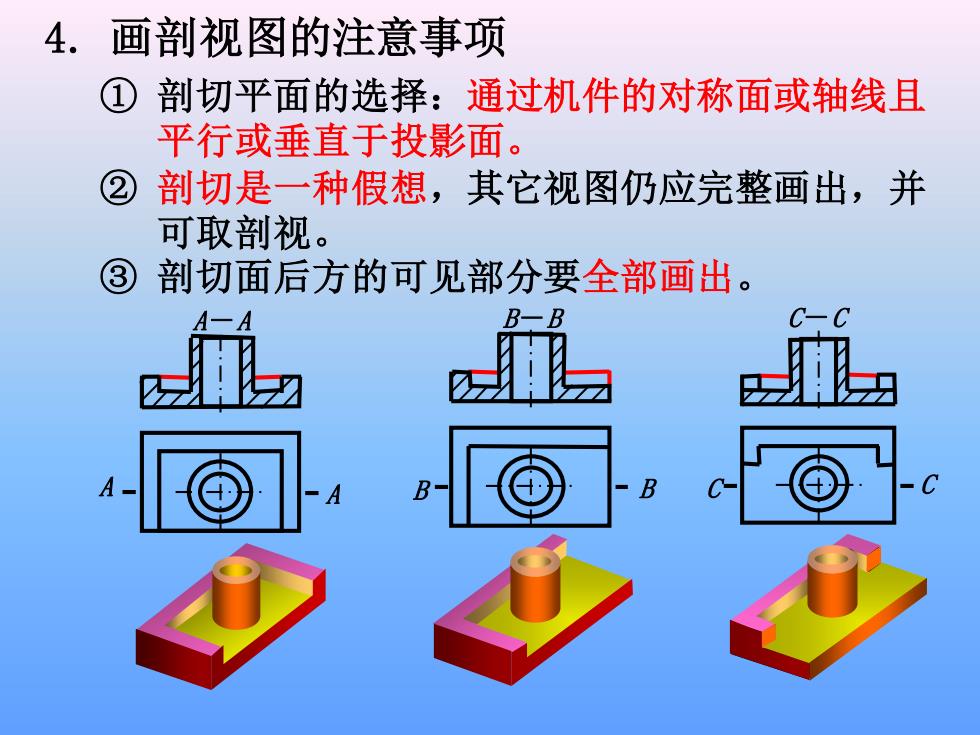

4.画剖视图的注意事项 ① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。 ② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。 ③ 剖切面后方的可见部分要全部画出。 B一B
4. 画剖视图的注意事项 ① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。 ② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。 ③ 剖切面后方的可见部分要全部画出。 A－A A A B－B B B C－C C C
