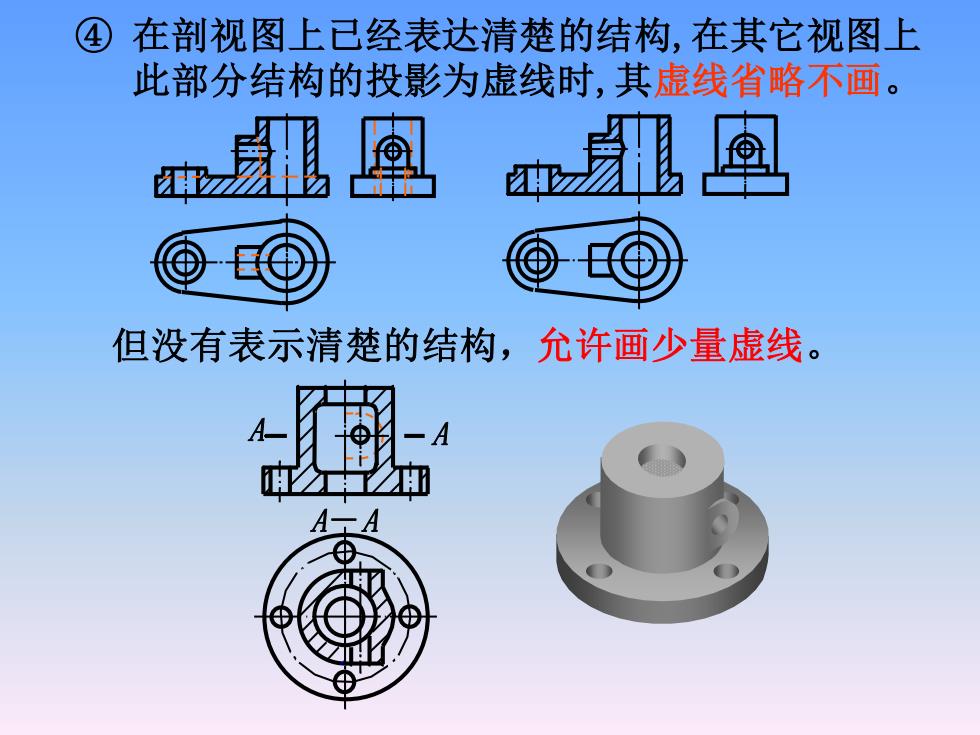

④ 在剖视图上已经表达清楚的结构，在其它视图上 此部分结构的投影为虚线时，其虚线省略不画。 凰 但没有表示清楚的结构，允许画少量虚线
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。 但没有表示清楚的结构，允许画少量虚线。 A－A A A

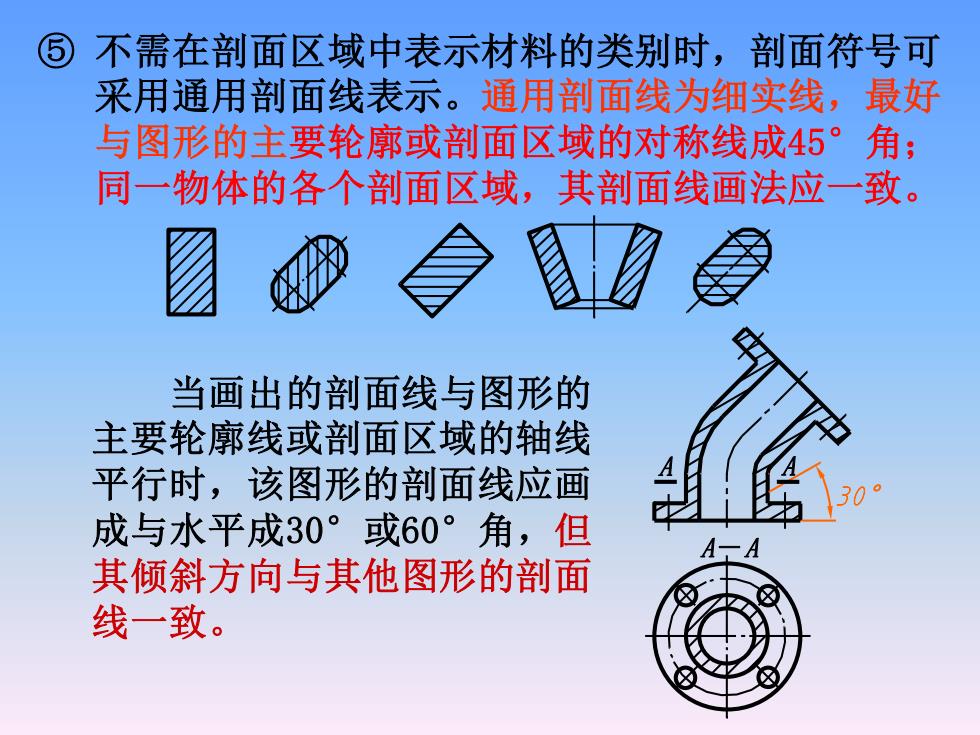

⑤ 不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面线表示。通用剖面线为细实线，最好 与图形的主要轮廓或剖面区域的对称线成45°角； 同一物体的各个剖面区域，其剖面线画法应一致。 当画出的剖面线与图形的 主要轮廓线或剖面区域的轴线 平行时，该图形的剖面线应画 成与水平成30°或60°角，但 其倾斜方向与其他图形的剖面 线一致
⑤ 不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面线表示。通用剖面线为细实线，最好 与图形的主要轮廓或剖面区域的对称线成45°角； 同一物体的各个剖面区域，其剖面线画法应一致。 A A 30° A－A 当画出的剖面线与图形的 主要轮廓线或剖面区域的轴线 平行时，该图形的剖面线应画 成与水平成30°或60°角，但 其倾斜方向与其他图形的剖面 线一致

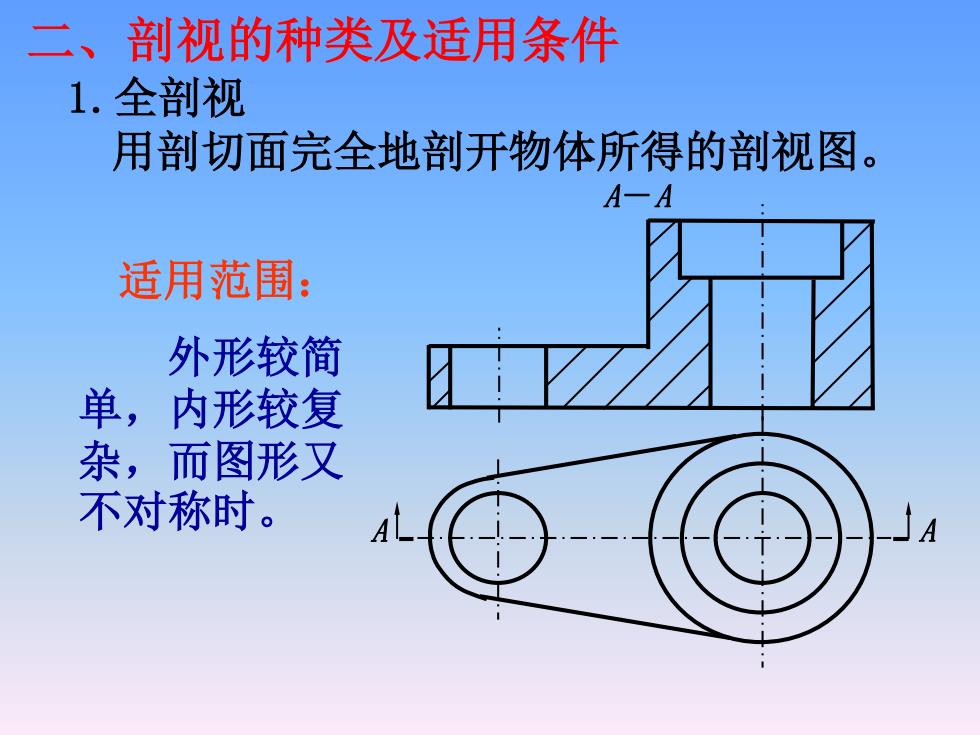

二、 剖视的种类及适用条件 1.全剖视 用剖切面完全地剖开物体所得的剖视图。 A一A 适用范围： 外形较简 单，内形较复 杂，而图形又 不对称时
二、剖视的种类及适用条件 1.全剖视 用剖切面完全地剖开物体所得的剖视图。 外形较简 单，内形较复 杂，而图形又 不对称时。 适用范围： A A A－A

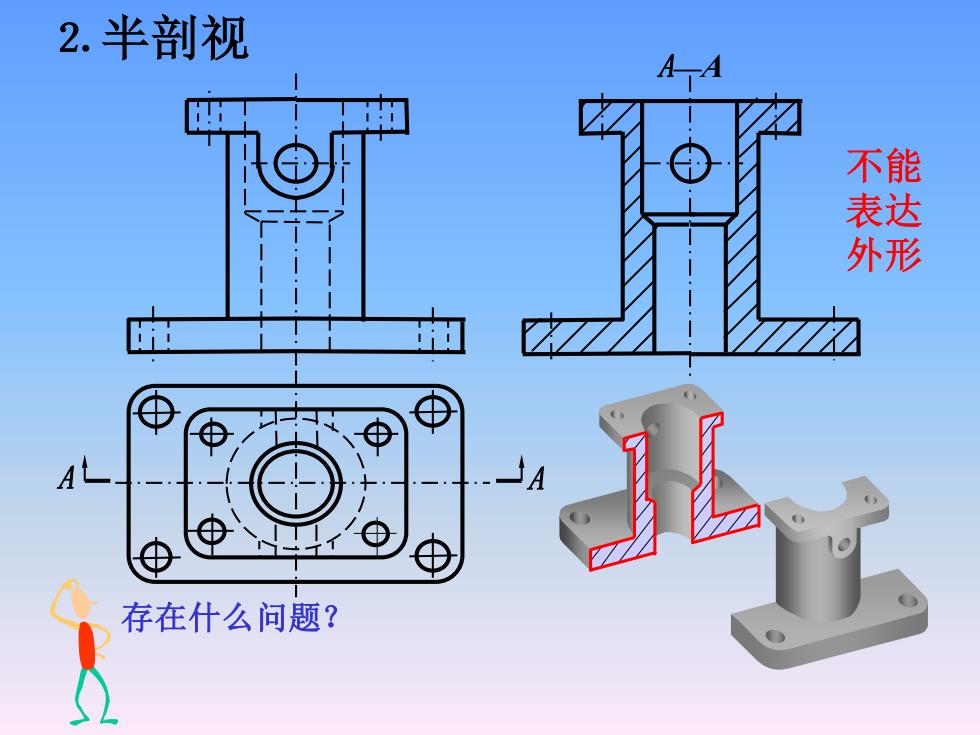

2.半剖视 AA 不能 表达 外形 A 存在什么问题？
⒉ 半剖视 不能 表达 外形 A A A—A 存在什么问题？

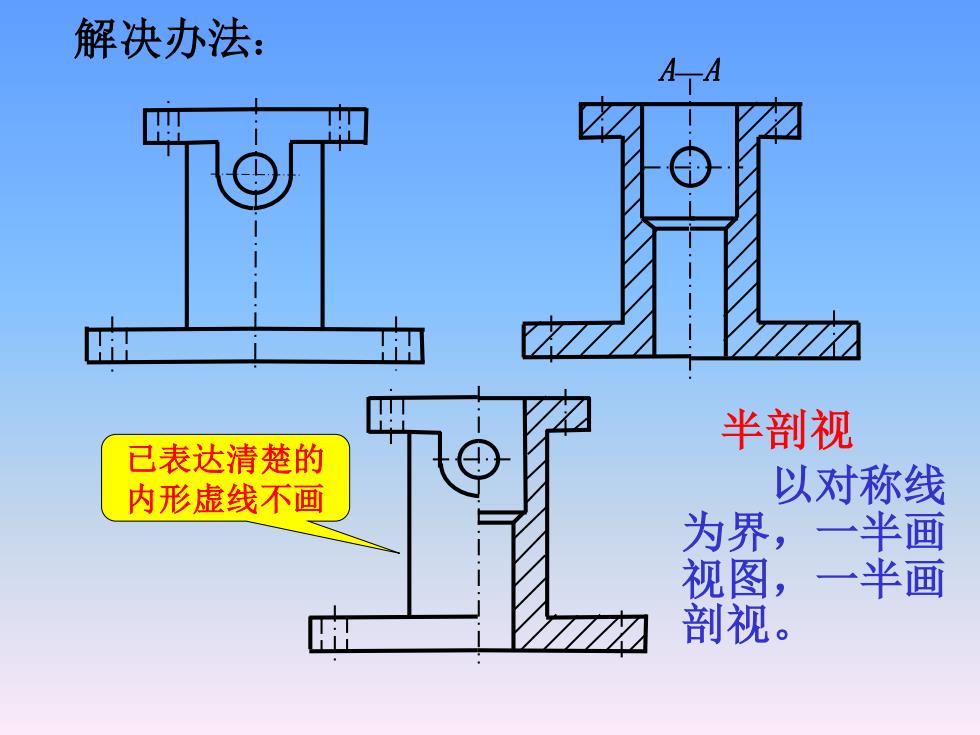

解决办法： 半剖视 已表达清楚的 内形虚线不画 以对称线 为界，一半画 视图， 一半画 应 剖视
解决办法： 以对称线 为界，一半画 视图，一半画 剖视。 半剖视 已表达清楚的 内形虚线不画 A—A
