第2章制图基本知与技能 本章内容主要是国家标准的一些 基本规定，以自学为主，只对部分内 容加以讲解。 2.1《技术制图》 的基本规定 一2.2尺规几何作图 结束放映
本章内容主要是国家标准的一些 基本规定，以自学为主，只对部分内 容加以讲解。 2.1《技术制图》的基本规定 2.2 尺规几何作图 结束放映

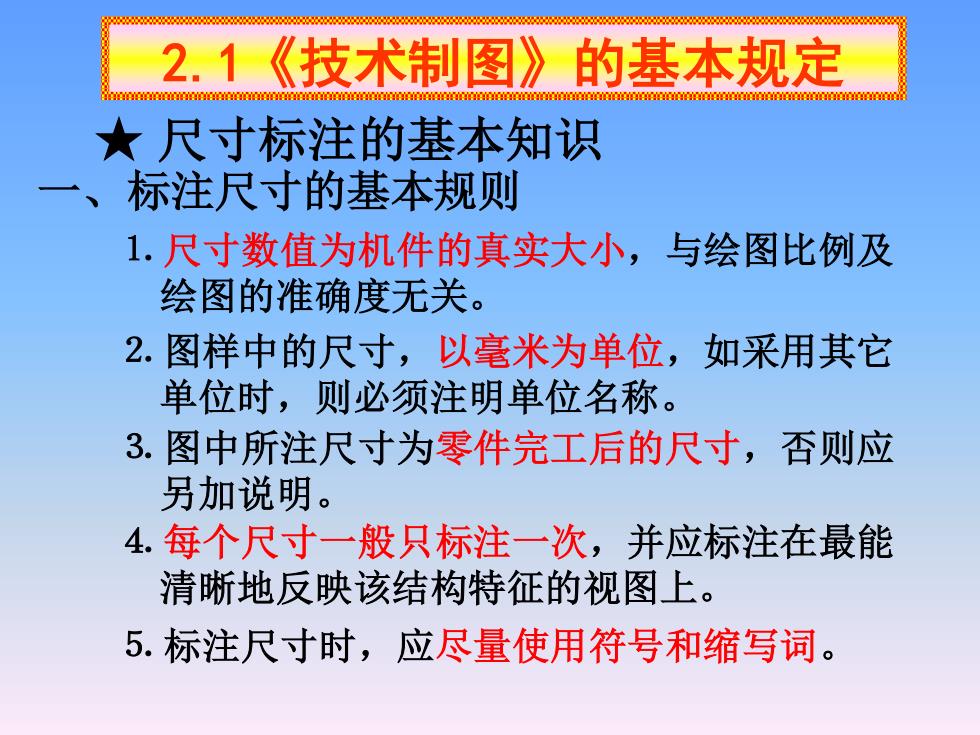

208888909888929898880980889998088840988989989880080829888089282880888988808998988408889988 2.1《技术制图》1 的基本规定 0000OOO00O0O000000OOO0O0O0000OOOO0O0000OOOO0O0O0000COO000000000000 ★尺寸标注的基本知识 一、标注尺寸的基本规则 1.尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 2.图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 3.图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 4.每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。 5.标注尺寸时，应尽量使用符号和缩写词
★ 尺寸标注的基本知识 2.1《技术制图》的基本规定 ⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。 一、标注尺寸的基本规则 ⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 ⒌ 标注尺寸时，应尽量使用符号和缩写词

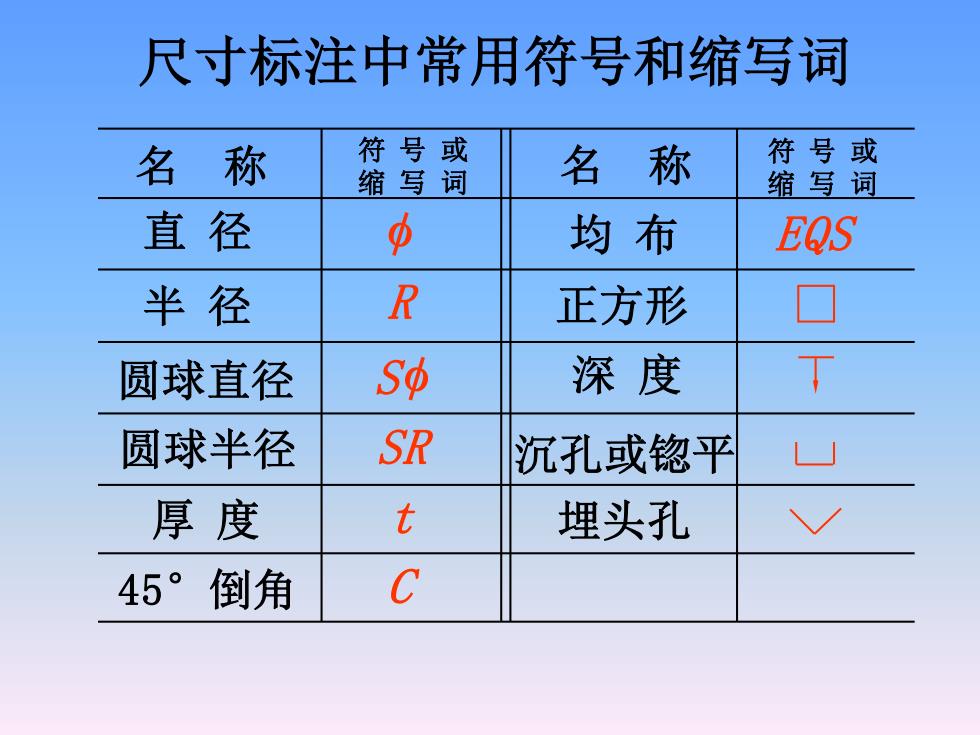

尺寸标注中常用符号和缩写词 名称 符号或 缩写词 名称 符号或 缩写词 直径 均布 EQS 半径 R 正方形 0 圆球直径 S功 深度 T 圆球半径 SR 沉孔或锪平 L凵 厚度 t 埋头孔 45°倒角 C
尺寸标注中常用符号和缩写词 名 称 符 号 或 缩 写 词 名 称 符 号 或 缩 写 词 直 径 半 径 R 圆球直径 S 圆球半径 SR 厚 度 t 45°倒角 C 均 布 EQS 正方形 深 度 沉孔或锪平 埋头孔

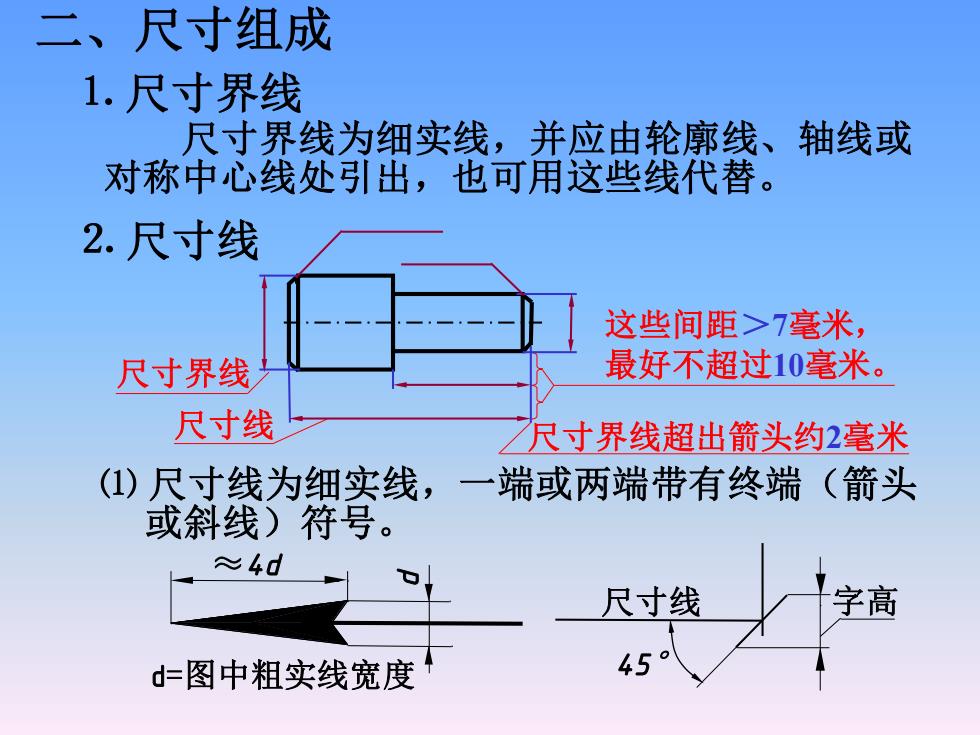

二、尺寸组成 1.尺寸界线 尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。 2.尺寸线 这些间距>7毫米， 尺寸界线 最好不超过10毫米。 尺寸线 尺寸界线超出箭头约2毫米 (1)尺寸线为细实线，一端或两端带有终端（箭头 或斜线)符号。 ≈4d 尺寸线 字高 d=图中粗实线宽度 45°
这些间距＞7毫米， 尺寸界线 最好不超过10毫米。 尺寸线 尺寸界线超出箭头约2毫米 二、尺寸组成 ⒈ 尺寸界线 尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。 ⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。 ⒉ 尺寸线 ≈4d d d=图中粗实线宽度 尺寸线 字高 45°

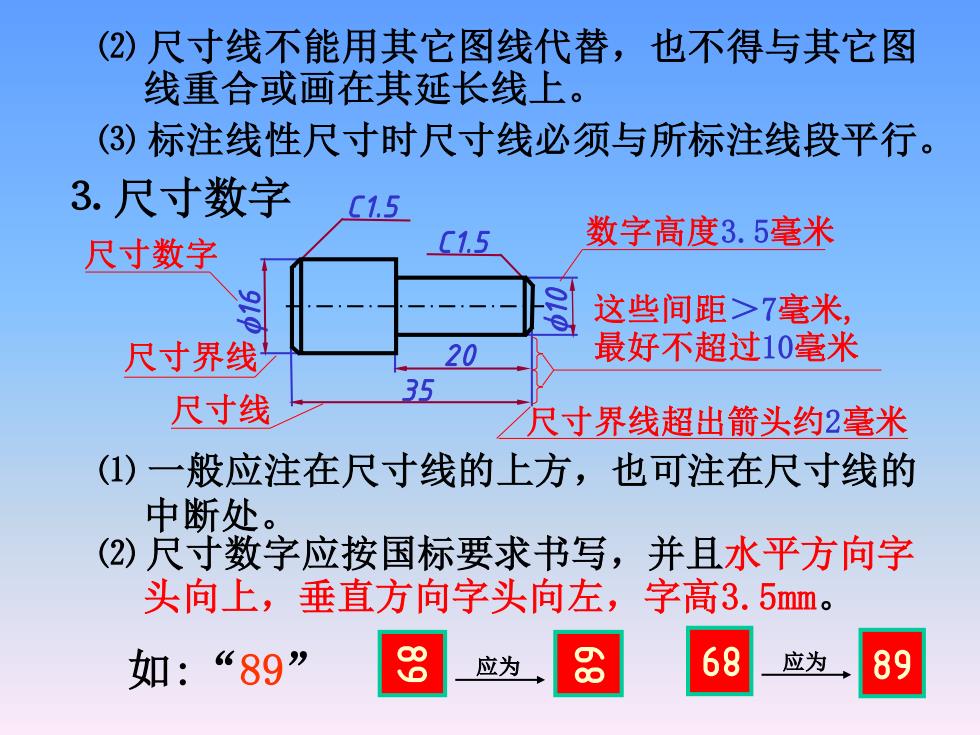

(2)尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 (3)标注线性尺寸时尺寸线必须与所标注线段平行。 3.尺寸数字 C1.5 数字高度3.5毫米 尺寸数字 C1.5 这些间距>7毫米， 尺寸界线 20 最好不超过10毫米 尺寸线 尺寸界线超出箭头约2毫米 (1)一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 (2)尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左， 字高3.5mm。 如：“89” O 应为 68 应为 89
C1.5 10 C1.5 16 20 35 ⒊ 尺寸数字 ⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 89 尺寸数字 数字高度3.5毫米 尺寸线 这些间距＞7毫米, 最好不超过10毫米 尺寸界线超出箭头约2毫米 尺寸界线 89 89 89 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。 ⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。 如 应为 应为 :“89
