第9章装配图 9.1 装配图的功用和内容 装配图的规定画法和特殊画法 装配图视图的选择 装配图白 寸标注 装配图的零件序号和明细档 9.6画装配图的方法和步骤 9.7常见装配结构 9.8读装配图的方法和步骤 9.9由装配图拆画零件图 本章小结 结束放映
9.1 装配图的功用和内容 9.2 装配图的规定画法和特殊画法 9.3 装配图视图的选择 9.4 装配图的尺寸标注 9.6 画装配图的方法和步骤 9.7 常见装配结构 9.5 装配图的零件序号和明细栏 9.8 读装配图的方法和步骤 9.9 由装配图拆画零件图 本章小结 结束放映
9.1装配图的功用和内容 装配图是用来表达机器或部件 等产品及其组成部分的连接，装配 关系的图样。 填料压 例：球阀是控制 紧盖11 扳手13 液体流量的一种 填料9、10 阀杆12 开关装置。 填料垫8 螺母7 螺柱6 阀体1 阀芯4 密封圈3 阀盖2 调整垫5
9.1 装配图的功用和内容 例：球阀是控制 液体流量的一种 开关装置。 装配图是用来表达机器或部件 等产品及其组成部分的连接,装配 关系的图样。 密封圈3 阀芯4 调整垫5 螺母7 螺柱6 阀杆12 扳手13 填料压 紧盖11 阀体1 阀盖2 填料垫8 填料9、10

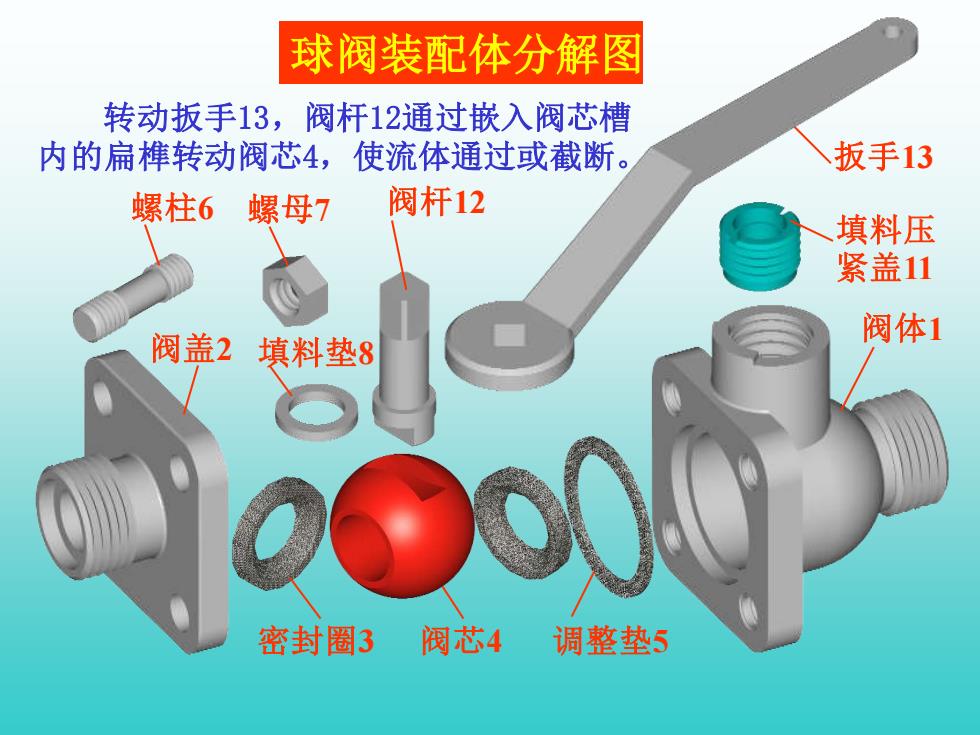

球阀装配体分解图 转动扳手13，阀杆12通过嵌入阀芯槽 内的扁榫转动阀芯4，使流体通过或截断。 扳手13 螺柱6 螺母7 阀杆12 填料压 紧盖11 阀体1 阀盖2填料垫8 人 密封圈3 阀芯4 调整垫5
球阀装配体分解图 密封圈3 阀芯4 调整垫5 螺柱6 螺母7 阀杆12 扳手13 填料压 紧盖11 阀体1 阀盖2 填料垫8 转动扳手13，阀杆12通过嵌入阀芯槽 内的扁榫转动阀芯4，使流体通过或截断
功用： 装配图用来表达机器或部件的工作原理、 各组成部分的相对位置及装配关系。 是制定装配工艺规程，进行装配、检验、 安装及维修的技术文件。 内容： (1)一组视图。 (2) 必要的尺寸。 (3) 技术要求。 (4) 标题栏、零件序号及明细栏。 装配图
● 功用： ● 内容: (1) 一组视图。 (2) 必要的尺寸。 (3) 技术要求。 (4) 标题栏、零件序号及明细栏。 装配图 是制定装配工艺规程，进行装配、检验、 安装及维修的技术文件。 装配图用来表达机器或部件的工作原理、 各组成部分的相对位置及装配关系

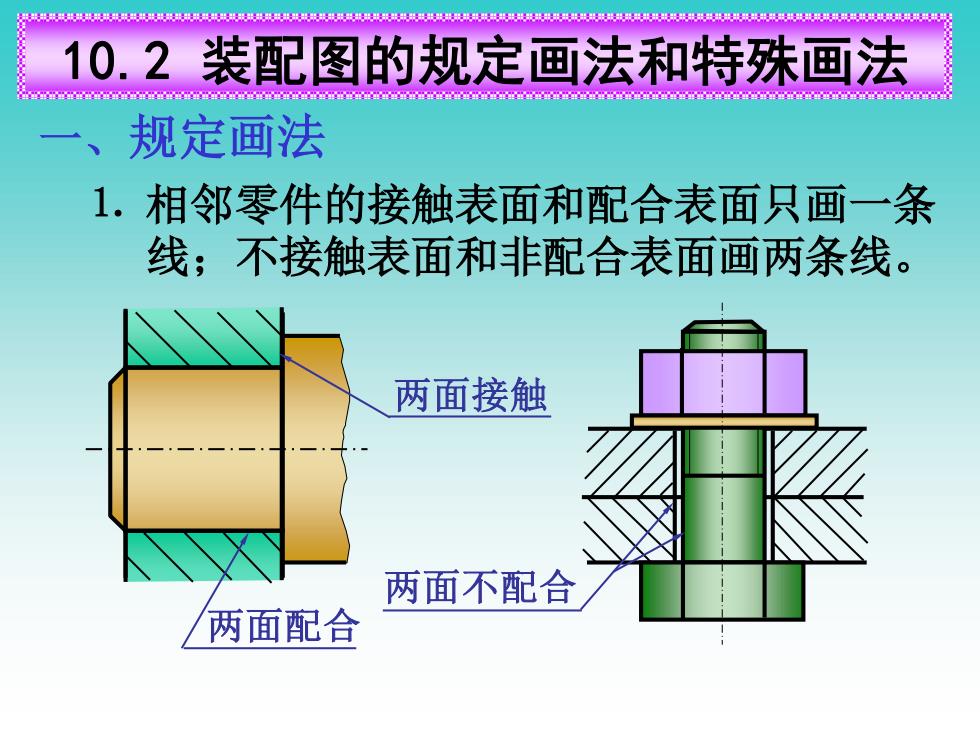

10.2装配图的规定画法和特殊画法 s年年等￥S￥s9年金ss金S金金年mm室室全年m全s 一、 规定画法 1.相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。 两面接触 两面不配合 两面配合
一、规定画法 ⒈ 相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。 两面不配合 两面配合 两面接触 10.2 装配图的规定画法和特殊画法
