第6章机件的图洋画法 6.1视图 6.2剖视图 m6.3 断面图 6.4规定画法和简化画法 6.5第三角投影法简介 本章小结 结束放映
6.1 视图 6.2 剖视图 6.3 断面图 6.4 规定画法和简化画法 本章小结 结束放映 6.5 第三角投影法简介

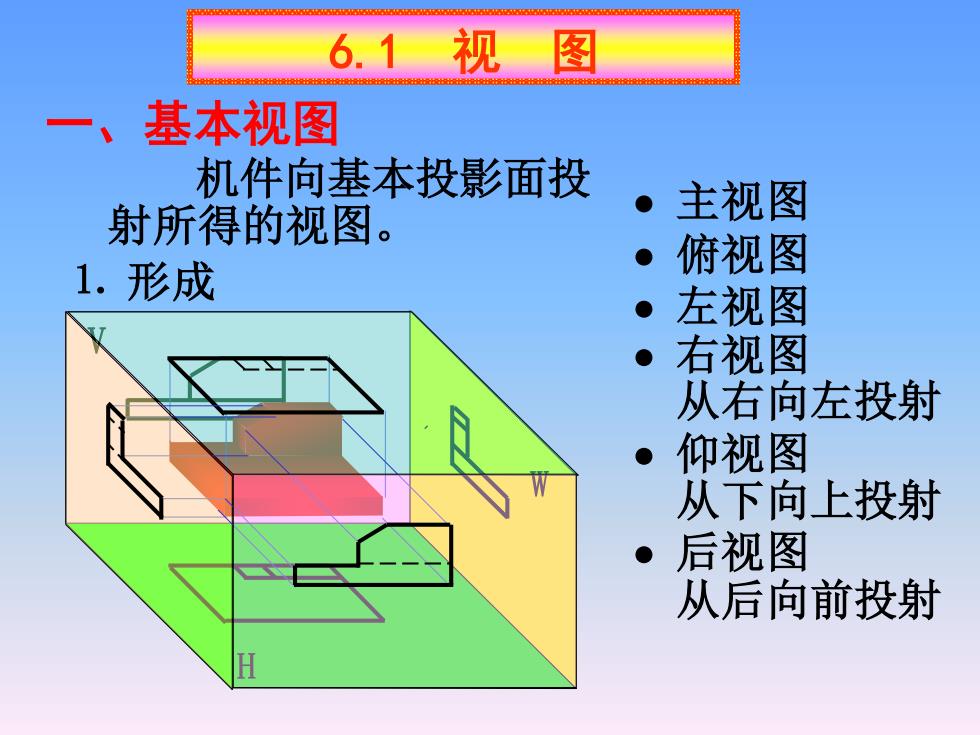

6.1视图 一、基本视图 机件向基本投影面投 射所得的视图。 主视图 ● 1.形成 俯视图 左视图 右视图 从右向左投射 ● 仰视图 从下向上投射 后视图 从后向前投射
一、基本视图 • 右视图 • 主视图 • 俯视图 • 左视图 • 后视图 • 仰视图 ⒈ 形成 从右向左投射 从下向上投射 从后向前投射 6.1 视 图 机件向基本投影面投 射所得的视图。 V

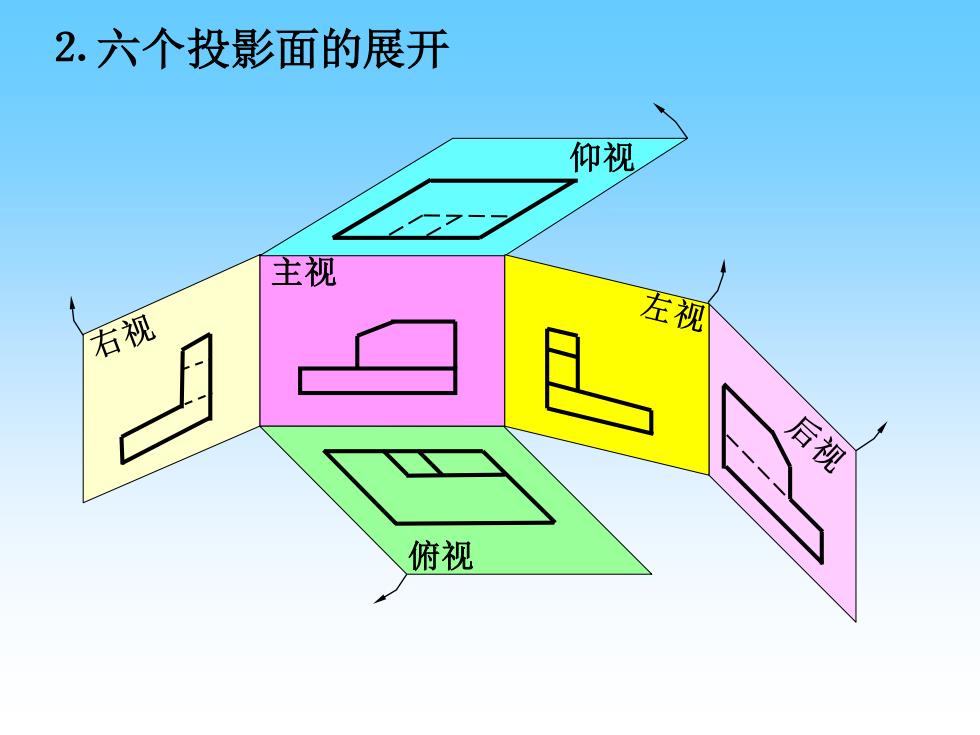

2.六个投影面的展开 仰视 主视 右视 左视 后视 俯视
⒉ 六个投影面的展开 主视 俯视 仰视

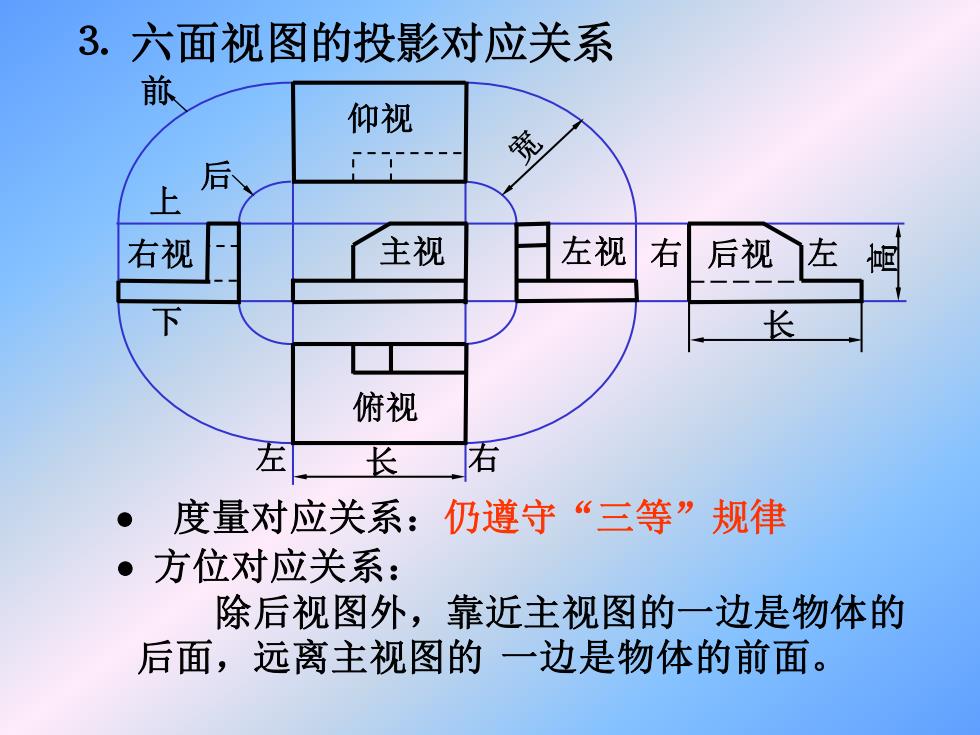

3.六面视图的投影对应关系 前 仰视 $ 上 后、 右视 主视 左视右 后视左闻 长 俯视 左 长 右 ● 度量对应关系：仍遵守“三等”规律 ·方位对应关系： 除后视图外，靠近主视图的一边是物体的 后面，远离主视图的一边是物体的前面
除后视图外，靠近主视图的一边是物体的 后面，远离主视图的 一边是物体的前面。 ⒊ 六面视图的投影对应关系 长 高 上 下 左 右 前 后 右 左 • 度量对应关系：仍遵守“三等”规律 • 方位对应关系： 主视 俯视 仰视 右视 左视 后视 长

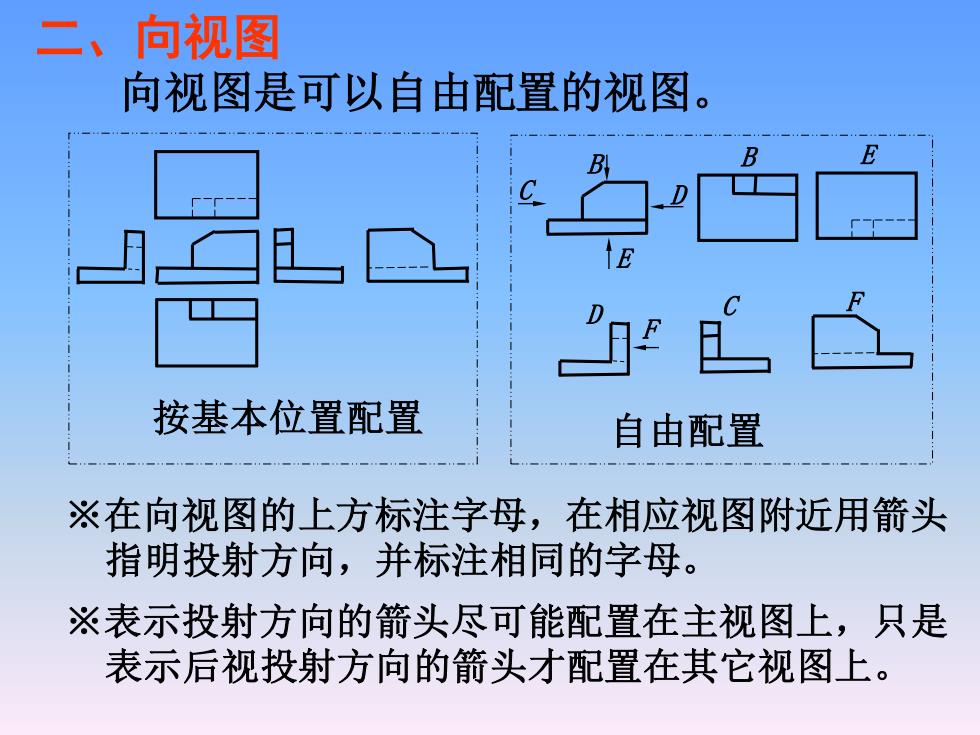

二、向视图 向视图是可以自由配置的视图。 按基本位置配置 自由配置 ※在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。 ※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上
二、向视图 向视图是可以自由配置的视图。 ※在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。 C D D B B C 自由配置 E E F F ※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。 按基本位置配置
