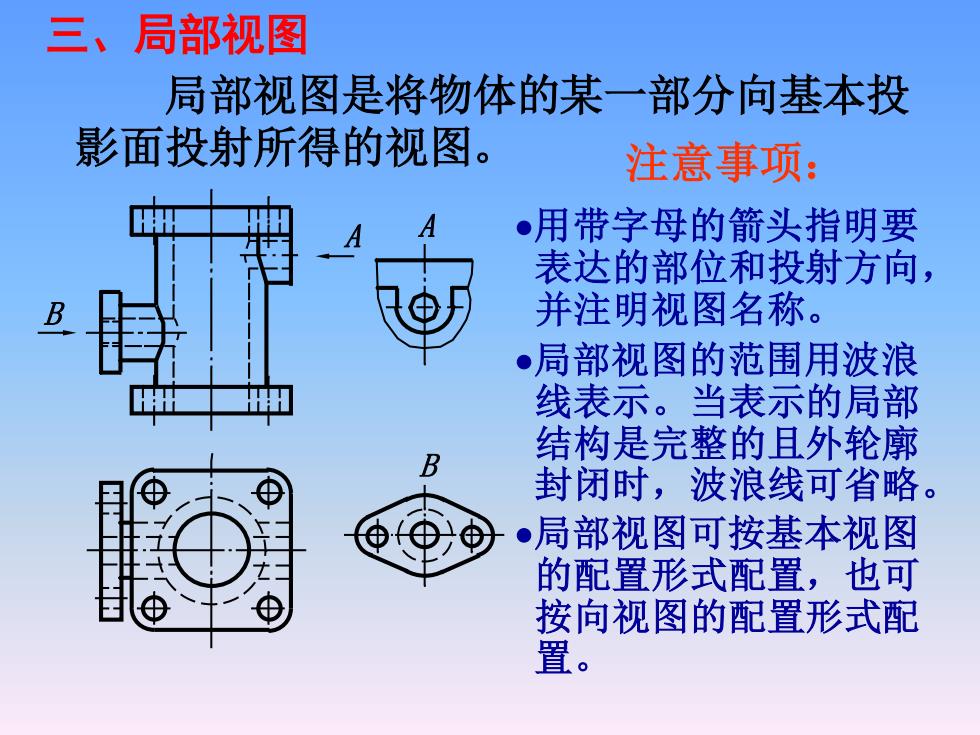

三、局部视图 局部视图是将物体的某一部分向基本投 影面投射所得的视图。 注意事项： 用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。 ●局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 •局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置
三、局部视图 局部视图是将物体的某一部分向基本投 影面投射所得的视图。 注意事项： •用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。 •局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 •局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。 B A A B

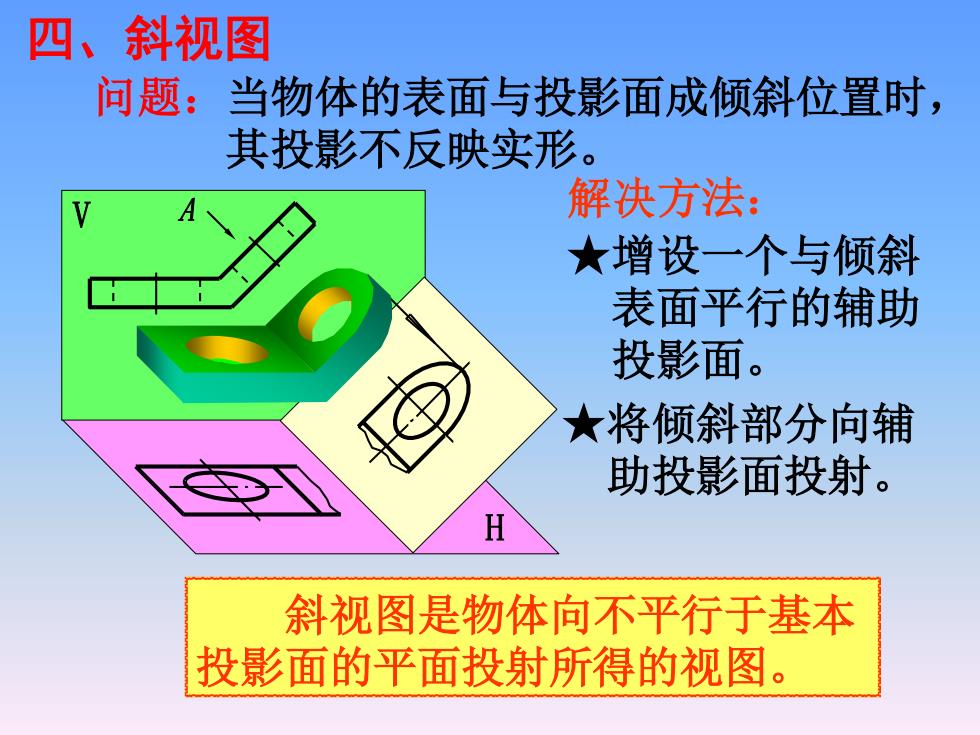

四、斜视图 问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。 解决方法： 大增设一个与倾斜 表面平行的辅助 投影面。 ★将倾斜部分向辅 助投影面投射。 H 斜视图是物体向不平行于基本 投影面的平面投射所得的视图
四、斜视图 问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。 ★增设一个与倾斜 表面平行的辅助 投影面。 解决方法： ★将倾斜部分向辅 助投影面投射。 斜视图是物体向不平行于基本 投影面的平面投射所得的视图。 V H A

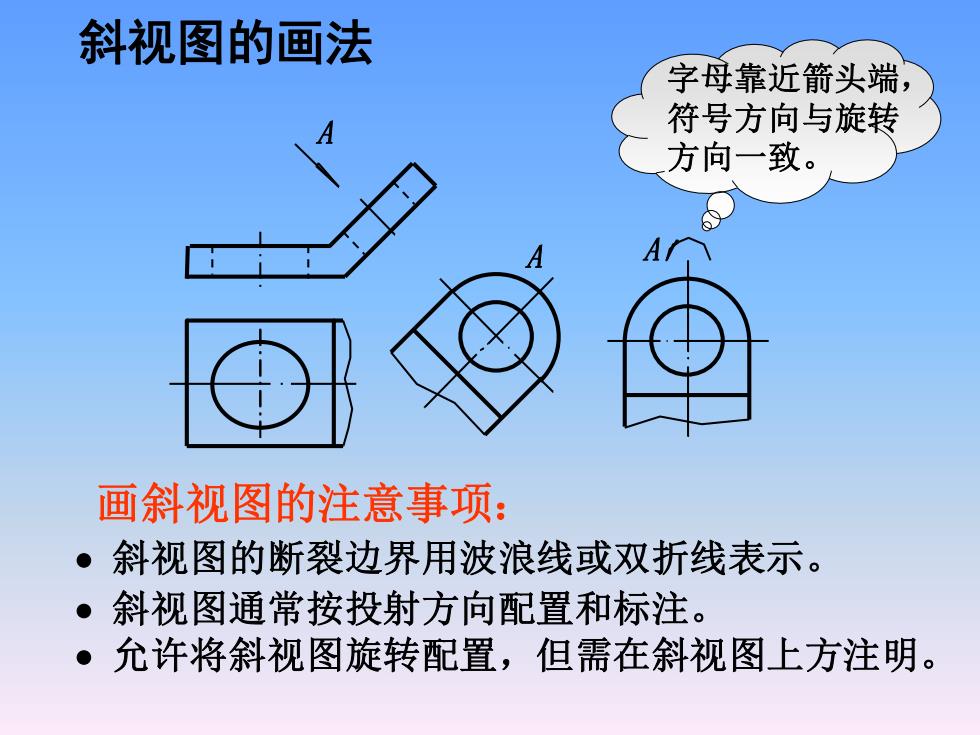

斜视图的画法 字母靠近箭头端， 符号方向与旋转 方向一致。 画斜视图的注意事项： ·斜视图的断裂边界用波浪线或双折线表示。 ·斜视图通常按投射方向配置和标注。 ·允许将斜视图旋转配置，但需在斜视图上方注明
A A A 斜视图的画法 画斜视图的注意事项： • 斜视图通常按投射方向配置和标注。 • 允许将斜视图旋转配置，但需在斜视图上方注明。 • 斜视图的断裂边界用波浪线或双折线表示。 字母靠近箭头端， 符号方向与旋转 方向一致

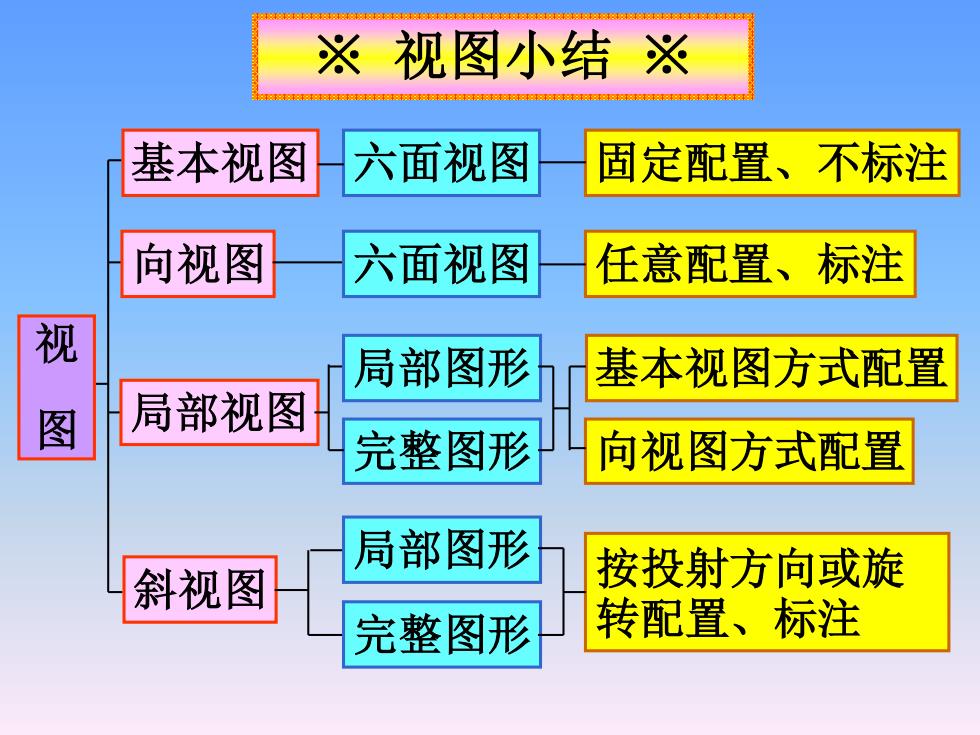

※视图小结※ 基本视图 六面视图 固定配置、不标注 向视图 六面视图 任意配置、标注 视 局部图形 基本视图方式配置 图 局部视图 完整图形 向视图方式配置 局部图形 斜视图 按投射方向或旋 完整图形 转配置、标注
※ 视图小结 ※ 基本视图 向视图 局部视图 斜视图 六面视图 六面视图 局部图形 完整图形 局部图形 完整图形 固定配置、不标注 任意配置、标注 基本视图方式配置 向视图方式配置 按投射方向或旋 转配置、标注 视 图
