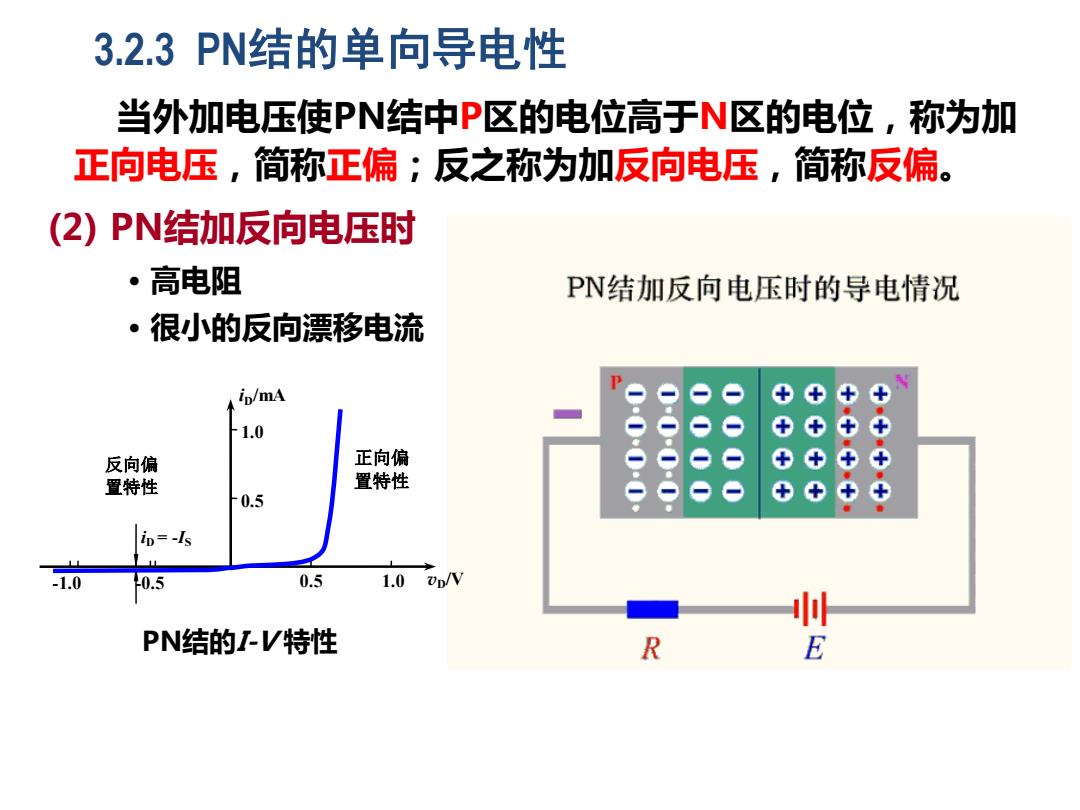

3.2.3P结的单向导电性 当外加电压使PN结中P区的电位高于N区的电位，称为加 正向电压，简称正偏；反之称为加反向电压，简称反偏。 (2)PN结加反向电压时 ·高电阻 PN结加反向电压时的导电情况 ·很小的反向漂移电流 ip/mA + + 1.0 反向偏 正向偏 ++ + + 置特性 置特性 0.5 中 ip=-Is -1.0 0.5 0.5 1.0 UD/V PN结的I-V特性 R E
3.2.3 PN结的单向导电性 • 高电阻 • 很小的反向漂移电流 当外加电压使PN结中P区的电位高于N区的电位，称为加 正向电压，简称正偏；反之称为加反向电压，简称反偏。 (2) PN结加反向电压时 PN结的I-V 特性 iD/mA 1.0 0.5 -1.0 -0.5 0.5 1.0 vD/V 正向偏 置特性 iD = -IS 反向偏 置特性
3.2.3PN结的单向导电性 当外加电压使PN结中P区的电位高于N区的电位，称为加 正向电压，简称正偏；反之称为加反向电压，简称反偏。 (2)PN结加反向电压时 ·高电阻 ·很小的反向漂移电流 在一定的温度条件下，由本征激 ip/mA 发决定的少子浓度是一定的，故少 1.0 反向偏 正向偏 子形成的漂移电流是恒定的，基本 置特性 置特性 0.5 上与所加反向电压的大小无关，这 ip=-Is 个电流也称为反向饱和电流。 -1.0 0.5 0.5 1.0 Up/V PN结的I-V特性
3.2.3 PN结的单向导电性 PN结的I-V 特性 iD/mA 1.0 0.5 -1.0 -0.5 0.5 1.0 vD/V 正向偏 置特性 iD = -IS 反向偏 置特性 在一定的温度条件下，由本征激 发决定的少子浓度是一定的，故少 子形成的漂移电流是恒定的，基本 上与所加反向电压的大小无关，这 个电流也称为反向饱和电流。 • 高电阻 • 很小的反向漂移电流 当外加电压使PN结中P区的电位高于N区的电位，称为加 正向电压，简称正偏；反之称为加反向电压，简称反偏。 (2) PN结加反向电压时

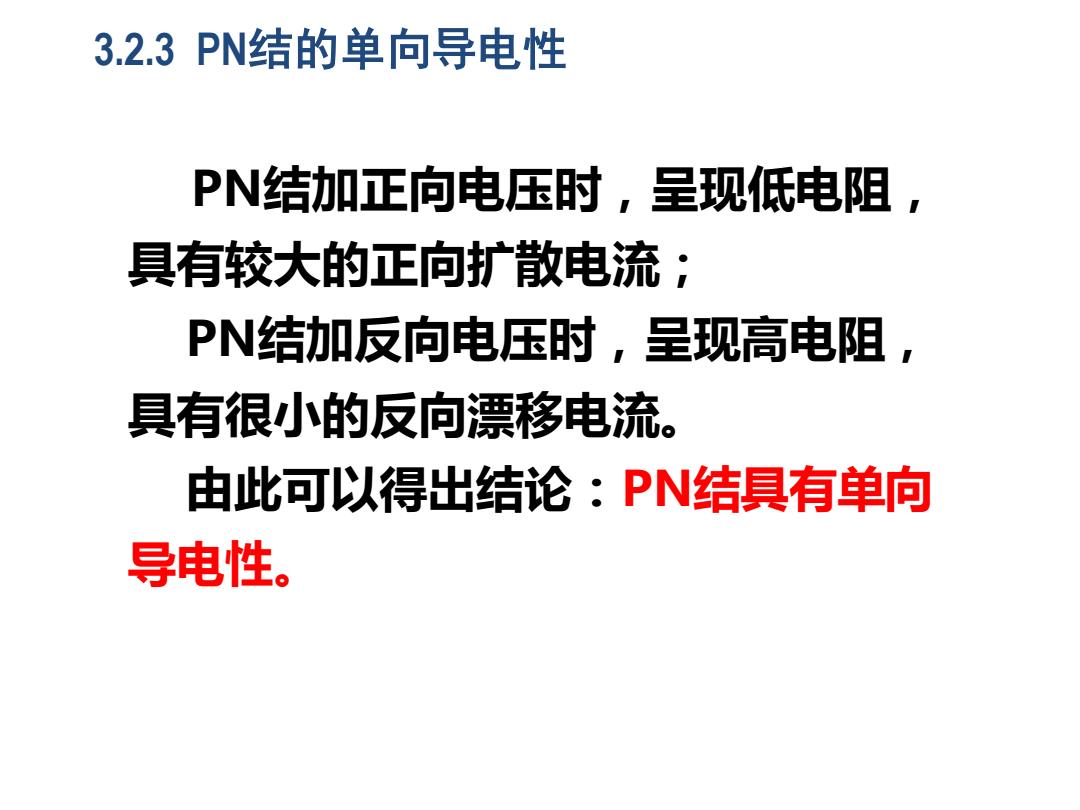

3.2.3PN结的单向导电性 PN结加正向电压时，呈现低电阻， 具有较大的正向扩散电流： PN结加反向电压时，呈现高电阻， 具有很小的反向漂移电流。 由此可以得出结论：PN结具有单向 导电性
3.2.3 PN结的单向导电性 PN结加正向电压时，呈现低电阻， 具有较大的正向扩散电流； PN结加反向电压时，呈现高电阻， 具有很小的反向漂移电流。 由此可以得出结论：PN结具有单向 导电性
