山东大学：《DSP原理与应用》课程教学资源（PPT课件讲稿，2021，TMS320C55x）第10章 C55x典型应用系统设计

第10章C55x典型应用系统设计 10.1典型DSP板的硬件设计 10.2 CPLD电路模块设计 10.3DSP板测试程序 ■10.4综合设计实例1：自适应系统辨识 ■10.5综合设计实例2：数字式有源抗噪声耳罩 3

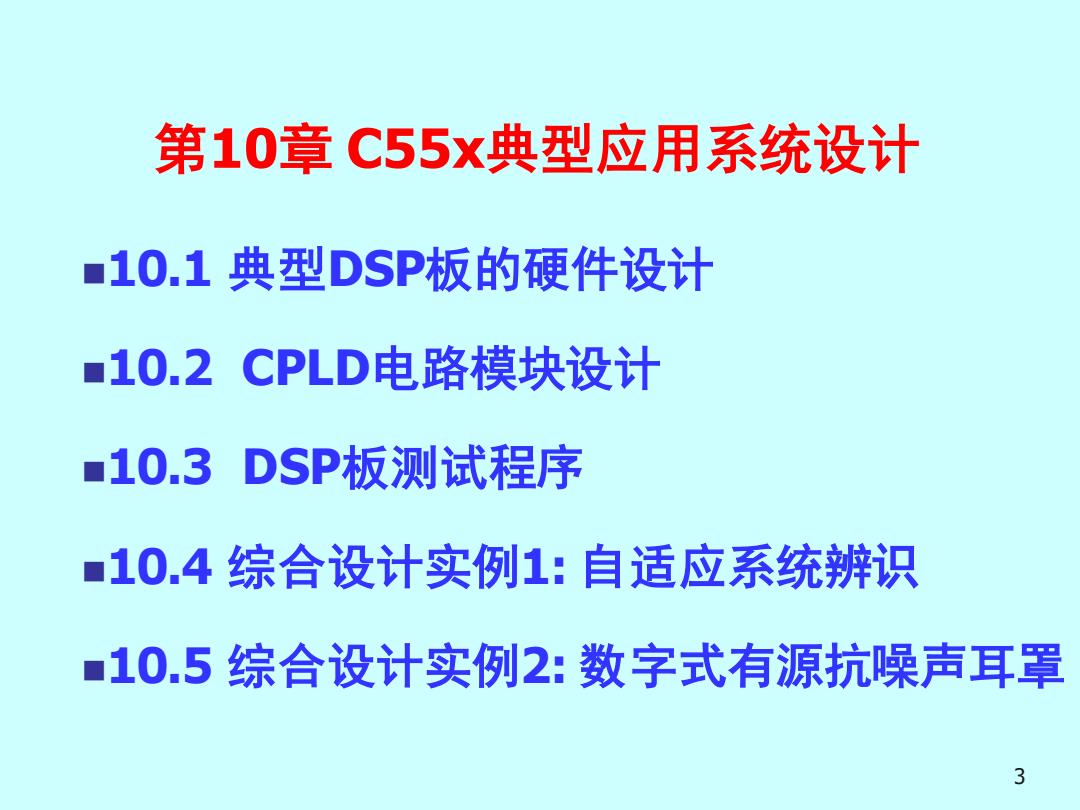

第10章 C55x典型应用系统设计 ◼10.1 典型DSP板的硬件设计 ◼10.2 CPLD电路模块设计 ◼10.3 DSP板测试程序 ◼10.4 综合设计实例1: 自适应系统辨识 ◼10.5 综合设计实例2: 数字式有源抗噪声耳罩 3

10.1典型DSP板的硬件设计 ■10.1.1概述 ■10.1.2基本电路模块 ■10.1.3 FLASH电路模块 ■10.1.4 SDRAM电路模块 ■10.1.5数模转换电路 ■10.1.6SD卡接▣电路 ■10.1.7USB接口电路 ■10.1.8自启动电路模块 4

10.1 典型DSP板的硬件设计 ◼ 10.1.1 概述 ◼ 10.1.2基本电路模块 ◼ 10.1.3 FLASH电路模块 ◼ 10.1.4 SDRAM电路模块 ◼ 10.1.5 数模转换电路 ◼ 10.1.6 SD卡接口电路 ◼ 10.1.7 USB接口电路 ◼ 10.1.8 自启动电路模块 4

10.1典型DSP板的硬件设计 10.1.1概述 基于TMS320VC5509A的通用数字信号处理板： ●包括VC5509A芯片、复位电路、时钟电路、JTAG接 口电路以及电源电路等基本电路模块。 ●通过EMF外扩了FLASH、SDRAM等存储器模块。 ●通过McBSP0,McBSP1和I2C外扩2片TLV320AIC23B, 使该系统具有4路模拟输入和4路模拟输出。 参考：实验箱电路原理图 5

10.1 典型DSP板的硬件设计 10.1.1 概述 基于TMS320VC5509A的通用数字信号处理板: ⚫包括VC5509A芯片、复位电路、时钟电路、JTAG接 口电路以及电源电路等基本电路模块。 ⚫通过EMIF外扩了FLASH、SDRAM等存储器模块。 ⚫通过McBSP0,McBSP1和I2C外扩2片TLV320AIC23B, 使该系统具有4路模拟输入和4路模拟输出。 5 参考: 实验箱电路原理图

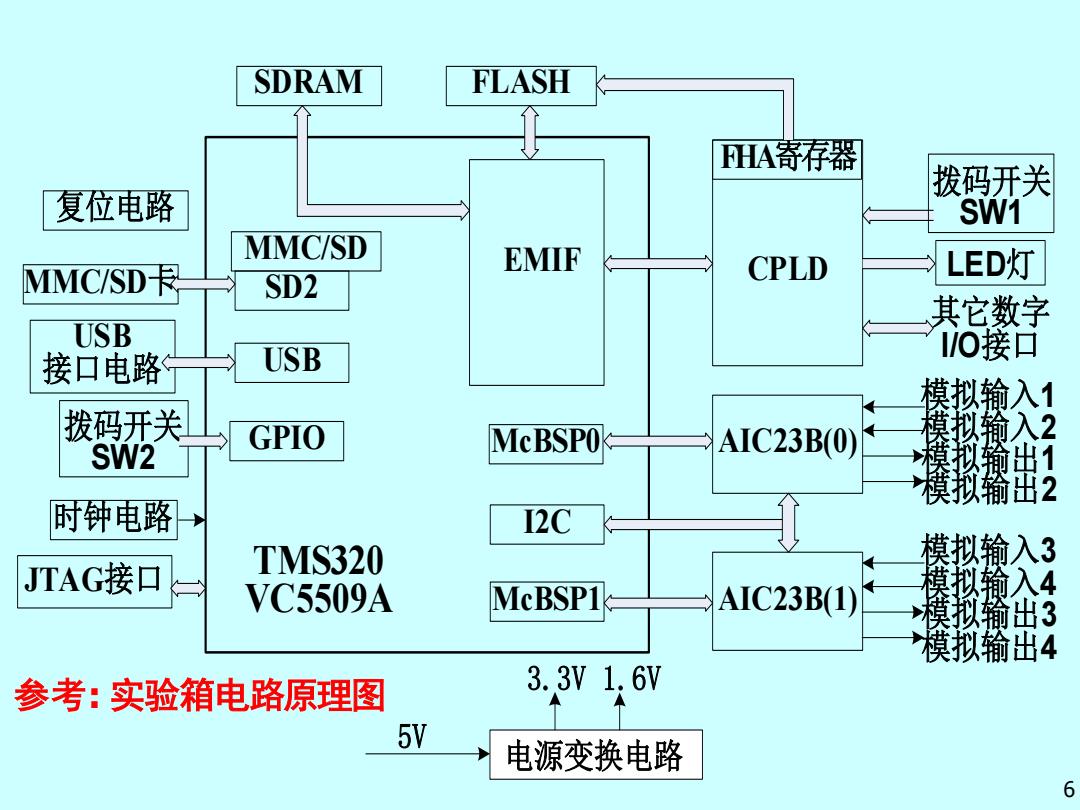

SDRAM FLASH A寄存器 拨码开关 复位电路 SW1 MMC/SD EMIF MMC/SD CPLD LED灯 SD2 其它数字 USB I/O接口 接口电路 USB 模拟输入1 拨码开关 GPIO McBSPO AIC23B(0) 模拟输入2 SW2 →模拟出1 模拟输出2 时钟电路 I2C JTAG接口 TMS320 模拟输入3 VC5509A McBSP1 AIC23B(1) 模拟输入4 →模拟犄出3 模拟输出4 参考：实验箱电路原理图 3.3V1.6V 5V 电源变换电路 6

MMC/SD 卡 时钟电路 TMS320 VC5509A USB 接口电路 USB JTAG接口 GPIO I2C McBSP0 McBSP1 AIC23B(0) AIC23B(1) SDRAM CPLD 复位电路 FLASH FHA寄存器 模拟输入1 模拟输入2 模拟输出1 模拟输出2 EMIF 电源变换电路 5V 3.3V 1.6V 其它数字 I/O接口 模拟输入3 模拟输入 4 模拟输出3 模拟输出 4 拨码开关 SW1 LED灯 拨码开关 SW2 SD2 MMC/SD 6 参考: 实验箱电路原理图

10.1.2基本电路模块 参考：图9-8TPS767D301双路电源 1.电源电路 '%= 1+ R =1.1834 285 5V REF R 210 ≈1.6N 5 NNI RSTI 28 1.6V 6 R475K R2210K NNI 24 OUTI 23 w OUTI EN1 3 25 Vref=1.1834V 1GND FB1/SE 5V 11 IN2 12 RST2 22 PWR RSTn PWR RSTn 18 3.3V IN2 OUT2 17 10 OUT2 EN2 5V 3.3V 9 R9270K 2GND (推荐R2=30.1k2, R36 R34 TPS767D301 可调电压1.5w5.5V)1K C25 DS2 DS3 1OuF 1OuF 0.1uF 7

1. 电源电路 10.1.2基本电路模块 R9 270K + C5 10uF C25 0.1uF R4 75K R2 210K C21 0.1uF + C1 10uF R36 1 K R34 1 K DS2 DS3 PWR_RSTn 5 V 3.3V 5 V 5 V 3.3V 3.3V 1.6V 1.6V PWR_RSTn RST1 2 8 1GND 3 FB1/SE 2 5 EN1 4 OUT1 2 4 IN1 5 OUT1 2 3 IN1 6 RST2 2 2 2GND 9 EN2 1 0 OUT2 1 8 IN2 1 1 OUT2 1 7 IN2 1 2 U 1 TPS767D301 参考:图9-8 TPS767D301双路电源 4 0 2 1.1834 1.6 285 1 21 = V 0 REF R V V R   = +      Vref=1.1834V 7 (推荐R2=30.1kΩ, 可调电压1.5~5.5V)
