3.1半导体的基本知识 3.1.1半导体材料 3.1.2半导体的共价键结构 3.1.3本征半导体 3.1.4杂质半导体
3.1 半导体的基本知识 3.1.1 半导体材料 3.1.2 半导体的共价键结构 3.1.3 本征半导体 3.1.4 杂质半导体
3.1.1半导体材料 根据物体导电能力（电阻率）的不同，来划分导 体、绝缘体和半导体。 典型的半导体有硅S和锗Ge以及砷化镓GaAs等
3.1.1 半导体材料 根据物体导电能力(电阻率)的不同，来划分导 体、绝缘体和半导体。 典型的半导体有硅Si和锗Ge以及砷化镓GaAs等
3.1.2半导体的共价键结构 硅和锗的原子结构简化模型及晶体结构 +4● ●+4 +4。 大块晶体中 的局部结构 两个电子的共价键 +4 +4 +4 正离子芯 +4 ●+4●

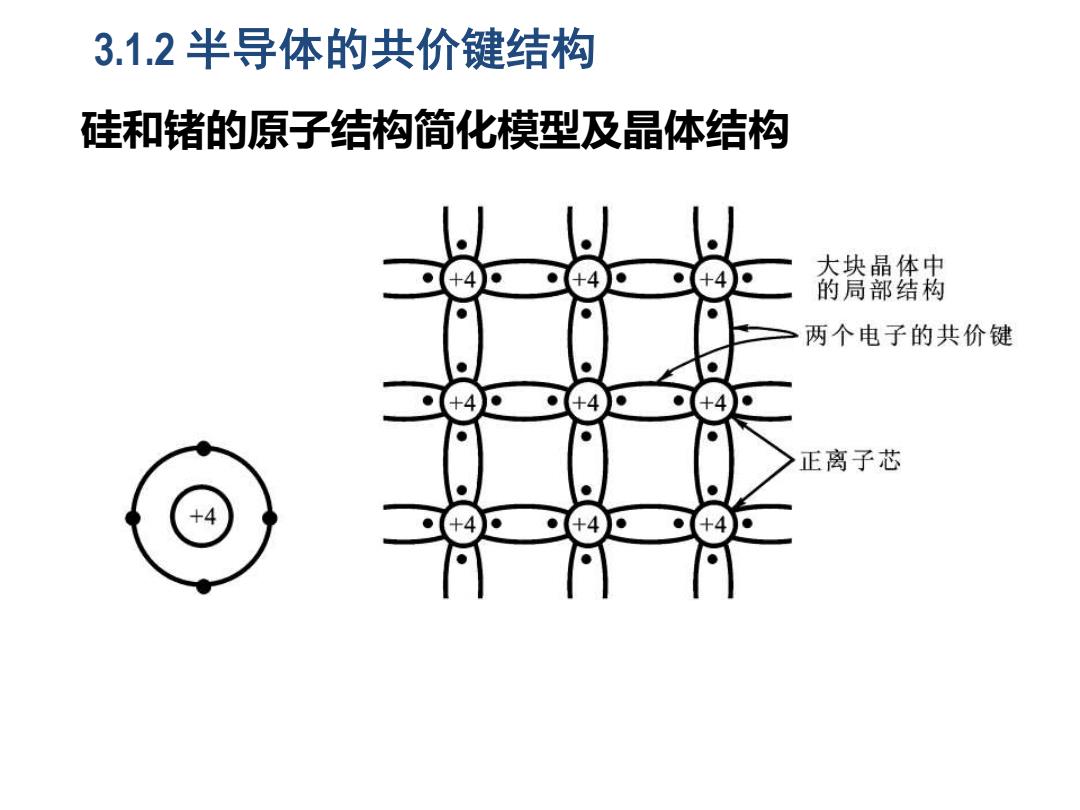

3.1.2 半导体的共价键结构 硅和锗的原子结构简化模型及晶体结构
3.1.3本征半导体 本征半导体 化学成分纯净的半导体。它在物理结构上呈 单晶体形态。 空穴—共价键中的空位。 由于热激发而产 生的自由电子 电子空穴对一 由热激发而 产生的自由电子和空穴对。 自由电子移动后 而留下的空穴 空穴的移动—空穴的运动 是靠相邻共价键中的价电子 由于随机热振动致使共价键被打破而产 依次充填空穴来实现的。 生空穴·电子对
3.1.3 本征半导体 本征半导体——化学成分纯净的半导体。它在物理结构上呈 单晶体形态。 空穴——共价键中的空位。 电子空穴对——由热激发而 产生的自由电子和空穴对。 空穴的移动——空穴的运动 是靠相邻共价键中的价电子 依次充填空穴来实现的。 由于随机热振动致使共价键被打破而产 生空穴－电子对
