8反馈放大电路 8.1反馈的基本概念与分类 8.2负反馈放大电路增益的一般表达式 8.3负反馈对放大电路性能的影响 8.4深度负反馈条件下的近似计算 8.5负反馈放大电路设计 8.6负反馈放大电路的稳定性
8 反馈放大电路 8.1 反馈的基本概念与分类 8.2 负反馈放大电路增益的一般表达式 8.3 负反馈对放大电路性能的影响 8.4 深度负反馈条件下的近似计算 8.5 负反馈放大电路设计 8.6 负反馈放大电路的稳定性
8.1反馈的基本概念与分类 8.1.1什么是反馈 8.1.2直流反馈与交流反馈 8.1.3正反馈与负反馈 8.1.4串联反馈与并联反馈 8.1.5电压反馈与电流反馈 8.1.6负反馈放大电路的四种组态
8.1 反馈的基本概念与分类 8.1.1 什么是反馈 8.1.2 直流反馈与交流反馈 8.1.3 正反馈与负反馈 8.1.4 串联反馈与并联反馈 8.1.5 电压反馈与电流反馈 8.1.6 负反馈放大电路的四种组态
8.1.1什么是反馈 将电子系统输出回路的电量（电压或电流），送 回到输入回路的过程。 内部反馈 R- b R Vo Ube hrev ce 3.5.1射极偏置电路 e 外部反馈
8.1.1 什么是反馈 Rb1 vi + − Cb2 Rb2 Re Rc Cb1 vo + − T RL i1 iB iC iE= iC+iB VCC b c e VB 图 射极偏置电路 将电子系统输出回路的电量（电压或电流），送 回到输入回路的过程。 内部反馈 外部反馈

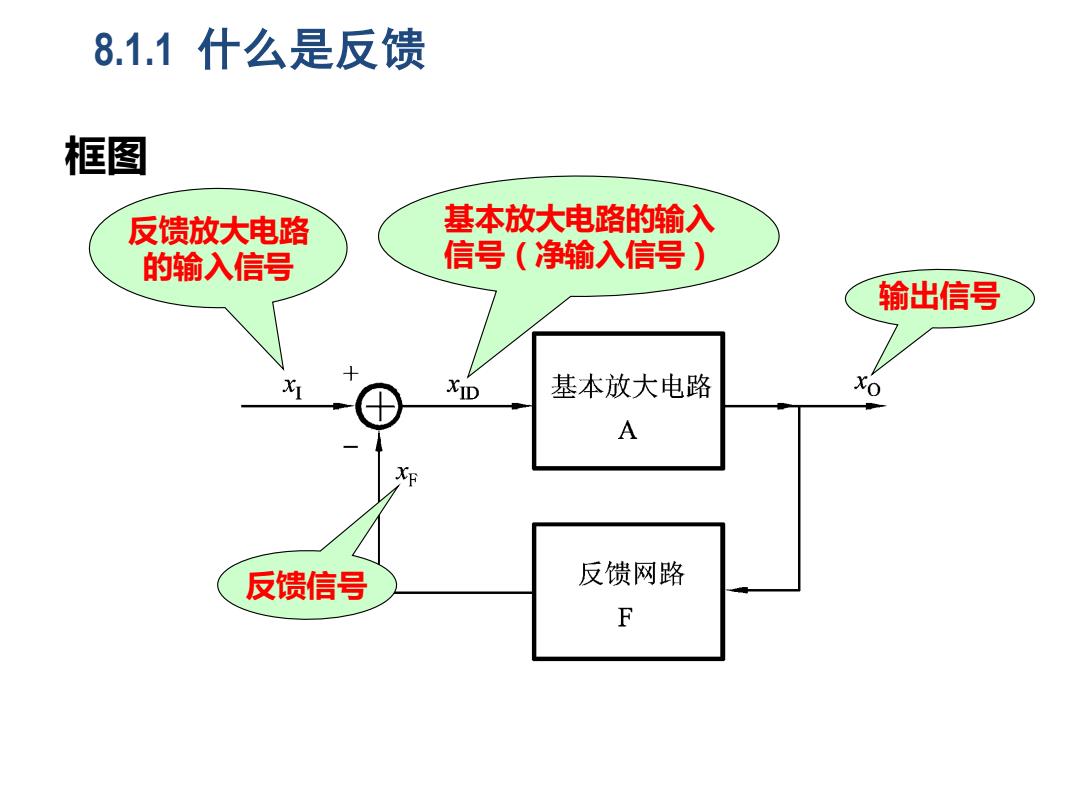

8.1.1什么是反馈 框图 反馈放大电路 基本放大电路的输入 的输入信号 信号（净输入信号） 输出信号 十 XID 基本放大电路 xo A 反馈信号 反馈网路 F
8.1.1 什么是反馈 输出信号 反馈放大电路 的输入信号 反馈信号 基本放大电路的输入 信号（净输入信号） 框图
8.1.1什么是反馈 反馈通路 (反馈网络) 反馈通路一信号反向传输的渠道 Vo R 开环—无反馈通路 信号的正向传输 闭环—有反馈通路
8.1.1 什么是反馈 vI vO + - RL vI vO + - RL R2 R1 反馈通路——信号反向传输的渠道 开环 ——无反馈通路 闭环 ——有反馈通路 反馈通路 （反馈网络） 信号的正向传输
