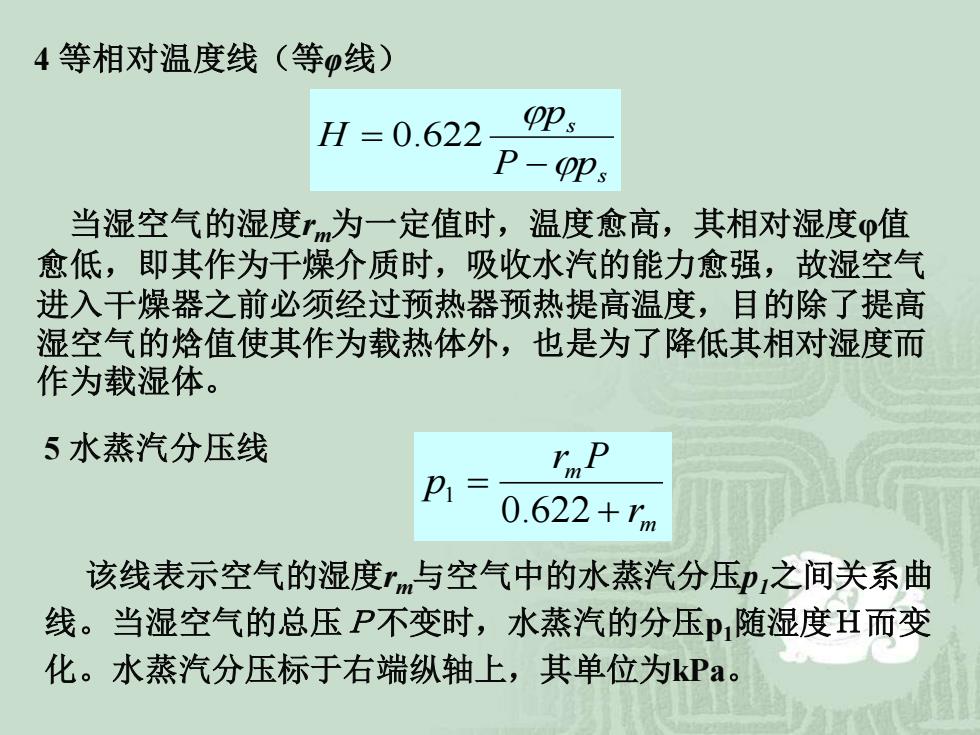

4 等相对温度线（等φ线） s s P p p H − = 0.622 m m r r P p + = 0.622 1 当湿空气的湿度rm为一定值时，温度愈高，其相对湿度φ值 愈低，即其作为干燥介质时，吸收水汽的能力愈强，故湿空气 进入干燥器之前必须经过预热器预热提高温度，目的除了提高 湿空气的焓值使其作为载热体外，也是为了降低其相对湿度而 作为载湿体。 5 水蒸汽分压线 该线表示空气的湿度rm与空气中的水蒸汽分压p1之间关系曲 线。当湿空气的总压Ｐ不变时，水蒸汽的分压p1随湿度Ｈ而变 化。水蒸汽分压标于右端纵轴上，其单位为kPa
4 等相对温度线（等φ线） s s P p p H − = 0.622 m m r r P p + = 0.622 1 当湿空气的湿度rm为一定值时，温度愈高，其相对湿度φ值 愈低，即其作为干燥介质时，吸收水汽的能力愈强，故湿空气 进入干燥器之前必须经过预热器预热提高温度，目的除了提高 湿空气的焓值使其作为载热体外，也是为了降低其相对湿度而 作为载湿体。 5 水蒸汽分压线 该线表示空气的湿度rm与空气中的水蒸汽分压p1之间关系曲 线。当湿空气的总压Ｐ不变时，水蒸汽的分压p1随湿度Ｈ而变 化。水蒸汽分压标于右端纵轴上，其单位为kPa

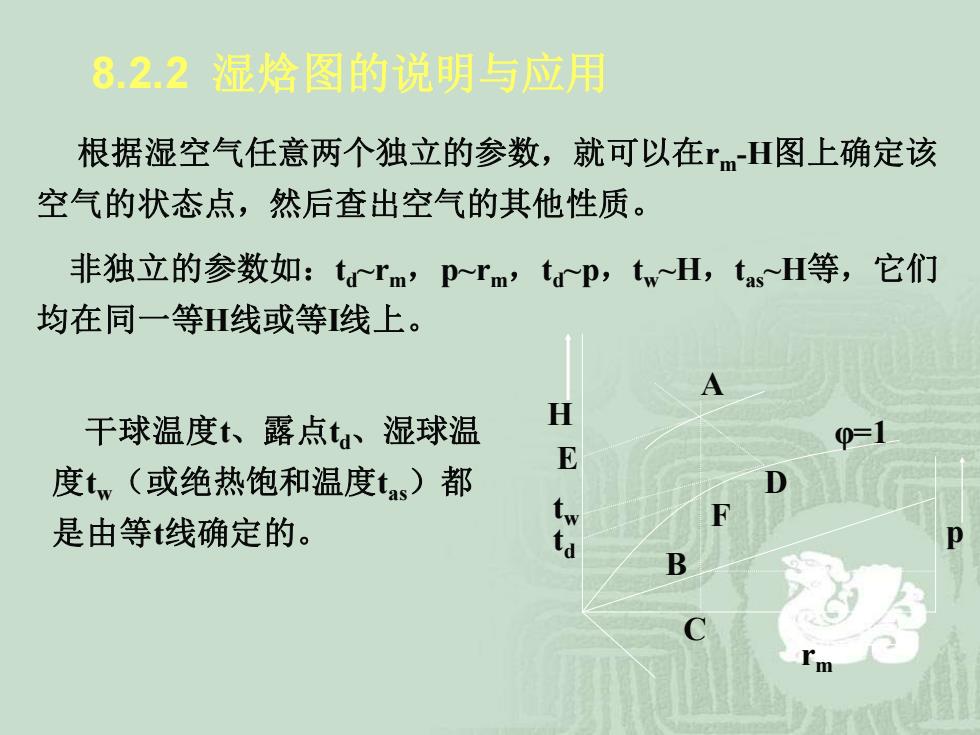

A E D F B C tw td φ=1 rm p H 干球温度t、露点td、湿球温 度tw（或绝热饱和温度tas）都 是由等t线确定的。 根据湿空气任意两个独立的参数，就可以在rm-H图上确定该 空气的状态点，然后查出空气的其他性质。 非独立的参数如：td~rm，p~rm，td~p，tw~H，tas~H等，它们 均在同一等H线或等I线上。 8.2.2 湿焓图的说明与应用
A E D F B C tw td φ=1 rm p H 干球温度t、露点td、湿球温 度tw（或绝热饱和温度tas）都 是由等t线确定的。 根据湿空气任意两个独立的参数，就可以在rm-H图上确定该 空气的状态点，然后查出空气的其他性质。 非独立的参数如：td~rm，p~rm，td~p，tw~H，tas~H等，它们 均在同一等H线或等I线上。 8.2.2 湿焓图的说明与应用

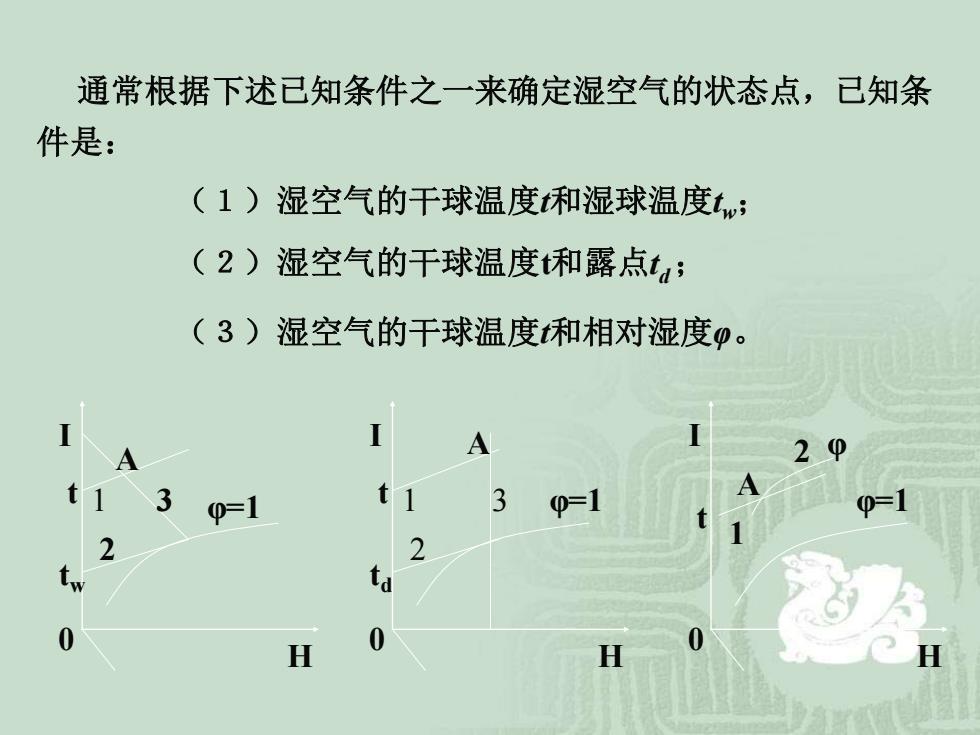

通常根据下述已知条件之一来确定湿空气的状态点，已知条 件是： 0 H A φ=1 t tw I 1 2 3 0 H A φ=1 t td I 1 2 3 0 H A φ=1 t I φ 1 2 （１）湿空气的干球温度t和湿球温度tw； （２）湿空气的干球温度t和露点t d； （３）湿空气的干球温度t和相对湿度φ
通常根据下述已知条件之一来确定湿空气的状态点，已知条 件是： 0 H A φ=1 t tw I 1 2 3 0 H A φ=1 t td I 1 2 3 0 H A φ=1 t I φ 1 2 （１）湿空气的干球温度t和湿球温度tw； （２）湿空气的干球温度t和露点t d； （３）湿空气的干球温度t和相对湿度φ

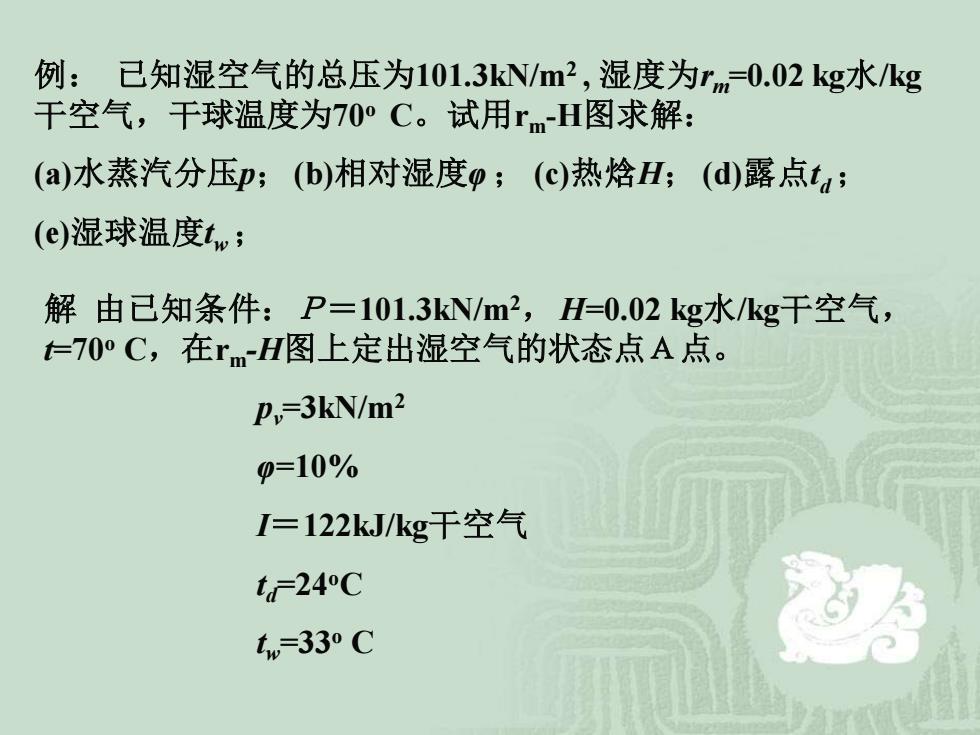

例： 已知湿空气的总压为101.3kN/m2 , 湿度为rm=0.02 kg水/kg 干空气，干球温度为70o C。试用rm-H图求解： (a)水蒸汽分压p；(b)相对湿度φ； (c)热焓H； (d)露点t d ； (e)湿球温度tw； 解 由已知条件：Ｐ＝101.3kN/m2 ， H=0.02 kg水/kg干空气， t=70o C，在rm-H图上定出湿空气的状态点Ａ点。 pv=3kN/m2 φ=10% I＝122kJ/kg干空气 td=24oC tw=33o C
例： 已知湿空气的总压为101.3kN/m2 , 湿度为rm=0.02 kg水/kg 干空气，干球温度为70o C。试用rm-H图求解： (a)水蒸汽分压p；(b)相对湿度φ； (c)热焓H； (d)露点t d ； (e)湿球温度tw； 解 由已知条件：Ｐ＝101.3kN/m2 ， H=0.02 kg水/kg干空气， t=70o C，在rm-H图上定出湿空气的状态点Ａ点。 pv=3kN/m2 φ=10% I＝122kJ/kg干空气 td=24oC tw=33o C
小测验:利用焓-湿图填充下表的空格 干球 温度 湿球 温度 湿含量 相对湿 度 焓 水汽分 压 露点 60 35 40 25 20 75 0.04 188 30 4
小测验:利用焓-湿图填充下表的空格 干球 温度 湿球 温度 湿含量 相对湿 度 焓 水汽分 压 露点 60 35 40 25 20 75 0.04 188 30 4
