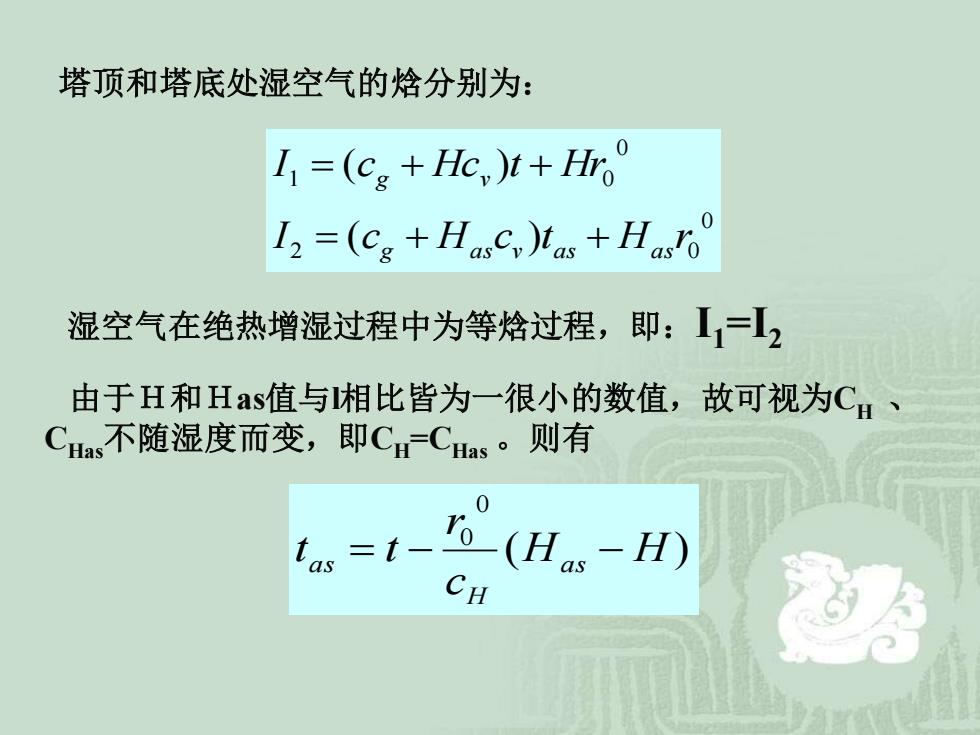

塔顶和塔底处湿空气的焓分别为： 0 2 0 0 1 0 ( ) ( ) I c H c t H r I c Hc t Hr g a s v a s a s g v = + + = + + 由于Ｈ和Ｈas值与l相比皆为一很小的数值，故可视为CH 、 CHas不随湿度而变，即CH=CHas 。则有 ( ) 0 0 H H c r t t a s H a s = − − 湿空气在绝热增湿过程中为等焓过程，即：I1=I2
塔顶和塔底处湿空气的焓分别为： 0 2 0 0 1 0 ( ) ( ) I c H c t H r I c Hc t Hr g a s v a s a s g v = + + = + + 由于Ｈ和Ｈas值与l相比皆为一很小的数值，故可视为CH 、 CHas不随湿度而变，即CH=CHas 。则有 ( ) 0 0 H H c r t t a s H a s = − − 湿空气在绝热增湿过程中为等焓过程，即：I1=I2

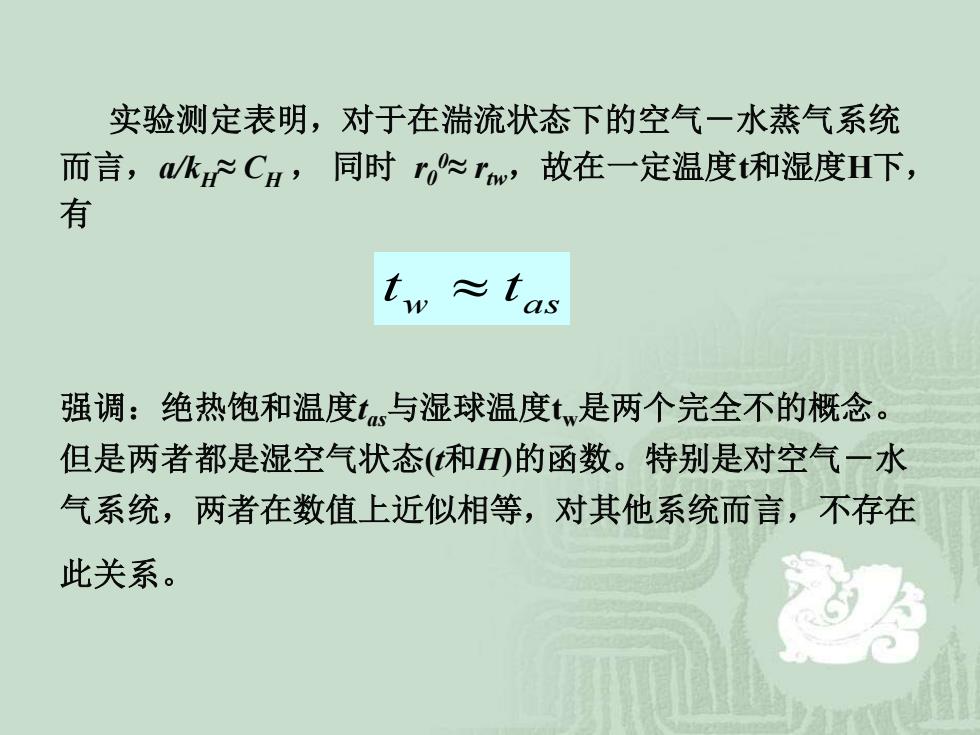

实验测定表明，对于在湍流状态下的空气－水蒸气系统 而言，a/kH ≈ CH ， 同时 r0 0≈ rtw，故在一定温度t和湿度H下， 有 w as t t 强调：绝热饱和温度tas与湿球温度tw是两个完全不的概念。 但是两者都是湿空气状态(t和H)的函数。特别是对空气－水 气系统，两者在数值上近似相等，对其他系统而言，不存在 此关系
实验测定表明，对于在湍流状态下的空气－水蒸气系统 而言，a/kH ≈ CH ， 同时 r0 0≈ rtw，故在一定温度t和湿度H下， 有 w as t t 强调：绝热饱和温度tas与湿球温度tw是两个完全不的概念。 但是两者都是湿空气状态(t和H)的函数。特别是对空气－水 气系统，两者在数值上近似相等，对其他系统而言，不存在 此关系

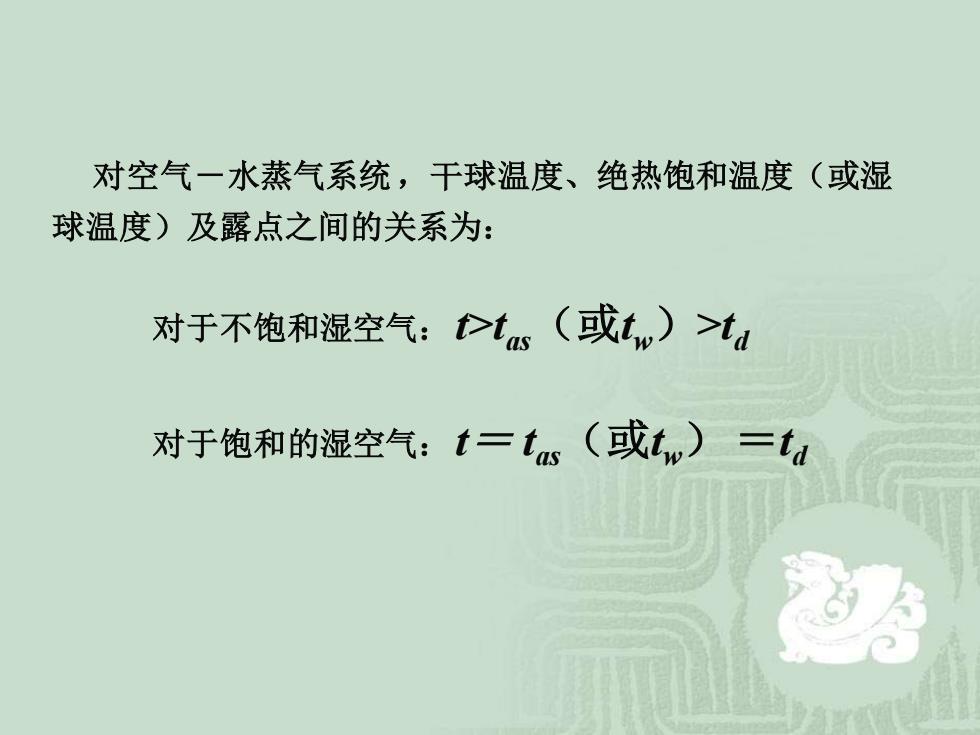

对空气－水蒸气系统，干球温度、绝热饱和温度（或湿 球温度）及露点之间的关系为： 对于不饱和湿空气：t>tas（或tw）>td 对于饱和的湿空气：t＝ tas（或tw） ＝td
对空气－水蒸气系统，干球温度、绝热饱和温度（或湿 球温度）及露点之间的关系为： 对于不饱和湿空气：t>tas（或tw）>td 对于饱和的湿空气：t＝ tas（或tw） ＝td

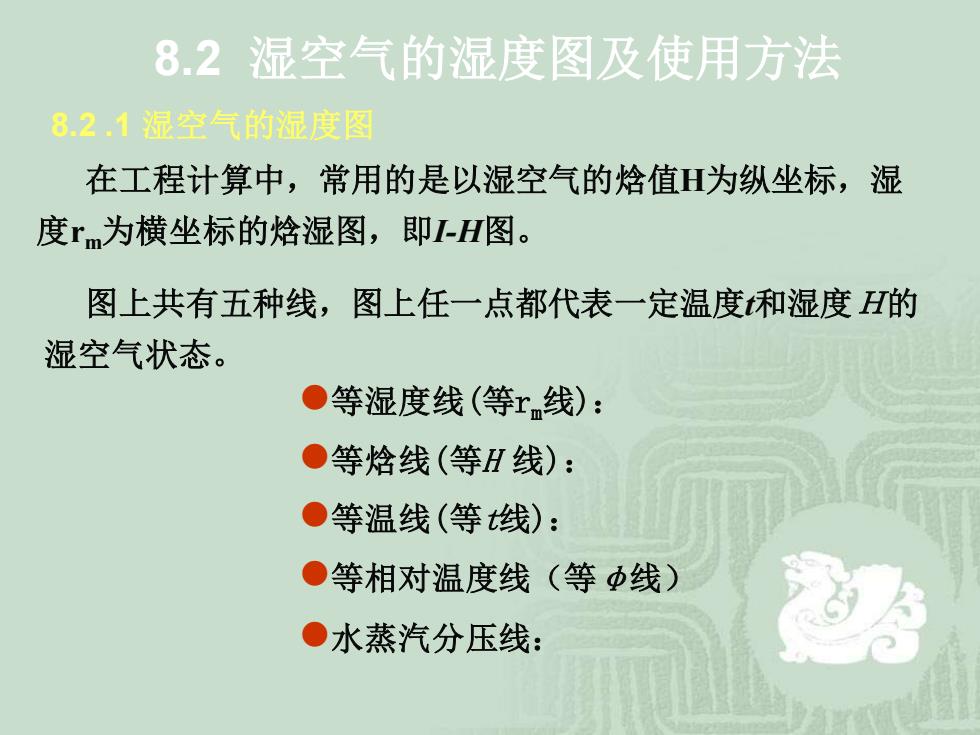

在工程计算中，常用的是以湿空气的焓值H为纵坐标，湿 度rm为横坐标的焓湿图，即I-H图。 图上共有五种线，图上任一点都代表一定温度t和湿度Ｈ的 湿空气状态。 ⚫等湿度线(等rm线)： ⚫等焓线(等H 线)： ⚫等温线(等t线)： ⚫等相对温度线（等φ线） ⚫水蒸汽分压线： 8.2 湿空气的湿度图及使用方法 8.2 .1 湿空气的湿度图
在工程计算中，常用的是以湿空气的焓值H为纵坐标，湿 度rm为横坐标的焓湿图，即I-H图。 图上共有五种线，图上任一点都代表一定温度t和湿度Ｈ的 湿空气状态。 ⚫等湿度线(等rm线)： ⚫等焓线(等H 线)： ⚫等温线(等t线)： ⚫等相对温度线（等φ线） ⚫水蒸汽分压线： 8.2 湿空气的湿度图及使用方法 8.2 .1 湿空气的湿度图

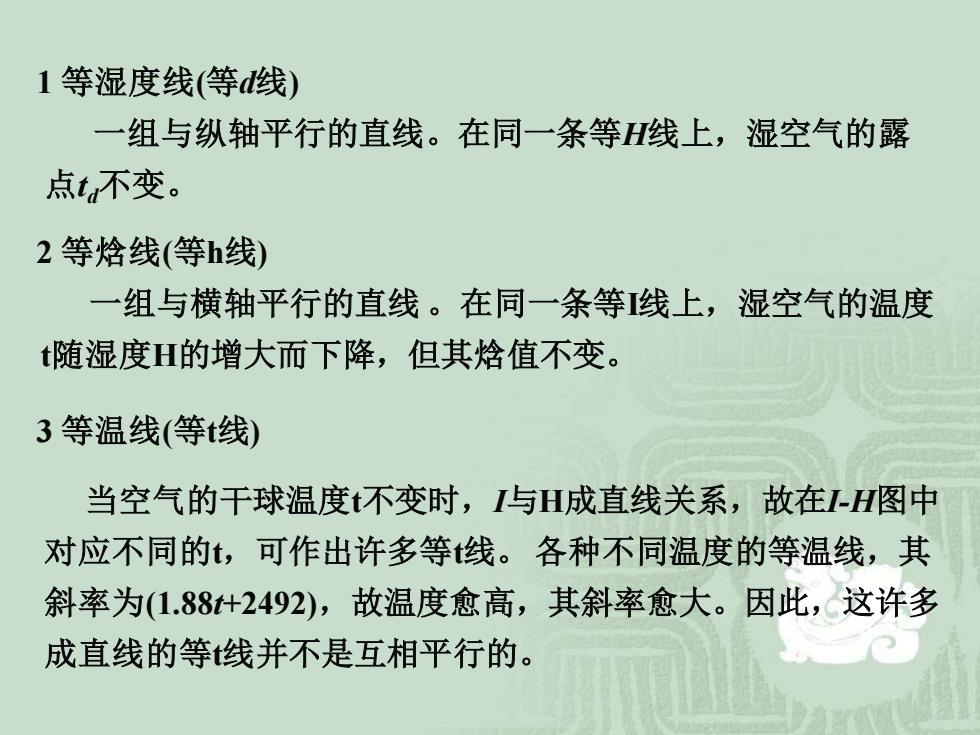

1 等湿度线(等d线) 2 等焓线(等h线) 3 等温线(等t线) 当空气的干球温度t不变时，I与H成直线关系，故在I-H图中 对应不同的t，可作出许多等t线。 各种不同温度的等温线，其 斜率为(1.88t+2492)，故温度愈高，其斜率愈大。因此，这许多 成直线的等t线并不是互相平行的。 一组与纵轴平行的直线。在同一条等H线上，湿空气的露 点td不变。 一组与横轴平行的直线 。在同一条等I线上，湿空气的温度 t随湿度H的增大而下降，但其焓值不变
1 等湿度线(等d线) 2 等焓线(等h线) 3 等温线(等t线) 当空气的干球温度t不变时，I与H成直线关系，故在I-H图中 对应不同的t，可作出许多等t线。 各种不同温度的等温线，其 斜率为(1.88t+2492)，故温度愈高，其斜率愈大。因此，这许多 成直线的等t线并不是互相平行的。 一组与纵轴平行的直线。在同一条等H线上，湿空气的露 点td不变。 一组与横轴平行的直线 。在同一条等I线上，湿空气的温度 t随湿度H的增大而下降，但其焓值不变
