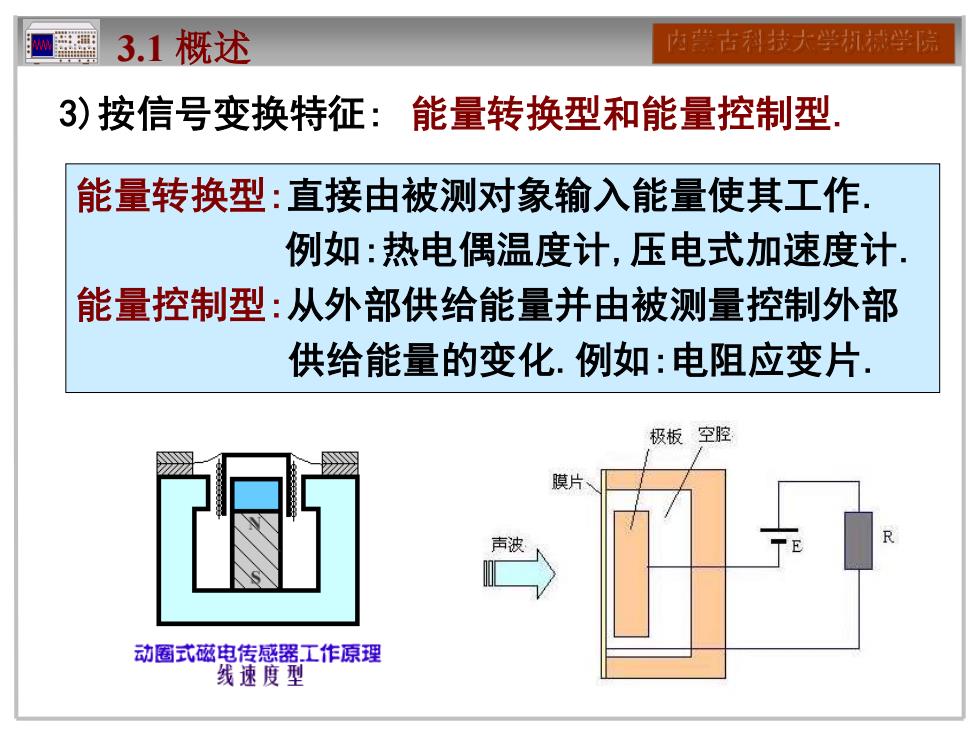

内雲古科技大学机械学院3.1概述3）按信号变换特征：能量转换型和能量控制型能量转换型：直接由被测对象输入能量使其工作例如：热电偶温度计，压电式加速度计能量控制型：从外部供给能量并由被测量控制外部供给能量的变化.例如：电阻应变片极板空腔膜片R声波动圈式磁电传感器工作原理线速度型
3.1 概述 内蒙古科技大学机械学院 3)按信号变换特征: 能量转换型和能量控制型. 能量转换型:直接由被测对象输入能量使其工作. 例如:热电偶温度计,压电式加速度计. 能量控制型:从外部供给能量并由被测量控制外部 供给能量的变化.例如:电阻应变片

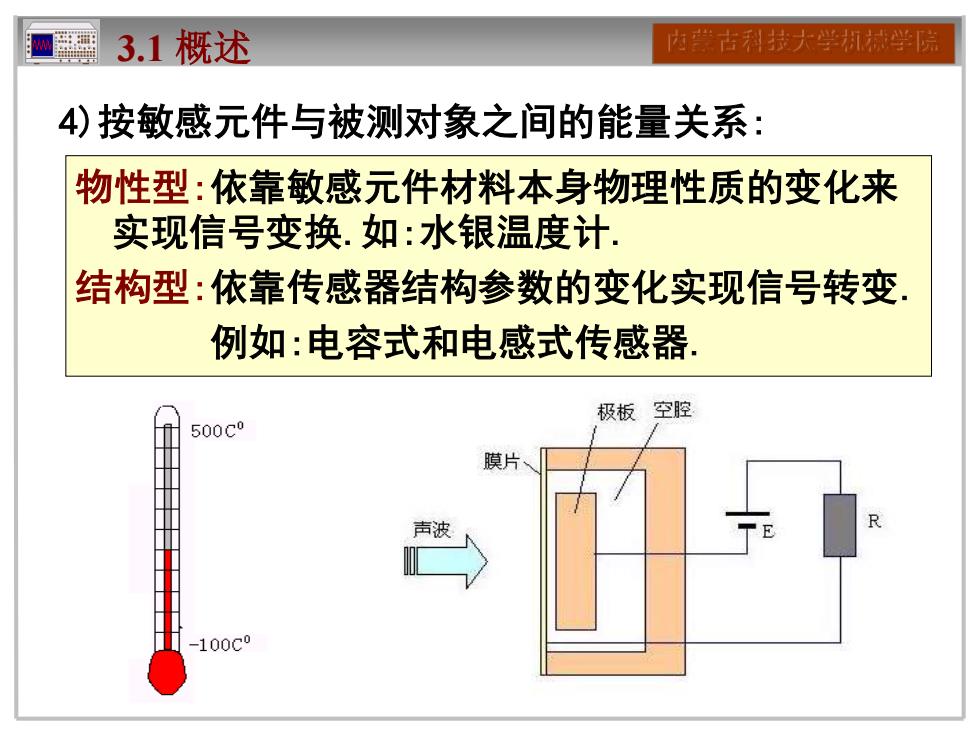

内雲古科技大学机械学院3.1概述4）按敏感元件与被测对象之间的能量关系：物性型：依靠敏感元件材料本身物理性质的变化来实现信号变换.如：水银温度计结构型：依靠传感器结构参数的变化实现信号转变例如：电容式和电感式传感器空腔极板500co膜片R声波-100co
3.1 概述 内蒙古科技大学机械学院 4)按敏感元件与被测对象之间的能量关系: 物性型:依靠敏感元件材料本身物理性质的变化来 实现信号变换.如:水银温度计. 结构型:依靠传感器结构参数的变化实现信号转变. 例如:电容式和电感式传感器

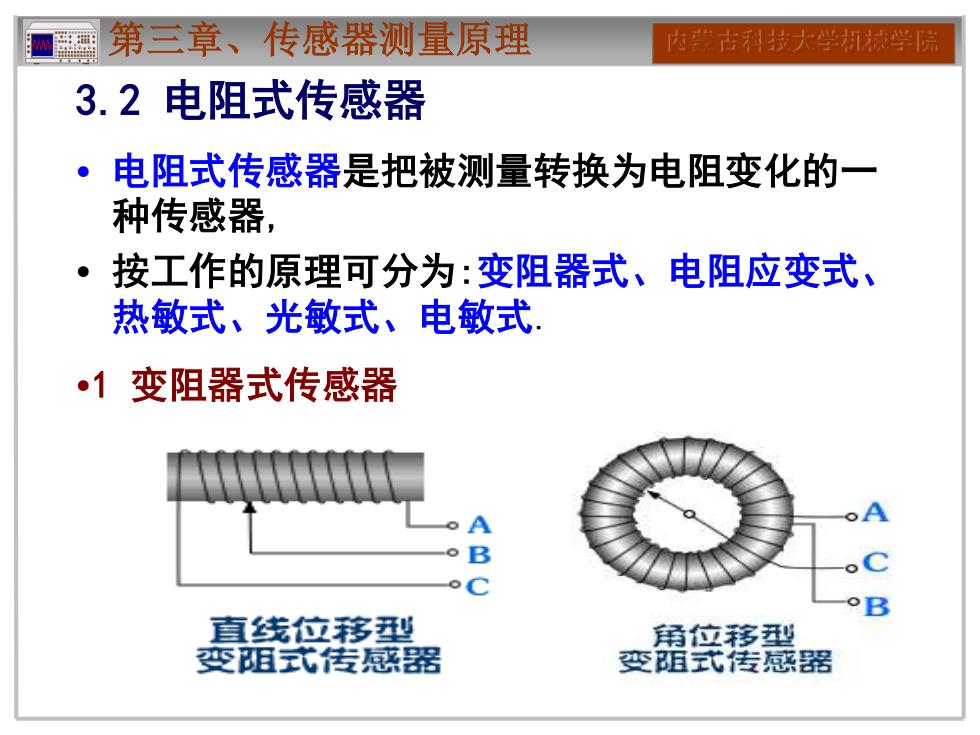

第三章、传感器测量原理内票古科技大学机械学院3.2电阻式传感器·电阻式传感器是把被测量转换为电阻变化的一种传感器·按工作的原理可分为：变阻器式、电阻应变式、热敏式、光敏式、电敏式变阻器式传感器AABOoCOB直线位移型角位移型变阻式传感器变阻式传感器
内蒙古科技大学机械学院 3.2 电阻式传感器 • 电阻式传感器是把被测量转换为电阻变化的一 种传感器, • 按工作的原理可分为:变阻器式、电阻应变式、 热敏式、光敏式、电敏式. •1 变阻器式传感器 第三章、传感器测量原理

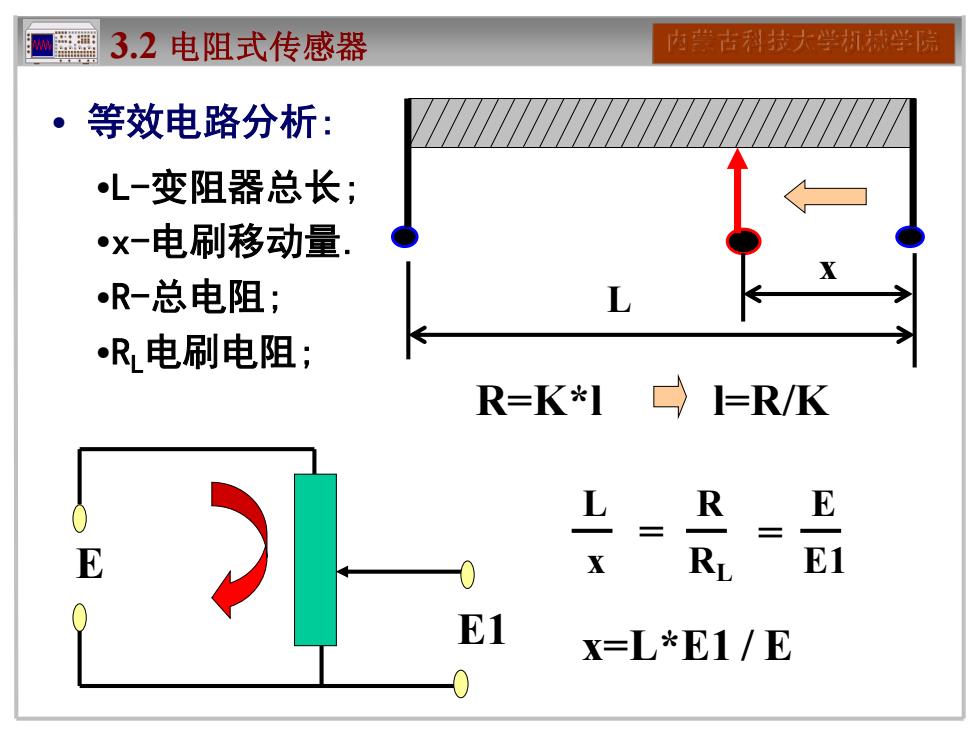

大票古程技大学和械学院3.2电阻式传感器·等效电路分析：L-变阻器总长；?x-电刷移动量.·R-总电阻;L·RL电刷电阻；R=K*lI-R/KRELRLE1ExE1X=L*E1/E
内蒙古科技大学机械学院 • 等效电路分析: x L 3.2 电阻式传感器 •L-变阻器总长; •x-电刷移动量. •R-总电阻; •RL电刷电阻; R=K*l l=R/K E E1 L x = R RL = E E1 x=L*E1 / E

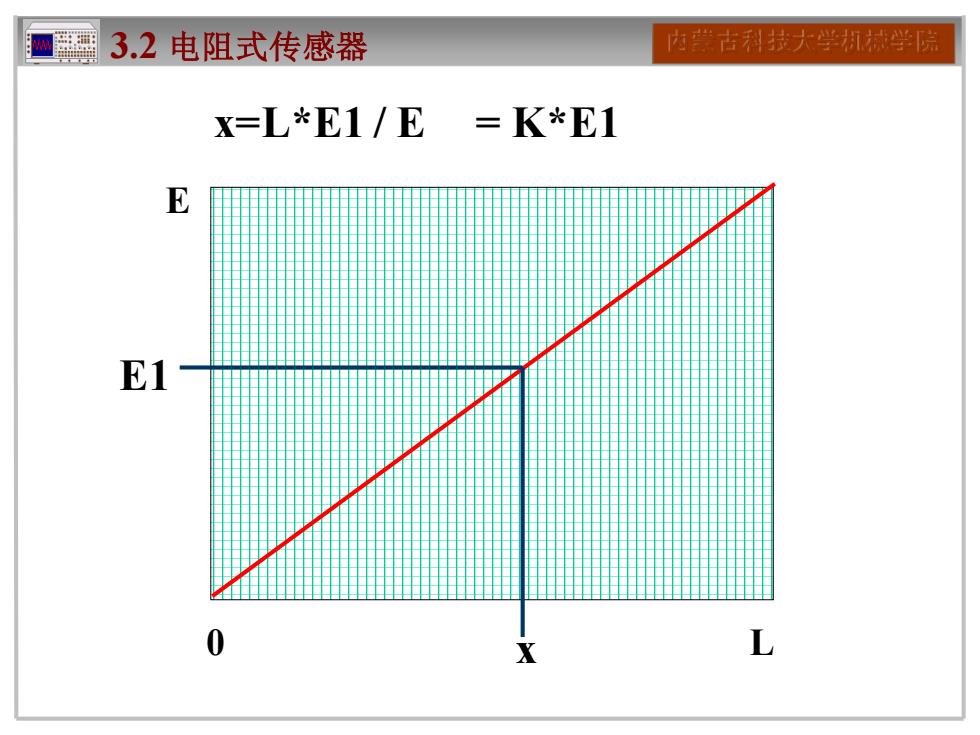

内学古技大学和械学院3.2电阻式传感器=K*E1X=L*E1/EEE10Lx
3.2 电阻式传感器 内蒙古科技大学机械学院 x=L*E1 / E = K*E1 0 L E E1 x
