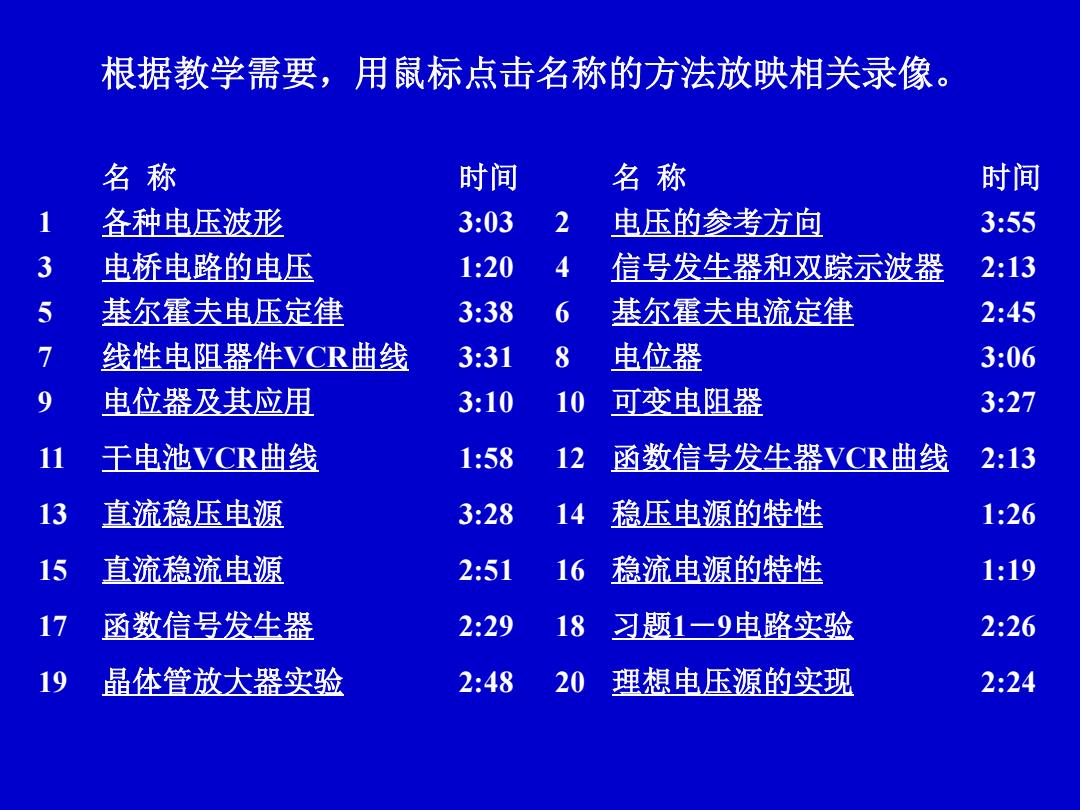

根据教学需要，用鼠标点击名称的方法放映相关录像。 名称 时间 名称 时间 各种电压波形 3:03 2 电压的参考方向 3:55 3 电桥电路的电压 1:20 信号发生器和双踪示波器 2:13 5 基尔霍夫申压定律 3:38 6 基尔霍夫申流定律 2:45 线性电阻器件VCR曲线 3:31 8 电位器 3:06 电位器及其应 3:10 10 可变电阻器 3:27 王电池VCR曲线 1:58 12 函数信号发生器VCR曲线 2:13 直流稳压电源 3:28 14 稳压电源的特性 1:26 15 直流稳流电源 2:51 16 稳流电源的特性 1:19 17 函数信号发生器 2:29 18 习题1一9电路实验 2:26 晶体管放大器实验 2:48 20 理想电压源的实现 2:24
名 称 时间 名 称 时间 1 各种电压波形 3:03 2 电压的参考方向 3:55 3 电桥电路的电压 1:20 4 信号发生器和双踪示波器 2:13 5 基尔霍夫电压定律 3:38 6 基尔霍夫电流定律 2:45 7 线性电阻器件VCR曲线 3:31 8 电位器 3:06 9 电位器及其应用 3:10 10 可变电阻器 3:27 11 干电池VCR曲线 1:58 12 函数信号发生器VCR曲线 2:13 13 直流稳压电源 3:28 14 稳压电源的特性 1:26 15 直流稳流电源 2:51 16 稳流电源的特性 1:19 17 函数信号发生器 2:29 18 习题1－9电路实验 2:26 19 晶体管放大器实验 2:48 20 理想电压源的实现 2:24 根据教学需要，用鼠标点击名称的方法放映相关录像

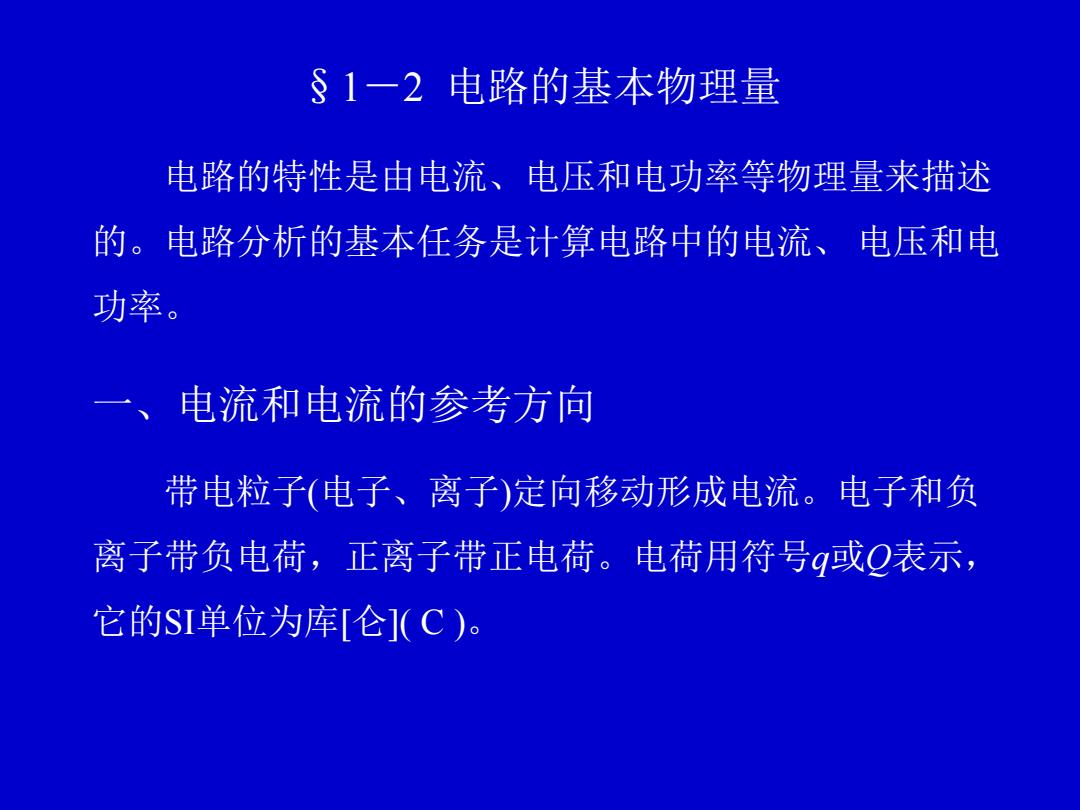

§1一2电路的基本物理量 电路的特性是由电流、电压和电功率等物理量来描述 的。电路分析的基本任务是计算电路中的电流、电压和电 功率。 电流和电流的参考方向 带电粒子（电子、离子）定向移动形成电流。电子和负 离子带负电荷，正离子带正电荷。电荷用符号9或Q表示， 它的SI单位为库[仑](C)
§1－2 电路的基本物理量 电路的特性是由电流、电压和电功率等物理量来描述 的。电路分析的基本任务是计算电路中的电流、 电压和电 功率。 一、电流和电流的参考方向 带电粒子(电子、离子)定向移动形成电流。电子和负 离子带负电荷，正离子带正电荷。电荷用符号q或Q表示， 它的SI单位为库[仑]( C )

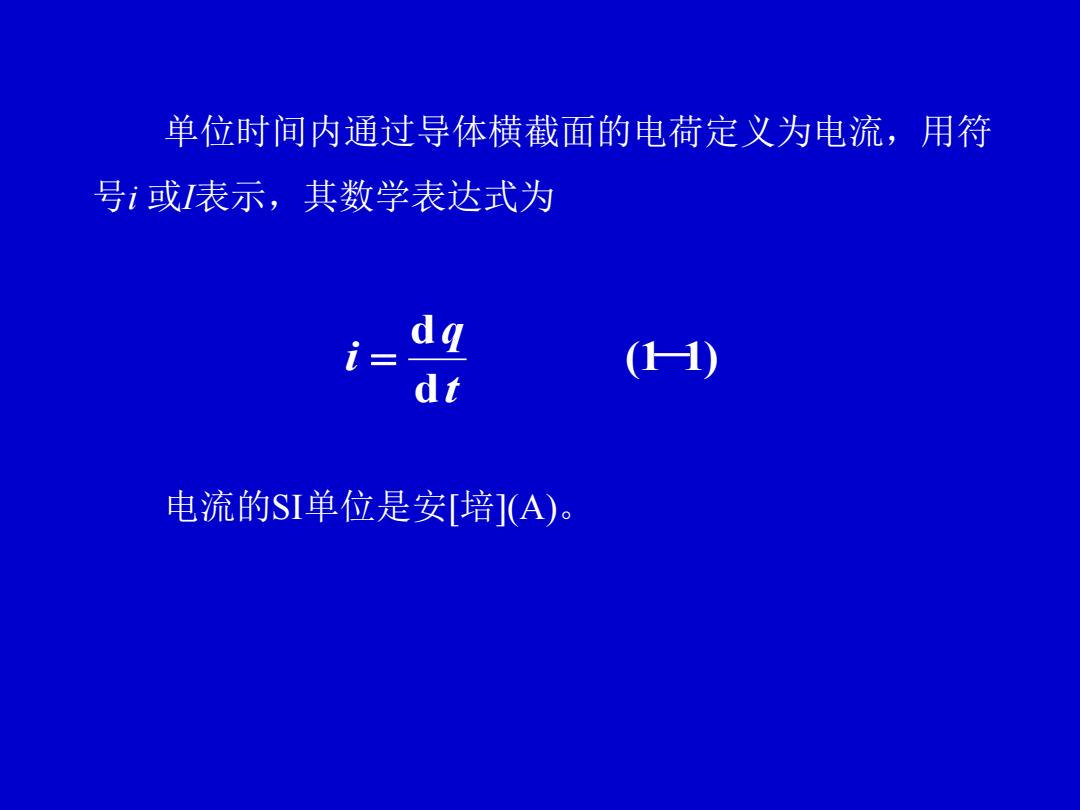

单位时间内通过导体横截面的电荷定义为电流，用符 号或表示，其数学表达式为 i= dq (11) dt 电流的SI单位是安[培](A)
(1 1) d d － t q i 电流的SI单位是安[培](A)。 单位时间内通过导体横截面的电荷定义为电流，用符 号i 或I表示，其数学表达式为

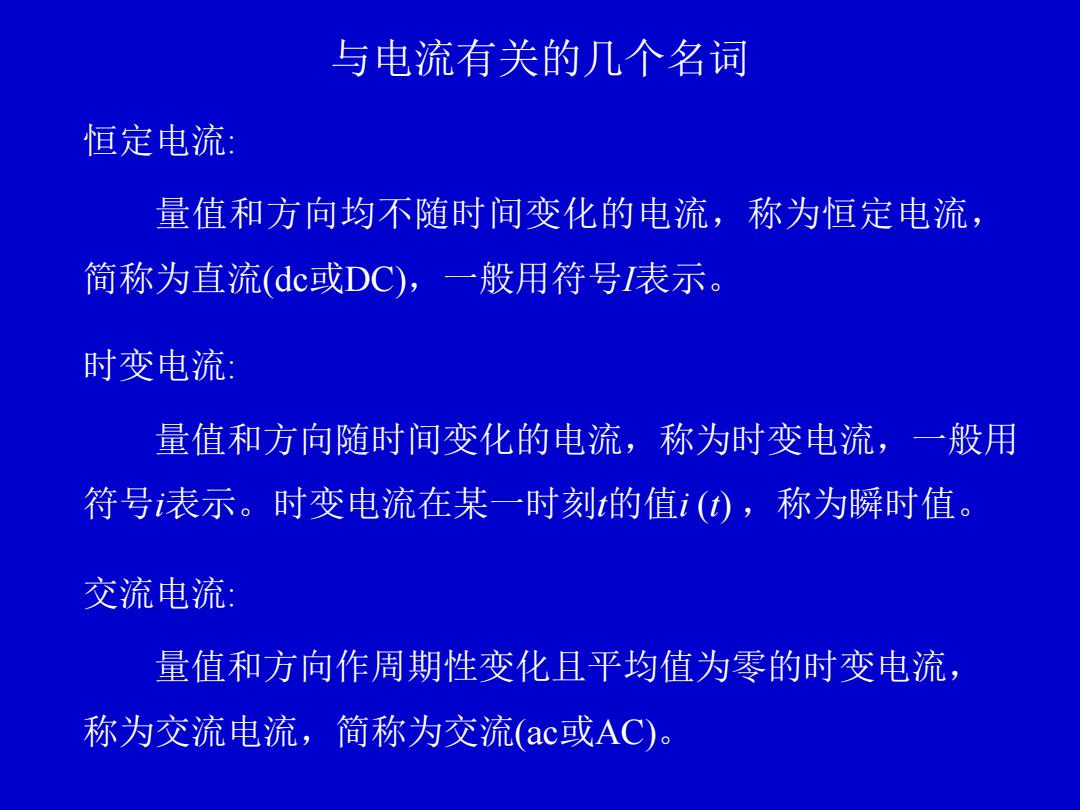

与电流有关的几个名词 恒定电流 量值和方向均不随时间变化的电流，称为恒定电流， 简称为直流(dc或DC),一般用符号I表示。 时变电流 量值和方向随时间变化的电流，称为时变电流，一般用 符号表示。时变电流在某一时刻的值i(),称为瞬时值 交流电流： 量值和方向作周期性变化且平均值为零的时变电流， 称为交流电流，简称为交流(ac或AC)
恒定电流: 量值和方向均不随时间变化的电流，称为恒定电流， 简称为直流(dc或DC)，一般用符号I表示。 与电流有关的几个名词 时变电流: 量值和方向随时间变化的电流，称为时变电流，一般用 符号i表示。时变电流在某一时刻t的值i (t) ，称为瞬时值。 交流电流: 量值和方向作周期性变化且平均值为零的时变电流， 称为交流电流，简称为交流(ac或AC)
电流参考方向 习惯上把正电荷移动的方向规定为电流方向（实际方 向)。在分析电路时，往往不能事先确定电流的实际方向， 而且时变电流的实际方向又随时间不断变动，不能够在电 路图上标出适合于任何时刻的电流实际方向。为了电路分 析和计算的需要，我们任意规定一个电流参考方向，用箭 头标在电路图上。若电流实际方向与参考方向相同，电流 取正值；若电流实际方向与参考方向相反，电流取负值。 根据电流的参考方向以及电流量值的正负，就能确定电流 的实际方向
习惯上把正电荷移动的方向规定为电流方向(实际方 向)。在分析电路时，往往不能事先确定电流的实际方向， 而且时变电流的实际方向又随时间不断变动，不能够在电 路图上标出适合于任何时刻的电流实际方向。为了电路分 析和计算的需要，我们任意规定一个电流参考方向，用箭 头标在电路图上。若电流实际方向与参考方向相同，电流 取正值；若电流实际方向与参考方向相反，电流取负值。 根据电流的参考方向以及电流量值的正负，就能确定电流 的实际方向。 电流参考方向
