第五章弯曲内力 梁的约束与类型 二、梁的类型 )一分布力 1.悬臂梁 2.简支梁 M一集中力偶 3.外伸梁 q一均布力 F一集中力 A (L称为梁的跨长 ⊙嘉道火善

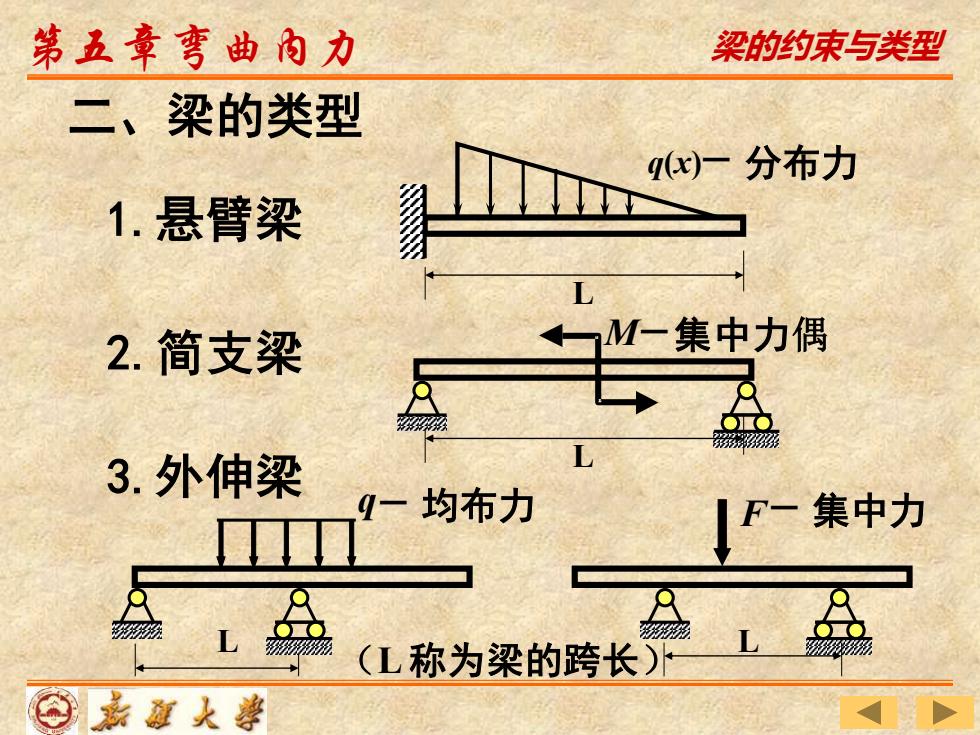

M—集中力偶 q(x)— 分布力 1.悬臂梁 2.简支梁 3.外伸梁 L （L 称为梁的跨长） 二、梁的类型 q— 均布力 L F — 集中力 L L 第五章弯曲内力 梁的约束与类型
第五章弯曲内力 剪力与弯矩 §5-3剪力与弯矩 一、内力-剪力F、和弯矩M F 1.剪力：F 梁受弯时，横截面上存在 平行于截面的内力（剪力)。 2.弯矩：M M 梁受弯时，横截面上 F存在垂直于截面的内力 偶矩（弯矩)。 内力总是成对的，大小相等，方向相反， 正负号如何规定？ 百嘉道火

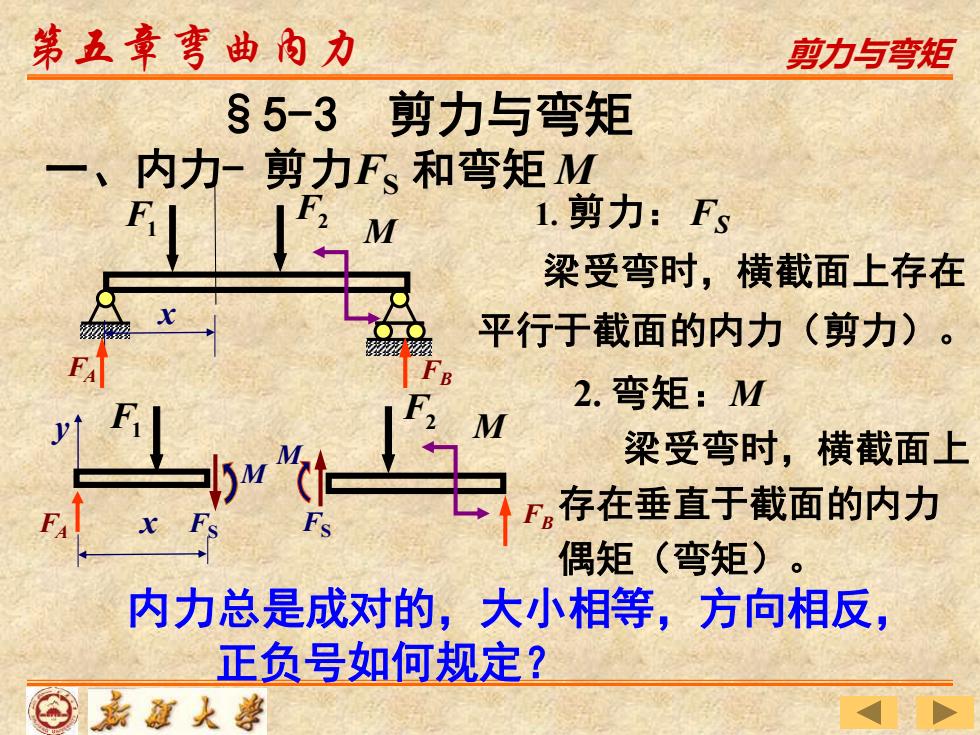

FS M 内力总是成对的，大小相等，方向相反， 正负号如何规定？ FS M 一、内力- 剪力FS 和弯矩 M 2. 弯矩：M 梁受弯时，横截面上 存在垂直于截面的内力 偶矩（弯矩）。 1. 剪力：FS 梁受弯时，横截面上存在 平行于截面的内力（剪力）。 §5-3 剪力与弯矩 第五章弯曲内力 FA x y F1 FB F2 M F1 F2 M x FA FB 剪力与弯矩
第五章弯曲内力 剪力与弯矩 剪力的正负号 卫 左上右下，剪力为正 左下右上，剪力为负 顺时针为正 逆时针为负 ⊙嘉面人善

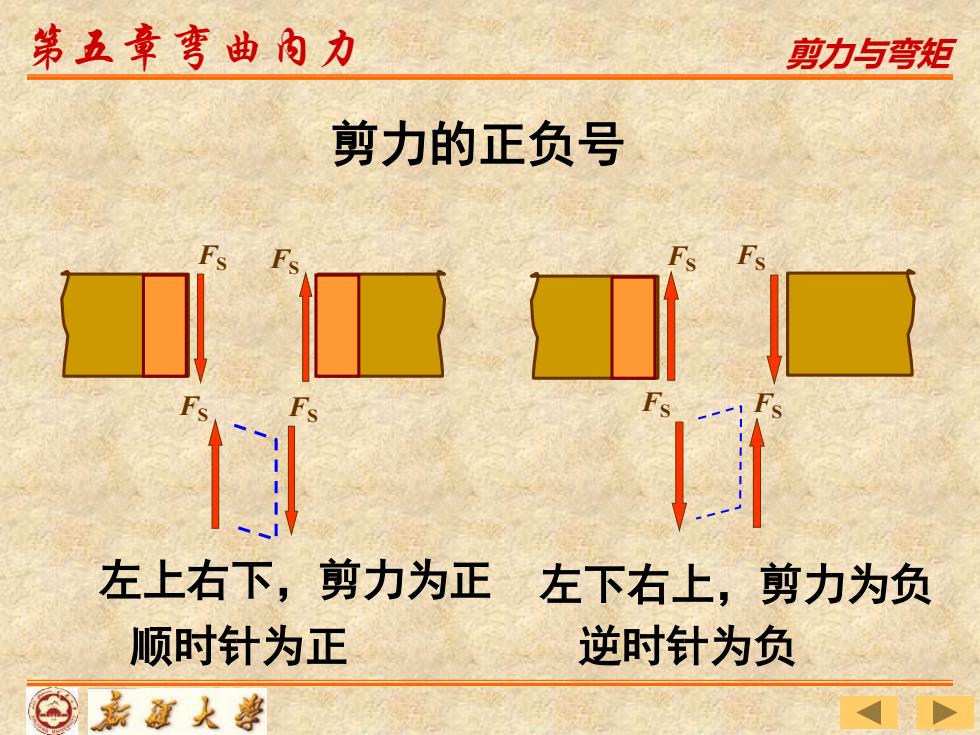

剪力的正负号 FS FS FS FS FS FS 左上右下，剪力为正 左下右上，剪力为负 顺时针为正 逆时针为负 FS FS 第五章弯曲内力 剪力与弯矩
第五章弯曲内力 剪力与弯矩 弯矩的正负号 上凹下凸 5c 表示方法 引起的变形 使梁上压下拉的弯矩为正。 左顺右逆，弯矩为正 百嘉大尊

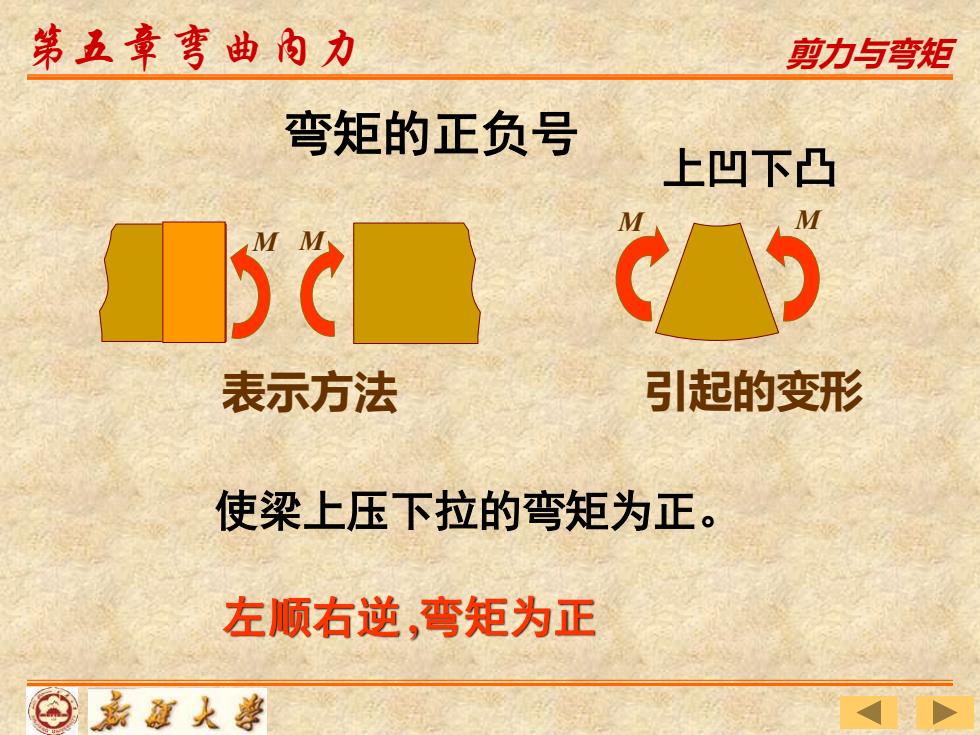

弯矩的正负号 M M 表示方法 引起的变形 上凹下凸 M M 第五章弯曲内力 使梁上压下拉的弯矩为正。 左顺右逆 ,弯矩为正 剪力与弯矩
第五章弯曲内力 剪力与弯矩 弯矩的正负号 上凸下凹 表示方法 引起的变形 使梁上拉下压的弯矩为负。 左逆右顺，弯矩为负 ⊙嘉面人善

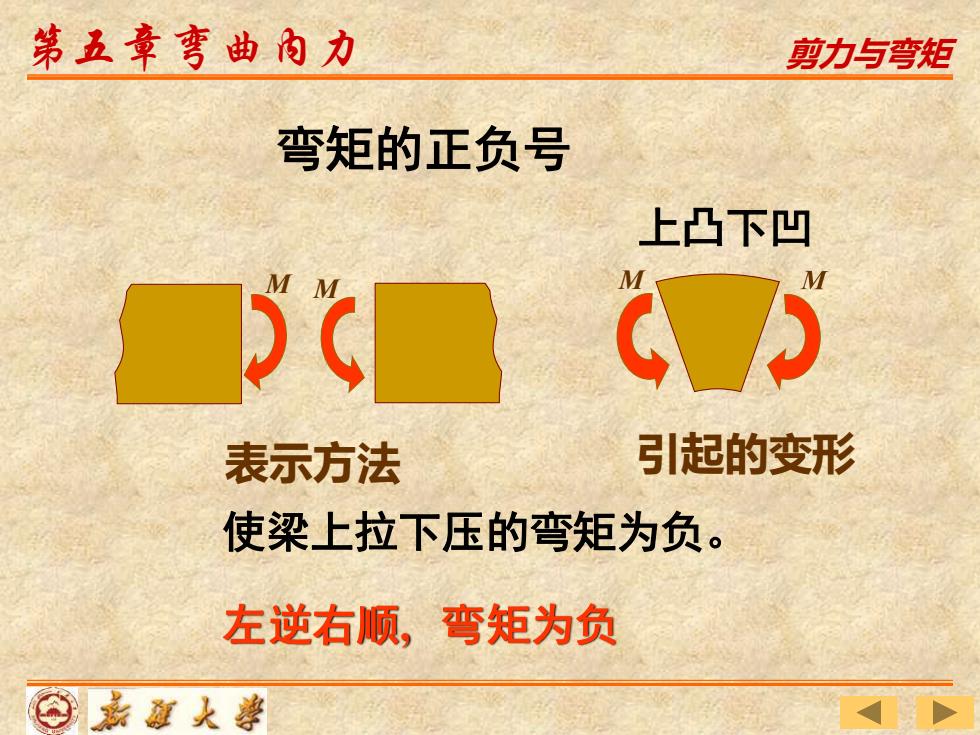

弯矩的正负号 M M M 表示方法 引起的变形 上凸下凹 第五章弯曲内力 使梁上拉下压的弯矩为负。 左逆右顺, 弯矩为负 剪力与弯矩
