第十二章安变应力 ⊙嘉道大
第十二章 交变应力
第十二章交变应力 §12-1 交变应力与疲劳失效 §12-2交变应力的循环特征、应力幅和平均应力 §12-3持久极限 §12-4影响持久极限的因素 §12-5对称循环下构件的疲劳强度计算 §12-6持久极限曲线 §12-7 不对称循环下构件的疲劳强度计算 §12-8提高构件疲劳强度的措施 ⊙嘉人尊
第十二章 交变应力 §12-1 交变应力与疲劳失效 §12-2 交变应力的循环特征、应力幅和平均应力 §12-3 持久极限 §12-4 影响持久极限的因素 §12-5 对称循环下构件的疲劳强度计算 §12-6 持久极限曲线 §12-7 不对称循环下构件的疲劳强度计算 §12-8 提高构件疲劳强度的措施

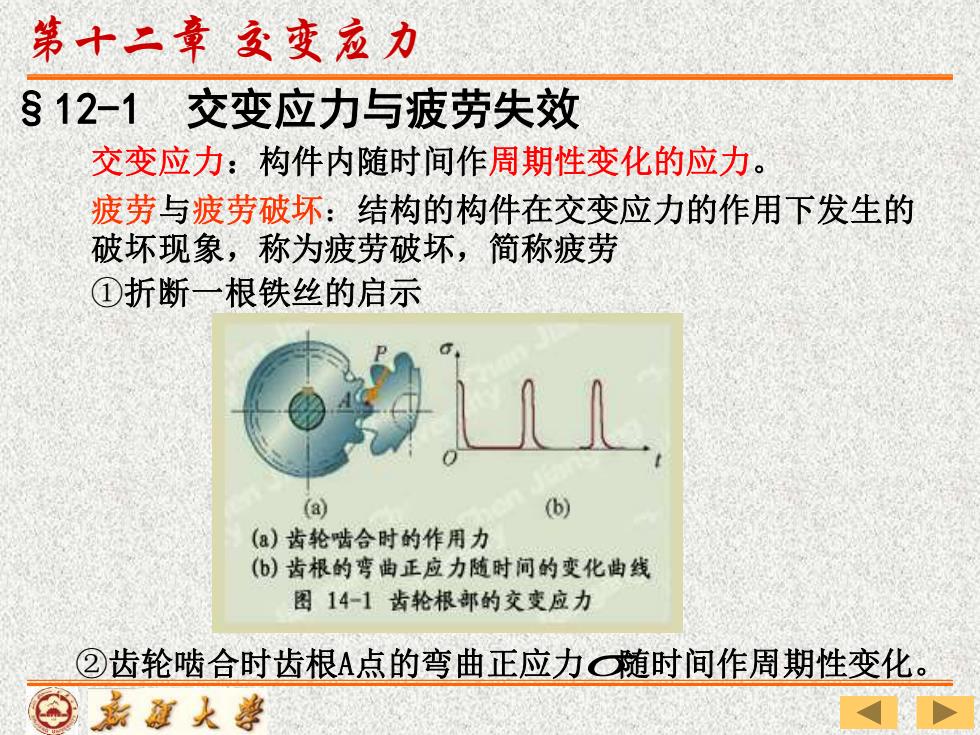

第十二章安变应力 §12-1交变应力与疲劳失效 交变应力：构件内随时间作周期性变化的应力。 疲劳与疲劳破坏：结构的构件在交变应力的作用下发生的 破坏现象，称为疲劳破坏，简称疲劳 ①折断一根铁丝的启示 (a) (b) (⑧)齿轮啮合时的作用力 (6)齿根的弯曲正应力随时间的变化曲线 图14-1齿轮根部的交变应力 ②齿轮啮合时齿根A点的弯曲正应力○随时间作周期性变化。 ⊙嘉道人喜
§12-1 交变应力与疲劳失效 交变应力：构件内随时间作周期性变化的应力。 ①折断一根铁丝的启示 疲劳与疲劳破坏：结构的构件在交变应力的作用下发生的 破坏现象，称为疲劳破坏，简称疲劳 ②齿轮啮合时齿根A点的弯曲正应力随时间作周期性变化。 第十二章 交变应力
第十二章交变应力 ③机车车轴 循环一次 车轴每转一周，某点处的材料即经历一次由拉伸到压缩的 应力循环。 ⊙嘉大導
车轴每转一周，某点处的材料即经历一次由拉伸到压缩的 应力循环。 ③机车车轴 t 循环一次 max min 1 2 3 4 1 第十二章 交变应力
第十二章交变应力 ④电机转子偏心惯性力引起强迫振动梁上的危险点正 应力随时间作周期性变化。 68 (a) 0 (b) (a)电机转子偏心惯性力引起梁的振动 ()梁上危险点应力随时间的变化曲线 图14-3转子偏心惯性力引起的交变应力 O,表示电机的重力W以静载方式作用于梁上引起 的静应力，最大应力和最小应力分别表示梁在最大和 最小位移时的应力。 ⊙嘉道人導
④电机转子偏心惯性力引起强迫振动梁上的危险点正 应力随时间作周期性变化。 st 表示电机的重力W以静载方式作用于梁上引起 的静应力，最大应力和最小应力分别表示梁在最大和 最小位移时的应力。 st 第十二章 交变应力
