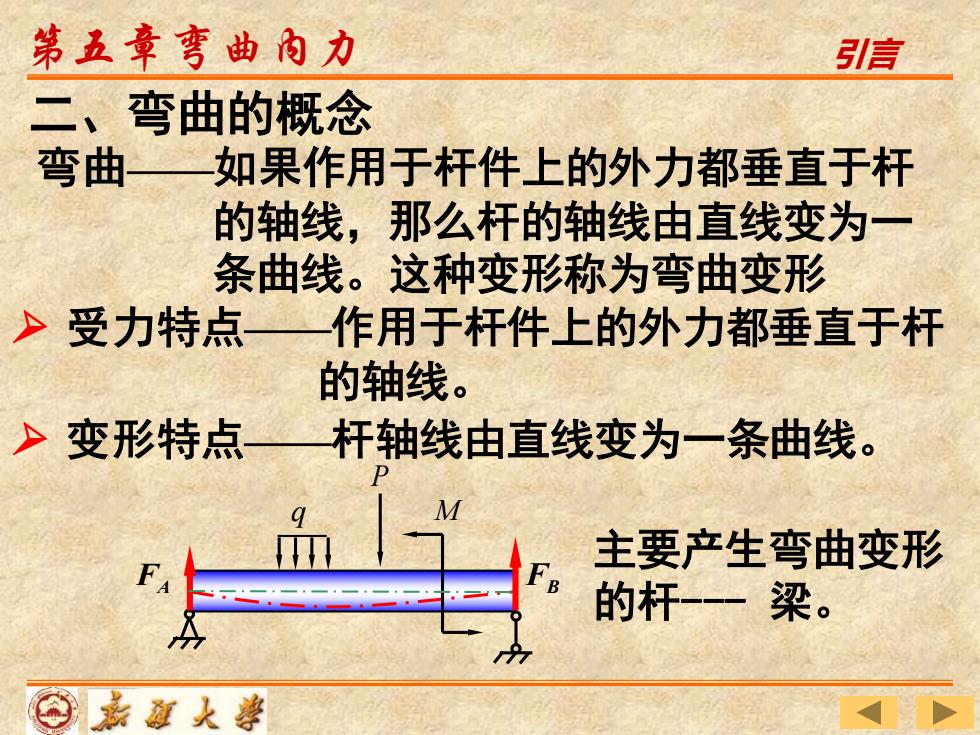

第五章弯曲内力 引言 二、弯曲的概念 弯曲一如果作用于杆件上的外力都垂直于杆 的轴线，那么杆的轴线由直线变为一 条曲线。这种变形称为弯曲变形 >受力特点 —作用于杆件上的外力都垂直于杆 的轴线。 >变形特点 杆轴线由直线变为一条曲线。 M 主要产生弯曲变形 FA 的杆-一梁。 百嘉大尊
二、弯曲的概念 ➢ 受力特点——作用于杆件上的外力都垂直于杆 的轴线。 ➢ 变形特点——杆轴线由直线变为一条曲线。 主要产生弯曲变形 的杆- 梁。 q P M FA FB 弯曲——如果作用于杆件上的外力都垂直于杆 的轴线，那么杆的轴线由直线变为一 条曲线。这种变形称为弯曲变形 第五章弯曲内力 引言
第五章弯曲内力 引言 三、平面弯曲的概念 纵向对称面 ⊙嘉道人導
z y z y y z y z z 纵向对称面 y 三、平面弯曲的概念 第五章弯曲内力 引言
第五章弯曲内力 引言 纵向对称面 1.纵向对称面：梁的横截面具有对称轴，对称轴 与梁的轴线所确定的平面，称为梁的纵向对称面 ⊙嘉大￥
z y z y y z y z z 纵向对称面 y 1. 纵向对称面：梁的横截面具有对称轴，对称轴 与梁的轴线所确定的平面，称为梁的纵向对称面 第五章弯曲内力 引言

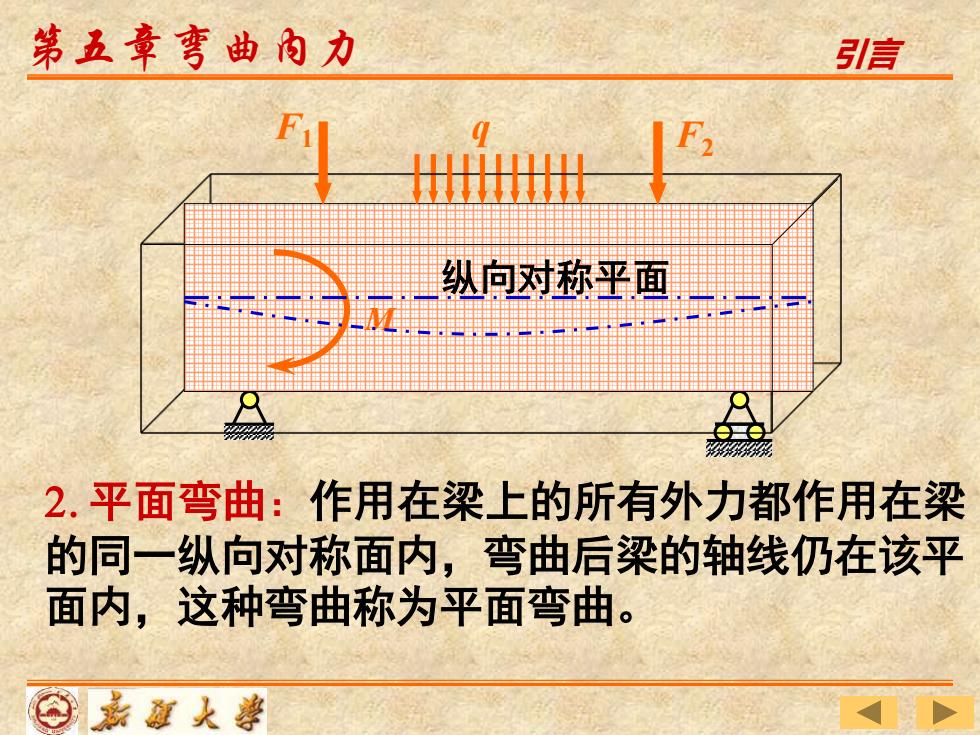

第五章弯曲内力 引言 纵向对称平面 2.平面弯曲：作用在梁上的所有外力都作用在梁 的同一纵向对称面内，弯曲后梁的轴线仍在该平 面内，这种弯曲称为平面弯曲
纵向对称平面 M F1 F2 q 2. 平面弯曲：作用在梁上的所有外力都作用在梁 的同一纵向对称面内，弯曲后梁的轴线仍在该平 面内，这种弯曲称为平面弯曲。 第五章弯曲内力 引言
第五章弯曲内力 梁的的束与类型 §5-2梁的约束与类型 一、支座形式与支反力 1.活动支座 2.固定铰支座 A 3.固定端 M ⊙嘉面大￥
§5-2 梁的约束与类型 一、支座形式与支反力 1. 活动支座 2. 固定铰支座 FR FRy FRx 3. 固定端 FRy FRxMA 第五章弯曲内力 梁的约束与类型
