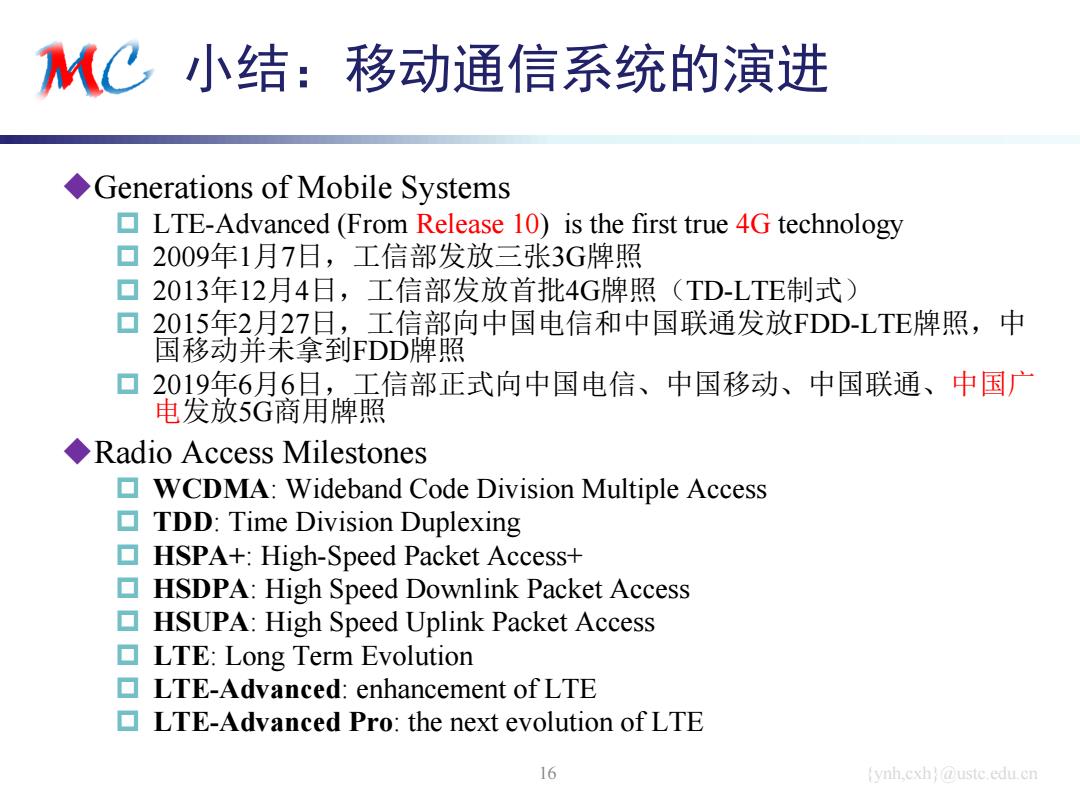

C小结：移动通信系统的演进 Generations of Mobile Systems LTE-Advanced(From Release 10)is the first true 4G technology ▣2009年1月7日，工信部发放三张3G牌照 2013年12月4日，工信部发放首批4G牌照(TD-LTE制式) 2015年2月27日，工信部向中国电信和中国联通发放FDD-LTE牌照，中 国移动并未拿到FDD牌照 2019年6月6日，工信部正式向中国电信、中国移动、中国联通、中国广 电发放5G商用牌照 Radio Access Milestones WCDMA:Wideband Code Division Multiple Access TDD:Time Division Duplexing HSPA+:High-Speed Packet Access+ HSDPA:High Speed Downlink Packet Access HSUPA:High Speed Uplink Packet Access LTE:Long Term Evolution LTE-Advanced:enhancement of LTE LTE-Advanced Pro:the next evolution of LTE 16 ynh.cxh @ustc.edu.cn
{ynh,cxh}@ustc.edu.cn 小结：移动通信系统的演进 Generations of Mobile Systems LTE-Advanced (From Release 10) is the first true 4G technology 2009年1月7日，工信部发放三张3G牌照 2013年12月4日，工信部发放首批4G牌照（TD-LTE制式） 2015年2月27日，工信部向中国电信和中国联通发放FDD-LTE牌照，中 国移动并未拿到FDD牌照 2019年6月6日，工信部正式向中国电信、中国移动、中国联通、中国广 电发放5G商用牌照 Radio Access Milestones WCDMA: Wideband Code Division Multiple Access TDD: Time Division Duplexing HSPA+: High-Speed Packet Access+ HSDPA: High Speed Downlink Packet Access HSUPA: High Speed Uplink Packet Access LTE: Long Term Evolution LTE-Advanced: enhancement of LTE LTE-Advanced Pro: the next evolution of LTE 16

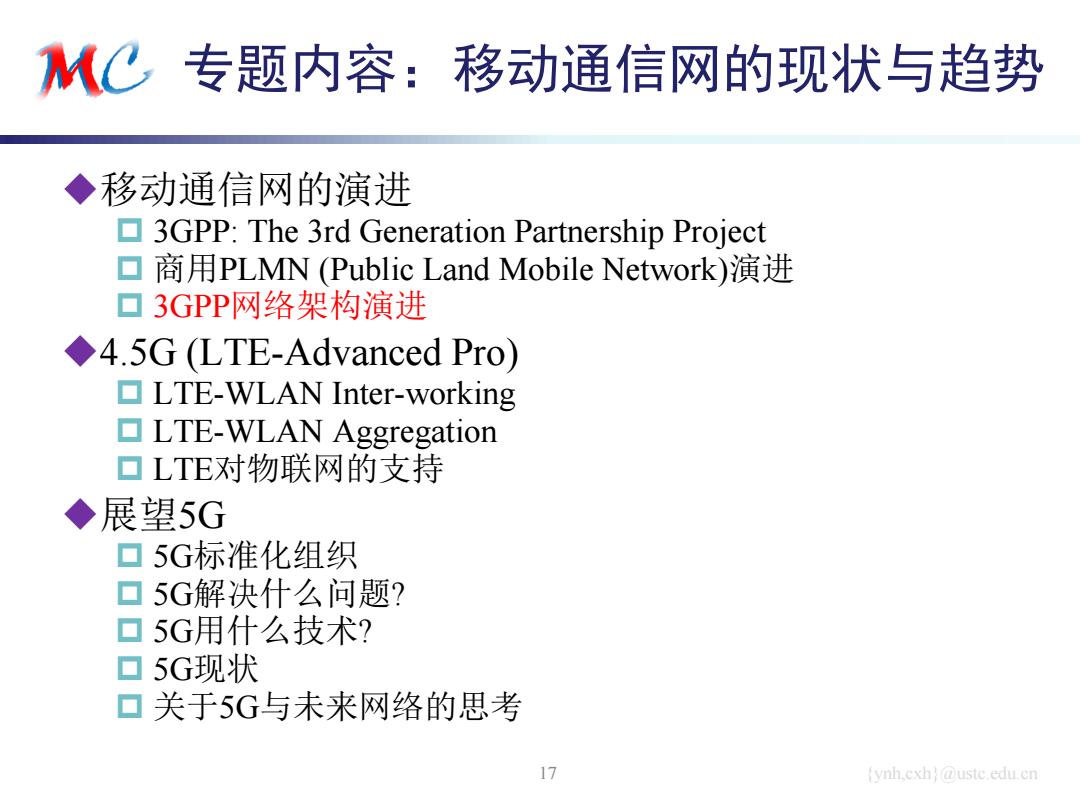

K心专题内容：移动通信网的现状与趋势 ◆移动通信网的演进 3GPP:The 3rd Generation Partnership Project ▣商用PLMN(Public Land Mobile Network)演进 ▣3GPP网络架构演进 4.5G (LTE-Advanced Pro) LTE-WLAN Inter-working LTE-WLAN Aggregation ▣LTE对物联网的支持 ◆ 展望5G ▣5G标准化组织 ▣5G解决什么问题？ ▣5G用什么技术？ ▣5G现状 ▣关于5G与未来网络的思考 17 ynh.cxh @ustc.edu.cn
{ynh,cxh}@ustc.edu.cn 专题内容：移动通信网的现状与趋势 移动通信网的演进 3GPP: The 3rd Generation Partnership Project 商用PLMN (Public Land Mobile Network)演进 3GPP网络架构演进 4.5G (LTE-Advanced Pro) LTE-WLAN Inter-working LTE-WLAN Aggregation LTE对物联网的支持 展望5G 5G标准化组织 5G解决什么问题? 5G用什么技术? 5G现状 关于5G与未来网络的思考 17

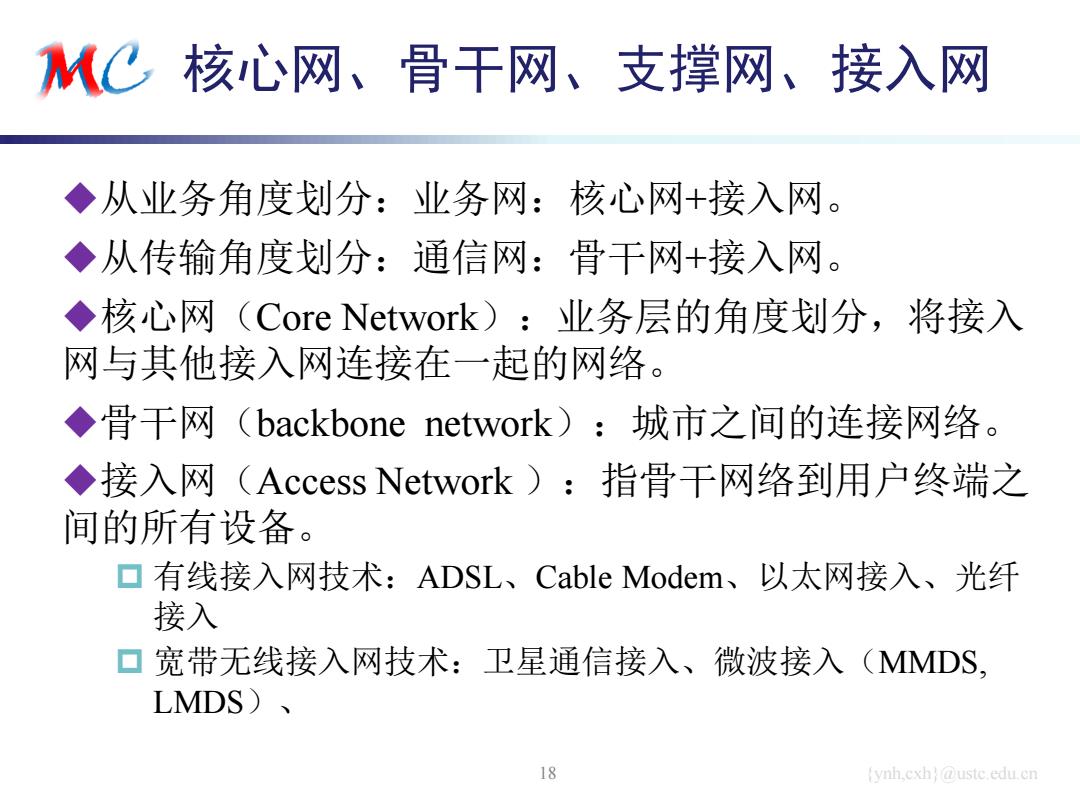

KC核心网、骨干网、支撑网、接入网 ◆从业务角度划分：业务网：核心网+接入网。 ◆从传输角度划分：通信网：骨干网+接入网。 ◆核心网(Core Network)：业务层的角度划分，将接入 网与其他接入网连接在一起的网络。 ◆骨千网(backbone network):城市之间的连接网络。 ◆接入网(Access Network)：指骨干网络到用户终端之 间的所有设备。 ▣有线接入网技术：ADSL、Cable Modem、以太网接入、光纤 接入 口宽带无线接入网技术：卫星通信接入、微波接入(MMDS, LMDS)、 18 ynh.cxh@ustc.edu.cn
{ynh,cxh}@ustc.edu.cn 核心网、骨干网、支撑网、接入网 从业务角度划分：业务网：核心网+接入网。 从传输角度划分：通信网：骨干网+接入网。 核心网（Core Network）：业务层的角度划分，将接入 网与其他接入网连接在一起的网络。 骨干网（backbone network）：城市之间的连接网络。 接入网（Access Network ）：指骨干网络到用户终端之 间的所有设备。 有线接入网技术：ADSL、Cable Modem、以太网接入、光纤 接入 宽带无线接入网技术：卫星通信接入、微波接入（MMDS, LMDS）、 18

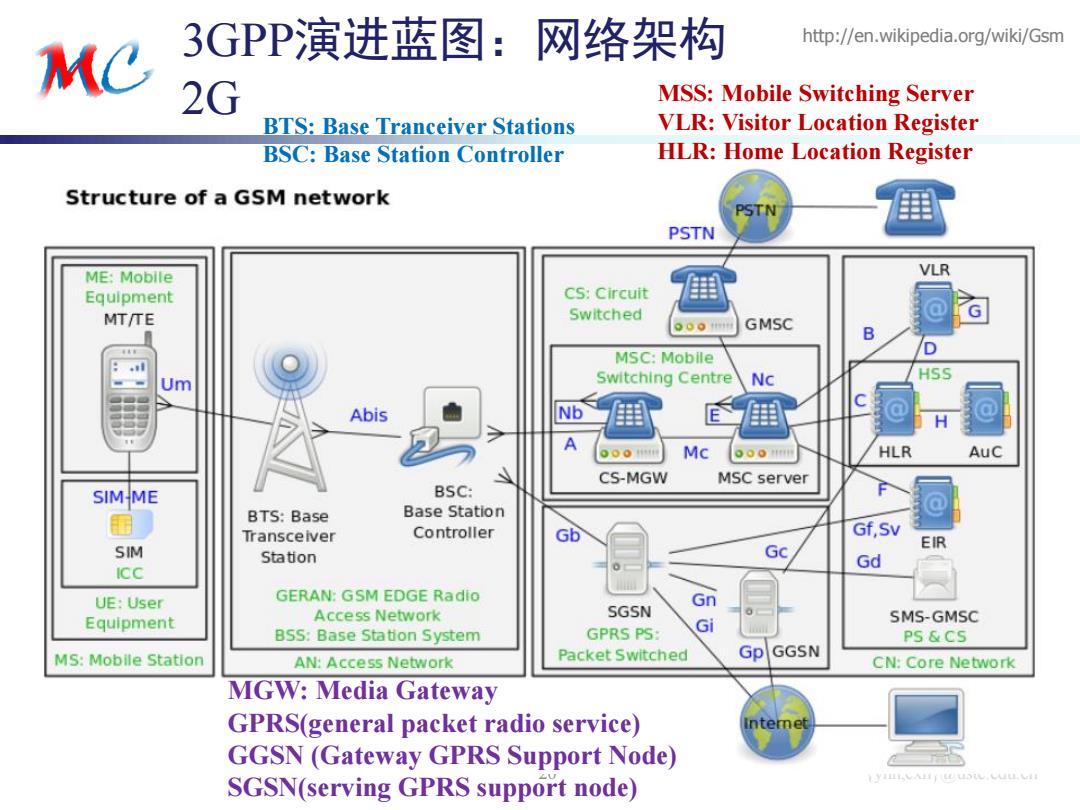

http://en.wikipedia.org/wiki/Gsm MC 3GPP演进蓝图：网络架构 2G MSS:Mobile Switching Server BTS:Base Tranceiver Stations VLR:Visitor Location Register BSC:Base Station Controller HLR:Home Location Register Structure of a GSM network PSTN PSTN ME:Mobile VLR Equlpment CS:Circuit MT/TE Swltched G 900g GMSC MSC:Mobile D Switching Centre Nc HSS Um Abis Nb Mc 600西 HLR AuC CS-MGW MSC server SIMME BSC: 面 BTS:Base Base Station Transcelver Controller Gb Gf,Sv SIM Gc EIR Station Gd ICC UE:User GERAN:GSM EDGE Radio SGSN Gn Equlpment Access Network SMS-GMSC BSS:Base Station System GPRS PS: Gi PS &CS MS:Mobile Station AN:Access Network Packet Switched GpGGSN CN:Core Network MGW:Media Gateway GPRS(general packet radio service) Intemet GGSN (Gateway GPRS Support Node) SGSN(serving GPRS support node) 1yinvanj wouoi.cuu.ci
{ynh,cxh}@ustc.edu.cn 3GPP演进蓝图：网络架构 2G 20 http://en.wikipedia.org/wiki/Gsm MGW: Media Gateway GPRS(general packet radio service) GGSN (Gateway GPRS Support Node) SGSN(serving GPRS support node) BTS: Base Tranceiver Stations BSC: Base Station Controller MSS: Mobile Switching Server VLR: Visitor Location Register HLR: Home Location Register

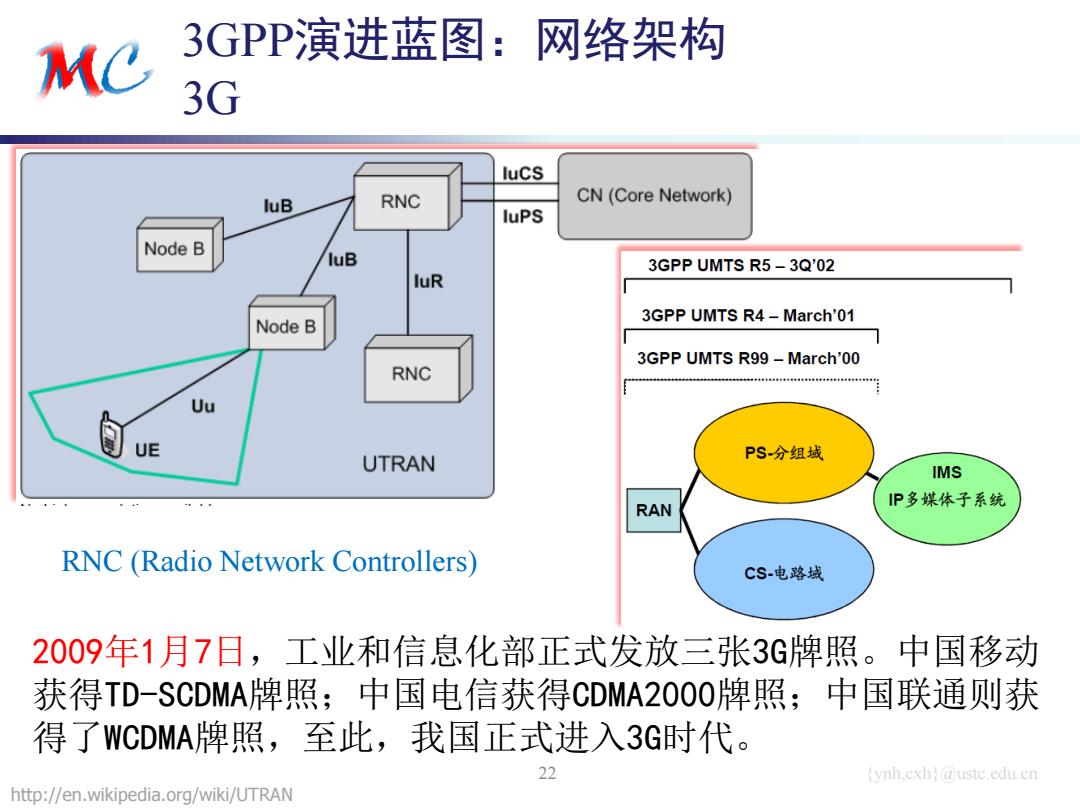

MC 3GPP演进蓝图：网络架构 3G lucs luB RNC CN (Core Network) luPS Node B 3GPP UMTS R5-3Q'02 luR 3GPP UMTS R4-March'01 Node B 3GPP UMTS R99-March'00 RNC 月 Uu UE UTRAN PS-分组域 IMS RAN IP多媒体子系统 RNC (Radio Network Controllers) CS电路域 2009年1月7日，工业和信息化部正式发放三张3G牌照。中国移动 获得TD-SCDMA牌照；中国电信获得CDMA2000牌照；中国联通则获 得了WCDMA牌照，至此，我国正式进入3G时代。 22 (ynh.cxh@ustc.edu.cn http://en.wikipedia.org/wiki/UTRAN
{ynh,cxh}@ustc.edu.cn 3GPP演进蓝图：网络架构 3G 22 http://en.wikipedia.org/wiki/UTRAN 2009年1月7日，工业和信息化部正式发放三张3G牌照。中国移动 获得TD-SCDMA牌照；中国电信获得CDMA2000牌照；中国联通则获 得了WCDMA牌照，至此，我国正式进入3G时代。 RNC (Radio Network Controllers)
