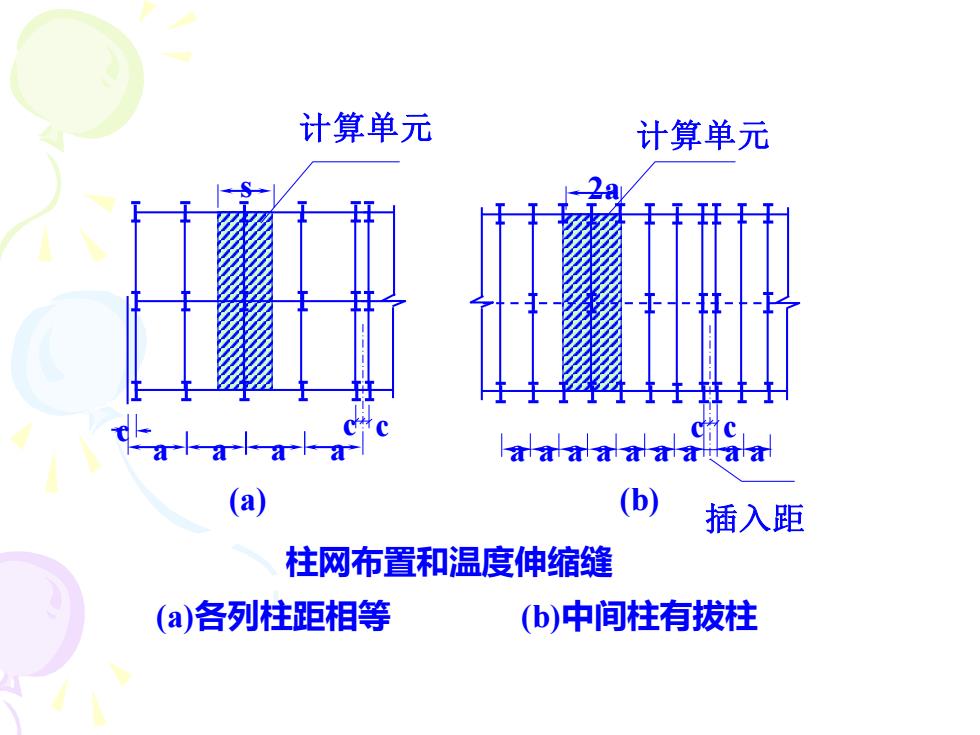

计算单元 计算单元 aaat女 (a) (b) 插入距 柱网布置和温度伸缩缝 (a)各列柱距相等 (b)中间柱有拔柱
柱网布置和温度伸缩缝 (a)各列柱距相等 (b)中间柱有拔柱 a s a a a c c c 计算单元 2a a c c 计算单元 a a a a a a a a 插入距 (a) (b)

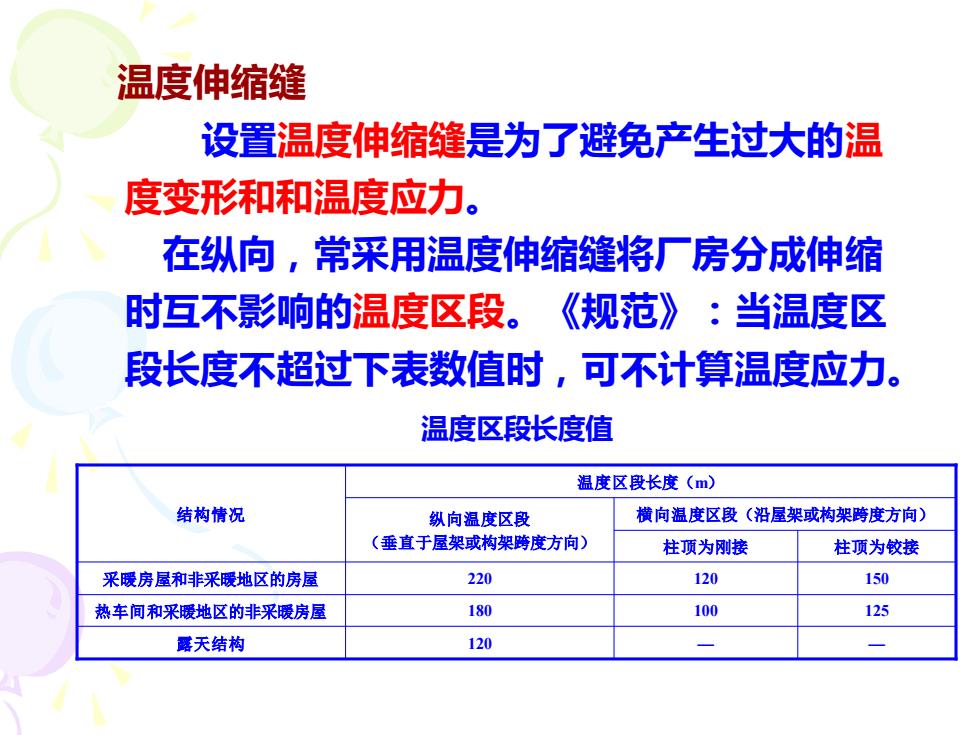

温度伸缩缝 设置温度伸缩缝是为了避免产生过大的温 度变形和和温度应力。 在纵向，常采用温度伸缩缝将厂房分成伸缩 时互不影响的温度区段。《规范 〉：当温度区 段长度不超过下表数值时，可不计算温度应力。 温度区段长度值 温度区段长度(m) 结构情况 纵向温度区段 横向温度区段（沿屋架或构架跨度方向） (垂直于屋架或构架跨度方向) 柱顶为刚接 柱顶为铰接 采暖房屋和非采暖地区的房屋 220 120 150 热车间和采暖地区的非采暖房屋 180 100 125 露天结构 120
温度伸缩缝 设置温度伸缩缝是为了避免产生过大的温 度变形和和温度应力。 在纵向，常采用温度伸缩缝将厂房分成伸缩 时互不影响的温度区段。《规范》：当温度区 段长度不超过下表数值时，可不计算温度应力。 温度区段长度值 露天结构 120 — — 热车间和采暖地区的非采暖房屋 180 100 125 采暖房屋和非采暖地区的房屋 220 120 150 柱顶为刚接 柱顶为铰接 纵向温度区段 横向温度区段（沿屋架或构架跨度方向） （垂直于屋架或构架跨度方向） 温度区段长度（m） 结构情况

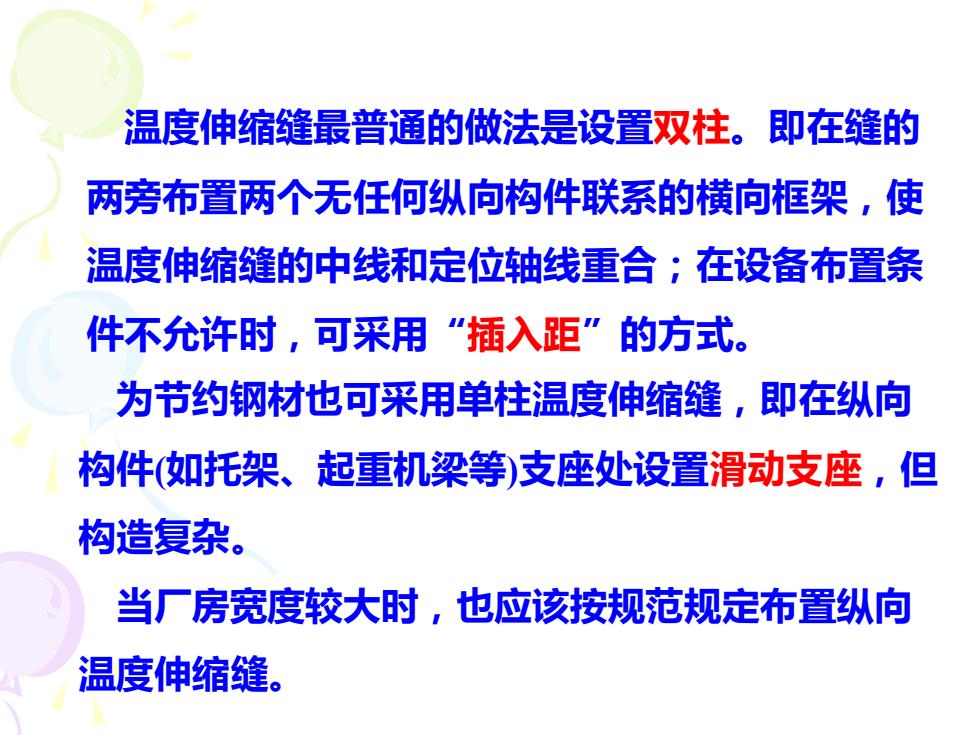

温度伸缩缝最普通的做法是设置双柱。即在缝的 两旁布置两个无任何纵向构件联系的横向框架，使 温度伸缩缝的中线和定位轴线重合；在设备布置条 件不允许时，可采用“插入距”的方式。 为节约钢材也可采用单柱温度伸缩缝，即在纵向 构件如托架、起重机梁等)支座处设置滑动支座，但 构造复杂。 当厂房宽度较大时，也应该按规范规定布置纵向 温度伸缩缝
为节约钢材也可采用单柱温度伸缩缝，即在纵向 构件(如托架、起重机梁等)支座处设置滑动支座，但 构造复杂。 当厂房宽度较大时，也应该按规范规定布置纵向 温度伸缩缝。 温度伸缩缝最普通的做法是设置双柱。即在缝的 两旁布置两个无任何纵向构件联系的横向框架，使 温度伸缩缝的中线和定位轴线重合；在设备布置条 件不允许时，可采用“插入距”的方式
计算单元 计算单元 (a) (b) 插入距 柱网布置和温度伸缩缝 (a)各列柱距相等 (b)中间柱有拔柱
柱网布置和温度伸缩缝 (a)各列柱距相等 (b)中间柱有拔柱 a s a a a c c c 计算单元 2a a c c 计算单元 a a a a a a a a 插入距 (a) (b)

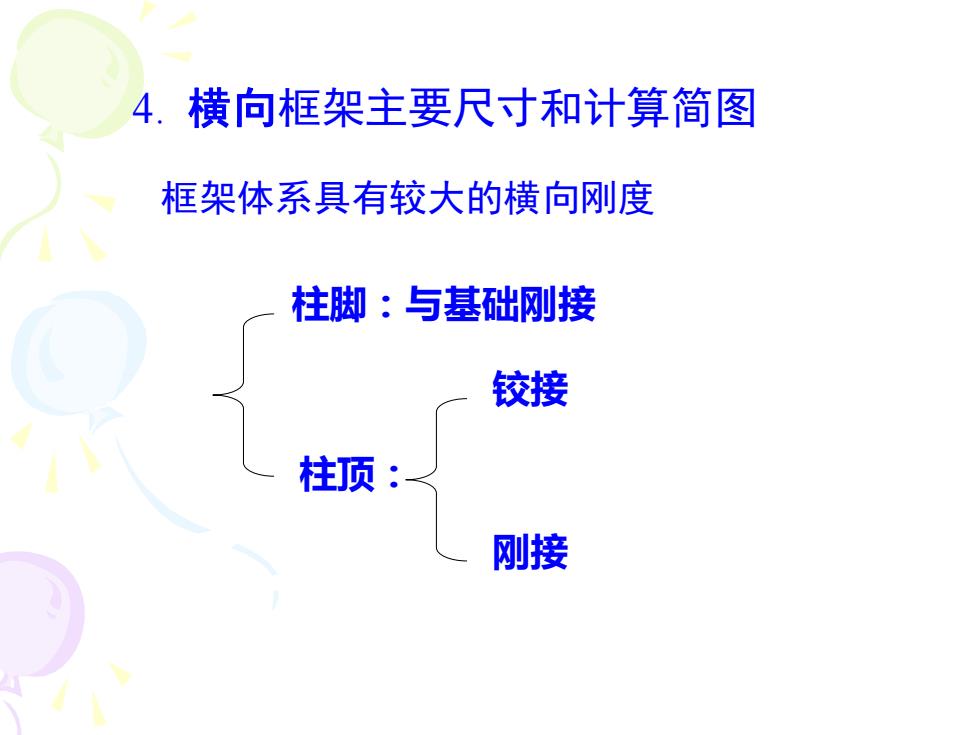

4.横向框架主要尺寸和计算简图 框架体系具有较大的横向刚度 柱脚：与基础刚接 铰接 柱顶： 刚接
框架体系具有较大的横向刚度 柱脚：与基础刚接 柱顶： 铰接 刚接 4. 横向框架主要尺寸和计算简图
