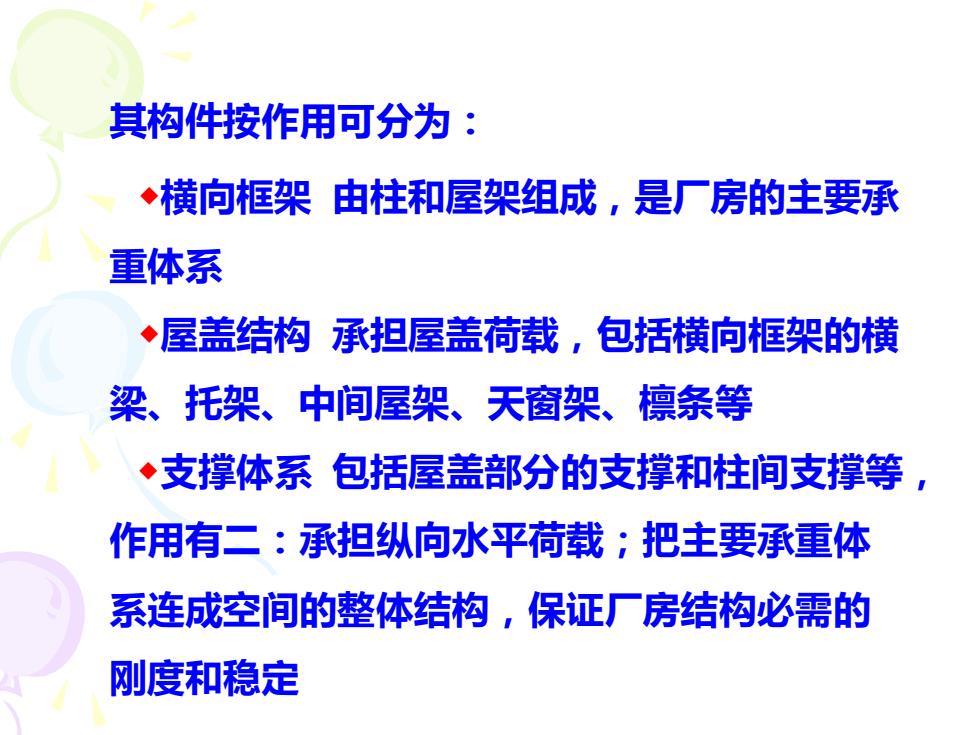

其构件按作用可分为： ◆横向框架由柱和屋架组成，是厂房的主要承 重体系 ◆屋盖结构承担屋盖荷载，包括横向框架的横 梁、托架、中间屋架、天窗架、檩条等 ◆支撑体系包括屋盖部分的支撑和柱间支撑等 作用有二：承担纵向水平荷载；把主要承重体 系连成空间的整体结构，保证厂房结构必需的 刚度和稳定
其构件按作用可分为： ◆横向框架 由柱和屋架组成，是厂房的主要承 重体系 ◆屋盖结构 承担屋盖荷载，包括横向框架的横 梁、托架、中间屋架、天窗架、檩条等 ◆支撑体系 包括屋盖部分的支撑和柱间支撑等， 作用有二：承担纵向水平荷载；把主要承重体 系连成空间的整体结构，保证厂房结构必需的 刚度和稳定

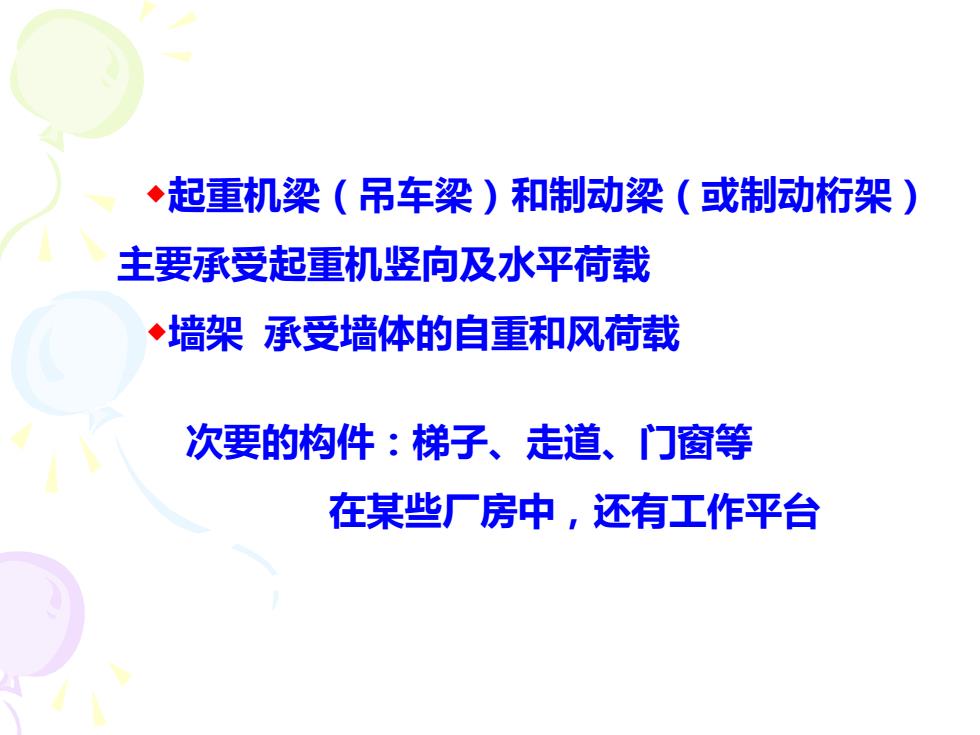

·起重机梁（吊车梁)和制动梁（或制动桁架) 主要承受起重机竖向及水平荷载 ◆墙架承受墙体的自重和风荷载 次要的构件：梯子、走道、门窗等 在某些厂房中，还有工作平台
次要的构件：梯子、走道、门窗等 在某些厂房中，还有工作平台 ◆起重机梁（吊车梁）和制动梁（或制动桁架） 主要承受起重机竖向及水平荷载 ◆墙架 承受墙体的自重和风荷载

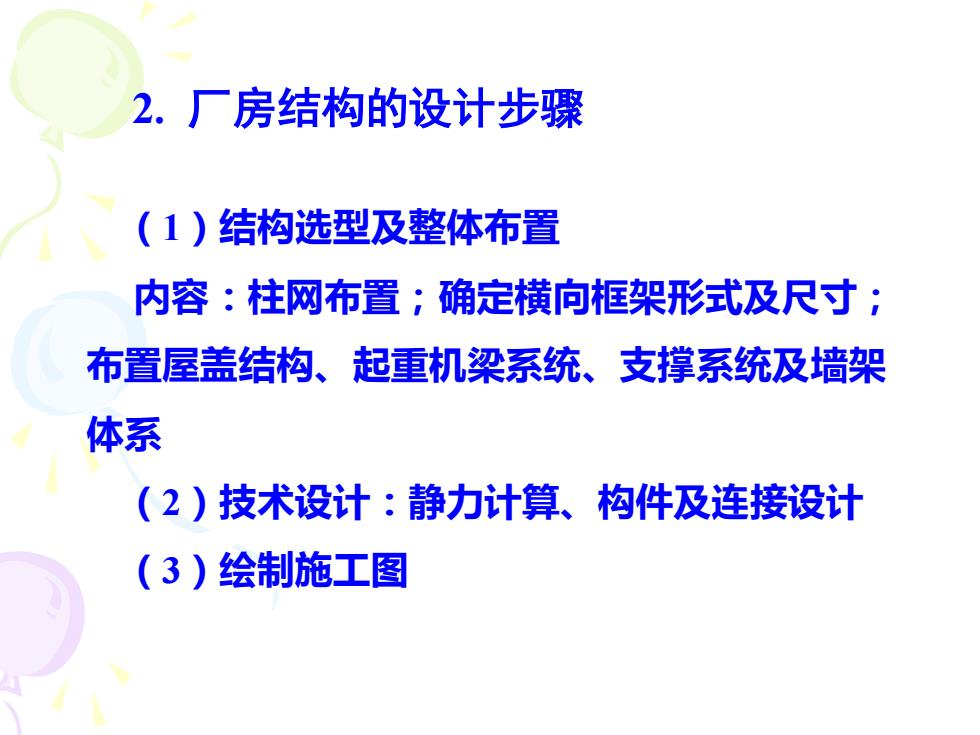

2.厂房结构的设计步骤 (1)结构选型及整体布置 内容：柱网布置；确定横向框架形式及尺寸； 布置屋盖结构、起重机梁系统、支撑系统及墙架 体系 (2)技术设计：静力计算、构件及连接设计 (3)绘制施工图
（1）结构选型及整体布置 内容：柱网布置；确定横向框架形式及尺寸； 布置屋盖结构、起重机梁系统、支撑系统及墙架 体系 （2）技术设计：静力计算、构件及连接设计 （3）绘制施工图 2. 厂房结构的设计步骤

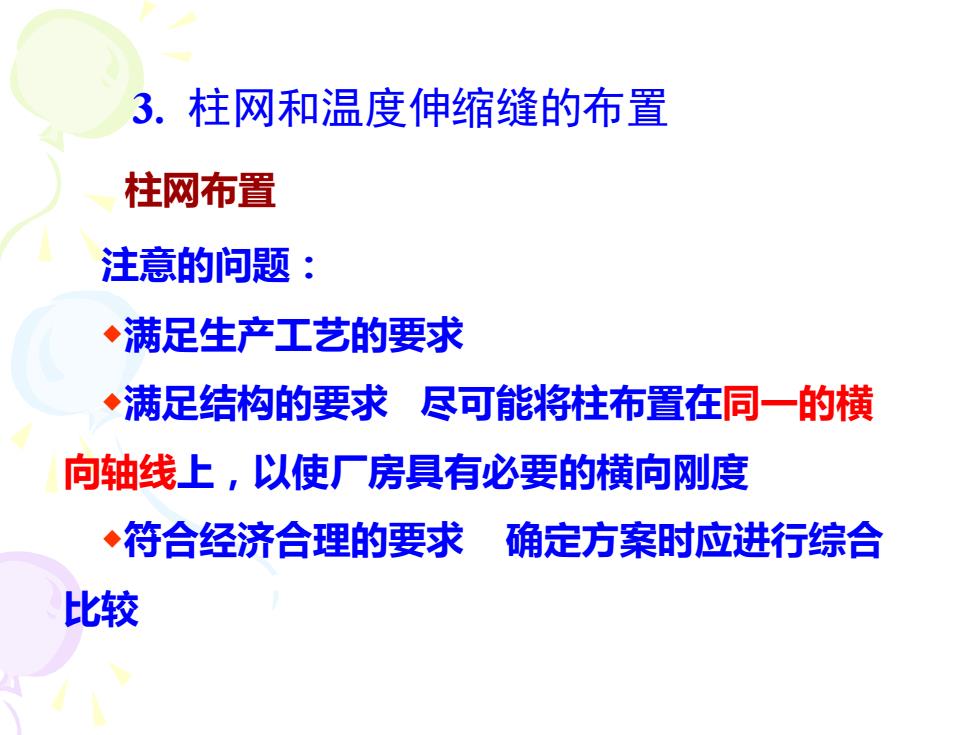

3.柱网和温度伸缩缝的布置 柱网布置 注意的问题： ◆满足生产工艺的要求 ◆满足结构的要求尽可能将柱布置在同一的横 向轴线上，以使厂房具有必要的横向刚度 ◆符合经济合理的要求确定方案时应进行综合 比较
柱网布置 注意的问题： ◆满足生产工艺的要求 ◆满足结构的要求 尽可能将柱布置在同一的横 向轴线上，以使厂房具有必要的横向刚度 ◆符合经济合理的要求 确定方案时应进行综合 比较 3. 柱网和温度伸缩缝的布置

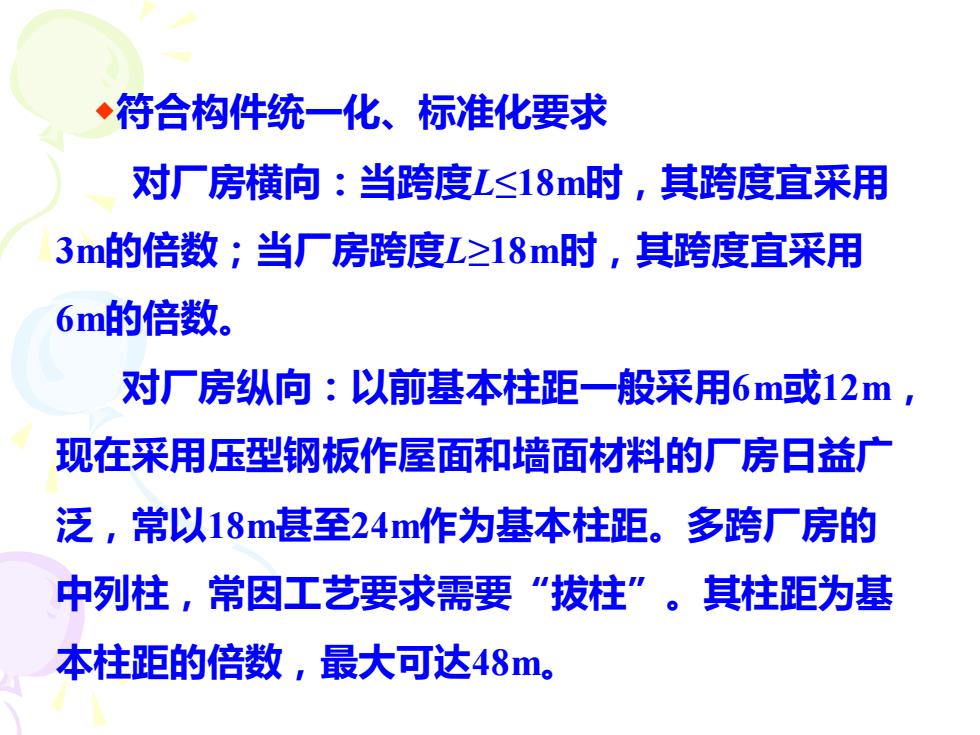

◆符合构件统一化、标准化要求 对厂房横向：当跨度L≤18m时，其跨度宜采用 3m的倍数；当厂房跨度L≥18m时，其跨度宜采用 6m的倍数。 对厂房纵向：以前基本柱距一般采用6m或12m, 现在采用压型钢板作屋面和墙面材料的厂房日益广 泛，常以18m甚至24m作为基本柱距。多跨厂房的 中列柱，常因工艺要求需要“拔柱”。其柱距为基 本柱距的倍数，最大可达48m
◆符合构件统一化、标准化要求 对厂房横向：当跨度L≤18m时，其跨度宜采用 3m的倍数；当厂房跨度L≥18m时，其跨度宜采用 6m的倍数。 对厂房纵向：以前基本柱距一般采用6m或12m， 现在采用压型钢板作屋面和墙面材料的厂房日益广 泛，常以18m甚至24m作为基本柱距。多跨厂房的 中列柱，常因工艺要求需要“拔柱”。其柱距为基 本柱距的倍数，最大可达48m
