混凝土与砌体结构 第7章 砌体结构墙体设计
混凝土与砌体结构 第7章 砌体结构墙体设计

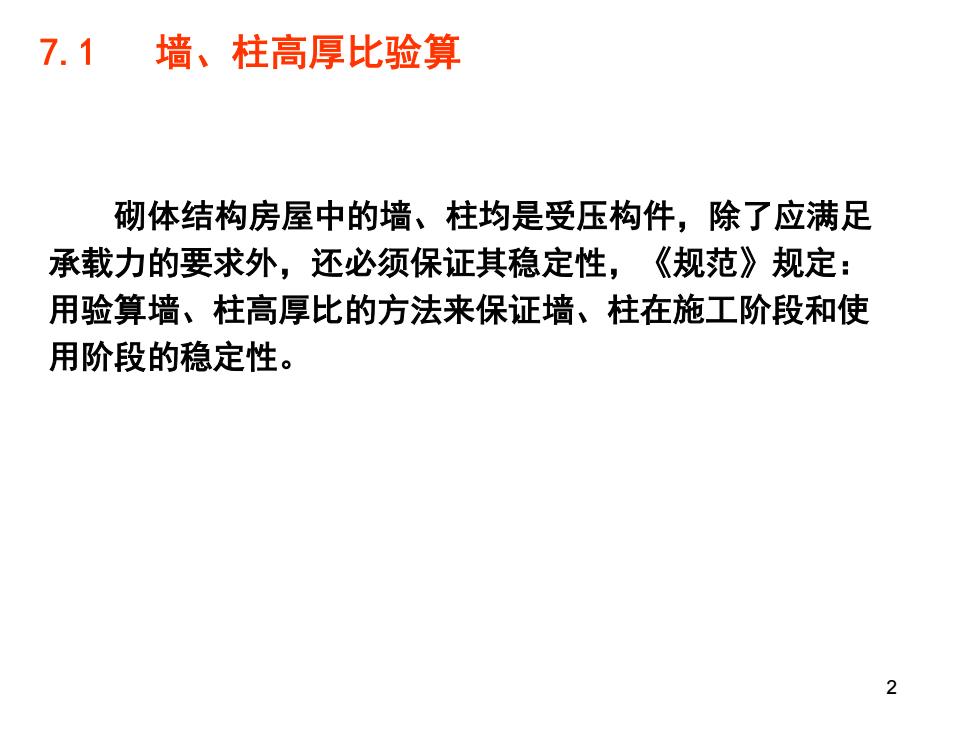

7.1墙、柱高厚比验算 砌体结构房屋中的墙、柱均是受压构件，除了应满足 承载力的要求外，还必须保证其稳定性，《规范》规定： 用验算墙、柱高厚比的方法来保证墙、柱在施工阶段和使 用阶段的稳定性。 2
2 砌体结构房屋中的墙、柱均是受压构件，除了应满足 承载力的要求外，还必须保证其稳定性，《规范》规定： 用验算墙、柱高厚比的方法来保证墙、柱在施工阶段和使 用阶段的稳定性。 7.1 墙、柱高厚比验算

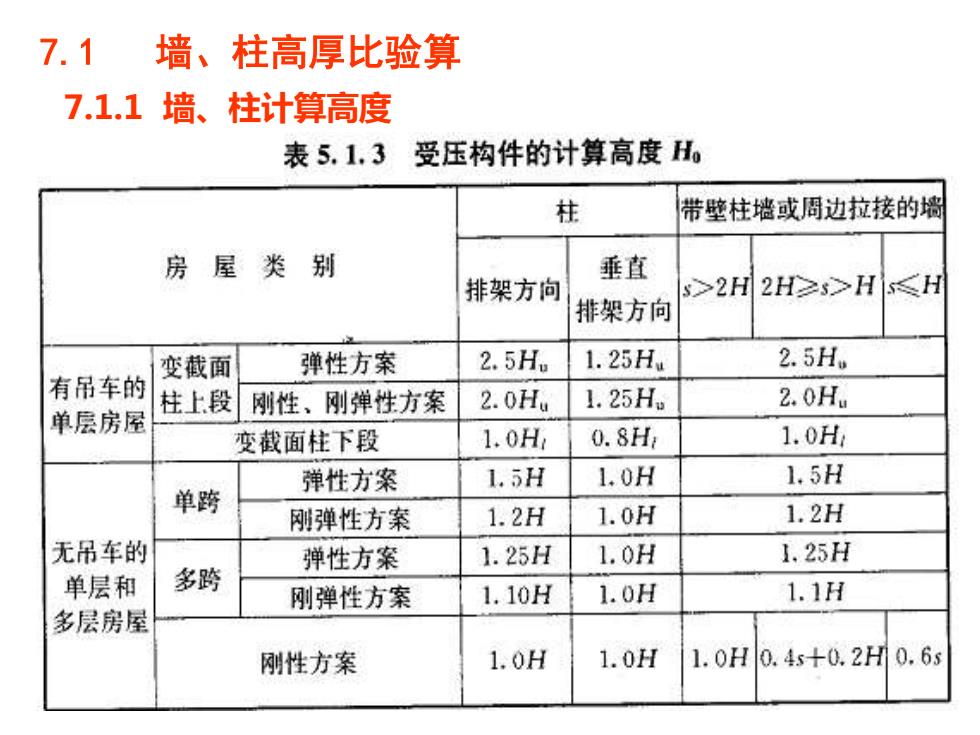

7.1墙、 柱高厚比验算 7.1.1墙、柱计算高度 表5.1.3受压构件的计算高度H 柱 带壁柱墙或周边拉接的墙 房屋类别 垂直 排架方向 s>2H2H≥s>Hs≤H 排架方向 变截面 弹性方案 2.5H 1.25H 2.5H 有吊车的 单层房屋 柱上段 刚性、刚弹性方案 2.0Hu 1.25H 2.0H. 变截面柱下段 1.0H 0.8H 1.0H 弹性方案 1.5H 1.0H 1.5H 单跨 刚弹性方案 1.2H 1.0H 1.2H 无吊车的 弹性方案 1.25H 1.0H 1.25H 单层和 多跨 刚弹性方案 1.10H 1.0H 1.1H 多层房屋 刚性方案 1.0H 1.0H 1.0H0.4s+0.2H0.6s
3 7.1 墙、柱高厚比验算 7.1.1 墙、柱计算高度

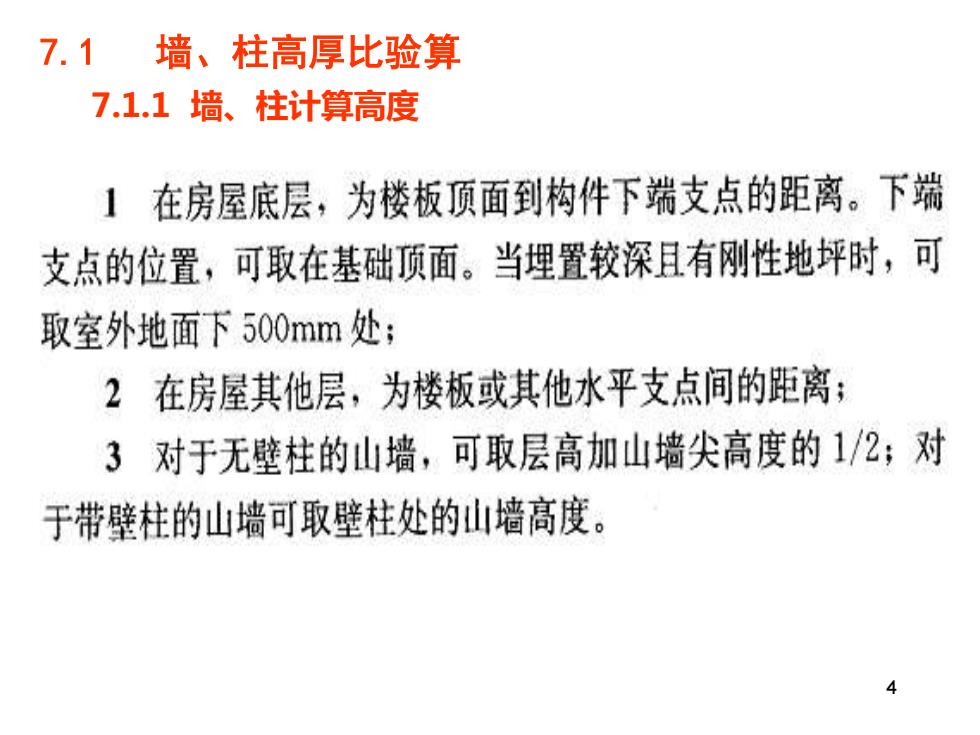

7.1墙、柱高厚比验算 7.1.1墙、柱计算高度 1在房屋底层，为楼板顶面到构件下端支点的距离。下端 支点的位置，可取在基础顶面。当埋置较深且有刚性地坪时，可 取室外地面下500mm处； 2在房屋其他层，为楼板或其他水平支点间的距离； 3对于无壁柱的山墙，可取层高加山墙尖高度的1/2；对 于带壁柱的山墙可取壁柱处的山墙高度。 4
4 7.1 墙、柱高厚比验算 7.1.1 墙、柱计算高度

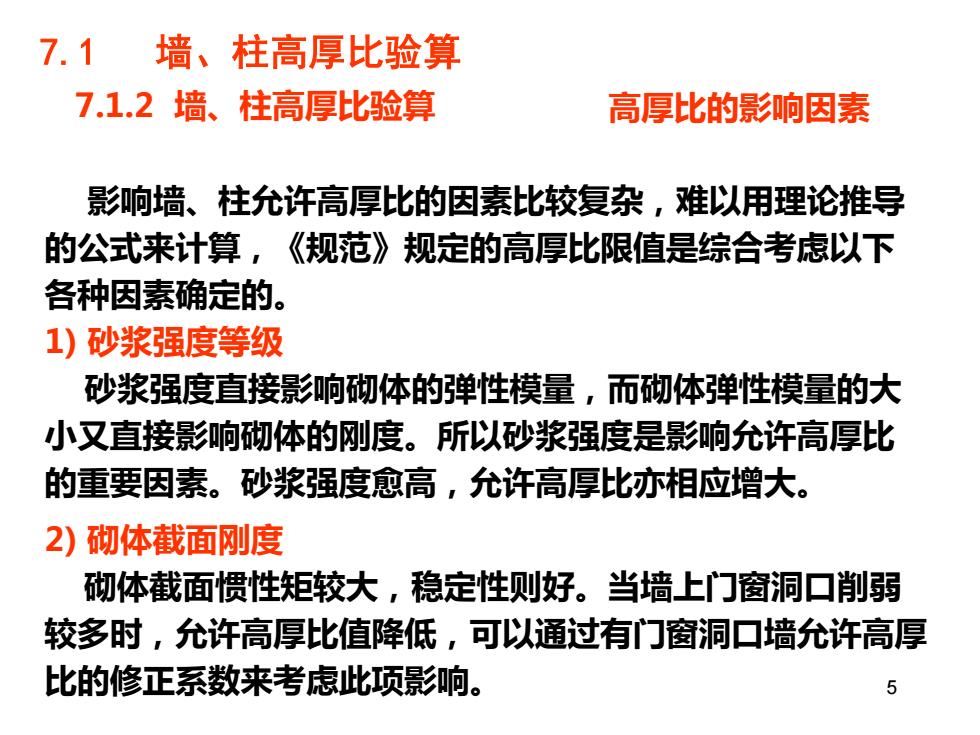

7.1墙、柱高厚比验算 7.1.2墙、柱高厚比验算 高厚比的影响因素 影响墙、柱允许高厚比的因素比较复杂，难以用理论推导 的公式来计算，《规范》规定的高厚比限值是综合考虑以下 各种因素确定的。 1)砂浆强度等级 砂浆强度直接影响砌体的弹性模量，而砌体弹性模量的大 小又直接影响砌体的刚度。所以砂浆强度是影响允许高厚比 的重要因素。砂浆强度愈高，允许高厚比亦相应增大。 2)砌体截面刚度 砌体截面惯性矩较大，稳定性则好。当墙上门窗洞口削弱 较多时，允许高厚比值降低，可以通过有门窗洞口墙允许高厚 比的修正系数来考虑此项影响。 5
5 影响墙、柱允许高厚比的因素比较复杂，难以用理论推导 的公式来计算，《规范》规定的高厚比限值是综合考虑以下 各种因素确定的。 1) 砂浆强度等级 砂浆强度直接影响砌体的弹性模量，而砌体弹性模量的大 小又直接影响砌体的刚度。所以砂浆强度是影响允许高厚比 的重要因素。砂浆强度愈高，允许高厚比亦相应增大。 高厚比的影响因素 2) 砌体截面刚度 砌体截面惯性矩较大，稳定性则好。当墙上门窗洞口削弱 较多时，允许高厚比值降低，可以通过有门窗洞口墙允许高厚 比的修正系数来考虑此项影响。 7.1 墙、柱高厚比验算 7.1.2 墙、柱高厚比验算
