6.1过梁 6.1.1过梁的类型和构造要求 主要有钢筋混凝土过梁、 钢筋砖过梁、砖砌平拱过梁和砖 砌弧拱过梁四种形式。 (1)砖砌平拱用竖砖砌筑部分的高度不应小于240mm。跨度 <1.2 (2)钢筋砖过梁底面砂浆层处的钢筋，其直径不应小于5m, 间距不宜大于120mm,钢筋伸入支座砌体内的长度不宜小于 240mm,砂浆层的厚度不宜小于30mm。砖不低于MU10, 砂浆不宜低于M5。跨度不宜超过1.5m (3)由于砖砌过梁延性较差，跨度不宜过大，因此对有较大振 动荷载或可能产生不均匀沉降的房屋，应采用钢筋混凝土过梁。 钢筋混凝土过梁端部支承长度不宜小于240mm。 (4)砖砌弧拱用竖砖砌筑部分的高度不应小于120mm。跨度 与矢高有关。 2

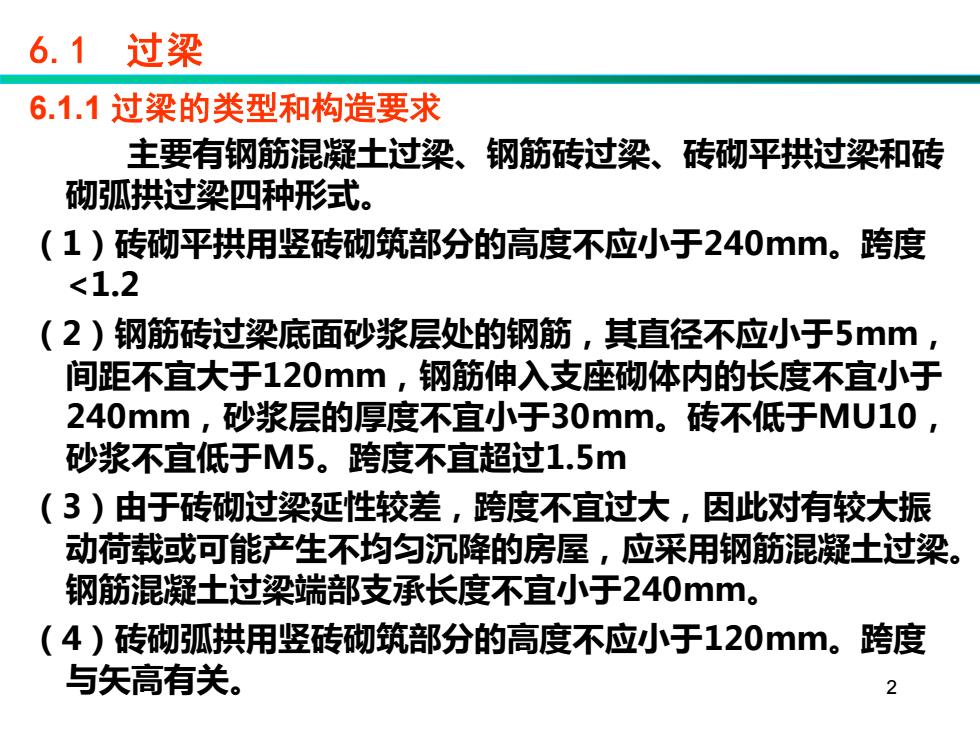

2 6.1.1 过梁的类型和构造要求 主要有钢筋混凝土过梁、钢筋砖过梁、砖砌平拱过梁和砖 砌弧拱过梁四种形式。 （1）砖砌平拱用竖砖砌筑部分的高度不应小于240mm。跨度 <1.2 （2）钢筋砖过梁底面砂浆层处的钢筋，其直径不应小于5mm， 间距不宜大于120mm，钢筋伸入支座砌体内的长度不宜小于 240mm，砂浆层的厚度不宜小于30mm。砖不低于MU10， 砂浆不宜低于M5。跨度不宜超过1.5m （3）由于砖砌过梁延性较差，跨度不宜过大，因此对有较大振 动荷载或可能产生不均匀沉降的房屋，应采用钢筋混凝土过梁。 钢筋混凝土过梁端部支承长度不宜小于240mm。 （4）砖砌弧拱用竖砖砌筑部分的高度不应小于120mm。跨度 与矢高有关。 6.1 过梁

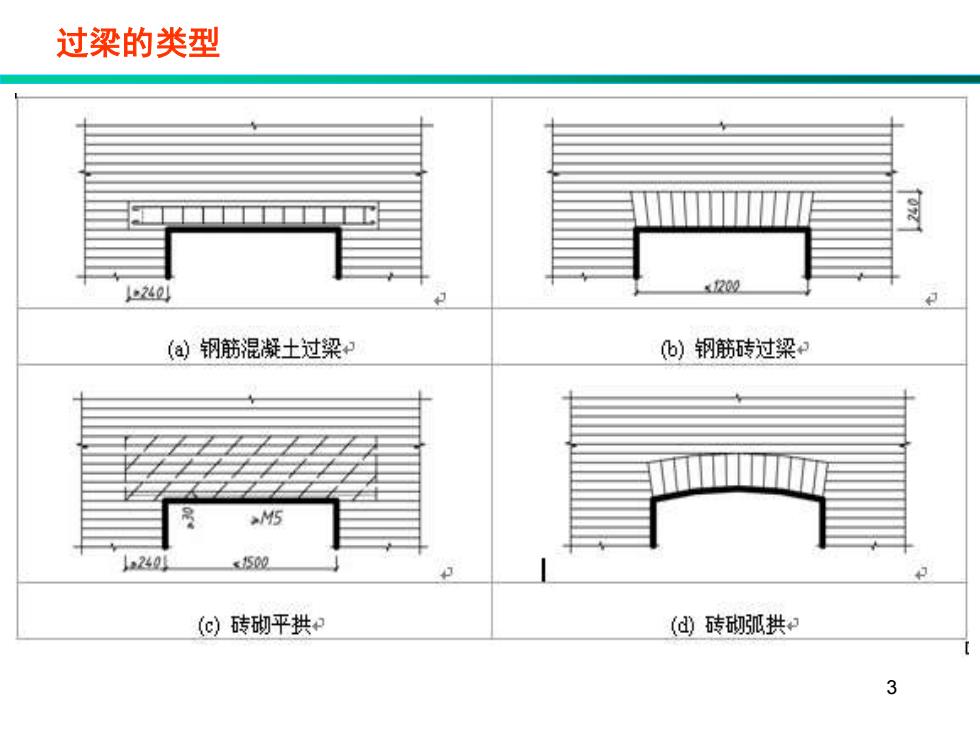

过梁的类型 202 (a)钢筋混凝土过梁 6)钢筋砖过梁 ,/5 24 x502 K> K (c)砖砌平拱和 (d砖砌弧拱和 3
3 过梁的类型
6.1 过梁 6.1.2过梁上的荷载 两种：一是仅承受墙体荷载，二是其上梁板传来的荷载。 试验表明，当过梁上的砌体砌筑高度接近跨度一半时，跨 中挠度的增加明显减小，内力增加不多。由于砌体砂浆随 时间增长而逐渐硬化，砌体与过梁共同工作，这种组合作用 可将其上部荷载直接传递到过梁两侧的砖墙上。过梁上砌体 的当量荷载相当于高度等于1/3跨度时的墙体自重。 试验还表明，当在砌体高度等于0.8倍左右位置施加荷载 时，过梁挠度变化极微，可以认为在高度等于或大于跨度 的砌体上施加荷载时，由于过梁与砌体的组合作用，荷载 通过组合深梁传给墙体，因此，过梁的应力增加不多
4 两种：一是仅承受墙体荷载，二是其上梁板传来的荷载。 试验表明，当过梁上的砌体砌筑高度接近跨度一半时，跨 中挠度的增加明显减小，内力增加不多。 由于砌体砂浆随 时间增长而逐渐硬化，砌体与过梁共同工作，这种组合作用 可将其上部荷载直接传递到过梁两侧的砖墙上。过梁上砌体 的当量荷载相当于高度等于1/3跨度时的墙体自重。 6.1.2 过梁上的荷载 6.1 过梁 试验还表明，当在砌体高度等于0.8倍左右位置施加荷载 时，过梁挠度变化极微，可以认为在高度等于或大于跨度 的砌体上施加荷载时，由于过梁与砌体的组合作用，荷载 通过组合深梁传给墙体，因此，过梁的应力增加不多
6.1.2过梁上的荷载 (1)墙体荷载 过梁上的墙体荷载应按如下规定取用： ()对砖砌体，当过梁上的墙体高度hw<In/3时，应按墙体的 均布自重采用（如图(a)所示），其中n为过梁的净跨。当墙 体高度hw≥ln/3时，应按高度为n/3墙体的均布自重采用（如图 (a)所示)。 (2)对混凝土砌块砌体，当过梁上的墙体高度hw<In/2时，应 按墙体的均布自重采用（如图(b)所示）。当墙体高度hw≥n/2 时，应按高度为n/2墙体的均布自重采用（如图(6）所示)。 5

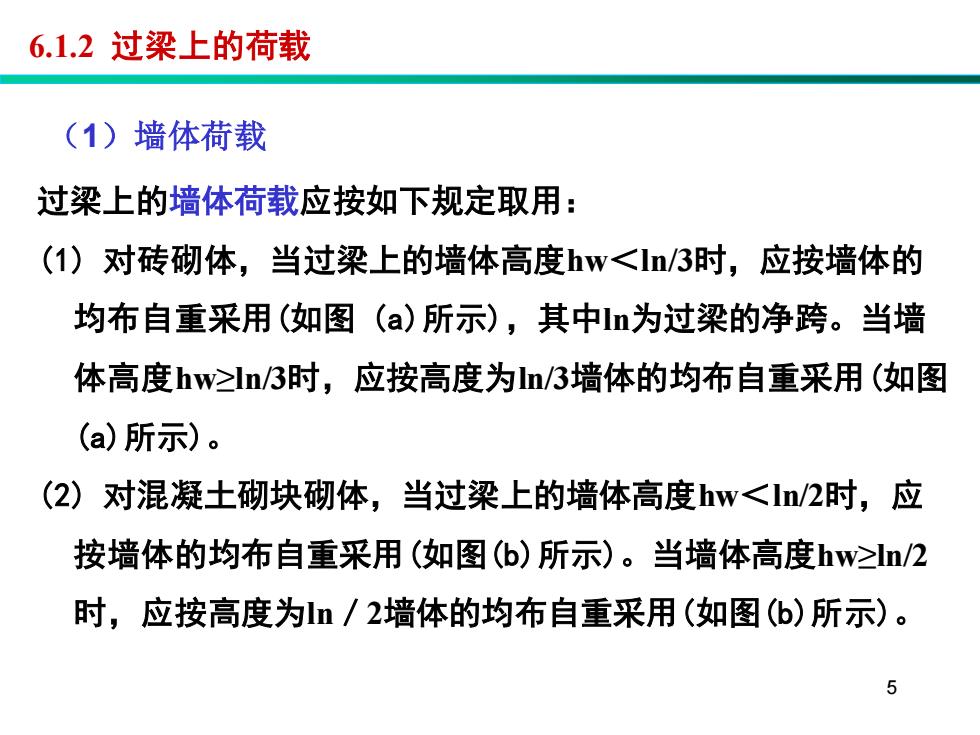

5 过梁上的墙体荷载应按如下规定取用： (1) 对砖砌体，当过梁上的墙体高度hw＜ln/3时，应按墙体的 均布自重采用(如图 (a)所示)，其中ln为过梁的净跨。当墙 体高度hw≥ln/3时，应按高度为ln/3墙体的均布自重采用(如图 (a)所示)。 (2) 对混凝土砌块砌体，当过梁上的墙体高度hw＜ln/2时，应 按墙体的均布自重采用(如图(b)所示)。当墙体高度hw≥ln/2 时，应按高度为ln／2墙体的均布自重采用(如图(b)所示)。 6.1.2 过梁上的荷载 （1）墙体荷载
