混凝土与砌体结构 第5章 混合结构房屋的砌体结构设计
混凝土与砌体结构 第5章 混合结构房屋的砌体结构设计

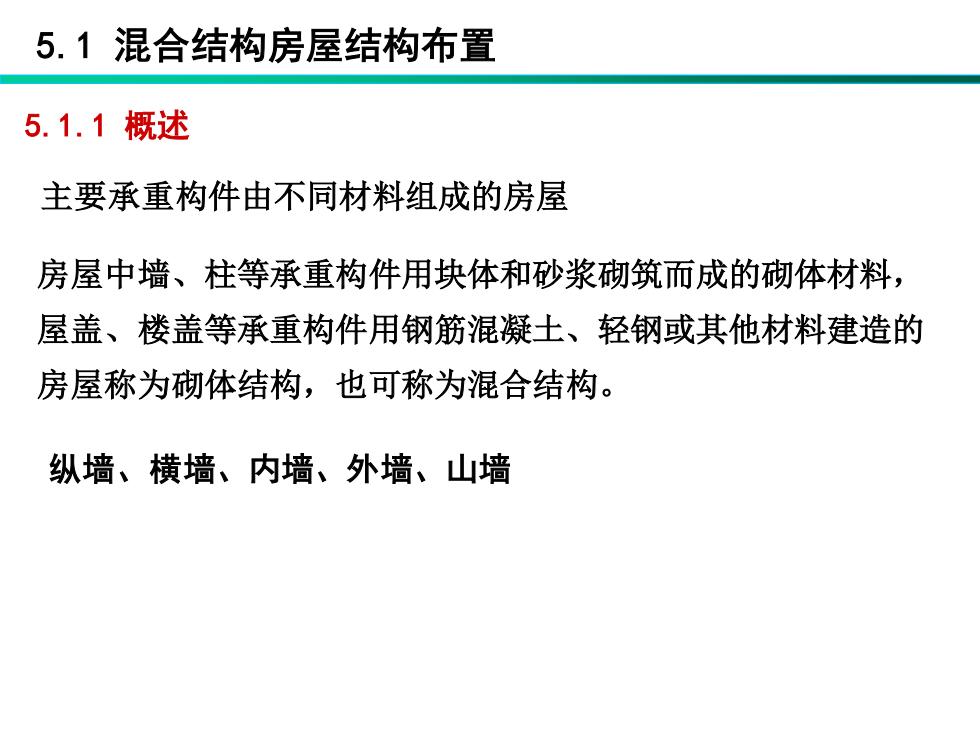

5.1混合结构房屋结构布置 5.1.1概述 主要承重构件由不同材料组成的房屋 房屋中墙、柱等承重构件用块体和砂浆砌筑而成的砌体材料， 屋盖、楼盖等承重构件用钢筋混凝土、轻钢或其他材料建造的 房屋称为砌体结构，也可称为混合结构。 纵墙、横墙、内墙、外墙、山墙
5.1 混合结构房屋结构布置 5.1.1 概述 房屋中墙、柱等承重构件用块体和砂浆砌筑而成的砌体材料， 屋盖、楼盖等承重构件用钢筋混凝土、轻钢或其他材料建造的 房屋称为砌体结构，也可称为混合结构。 纵墙、横墙、内墙、外墙、山墙 主要承重构件由不同材料组成的房屋

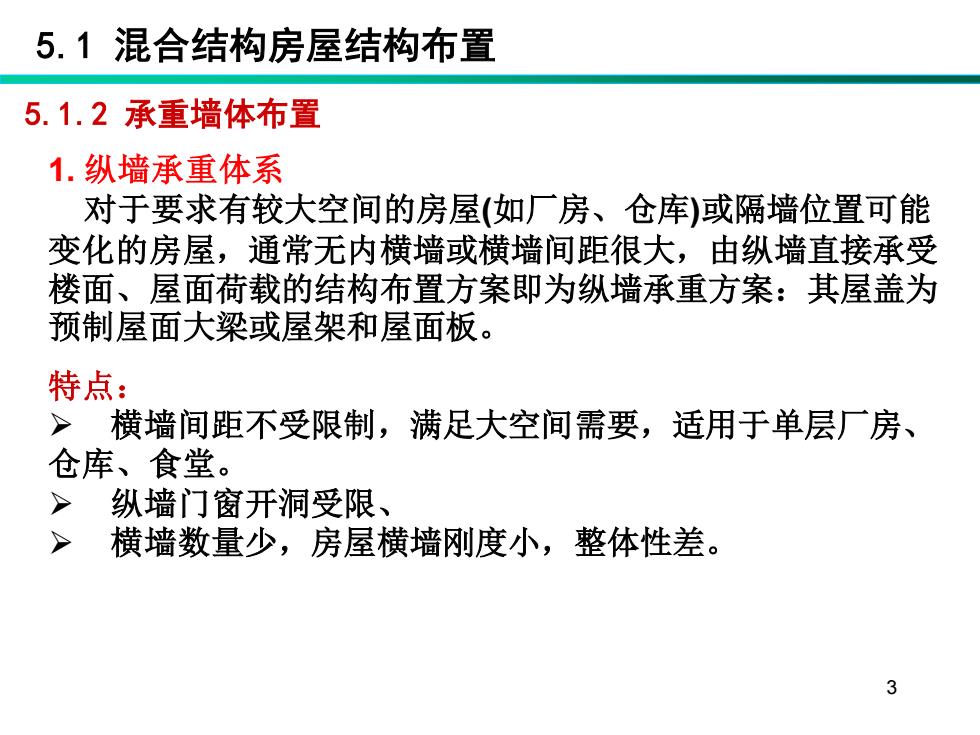

5.1混合结构房屋结构布置 5.1.2承重墙体布置 1.纵墙承重体系 对于要求有较大空间的房屋（如厂房、仓库）或隔墙位置可能 变化的房屋，通常无内横墙或横墙间距很大，由纵墙直接承受 楼面、屋面荷载的结构布置方案即为纵墙承重方案：其屋盖为 预制屋面大梁或屋架和屋面板。 特点： >横墙间距不受限制，满足大空间需要，适用于单层厂房、 仓库、食堂。 > 纵墙门窗开洞受限、 横墙数量少，房屋横墙刚度小，整体性差。 3
3 5.1.2 承重墙体布置 1. 纵墙承重体系 对于要求有较大空间的房屋(如厂房、仓库)或隔墙位置可能 变化的房屋，通常无内横墙或横墙间距很大，由纵墙直接承受 楼面、屋面荷载的结构布置方案即为纵墙承重方案：其屋盖为 预制屋面大梁或屋架和屋面板。 特点： ➢ 横墙间距不受限制，满足大空间需要，适用于单层厂房、 仓库、食堂。 ➢ 纵墙门窗开洞受限、 ➢ 横墙数量少，房屋横墙刚度小，整体性差。 5.1 混合结构房屋结构布置

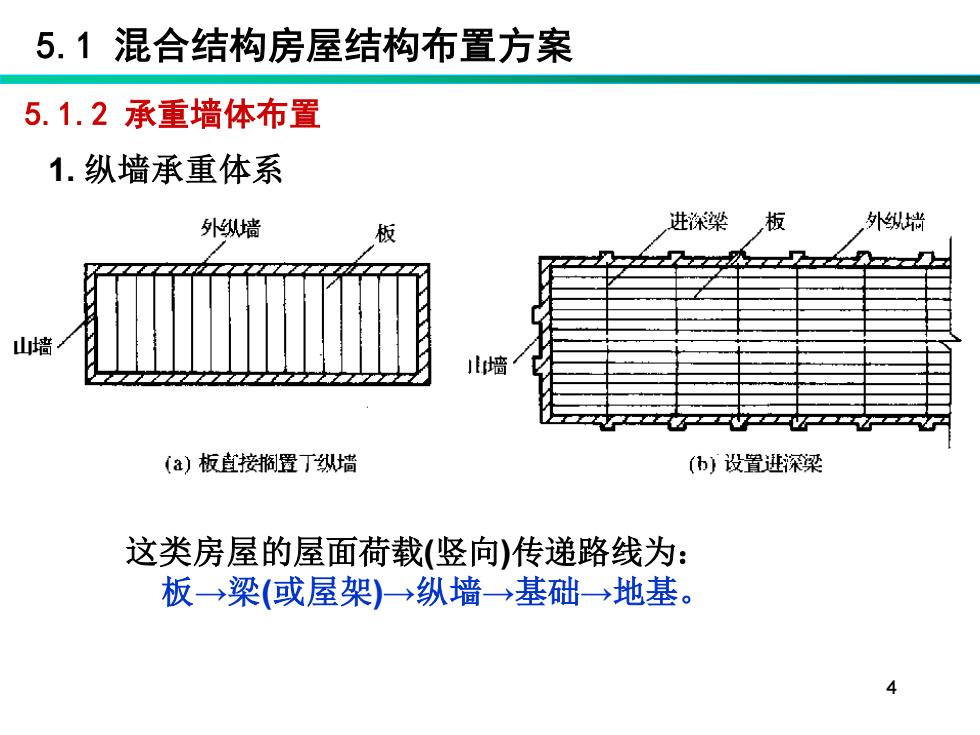

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 1.纵墙承重体系 外纵墙 板 进深染 板 外纵墙 山墙 墙 (a)板接瓶置丁纵墙 (b)设置进深梁 这类房屋的屋面荷载（竖向）传递路线为： 板→梁（或屋架）→纵墙→基础→地基
4 1. 纵墙承重体系 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案 这类房屋的屋面荷载(竖向)传递路线为： 板→梁(或屋架)→纵墙→基础→地基

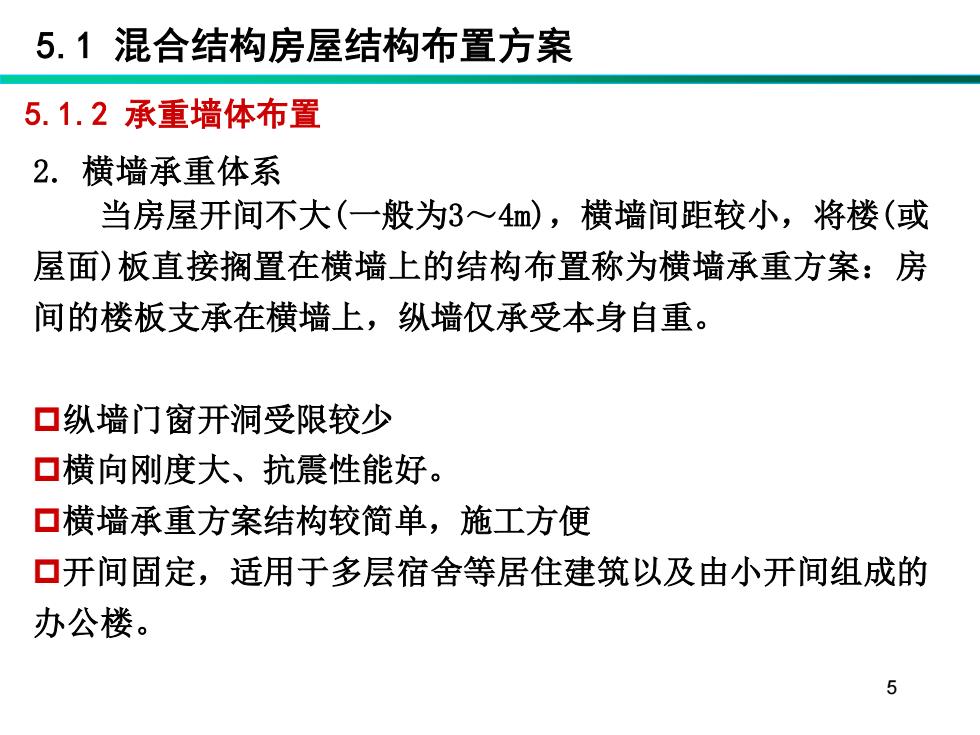

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 2.横墙承重体系 当房屋开间不大（一般为3~4m),横墙间距较小，将楼（或 屋面)板直接搁置在横墙上的结构布置称为横墙承重方案：房 间的楼板支承在横墙上，纵墙仅承受本身自重。 ▣纵墙门窗开洞受限较少 口横向刚度大、抗震性能好。 口横墙承重方案结构较简单，施工方便 ▣开间固定，适用于多层宿舍等居住建筑以及由小开间组成的 办公楼。 5
5 2. 横墙承重体系 当房屋开间不大(一般为3～4m)，横墙间距较小，将楼(或 屋面)板直接搁置在横墙上的结构布置称为横墙承重方案：房 间的楼板支承在横墙上，纵墙仅承受本身自重。 纵墙门窗开洞受限较少 横向刚度大、抗震性能好。 横墙承重方案结构较简单，施工方便 开间固定，适用于多层宿舍等居住建筑以及由小开间组成的 办公楼。 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案
