3.3X系列可编程序控制器梯形图中的编程元件 输出继电器(Y) 输出继电器是将PC的输出信号传递给输出模块， 由输出模块驱动外部负载工作。 负 PLC COM1 晶体管型输出模块
3. 3 FX系列可编程序控制器梯形图中的编程元件 二 、 输出继电器（Ｙ） 输出继电器是将PC的输出信号传递给输出模块， 由输出模块驱动外部负载工作。 Y2 COM1 负 载 PLC 晶体管型输出模块
3.3X系列可编程序控制器梯形图中的编程元件 FXz系列PLC输入输出继电器元件号 型鳄 FX2N-16M FX2N-32M FX2N-48M FX2N-64M 输入 X0-X7 X0-X17 X0-X27 X0-X37 8点 16点 24点 32点 输出 Y0-Y7 Y0-Y17 Y0-Y27 Y0-Y37 8点 16点 24点 32点 型号 FX2N-80M FX2N-128M 扩展时 输入 X0-X47 X0-X177 X0-X267 40点 64点 184点 输出 Y0-Y47 Y0-Y177 Y0-Y267 40点 64点 284点
型号 FX2N-16M FX2N-32M FX2N-48M FX2N-64M 输入 X0~X7 8 点 X0~X17 16 点 X0~X27 24 点 X0~X37 32 点 输出 Y0~Y7 8 点 Y0~Y17 16 点 Y0~Y27 24 点 Y0~Y37 32 点 3. 3 FX系列可编程序控制器梯形图中的编程元件 FX2N系列PLC输入输出继电器元件号
三、 辅助继电器(M① 辅助继电器是用软件实现的，它们不能直接对外 输出信号去驱动负载，相当于继电器控制系统中 的中间继电器。 一般用 500点M0-M499 无断点保持功能 锁存用 524点M500-M1023 有断点保持功能（可更改） 锁存专用 2048点M1024-M3071有断点保持功能 特殊用 256点M8000-M8255

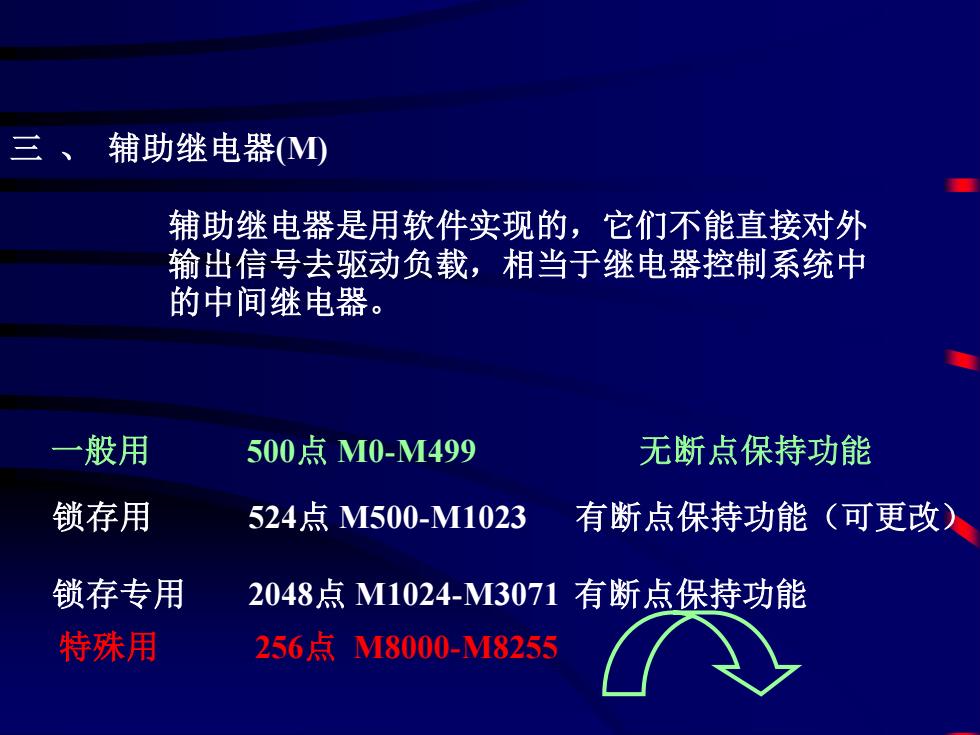

三 、 辅助继电器(M) 辅助继电器是用软件实现的，它们不能直接对外 输出信号去驱动负载，相当于继电器控制系统中 的中间继电器。 特殊用 256点 M8000-M8255 一般用 500点 M0-M499 无断点保持功能 锁存用 524点 M500-M1023 有断点保持功能（可更改） 锁存专用 2048点 M1024-M3071 有断点保持功能
特殊用 256点M8000-M8255 ①运行监视M8000): 当PLC运行时，M8000接通；PLC停止运行时，M8000断开。 M8000 STOP RUN STOP ②初始化脉冲(M8002) 在M8000由OFF变为ON状态时的一个扫描周期ON。 M8002 STOP RUN STOP 一个扫描周期
特殊用 256点M8000-M8255 ①运行监视(M8000)： 当PLC运行时，M8000接通; ；PLC停止运行时，M8000断开。 M8000 STOP RUN STOP ②初始化脉冲（M8002）： 在M8000由OFF变为ON状态时的一个扫描周期ON。 M8002 STOP RUN STOP 一个扫描周期
特殊用 256点M8000-M8255 ③时钟脉冲(M8011~M8014): M8011~M8014分别是10ms、100ms、1s和1mim时钟脉冲。 M8011 M8012 10ms 100ms ④锂电池电压降低(M8005): 电池电压下降至规定值时M8005变为ON
特殊用 256点M8000-M8255 ③时钟脉冲（M8011~M8014）： M8011~M8014分别是10ms、100ms、1s和1min时钟脉冲。 ④锂电池电压降低（M8005)： 电池电压下降至规定值时M8005变为ON。 M8011 10ms M8012 100ms
