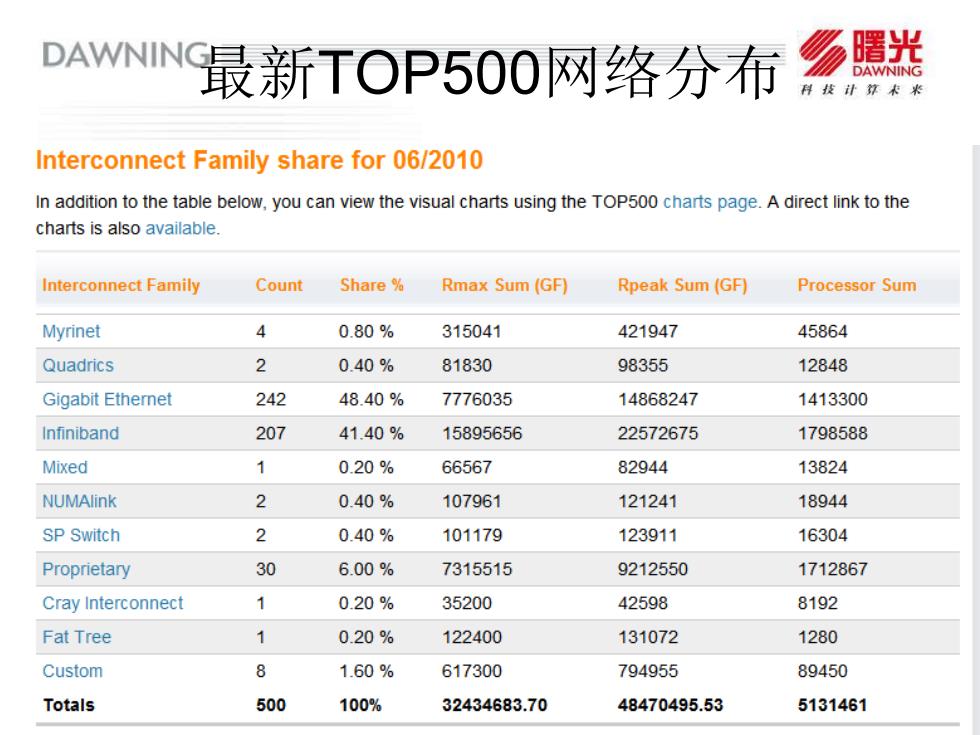

DAWNING最新TOP500网络分布 %暱光 DAWNING 料技计算未米 Interconnect Family share for 06/2010 In addition to the table below,you can view the visual charts using the TOP500 charts page.A direct link to the charts is also available. Interconnect Family Count Share% Rmax Sum(GF月 Rpeak Sum(G月 Processor Sum Myrinet 4 0.80% 315041 421947 45864 Quadrics 2 0.40% 81830 98355 12848 Gigabit Ethernet 242 48.40% 7776035 14868247 1413300 Infiniband 207 41.40% 15895656 22572675 1798588 Mixed 1 0.20% 66567 82944 13824 NUMAlink 2 0.40% 107961 121241 18944 SP Switch 2 0.40% 101179 123911 16304 Proprietary 30 6.00% 7315515 9212550 1712867 Cray Interconnect 0.20% 35200 42598 8192 Fat Tree 1 0.20% 122400 131072 1280 Custom 8 1.60% 617300 794955 89450 Totals 500 100% 32434683.70 48470495.53 5131461
最新TOP500网络分布

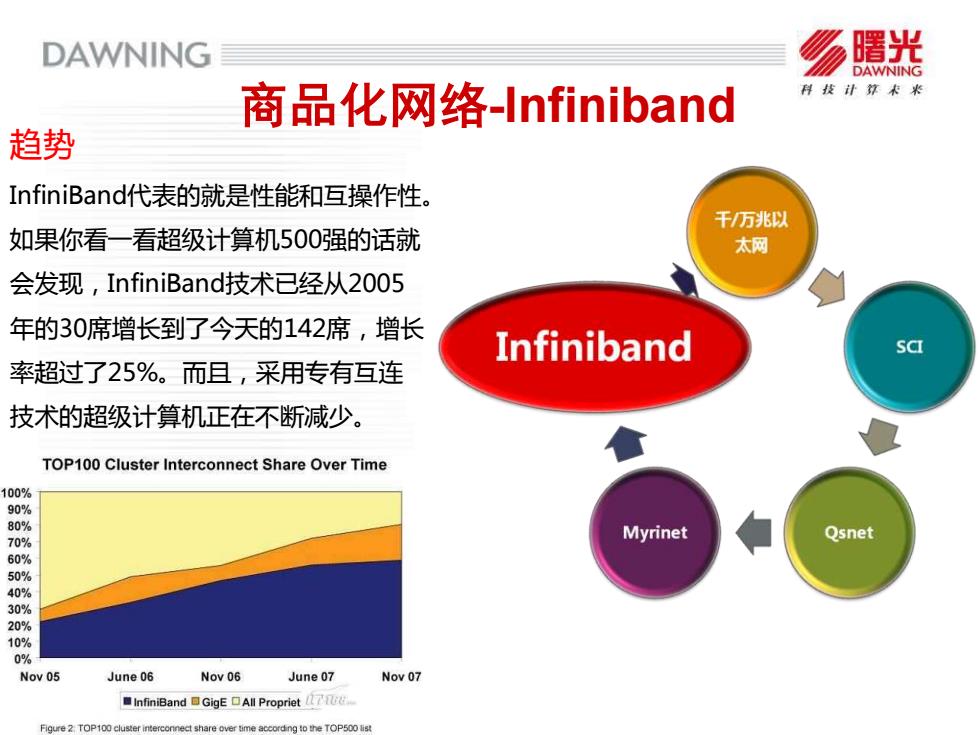

DAWNING 曙光 DAWNING 商品化网络-nfiniband 科技计算未米 趋势 InfiniBand代表的就是性能和互操作性。 干万兆拟 如果你看一看超级计算机500强的话就 太网 会发现，InfiniBand技术已经从2005 年的30席增长到了今天的142席，增长 Infiniband 率超过了25%。而且，采用专有互连 技术的超级计算机正在不断减少： TOP100 Cluster Interconnect Share Over Time 100% 90% 80% 70% Myrinet Qsnet 60% 50% 40% 20% 10% Nov 05 June06 Nov 06 June 07 Nov07 InfiniBandGigE All Propriet Figure 2 TOP100 cluster interconnect share over time according to the TOP500 list
商品化网络-Infiniband 趋势 InfiniBand代表的就是性能和互操作性。 如果你看一看超级计算机500强的话就 会发现，InfiniBand技术已经从2005 年的30席增长到了今天的142席，增长 率超过了25%。而且，采用专有互连 技术的超级计算机正在不断减少

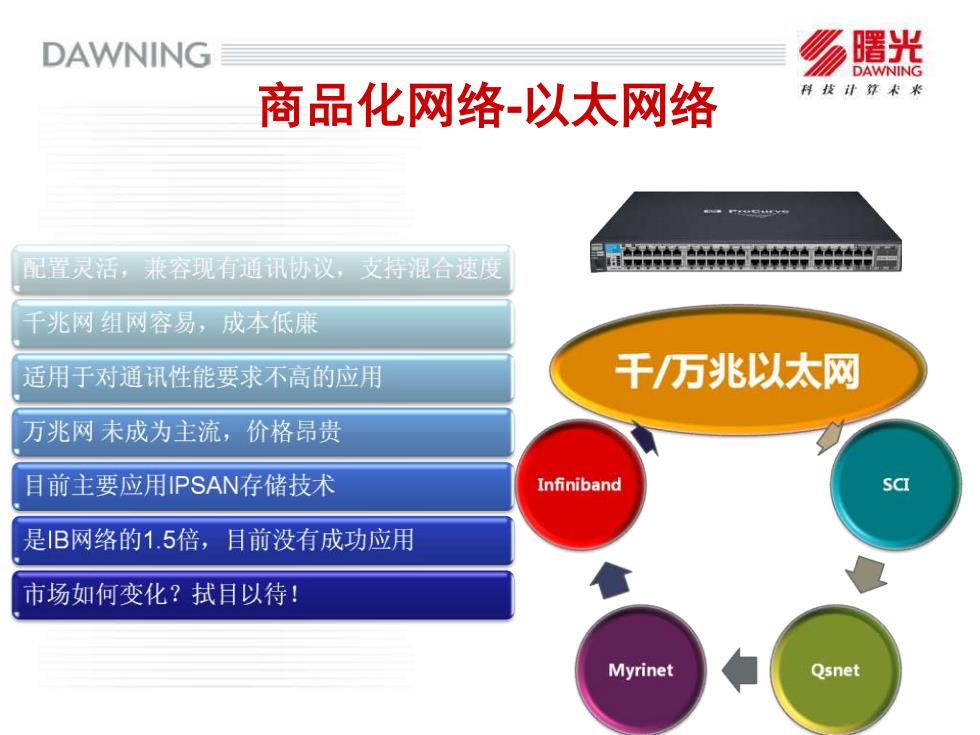

DAWNING %曙光 DAWNING 商品化网络-以太网络 科技计算未米 配置灵活，兼容现有通讯协议，支持混合速度 千兆网组网容易，成本低廉 适用于对通讯性能要求不高的应用 干万兆以太网 万兆网未成为主流，价格昂贵 目前主要应用IPSAN存储技术 Infiniband sa 是B网络的1.5倍，目前没有成功应用 市场如何变化？拭目以待！ Myrinet Qsnet
商品化网络-以太网络

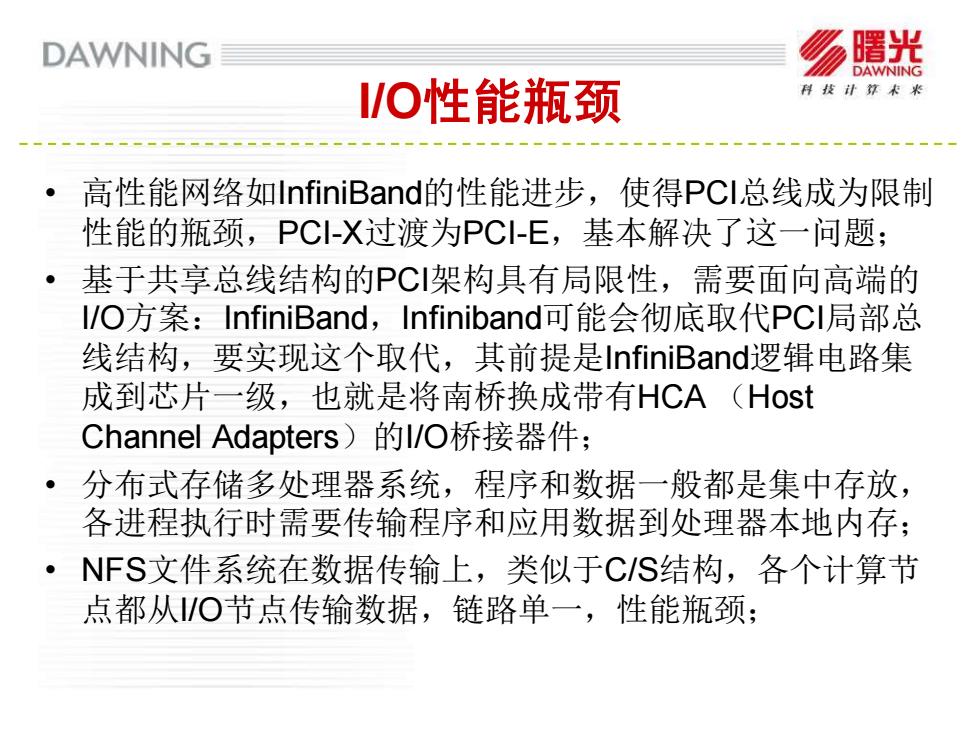

DAWNING %曙光 DAWNING VO性能瓶颈 科技计算未米 高性能网络如InfiniBand的性能进步，使得PCl总线成为限制 性能的瓶颈，PC-X过渡为PC-E,基本解决了这一问题； ·基于共享总线结构的PC架构具有局限性，需要面向高端的 l/O方案：InfiniBand,Infiniband可能会彻底取代PCl局部总 线结构，要实现这个取代，其前提是InfiniBand逻辑电路集 成到芯片一级，也就是将南桥换成带有HCA(Host Channel Adapters)的l/O桥接器件； 分布式存储多处理器系统，程序和数据一般都是集中存放， 各进程执行时需要传输程序和应用数据到处理器本地内存； NFS文件系统在数据传输上，类似于CS结构，各个计算节 点都从/O节点传输数据，链路单一，性能瓶颈；
I/O性能瓶颈 • 高性能网络如InfiniBand的性能进步，使得PCI总线成为限制 性能的瓶颈，PCI-X过渡为PCI-E，基本解决了这一问题； • 基于共享总线结构的PCI架构具有局限性，需要面向高端的 I/O方案：InfiniBand，Infiniband可能会彻底取代PCI局部总 线结构，要实现这个取代，其前提是InfiniBand逻辑电路集 成到芯片一级，也就是将南桥换成带有HCA （Host Channel Adapters）的I/O桥接器件； • 分布式存储多处理器系统，程序和数据一般都是集中存放， 各进程执行时需要传输程序和应用数据到处理器本地内存； • NFS文件系统在数据传输上，类似于C/S结构，各个计算节 点都从I/O节点传输数据，链路单一，性能瓶颈；
