消息传递并行编程环境MPI 一、进程与消息传递 二、MPI环境的应用现状 三、MPI并行程序设计入门（程序例1） 四、初步的MPI消息传递函数 五、作业一 六、先进的MPI函数 七、MPI并行程序示例2（求解-△u=f): 八、MPI环境的发展 九、作业二
3 消息传递并行编程环境 MPI 一、 进程与消息传递 二、 MPI 环境的应用现状 三、 MPI 并行程序设计入门（程序例 1） 四、 初步的 MPI 消息传递函数 五、 作业一 六、 先进的 MPI 函数 七、 MPI 并行程序示例 2（求解-u=f）； 八、 MPI 环境的发展 九、 作业二
一、进程与消息传递 1.单个进程(process) ●进程是一个程序，同时包含它的执行环境（内存、寄 存器、程序计数器等)，是操作系统中独立存在的可 执行的基本程序单位： ●通俗理解：串行应用程序编译形成的可执行代码，分 为“指令”和“数据”两个部分，并在程序执行时“独 立地申请和占有”内存空间，且所有计算均局限于该 内存空间。 进程1 进程2 一内存 2.单机内多个进程 ●多个进程可以同时存在于单机内同一操作系统：由操 作系统负责调度分时共享处理机资源(CPU、内存、 存储、外设等)： 。进程间相互独立（内存空间不相交）：在操作系统调 度下各自独立地运行，例如多个串行应用程序在同一 台计算机中运行： ·进程间可以相互交换信息：例如数据交换、同步等待， 消息是这些交换信息的基本单位，悄息传递是指这
4 一、进程与消息传递 1．单个进程（process） ⚫ 进程是一个程序，同时包含它的执行环境（内存、寄 存器、程序计数器等），是操作系统中独立存在的可 执行的基本程序单位； ⚫ 通俗理解：串行应用程序编译形成的可执行代码，分 为“指令”和“数据”两个部分，并在程序执行时“独 立地申请和占有”内存空间，且所有计算均局限于该 内存空间。 2．单机内多个进程： ⚫ 多个进程可以同时存在于单机内同一操作系统：由操 作系统负责调度分时共享处理机资源（CPU、内存、 存储、外设等）； ⚫ 进程间相互独立（内存空间不相交）：在操作系统调 度下各自独立地运行，例如多个串行应用程序在同一 台计算机中运行； ⚫ 进程间可以相互交换信息：例如数据交换、同步等待， 消息是这些交换信息的基本单位，消息传递是指这 进程 1 进程 2 内存
些信息在进程间的相互交换，是实现进程间通信的唯 一方式： ●最基本的消息传递操作：发送消息(send)、接受消 息(receive)、进程同步(barrier)、规约(reduction); 。消息传递的实现：共享内存或信号量，用户不必关心： 进程1 进程2 发送数据口 接收数据口 (消息传递 内存空间 3.包含于通过网络联接的不同计算机的多个进程： ●进程独立存在：进程位于不同的计算机，由各自独立 的操作系统调度，享有独立的CPU和内存资源； ·进程间相互信息交换：消息传递： ●消息传递的实现：基于网络socket机制，用户不必关 心； 4.消息传递库函数 ●应用程序接口(API):提供给应用程序(FORTRAN、 C、C+语言)的可直接调用的完成进程间消息传递 5
5 些信息在进程间的相互交换，是实现进程间通信的唯 一方式； ⚫ 最基本的消息传递操作：发送消息（send）、接受消 息（receive）、进程同步（barrier）、规约（reduction）； ⚫ 消息传递的实现：共享内存或信号量，用户不必关心； 进程 1 进程 2 发送数据 接收数据 （消息传递） 内存空间 3．包含于通过网络联接的不同计算机的多个进程： ⚫ 进程独立存在：进程位于不同的计算机，由各自独立 的操作系统调度，享有独立的 CPU 和内存资源； ⚫ 进程间相互信息交换：消息传递； ⚫ 消息传递的实现：基于网络 socket 机制,用户不必关 心； 4．消息传递库函数: ⚫ 应用程序接口（API）：提供给应用程序（FORTRAN、 C、C++语言）的可直接调用的完成进程间消息传递
的某项特定功能的函数： ●消息传递库：所有定义的消息传递函数编译形成的软 件库，调用其内部函数的应用程序，通过与之联接， 即可成为可并行执行的程序： ●目前流行的消息传递函数库：PVM3.3.11、MPICH 1.2、LAMMPI6.4等： 5.标准消息传递界面(MPI:Message Passing Interface): ●MPI标准：根据应用程序对消息传递功能的需求， 全球工业、应用和研究部门联合推出标准的消息传递 界面函数，不考虑其具体实现，以保证并行应用程序 的可移植性： ●MPI的具体实现：消息传递库函数，目前有影响的 为MPICH和LAMMPI,我们注重MPICH系列； 6
6 的某项特定功能的函数； ⚫ 消息传递库：所有定义的消息传递函数编译形成的软 件库，调用其内部函数的应用程序，通过与之联接， 即可成为可并行执行的程序； ⚫ 目前流行的消息传递函数库：PVM 3.3.11、MPICH 1.2、LAMMPI 6.4 等； 5．标准消息传递界面（MPI：Message Passing Interface）： ⚫ MPI 标准：根据应用程序对消息传递功能的需求， 全球工业、应用和研究部门联合推出标准的消息传递 界面函数，不考虑其具体实现，以保证并行应用程序 的可移植性； ⚫ MPI 的具体实现：消息传递库函数，目前有影响的 为 MPICH 和 LAMMPI，我们注重 MPICH 系列；

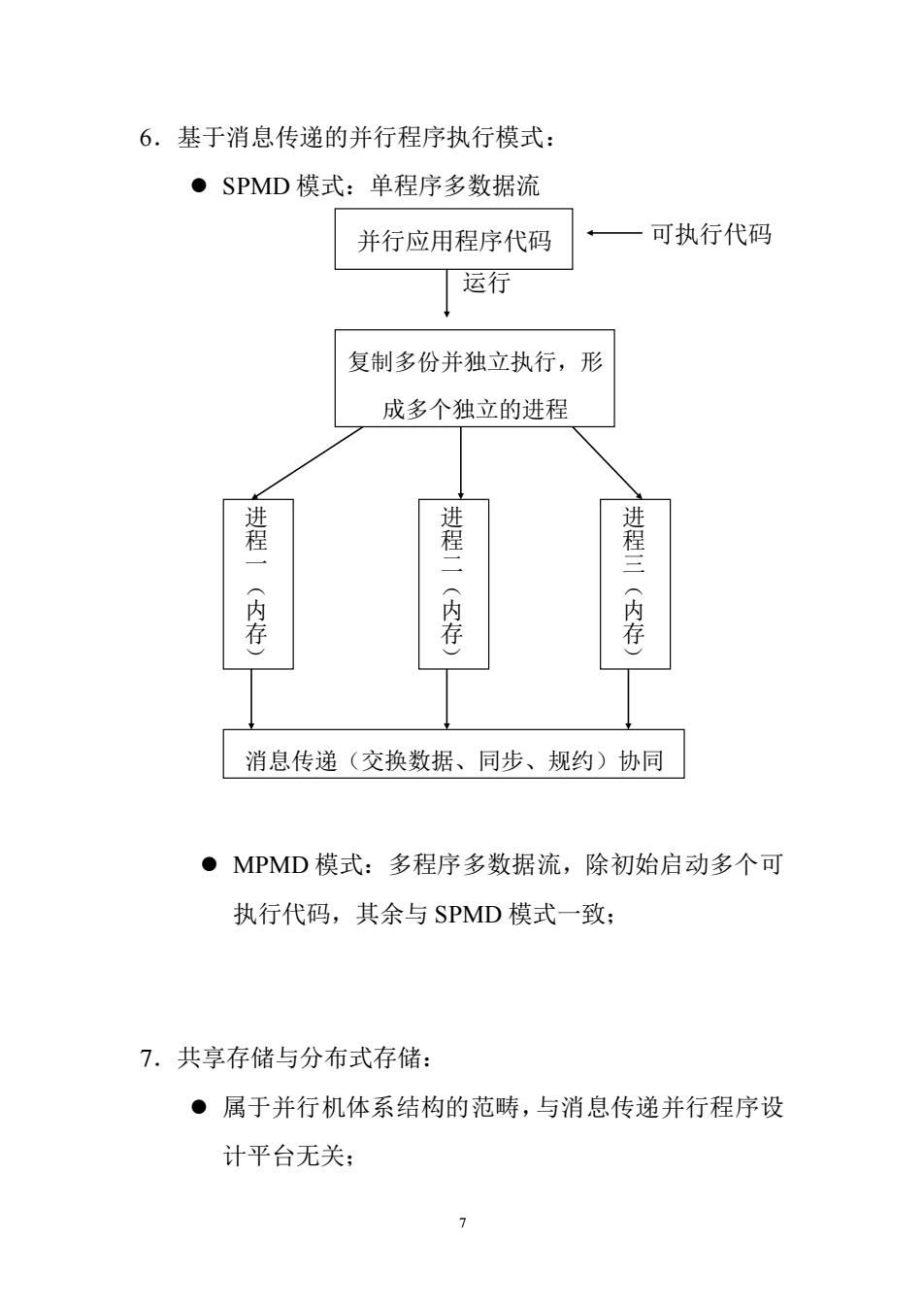

6.基于消息传递的并行程序执行模式： ●SPMD模式：单程序多数据流 并行应用程序代码 一可执行代码 运行 复制多份并独立执行，形 成多个独立的进程 禮 进程一 (内存 (内存) (内存) 消息传递（交换数据、同步、规约）协同 ●MPMD模式：多程序多数据流，除初始启动多个可 执行代码，其余与SPMD模式一致： 7.共享存储与分布式存储： ·。属于并行机体系结构的范畴，与消息传递并行程序设 计平台无关：
7 6．基于消息传递的并行程序执行模式： ⚫ SPMD 模式：单程序多数据流 可执行代码 运行 ⚫ MPMD 模式：多程序多数据流，除初始启动多个可 执行代码，其余与 SPMD 模式一致； 7．共享存储与分布式存储： ⚫ 属于并行机体系结构的范畴，与消息传递并行程序设 计平台无关； 并行应用程序代码 复制多份并独立执行，形 成多个独立的进程 进 程 一 （ 内 存 ） 进 程 二 （ 内 存 ） 进 程 三 （ 内 存 ） 消息传递（交换数据、同步、规约）协同
