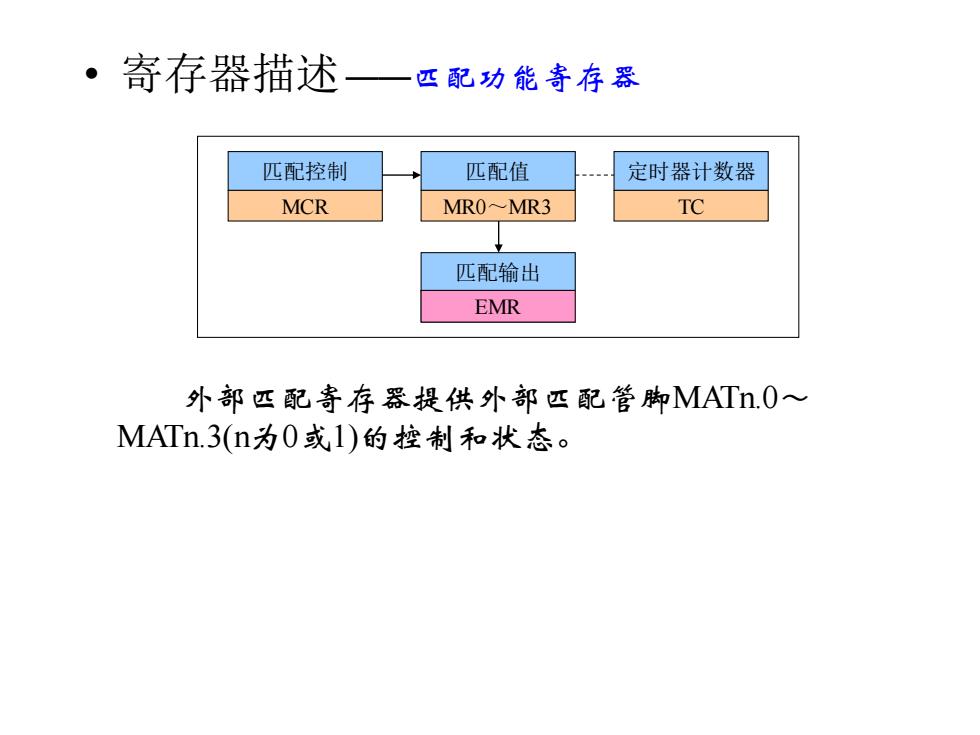

·寄存器描述—匹配功能寄存器 匹配控制 匹配值 定时器计数器 MCR MRO~MR3 TC 匹配输出 EMR 外部匹配寄存器提供外部匹配管脚MATn.0~ MATn.3(n为0或1)的控制和状态
• 寄存器描述——匹配功能寄存器 匹配控制 MCR 匹配值 MR0～MR3 匹配输出 EMR 定时器计数器 TC 外部匹配寄存器提供外部匹配管脚MATn.0～ MATn.3(n为0或1)的控制和状态。 EMR
·寄存器描述一匹配功能寺存器 匹配控制 匹配值 定时器计数器 MCR MRO~MR3 TC 匹配输出 EMR 位 功能 描述 复位值 0 外部匹配0 0 1 外部匹配1 反映相应外部匹配的状态，而不管是否连接到 0 管脚。发生匹配时该位的动作由EMR中相应的 2 外部匹配2 控制位决定。 0 3 外部匹配3 0 5:4 外部匹配控制 0 0 决定相应外部匹配的功能。 7:6 外部匹配控制 00:不执行任何动作； 0 1 01:将对应的外部匹配输出设置为0： 9:8 外部匹配控制 2 10:将对应的外部匹配输出设置为1： 0
• 寄存器描述——匹配功能寄存器 匹配控制 MCR 匹配值 MR0～MR3 匹配输出 EMR 定时器计数器 TC 位 功能 描述 复位值 0 外部匹配0 反映相应外部匹配的状态，而不管是否连接到 管脚。发生匹配时该位的动作由EMR中相应的 控制位决定。 0 1 外部匹配1 0 2 外部匹配2 0 3 外部匹配3 0 5 : 4 外部匹配控制 0 决定相应外部匹配的功能。 00:不执行任何动作； 01:将对应的外部匹配输出设置为0； 10:将对应的外部匹配输出设置为1； 11:使对应的外部匹配输出翻转。 0 7 : 6 外部匹配控制 1 0 9 : 8 外部匹配控制 2 0
·寄存器描述一捕获功能寺存器 名称 描述 访问 复位值 CCR 捕获控制寄存器，用于设置捕获信号的触发特征，以及捕 获发生时是否产生中断。 读写 0 CRO 捕获寄存器0，在捕获0引脚上产生捕获时间时，CR0装载 只读 0 TC的值。 CR1 功能同上。 只读 0 CR3 功能同上。 只读 0 CR3 功能同上。 只读 0 定时器计数器 TC 捕获控制 捕获寄存器 CCR CRO~CR3
• 寄存器描述——捕获功能寄存器 名称 描述 访问 复位值 CCR 捕获控制寄存器，用于设置捕获信号的触发特征，以及捕 获发生时是否产生中断。 读写 0 CR0 捕获寄存器0，在捕获0引脚上产生捕获时间时，CR0装载 TC的值。 只读 0 CR1 功能同上。 只读 0 CR3 功能同上。 只读 0 CR3 功能同上。 只读 0 捕获控制 CCR 捕获寄存器 CR0～CR3 定时器计数器 TC
·寄存器描述一捕获功能寄存器 定时器计数器 TC 捕获控制 捕获寄存器 CCR CRO~CR3 在发生捕获事件时，捕获控制寄存器用于控制是否 将定时器计数值装入寄存器。同附还可以设置被捕获信 号的特征。 定时器计数器 TC 捕获控制 捕获寄存器 CCR CRO~CR3
• 寄存器描述——捕获功能寄存器 捕获控制 CCR 捕获寄存器 CR0～CR3 定时器计数器 TC 捕获控制 CCR 捕获寄存器 CR0～CR3 定时器计数器 TC CCR 在发生捕获事件时，捕获控制寄存器用于控制是否 将定时器计数值装入寄存器。同时还可以设置被捕获信 号的特征
·寄存器描述一捕获功能寄存器 定时器计数器 TC 捕获控制 捕获寄存器 CCR CRO~CR3 位 功能 描述 复位值 CAPn.0 为1时，CAPn.0引脚上0到1的跳变将导致TC的内容 0 0 上升沿捕获 装入CR0。为0时，该特性被禁止。 CAPn.1 为1时，CAPn.0引脚上1到0的跳变将导致TC的内容 1 下降沿捕获 装入CR0。为0时，该特性被禁止。 0 CAPn.0 为1时，CAPn.0的捕获事件将产生一个中断。为0时 2 0 事件中断 该特性被禁止。 5:3 CAPn.1 与CAPn.O对应位功能相同（略） 0 8:6 CAPn.2 与CAPn.0对应位功能相同（略） 0 11:9 CAPn.3 与CAPn.O对应位功能相同（略） 0
• 寄存器描述——捕获功能寄存器 捕获控制 CCR 捕获寄存器 CR0～CR3 定时器计数器 TC CCR 位 功能 描述 复位值 0 CAPn.0 上升沿捕获 为1时，CAPn.0引脚上0到1的跳变将导致TC的内容 装入CR0。为0时，该特性被禁止。 0 1 CAPn.1 下降沿捕获 为1时，CAPn.0引脚上1到0的跳变将导致TC的内容 装入CR0。为0时，该特性被禁止。 0 2 CAPn.0 事件中断 为1时，CAPn.0的捕获事件将产生一个中断。为0时 该特性被禁止。 0 5 : 3 CAPn.1 与CAPn.0对应位功能相同（略） 0 8 : 6 CAPn.2 与CAPn.0对应位功能相同（略） 0 11 : 9 CAPn.3 与CAPn.0对应位功能相同（略） 0
