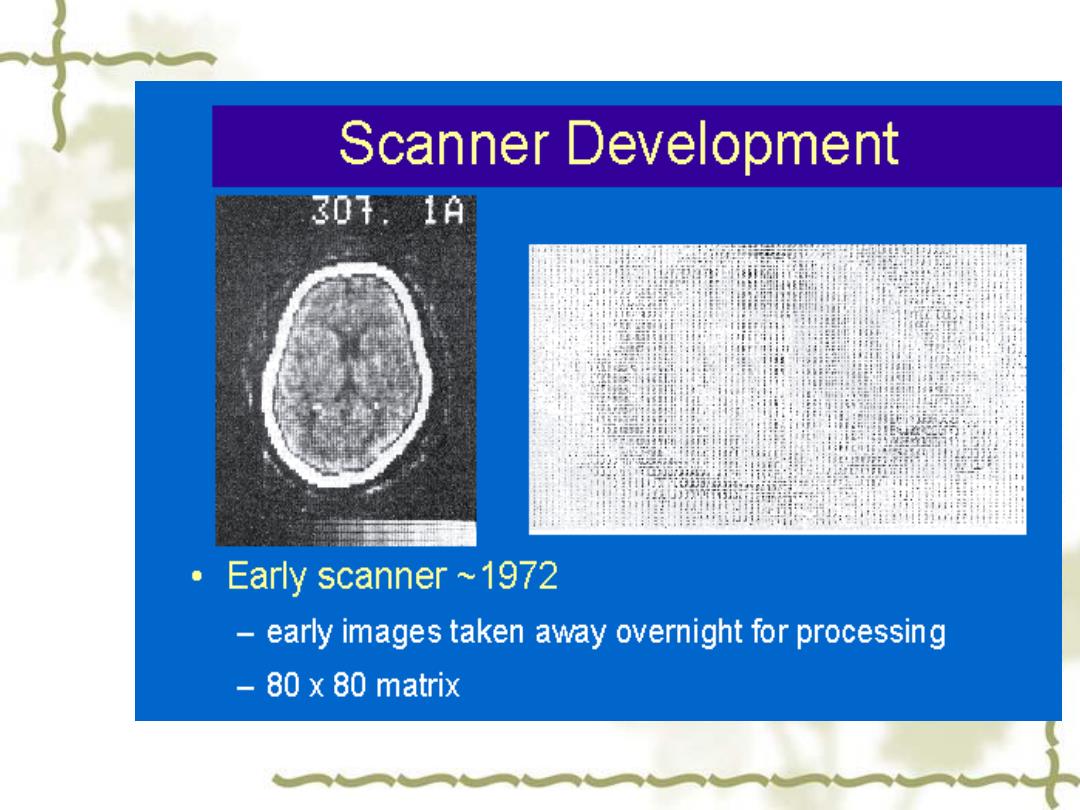

Scanner Development 301.1A Early scanner ~1972 early images taken away overnight for processing 80 x 80 matrix

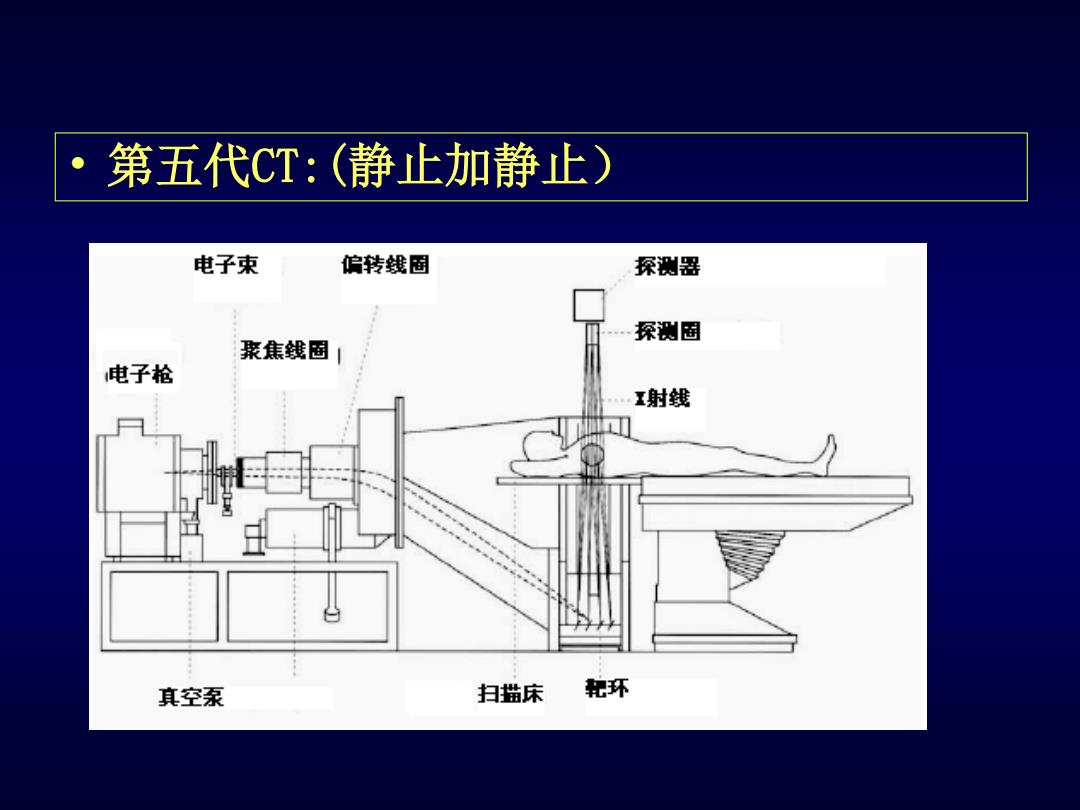

第五代CT:(静止加静止) 电子束 偏转线圈 探测器 探测固 聚焦线圈 电子枪 射线 真空泵 扫描床 靴环
• 第五代CT:(静止加静止）

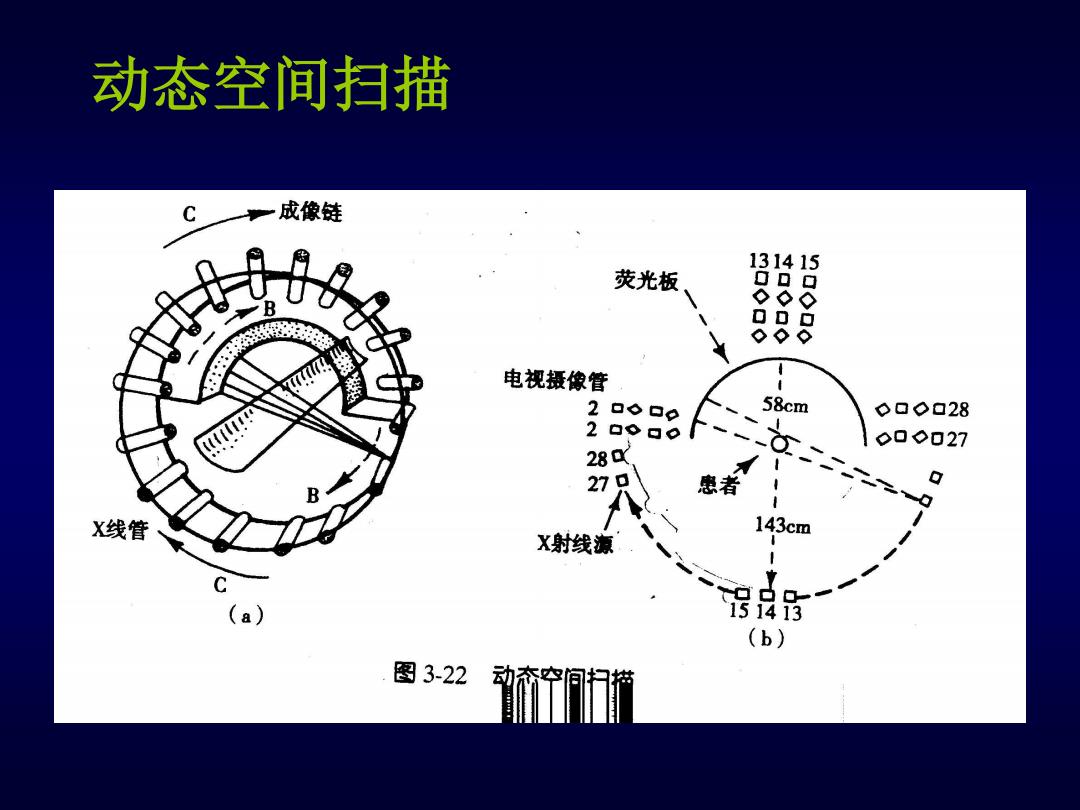

动态空间扫描 一成像链 131415 荧光板 888 000 ◇。。 电视摄像管 2口◇口o 58cm ◇▣◇a28 ◇0◇027 280 27 患者 Q X线管 143cm X射线源 (a) 151413 (b) 图3-22 动态空
动态空间扫描
·第六代螺旋CT 现今应用最广泛 的CT
• 第六代 螺旋CT 现今应用最广泛 的CT

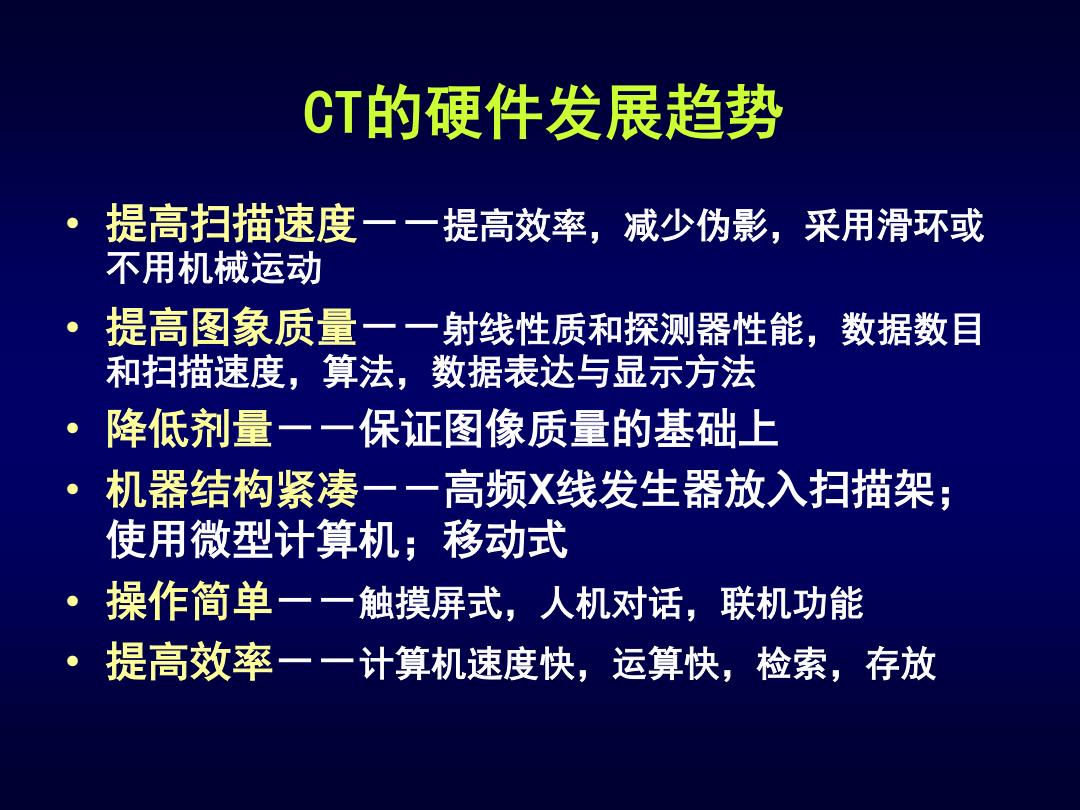

CT的硬件发展趋势 提高扫描速度 一一提高效率，减少伪影，采用滑环或 不用机械运动 提高图象质量一一射线性质和探测器性能， 数据数目 和扫描速度，算法， 数据表达与显示方法 降低剂量一一保证图像质量的基础上 机器结构紧凑一一高频X线发生器放入扫描架； 使用微型计算机；移动式 操作简单一一触摸屏式，人机对话，联机功能 提高效率一一计算机速度快，运算快，检索，存放
CT的硬件发展趋势 • 提高扫描速度－－提高效率，减少伪影，采用滑环或 不用机械运动 • 提高图象质量－－射线性质和探测器性能，数据数目 和扫描速度，算法，数据表达与显示方法 • 降低剂量－－保证图像质量的基础上 • 机器结构紧凑－－高频X线发生器放入扫描架； 使用微型计算机；移动式 • 操作简单－－触摸屏式，人机对话，联机功能 • 提高效率－－计算机速度快，运算快，检索，存放
